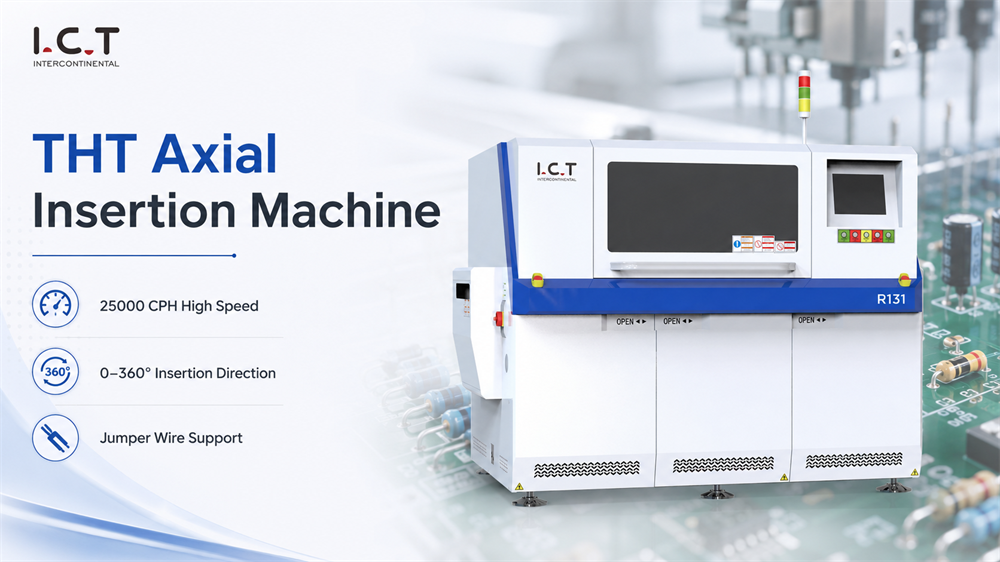

Di banyak bengkel DIP, komponen timbal aksial masih dimasukkan oleh operator satu per satu. Metode ini mungkin berhasil untuk pesanan dalam jumlah kecil, namun menjadi sulit ketika pabrik membutuhkan output yang lebih tinggi, kesalahan yang lebih sedikit, dan kualitas yang lebih stabil. Mesin Penyisipan Aksial dibuat untuk peningkatan produksi semacam ini. Ini membantu menempatkan bagian timah aksial ke dalam lubang PCB secara otomatis, sehingga saluran dapat bergerak menuju proses perakitan melalui lubang yang lebih cepat dan terkontrol.
Peralatan ini cocok untuk resistor, dioda, induktor, sekering, jumper, kapasitor, transistor, dan komponen timbal aksial lainnya yang digunakan pada papan elektronik. Ini dapat digunakan sebelum penyolderan gelombang, penyolderan selektif, DIP AOI, perbaikan, dan pengujian. Untuk Pelanggan yang membuat papan kontrol, papan daya, produk LED, papan peralatan rumah tangga, elektronik industri, dan produk komunikasi, Mesin penyisipan otomatis ini membantu mengurangi pekerjaan tangan yang berulang dan mendukung aliran perakitan PCB yang lebih terorganisir.
| Fitur Produk
Sistem sisipan dibuat untuk penempatan komponen timah aksial yang berulang dan akurat. Ia menggunakan gerakan mekanis yang stabil dan posisi yang tepat untuk membantu setiap komponen memasuki lubang PCB dengan lebih konsisten. Hal ini penting bagi pabrik yang menjalankan produk yang sama selama berjam-jam, dan juga bagi Pelanggan yang berpindah-pindah model PCB yang berbeda. Struktur sisipan yang stabil dapat mengurangi ketergantungan operator dan membuat proses lebih mudah dikelola.

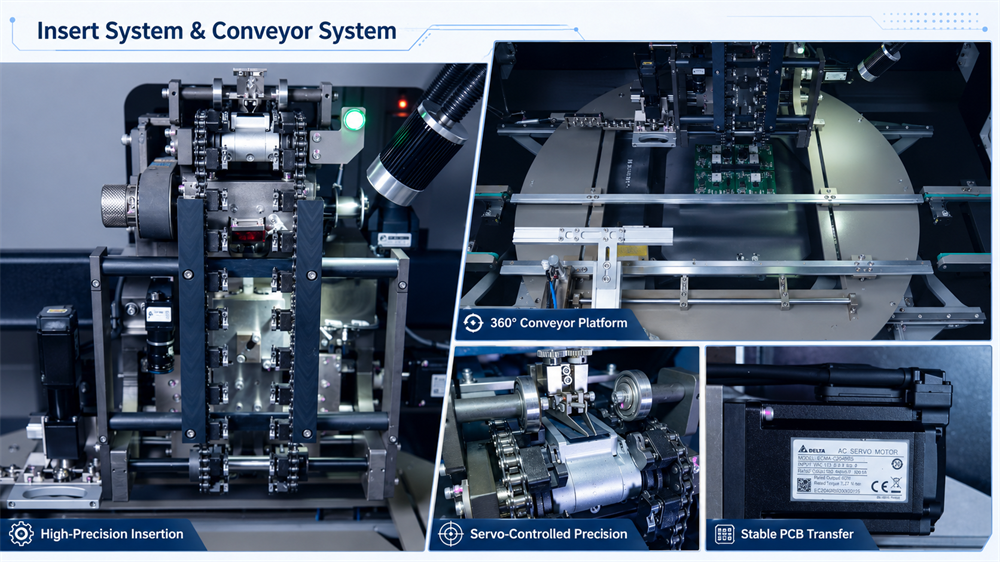

Sistem konveyor menjaga PCB bergerak melalui area penyisipan secara terkendali. Penempatan papan, penghentian sensor, perpindahan sabuk, dan pemasangan mekanis bekerja sama untuk mengurangi kesalahan gerakan selama penyisipan. Untuk Mesin Penyisipan komponen timbal aksial, stabilitas pengangkutan bukanlah hal yang kecil. Jika pergerakan PCB buruk, akurasi penyisipan dan kualitas penyolderan selanjutnya mungkin terpengaruh. Sistem ini membantu menjaga transfer papan, penyisipan, dan proses selanjutnya terhubung dengan lebih lancar.

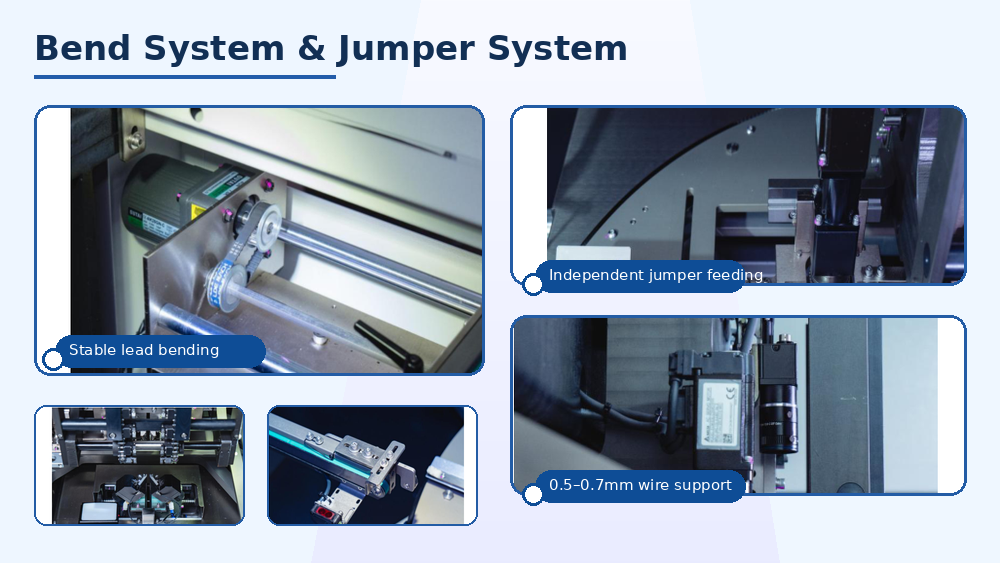

Setelah komponen dimasukkan, proses pembentukan timah membantu menjaga komponen tetap stabil di papan. Sistem tikungan dirancang untuk membentuk kabel tanpa merusak PCB atau badan komponen. Ini membantu mempersiapkan papan untuk menyolder dan mengurangi kemungkinan komponen lepas selama pemindahan. Bagi tim produksi, struktur lentur yang mudah dirawat juga berarti lebih sedikit waktu yang dihabiskan untuk penyesuaian dan perbaikan.
Sistem jumper menambah fleksibilitas pada alat berat. Beberapa rakitan PCB memerlukan kabel jumper bersama dengan komponen aksial normal. Dengan feeding jumper independen dan kontrol motor yang akurat, alat berat dapat mendukung proses ini dengan lebih efisien. Hal ini membuat Mesin Penyisipan Aksial berguna tidak hanya untuk penempatan komponen aksial sederhana, tetapi juga untuk Mesin penyisipan otomatis untuk rakitan PCB yang memerlukan koneksi jumper dalam aliran produksi yang sama.

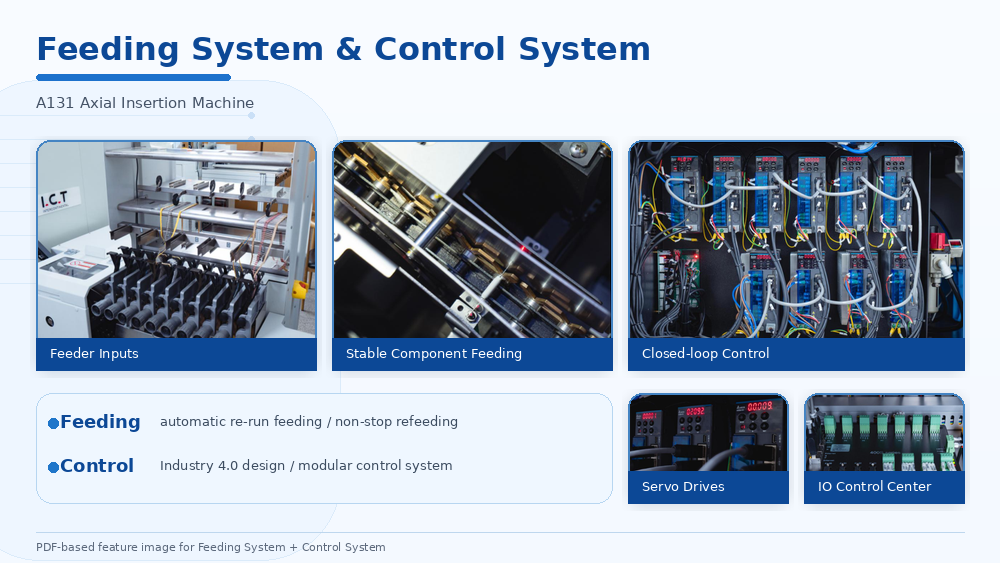

Sistem pemberian pakan dirancang untuk mendukung produksi berkelanjutan. Ini dapat mengumpankan komponen secara otomatis dan mengurangi waktu tunggu yang disebabkan oleh penanganan material secara manual. Konfigurasi pengumpan yang berbeda dapat disesuaikan sesuai dengan daftar komponen Pelanggan dan kebutuhan produksi. Untuk pabrik dengan campuran tinggi, fleksibilitas pengumpanan ini penting karena satu lini produksi mungkin perlu menangani banyak model PCB dan jenis komponen.

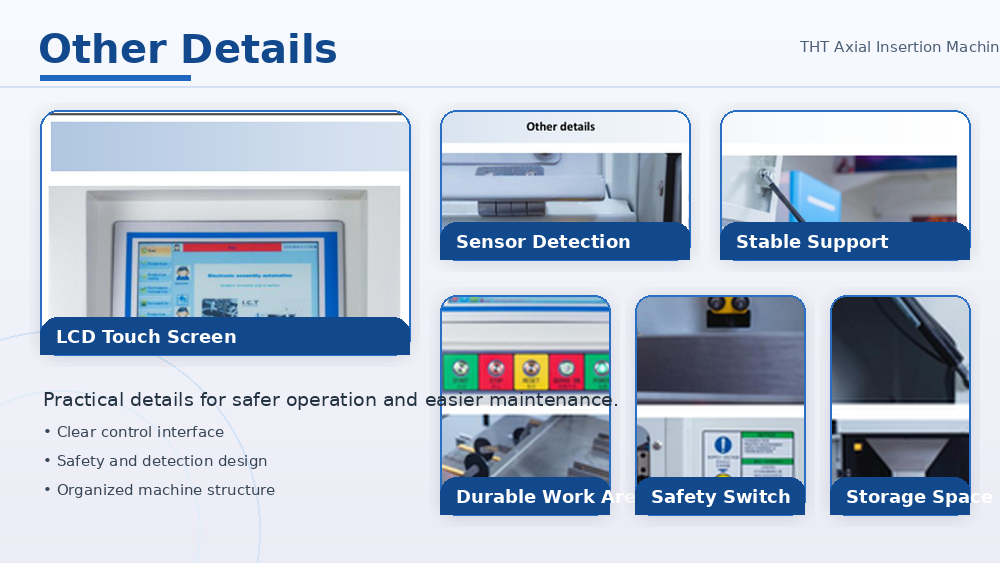

Sistem kontrol membantu operator mengelola produksi dengan lebih jelas. Pengoperasian layar sentuh, penyimpanan program, pemulihan otomatis, dan kontrol loop tertutup membuat alat berat lebih mudah digunakan dalam pekerjaan sehari-hari. Untuk Pelanggan yang mencari Mesin Pemasangan Penyisipan atau Mesin Penyisipan Aksial untuk Dijual, stabilitas kontrol harus dipertimbangkan bersama dengan kecepatan. Alat berat yang lebih mudah dioperasikan dan dirawat dapat mengurangi tekanan pelatihan dan meningkatkan keandalan produksi jangka panjang.
Mesin Penyisipan Aksial mendukung arah penyisipan yang fleksibel, membantunya beradaptasi dengan tata letak PCB yang berbeda. Ini juga mendukung kontrol pembengkokan timah, penanganan kawat jumper, pemulihan otomatis, dan penjepitan PCB yang stabil. Detail ini berguna ketika lini produksi perlu menjaga kecepatan dan kualitas pada saat yang bersamaan. Mesin ini dapat digunakan sebagai bagian dari proses Mesin Penyisipan Otomatis Radial Aksial yang lebih luas ketika Pelanggan juga memerlukan penyisipan radial atau penyisipan bentuk ganjil di lini produksi DIP yang sama. Dengan pencocokan garis yang tepat, ini dapat mendukung sistem perakitan lubang otomatis yang lebih lengkap.
| Spesifikasi
| Spesifikasi | A131M | A131H |
|---|---|---|
| Input pengumpan komponen | 10 buah (Pilihan: 30, 40, 50, 100 buah) | 20 buah (Pilihan: 30, 40, 50, 100 buah) |
| Kecepatan penyisipan | 25000CPH, Maks 0,12 detik/titik (0,14 detik, 0,16 detik, 0,18 detik/titik dapat diubah) | 25000CPH, Maks 0,12 detik/titik (0,14 detik, 0,16 detik, 0,18 detik/titik dapat diubah) |
| Rentang penyisipan | Komponen: 5~22mm, Jumper: 5~26mm | Komponen: 5~22mm, Jumper: 5~26mm |
| Pengumpan Pelompat | 0,5~0,7mm, Pemberian Makan Mandiri | 0,5~0,7mm, Pemberian Makan Mandiri |
| Pemulihan penyisipan | Pemulihan Otomatis | Pemulihan Otomatis |
| Arah penyisipan | 0 ~ 360 ° arah dengan tambahan 1 ° | 0 ~ 360 ° arah dengan tambahan 1 ° |
| Sudut Tikungan Timbal Komponen | 35°±15° | 35°±15° |
| Panjang Tikungan Timbal Komponen | 1.2~2.2mm | 1.2~2.2mm |
| Tipe Komponen | Jumper, kapasitor, transistor, dioda, induktor, resistor, sekering dll., Paket standar 52-90mm | Jumper, kapasitor, transistor, dioda, induktor, resistor, sekering dll., Paket standar 52-90mm |
| Presisi penyisipan | 0,05mm | 0,05mm |
| Ukuran PCB | 50* 50~380* 380mm | 50* 50~380* 380mm |
| Area penyisipan | 50*50~370* 370mm | 50* 50~370* 370mm |
| Berat PCB | <1.0Kg | <1.0Kg |
| Ketebalan PCB | 1,0~2,0mm | 1,0~2,0mm |
| PCB diperbaiki | Pin + Penjepit | Pin + Penjepit |
| Tinggi transportasi | 900 ± 20mm | 900 ± 20mm |
| Arah transportasi | R~L (Opsional: Kiri~Kanan) | R~L (Opsional: Kiri~Kanan) |
| Waktu transportasi | 3-4s | 3-4s |
| Beroperasi | Komputer mikro, layar sentuh LCD | Komputer mikro, layar sentuh LCD |
| Bahasa | Cina, Inggris | Cina, Inggris |
| Kuantitas Program | 2000+ | 2000+ |
| Tekanan udara | 0,45~0,6Mpa | 0,45~0,6Mpa |
| Aliran Sumber Udara | 110L/menit | 110L/menit |
| Catu daya | 1P, 220AC ± 10%, 50/60Hz | 1P, 220AC ± 10%, 50/60Hz |
| Kekuatan | 2.0KVA | 2.0KVA |
| Dimensi | P2080* L1750* T1600mm | P2080* L1750* T1600mm |
| Ukuran Stasiun Pengumpan | 10 pengumpan: 1360* 1000* 1460mm, 20 pengumpan: 1860* 1000* 1460mm, 30 pengumpan: 2360* 1000* 1460mm | 10 pengumpan: 1360* 1000* 1460mm, 20 pengumpan: 1860* 1000* 1460mm, 30 pengumpan: 2360* 1000* 1460mm |
| Berat | 1300kg | 1300kg |
