Mesin Penanganan PCB yang Efisien - Optimalkan Jalur Produksi SMT Anda

Konveyor PCB untuk penanganan papan

PCB Loaders & Unloaders, Konveyor Inspeksi, Buffer PCB, Kontrol Lalu Lintas dan Konveyor Lainnya Untuk Jalur Perakitan PCB. I.C.T memiliki semua kebutuhan penanganan PCB Anda.

Mesin penanganan PCB

Apa yang dapat dilakukan mesin penanganan PCB untuk Anda?

Konveyor penanganan papan adalah bagian penting dari jalur produksi SMT yang berjalan lancar, jalur perakitan DIP, dan jalur pelapisan PCBA.
Dari loader dan destacker ke konveyor PCB lain seperti buffer PCB, lulus dan fail sorters, flip dan loader. Penanganan papan PCB adalah pemutar kunci jalur perakitan PCB.
Konveyor PCB
Konveyor PCB
Konveyor penanganan PCB beroperasi dengan mode online dan pass-through bawaan. Bergantung pada persyaratan, mode yang sesuai dapat dipilih. Sinyal ditransmisikan melalui antarmuka SMEMA, memungkinkan konveyor PCB untuk memenuhi berbagai kebutuhan produksi pada jalur secara efisien.
PCB Loader & Unloader
PCB Loader & Unloader
Prinsip kerja PCB Loader & Unloader melibatkan penempatan kaset yang berisi PCB atau PCBA ke sabuk ekstensi peralatan. Setelah mode otomatis diaktifkan, PCB Loader & Unloader menggunakan batang push pneumatik untuk mentransfer PCB atau PCBA ke peralatan berikutnya.
Buffer PCB
Buffer PCB
Buffer PCB beroperasi dengan tiga mode (mode pass-through, mode buffer, dan mode penyortiran), dapat dipilih berdasarkan persyaratan produksi. Sinyal ditransmisikan melalui antarmuka SMEMA untuk memenuhi berbagai jalur produksi SMT, jalur perakitan DIP dan kebutuhan jalur pelapisan PCBA.

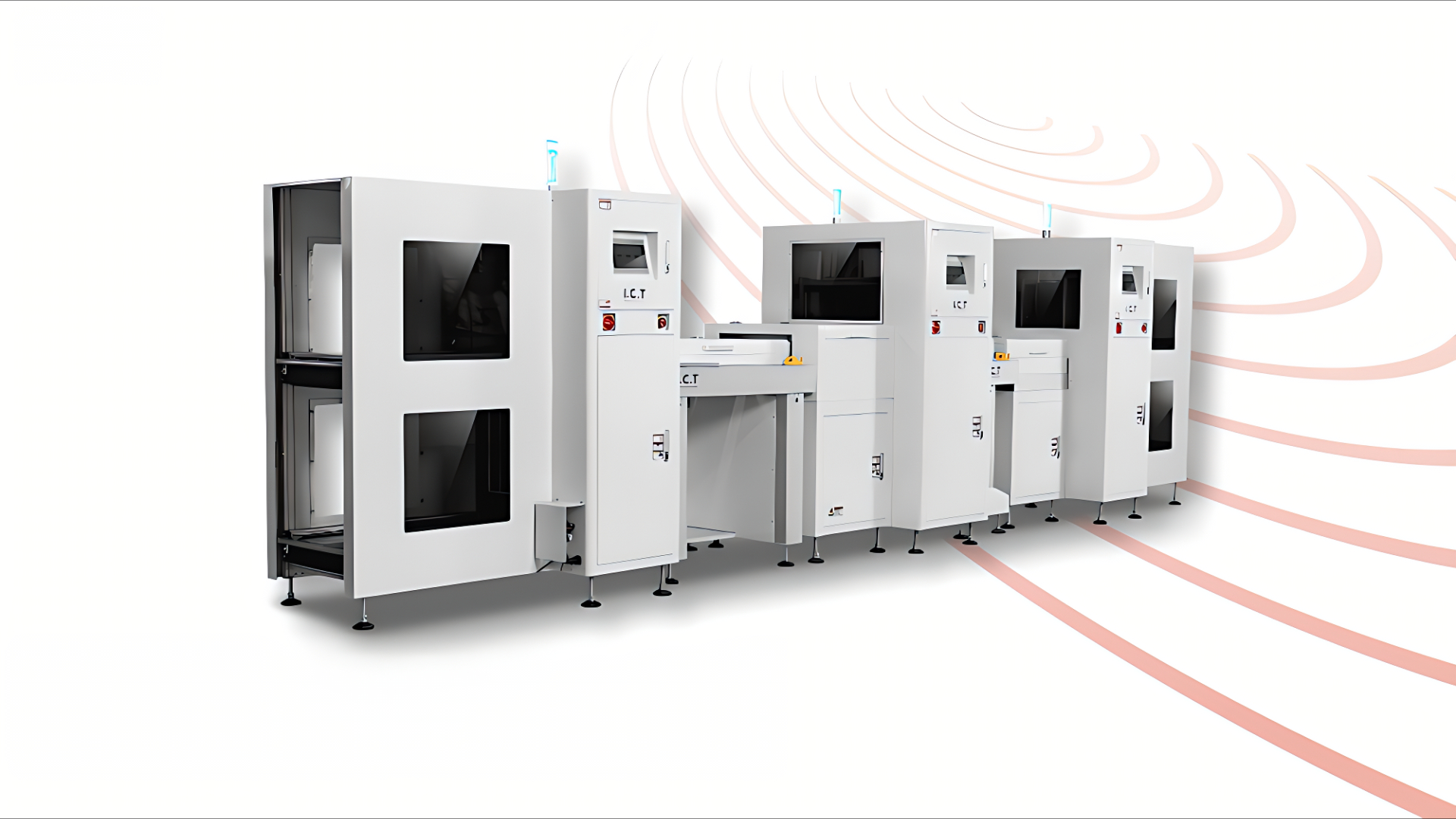

Mesin garis penanganan PCB standar Eropa
Video ini menunjukkan peralatan penanganan PCB kami yang ditingkatkan, yang dirancang untuk integrasi yang mulus, efisiensi yang ditingkatkan, dan kepatuhan penuh dengan standar keselamatan Eropa. Lihat bagaimana solusi penanganan PCB kami merampingkan produksi PCB sambil memastikan keamanan dan keandalan tingkat atas. Sempurna untuk jalur produksi SMT dan DIP, sistem ini meningkatkan produktivitas dan memenuhi persyaratan kualitas global.
Dapatkan penawaran sekarang!
Mesin penanganan PCB sangat penting untuk produksi yang efisien dan stabil di

Konveyor penanganan PCB, pemuat PCB & pembongkaran, dan buffer PCB mengotomatiskan dan merampingkan transfer, pemuatan, pembongkaran, dan penyimpanan sementara papan PCB. Otomatisasi ini mengurangi intervensi manual, mencegah penghentian saluran, dan memastikan operasi berkelanjutan, pada akhirnya meningkatkan efisiensi produksi dan memberikan manfaat yang lebih besar bagi perusahaan.
|
  • Di jalur produksi SMT
  • Di jalur perakitan celup
  • Di jalur pelapis PCBA
Solusi yang dapat disesuaikan di industri SMT

Solusi penanganan PCB yang disesuaikan untuk industri Anda

Dalam industri SMT, Sistem PCB Conveyor, PCB Loader & Unloader, dan PCB Buffer dirancang dengan fleksibilitas untuk memenuhi beragam kebutuhan pelanggan. Baik panjang dan lebar sistem ini dapat disesuaikan agar sesuai dengan kebutuhan produksi tertentu.

Mesin penanganan PCB yang dapat disesuaikan berfungsi sebagai peralatan utama, menampilkan fungsi penyesuaian lebar satu-klik untuk semua peralatan transportasi di sepanjang jalur produksi SMT penuh, jalur perakitan DIP dan jalur pelapis PCBA.
Konveyor Inspeksi PCB di SMT Production Line

Konveyor PCB

Konveyor penanganan PCB kami dapat beradaptasi dengan panjang dan lebar, memastikan integrasi yang mulus ke dalam pengaturan lini produksi apa pun. Kustomisasi ini memungkinkan penanganan yang efisien dari berbagai ukuran PCB, mengoptimalkan ruang dan alur kerja di fasilitas Anda.

PCB Uploader di SMT Production Line

PCB Loader & Unloader

Sistem PCB Loader & Unloader dapat disesuaikan untuk mengakomodasi berbagai dimensi PCB dan konfigurasi jalur produksi. Kustomisasi ini memastikan proses pemuatan dan pembongkaran yang lancar, meningkatkan efisiensi produksi secara keseluruhan dan meminimalkan downtime.
Buffer PCB di jalur produksi SMT

Buffer PCB

Sistem buffer PCB juga dapat disesuaikan dalam ukuran agar sesuai dengan persyaratan operasional tertentu. Fleksibilitas ini memastikan buffering dan penyortiran PCB yang efektif, beradaptasi dengan berbagai proses inspeksi dan kontrol kualitas dalam jalur produksi SMT.


Mesin Penanganan PCB: Pilihan Industri untuk Kualitas dan Keandalan

PCB Board Handing - Transport PCB Anda dari A ke B dalam jalur produksi SMT Anda
  • Konveyor PCB

    Transport PCB dari satu mesin SMT ke yang berikutnya di jalur produksi SMT.


    Konveyor SMT kelas atas TIK Fitur Utama dari Konveyor PCB
    Desain Modular: Conveyor PCB menawarkan desain modular, memungkinkan opsional Majelis untuk memenuhi persyaratan klien tertentu.
    Desain baja kasar: Dibangun dengan baja kasar, konveyor PCB meningkatkan stabilitas peralatan.
    Lebar rel yang dapat disesuaikan: Ini fitur sekrup stainless steel halus untuk dengan mudah menyesuaikan lebar rel.
    Kontrol Kecepatan Variabel: Konveyor PCB mencakup kontrol kecepatan variabel untuk operasi yang fleksibel.
    Mode Pengujian Papan Sirkuit: Mode pengujian papan sirkuit terintegrasi untuk jaminan kualitas yang efisien.
    Slot aluminium khusus: Menggunakan slot aluminium khusus untuk orbit transfer untuk mencegah kemacetan PCB.
    Desain bawah yang lebih berat: Desain bawah yang lebih berat memastikan konveyor PCB tidak mudah bergeser.
    Panjang yang dapat disesuaikan: Panjang konveyor PCB dapat disesuaikan sesuai dengan kebutuhan.
    Kompatibilitas Antarmuka SMEMA: Konveyor PCB kompatibel dengan antarmuka SMEMA, memastikan integrasi tanpa batas dengan peralatan lain.


    Spesifikasi Konveyor PCB
    Panjang dan ukuran Max PCB dari konveyor PCB dapat disesuaikan sesuai dengan produk Anda.

    Model SC-500
    Panjang rel (mm) 500
    Lebar PCB 50 hingga 350mm
    Arah PCB L ke r atau r ke l
    Kecepatan Adjustable
    Mengalihkan Lulus sakelar
    Sistem Kontrol Sistem Modul Kontrol Industri
    Materi platform ESD Rubber Mat
    Komunikasi Smema untuk keduanya di & ou
    Catu daya 1 Ph AC 220V 50/60Hz (Opsi: 110V hingga 380V)

    ICT SMT Konveyor Inspeksi kelas atas dengan lampu Skenario Aplikasi untuk Konveyor PCB
    Konveyor PCB terutama digunakan dalam jalur perakitan PCB untuk menghubungkan mesin. Ini biasanya ditempatkan di belakang printer SMT, di antara mesin pick-and-place, sebelum oven reflow, dan setelah oven reflow. Lokasi strategis ini memastikan transfer PCB yang lancar dan efisien di seluruh proses pembuatan.

    Dengan menggabungkan fitur -fitur ini, konveyor PCB memastikan penanganan papan sirkuit cetak yang efisien, andal, dan dapat disesuaikan. Konstruksi kuat Conveyor PCB dan fungsionalitas lanjutan menjadikannya komponen penting dalam jalur perakitan PCB modern, mempertahankan standar operasi dan fleksibilitas yang tinggi.
  • PCB Loader & Unloader

    Konveyor pertama dan terakhir di jalur perakitan PCB Anda: PCB Loader, PCB Unloader & PCB Destacker


    PCB Loader Fitur Utama PCB Loader & Uploader
    Desain yang kuat, tegas, dan stabil: PCB Loader & Unloader menawarkan desain yang kuat dan stabil, memastikan daya tahan dan keandalan jangka panjang.
    Layar sentuh dan kontrol PLC: Dilengkapi dengan layar sentuh dan kontrol PLC, PCB Loader & Unloader menawarkan operasi yang ramah pengguna dan kontrol yang tepat.
    Klem pneumatik atas & bawah: Fitur klem pneumatik atas dan bawah untuk memegang rak majalah dengan aman, meningkatkan stabilitas Loader & Unloader PCB.
    Tidak ada jaminan kerusakan PCB: Desain sirkuit gas khusus menjamin tidak ada kerusakan PCB, memastikan keamanan dan integritas produk Anda.
    Diagnosis kesalahan otomatis: PCB Loader & Unloader mencakup fungsi tampilan kode kesalahan otomatis, membuatnya mudah untuk mendiagnosis dan memperbaiki masalah.
    Kabel tahan aus: Menggunakan kabel tahan aus, memastikan masa pakai yang panjang untuk Loader & Uploader PCB.
    Kompatibel dengan antarmuka SMEMA: Sepenuhnya kompatibel dengan antarmuka SMEMA, memungkinkan integrasi yang mulus dari Loader PCB & Unloader dengan peralatan lain.

    Fitur -fitur ini menjadikan PCB Loader & Unloader komponen penting untuk penanganan PCB yang efisien, andal, dan aman dalam jalur produksi otomatis.


    Spesifikasi Loader & Unloader

    Model Ld-m
    Ukuran PCB (mm) 50*50-330*250
    Ukuran rak (mm) 355*320*563
    PCB Umpan Waktu Detik 6 kira -kira. atau tentukan
    Pitch pengindeksan 10.20.30.40mm atau tentukan
    Sistem Kontrol Plc
    Pasokan Udara 4-6bar, 10ltr/mnt
    Tinggi transportasi 900+20mm (atau ditentukan oleh pelanggan)
    Arah PCB Lto r atau r to l
    Komunikasi SMEMA untuk Bothin & Out
    Powersupply 1 Ph AC 220V 50/60Hz (0psi: 110V hingga 380V)


    PCB Uploader Aplikasi dan Keuntungan PCB Loader dan PCB Uploader
    PCB Loader dan PCB Unloader banyak digunakan dalam berbagai skenario seperti jalur produksi SMT, jalur perakitan DIP, dan jalur pelapis PCBA. Mesin -mesin ini terutama digunakan untuk memuat dan membongkar produk PCB dan PCBA. Peralatan standar mengakomodasi ukuran produk mulai dari 50mm x 50mm hingga 620mm x 460mm, dengan opsi kustomisasi tersedia untuk persyaratan ukuran khusus.

    Salah satu keunggulan utama PCB Loader dan PCB Unloader adalah kemampuannya untuk memuat PCB dan PCBA menjadi kaset material, secara signifikan mengurangi kebutuhan untuk intervensi manual dalam jalur produksi otomatis. Peningkatan efisiensi ini memastikan operasi yang lebih halus dan produktivitas yang lebih tinggi dalam proses pembuatan.
  • Buffer PCB


    NG Buffer Buffer NG kelas atas
    Perangkat ini dapat menemui AOI atau SPI dan mesin pengujian lainnya dari papan NG dan OK, papan OK akan mengalir ke proses berikutnya, dan papan NG akan mengalir ke konveyor atas untuk menunggu konfirmasi manual.
    Transmisi dengan rol tahan lama (tidak perlu mengganti sabuk)
    Jejak mesin kecil.
    RETRI yang cepat, halus dan akurat
    Adju paralel dan lebar halus
    Tiga Mode Operasi: FIFO, LIFO, Pass-Through.
    Antarmuka SMEMA yang kompatibel.







    Spesifikasi buffer PCB

    Model Nb-l
    Dimensi (mm) 1000*790*1650
    Ukuran PCB (mm) 50*50-460*350
    Waktu siklus Sekitar 10 detik
    Kapasitas PCB 20 pcs atau tentukan
    Sistem Kontrol Plc
    Kekuatan Max 250 VA
    Tinggi transportasi 900 ± 20mm (atau pelanggan yang ditentukan)
    Arah PCB L ke r atau r ke l
    Komunikasi Smema untuk masuk & keluar
    Catu daya 1 Ph AC 220V 50/60Hz (Opsi: 110V hingga 380V)
    Berat 300 kg


    LED Multi Function Cooling Vertikal Buffer
    Fitur Utama dan Skenario Utama Buffer
    Model Buffer NG: Buffer NG tersedia dalam model NB-L dan NB-XL. Ukuran PCB minimum yang didukungnya adalah 50mm x 50mm, sedangkan ukuran PCB maksimum masing -masing adalah 460mm x 350mm dan 530mm x 460mm.
    Skenario aplikasi: Buffer NG terutama digunakan dalam jalur produksi SMT, terutama setelah SPI (inspeksi pasta solder), untuk buffer PCB untuk inspeksi manual pasta solder cetak.
    Dengan mengintegrasikan Buffer NG ke dalam lini produksi, Anda dapat secara efektif mengelola aliran PCB dan memastikan proses inspeksi berkualitas tinggi.

Apa yang Membuat Mesin Penanganan PCB Anda Terbaik

Teman manufaktur?

  • Poin jual yang unik

    Dalam industri SMT, mesin penanganan PCB I.C.T, termasuk konveyor PCB, pemuat PCB & pembongkaran, dan buffer PCB, menawarkan beberapa titik penjualan yang unik:

    Dimensi yang dapat disesuaikan: Mesin penanganan I.C.T PCB dapat disesuaikan dengan panjang dan lebar untuk memenuhi persyaratan pelanggan tertentu, memastikan integrasi yang mulus ke dalam pengaturan produksi apa pun.

    Penyesuaian lebar satu klik: Semua peralatan transportasi di sepanjang jalur produksi memiliki fungsi penyesuaian lebar satu klik, memungkinkan perubahan cepat dan efisien untuk mengakomodasi berbagai ukuran PCB.

    Desain yang kuat dan stabil: Mesin-mesin dibangun dengan desain yang kokoh dan tegas yang meningkatkan stabilitas dan daya tahan, memastikan operasi yang andal bahkan di lingkungan permintaan tinggi.

    Sistem Kontrol Lanjutan: Dilengkapi dengan layar sentuh dan kontrol PLC, mesin penanganan PCB I.C.T menyediakan antarmuka yang ramah pengguna dan kontrol yang tepat atas operasi.

    Penyortiran dan buffering yang efisien: Mesin buffer NG menawarkan mode penyortiran canggih, secara otomatis menyimpan dan menyortir PCB yang baik dan buruk, yang mengurangi intervensi manual dan meningkatkan efisiensi inspeksi.

    Integrasi yang mulus: Semua mesin penanganan PCB kami kompatibel dengan antarmuka SMEMA, memungkinkan integrasi yang mudah dengan peralatan SMT lainnya dan memastikan operasi yang lancar di seluruh jalur produksi.

    Fitur Keselamatan yang Ditingkatkan: Desain sirkuit gas khusus di mesin menjamin tidak ada kerusakan PCB, memastikan keamanan dan integritas produk Anda selama proses penanganan.

    Fitur unik ini membuat mesin penanganan PCB I.C.T menonjol di industri SMT, memberikan solusi yang dapat disesuaikan, efisien, dan andal untuk kebutuhan produksi Anda.
  • Inovasi Teknologi

    Beberapa inovasi teknologi dan keunggulan kompetitif mesin penanganan PCB I.C.T di industri SMT meliputi:

    Otomatisasi Cerdas: Integrasi teknologi otomasi canggih seperti kontrol PLC dan antarmuka layar sentuh meningkatkan efisiensi operasional dan mengurangi kebutuhan untuk intervensi manual, yang mengarah ke produktivitas yang lebih tinggi.

    Fleksibilitas adaptif: Mesin-mesin ini memiliki dimensi yang dapat disesuaikan dan kemampuan penyesuaian lebar satu klik, memungkinkan mereka untuk beradaptasi dengan mulus dengan berbagai persyaratan produksi dan ukuran PCB.

    Fitur Keselamatan yang Ditingkatkan: Penggabungan desain sirkuit gas khusus dan konstruksi yang kuat memastikan keamanan dan integritas PCB selama penanganan, mengurangi risiko kerusakan atau kerusakan.

    Penyortiran dan buffering lanjutan: Mesin buffer NG menawarkan mode penyortiran yang canggih, mengotomatiskan penyimpanan dan penyortiran PCB yang baik dan buruk, sehingga merampingkan proses inspeksi dan meningkatkan efisiensi keseluruhan.

    Integrasi yang mulus: Kompatibilitas dengan antarmuka SMEMA memungkinkan integrasi yang mudah dengan mesin SMT lainnya, memfasilitasi komunikasi yang lancar dan koordinasi di seluruh jalur produksi.

    Keandalan dan Daya Daya: Desain yang kokoh dan stabil meningkatkan keandalan dan daya tahan mesin kami, memastikan kinerja yang konsisten bahkan di lingkungan produksi yang menuntut.

    Inovasi Berkelanjutan: Kami berkomitmen untuk penelitian dan pengembangan yang berkelanjutan, terus berusaha untuk memperkenalkan teknologi dan fitur baru yang mendorong batas efisiensi dan efektivitas penanganan PCB.

    Inovasi teknologi dan kemampuan terkemuka di industri ini memberi mesin penanganan PCB kami keunggulan kompetitif dalam industri SMT, memberikan pelanggan solusi yang andal, efisien, dan tahan masa depan untuk kebutuhan produksi mereka.

Testimoni kehidupan nyata dari keunggulan mesin penanganan PCB!

Jelajahi lebih lanjut di berbagai komponen penanganan PCB kami!

Otomatiskan jalur perakitan PCB Anda dengan konveyor papan, loader PCB dan pembongkar PCB , konveyor inspeksi, konveyor solder gelombang , dan banyak lagi.
I.C.T memiliki semua kebutuhan penanganan PCB Anda.

Pemuat & Pembongkar

Punya pertanyaan? Berikut adalah jawaban tentang mesin penanganan PCB

  • Bagaimana pengiriman diatur untuk mesin penanganan PCB SMT?
    加 Created with Sketch.
    形状 Created with Sketch.
    Kami menerima berbagai metode logistik. Anda dapat memilih cara yang paling nyaman atau hemat biaya.
    Pengiriman biasanya diatur oleh perusahaan logistik profesional berdasarkan lokasi dan persyaratan pesanan Anda, memanfaatkan metode yang tepat seperti darat, laut, atau transportasi udara.
  • Berapa waktu utama dari mesin penanganan PCB SMT?
    加 Created with Sketch.
    形状 Created with Sketch.
    Waktu tunggu tergantung pada ukuran pesanan, persyaratan kustomisasi, dan kondisi produksi saat ini. Secara umum, kami bertujuan untuk mengatur produksi segera setelah pesanan dikonfirmasi dan berusaha untuk memenuhi persyaratan pengiriman Anda.
  • Bagaimana harga yang dikutip dari mesin penanganan SMT PCB?
    加 Created with Sketch.
    形状 Created with Sketch.
    Harga biasanya didasarkan pada kebutuhan pelanggan tertentu, termasuk model mesin, opsi kustomisasi, kuantitas, dan lokasi pengiriman. Anda dapat menghubungi tim penjualan kami, memberikan persyaratan proyek terperinci, dan kami akan memberi Anda kutipan yang akurat.
  • Bagaimana jika mesin tidak berfungsi?
    加 Created with Sketch.
    形状 Created with Sketch.
    Jika mesin tidak berfungsi, silakan hubungi tim layanan purna jual kami segera. Kami akan mengatur agar teknisi tiba di tempat segera untuk diperiksa dan diperbaiki, memastikan jalur produksi Anda melanjutkan operasi normal sesegera mungkin.
  • Apakah Anda menyediakan layanan instalasi dan pelatihan?
    加 Created with Sketch.
    形状 Created with Sketch.
    Ya, kami menyediakan layanan instalasi dan pelatihan. Setelah mesin tiba di fasilitas Anda, jika Anda butuhkan, teknisi kami dapat pergi ke pabrik Anda untuk menginstalnya dan memberikan pelatihan yang diperlukan untuk operator Anda untuk memastikan mereka dapat mengoperasikan dan memelihara peralatan dengan benar.
  • Apakah Anda menawarkan solusi khusus?
    加 Created with Sketch.
    形状 Created with Sketch.
    Ya, kami menawarkan solusi khusus yang disesuaikan dengan persyaratan khusus pelanggan untuk mesin penanganan PCB. Harap beri tahu kami tentang kebutuhan Anda, dan kami akan memberi Anda solusi khusus.
    Juga, kami dapat melakukan layanan OEM, tetapi Anda perlu mengirimkan kemasan dan desain logo Anda.
