Solusi pabrik pintar satu atap untuk manufaktur TV pintar

Solusi pabrik pintar satu atap untuk manufaktur motherboard TV pintar

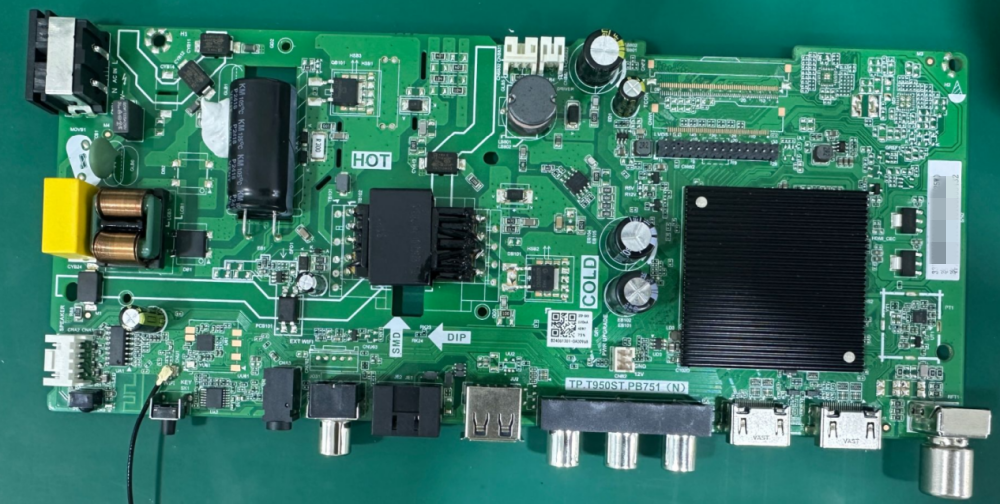

PCBA Motherboard TV SMART

Untuk ukuran PCB 230mm × 198mm, dengan sekitar 500 komponen per papan (konfigurasi 2-panel):

TV pintar membutuhkan PCB yang sangat kompleks dan berkinerja tinggi untuk memastikan fungsionalitas yang mulus, termasuk konektivitas internet, antarmuka bertenaga AI, dan kompatibilitas multi-perangkat. Ketika transisi industri ke OLED, Mini LED, dan teknologi LED mikro, permintaan untuk pembuatan PCB presisi tinggi telah meningkat secara signifikan. yang dioptimalkan Jalur produksi SMT dan DIP sangat penting untuk memastikan efisiensi, kualitas, dan keandalan PCB TV dalam manufaktur skala besar.

Studi Kasus: Solusi Produksi SMT & DIP yang komprehensif untuk pembuatan TV pintar

Jalur produksi SMT untuk konfigurasi manufaktur TV pintar:

Untuk memenuhi permintaan yang meningkat untuk PCB TV berkualitas tinggi, kami menawarkan jalur produksi SMT otomatis yang dirancang untuk presisi dan efisiensi.

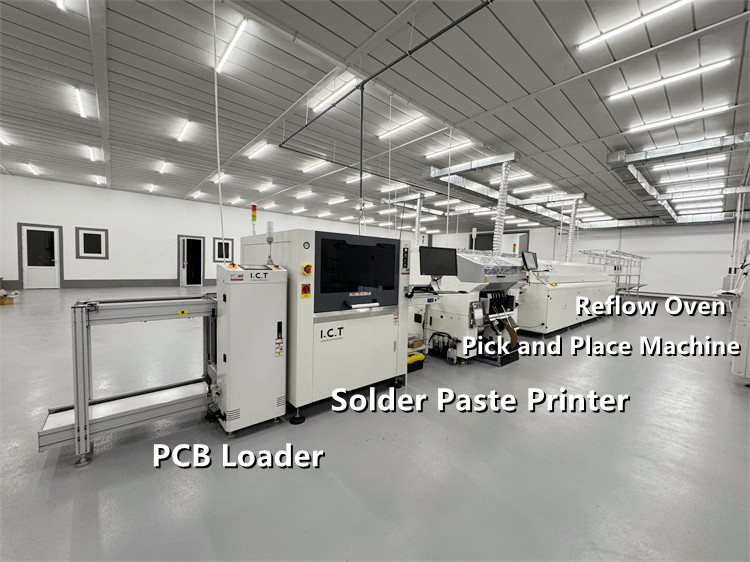

SMT Line untuk Smart TV

Jalur perakitan SMT untuk TV pintar

Baris SMT termasuk:

• Persiapan & Pencetakan Pasta Solder:

• Solder Pasta Mixer >>

• I.C.T-4034 Printer Pasta Solder Otomatis >>

• Penanganan & Inspeksi PCB:

• Otomatis PCB Loader >>

• SMT PCB Conveyor & PCB Buffer Station >>

• I.C.T-S400 3D SPI (inspeksi pasta solder) >>

• Mesin penempatan berkecepatan tinggi:

• JUKI RS-1R Pilihan dan Tempat Kecepatan Tinggi (Pengaturan Ganda) >>

• Reflow Soldering & Post-Solder Inspection:

• I.C.T Lyra622n Reflow Oven >>

• AI-5146 inline AOI untuk Inspeksi Post-Solder >>

• Kontrol Pemrosesan & Kualitas Terakhir:

• PCB NG/OK UNLOADER >>

• I.C.T-5700L Routing PCB Separator >>

• BR-120 BGA Rework Station >>

• Mesin Inspeksi X-Ray I.C.T-7900 >>

• I.C.T-750 SMT Stensil Cleaner >>

• Smt nozzle cleaner >>

• Persyaratan Tenaga Kerja: Total: 4 Personil

• 1 insinyur

• 2 operator penyisipan

• 1 Inspektur Kualitas

Kapasitas & Efisiensi Produksi SMT

• Contoh: Untuk ukuran PCB 230mm × 198mm, dengan sekitar 500 komponen per papan (konfigurasi 2-panel):

• Waktu siklus mesin SMT per papan besar: 150 detik

• Tingkat produksi: 24 papan besar per jam (48 PCB)

• Konsumsi Energi: 25kW/jam, dengan konsumsi gas pabrik 5-10m³/jam

Lini Produksi Dip untuk Konfigurasi Pembuatan TV Smart:

Untuk pemasangan komponen melalui lubang, jalur produksi DIP kami menyediakan solusi yang andal untuk pembuatan PCB TV pintar volume tinggi:

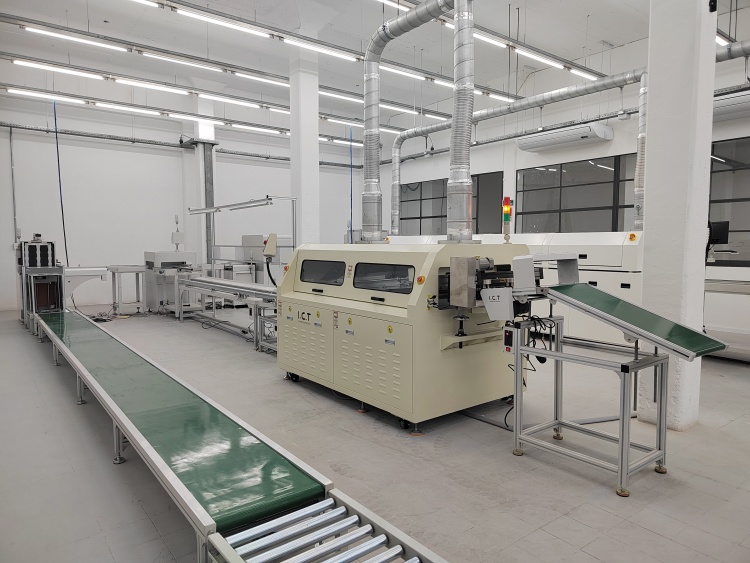

Dip Line untuk Smart TV

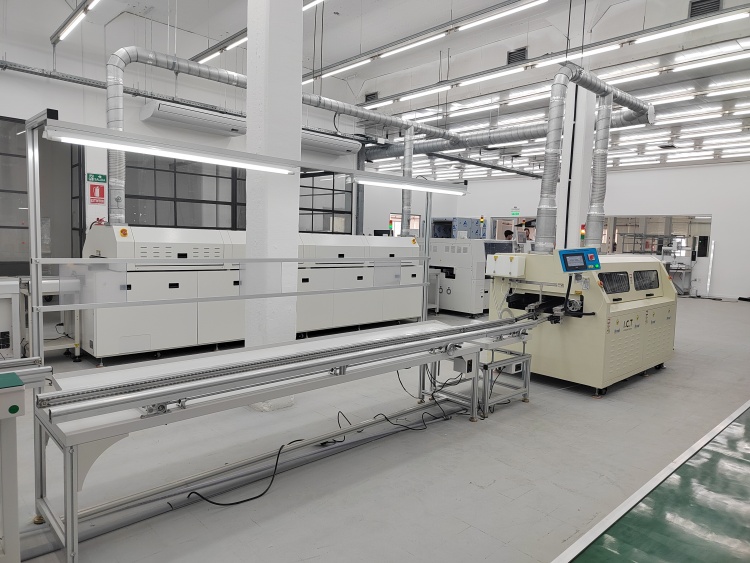

Jalur perakitan celup untuk TV pintar

• Jalur Perakitan & Penyolderan Gelombang:

• Jalur plug-in 9 meter >>

• Mesin solder gelombang acrab350 >>

• Unit penanganan pra & pasca-gelombang >>

• Garis Konveyor 6-meter

• Persyaratan Tenaga Kerja: Total: 16 Personil

• 1 insinyur

• 9 operator penyisipan

• 3 teknisi perbaikan pasca gelombang

• 3 penguji fungsional

• 1 Inspektur Kualitas

Kapasitas & Efisiensi Produksi Dip

• Contoh: Untuk ukuran PCB 230mm × 198mm, dengan komponen 24 melalui lubang per papan (konfigurasi 2-panel):

• Menggunakan fixture dengan dimensi 340mm × 280mm

• Kecepatan Solder Gelombang: 1200mm/mnt

• Tingkat Produksi: 320 PCB per jam

• Konsumsi Energi: 7kw/jam, dengan konsumsi gas 3-5m³/jam

Proses tambahan untuk jaminan kualitas papan PCB TV:

Di luar SMT dan Dip Assembly, langkah -langkah tambahan sangat penting untuk memastikan standar kualitas tertinggi:

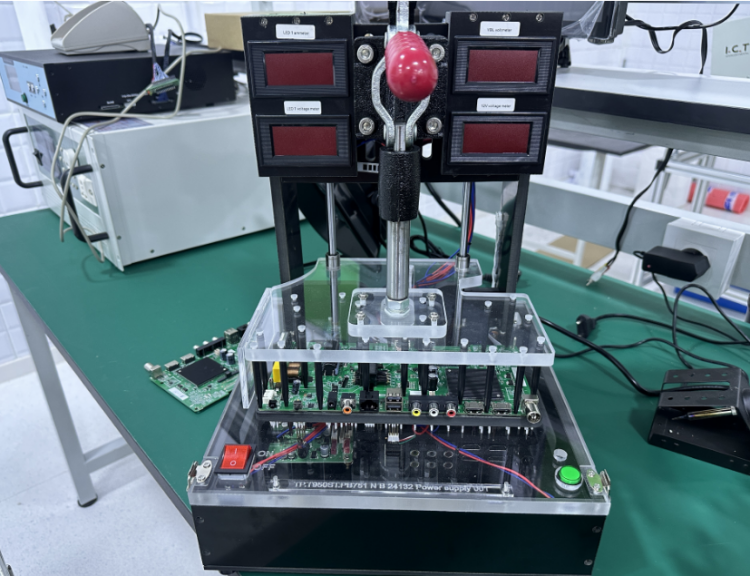

Pengujian I.C.T :

● Inspeksi awal sambungan solder dan integritas komponen menggunakan penguji in-sirkuit.

● Inspeksi awal sambungan solder dan integritas komponen menggunakan penguji in-sirkuit.

● Perlengkapan uji yang disesuaikan yang diperlukan untuk model produk yang berbeda.

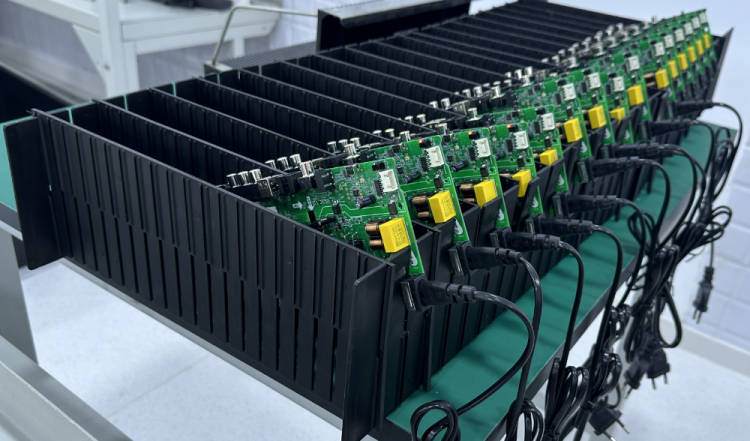

Tes Penuaan:

● Memastikan keandalan jangka panjang PCB TV.

● Durasi pengujian standar: 72 jam.

● Dapat dilakukan dengan menggunakan rak penuaan atau pengaturan tes yang lebih sederhana.

Dengan kemajuan cepat dalam teknologi TV pintar, jalur produksi SMT & DIP canggih sangat penting untuk memproduksi PCB TV berkualitas tinggi. Solusi pabrik pintar satu atap kami memberikan dukungan ujung ke ujung , dari mesin perakitan PCB dan penyolderan gelombang hingga mesin pengujian dan jaminan kualitas.

Dengan memanfaatkan otomatisasi mutakhir dan prosedur pengujian yang ketat, kami membantu produsen mencapai efisiensi produksi yang tinggi, keandalan, dan efektivitas biaya dalam pembuatan motherboard TV pintar.

Untuk informasi lebih lanjut tentang solusi pabrik pintar lengkap, jangan ragu untuk menghubungi kami.
