I.C.T HNOUL-L |Pembongkar PCB SMT Majalah NG/OK
I.C.T
| Kuantitas: | |
|---|---|

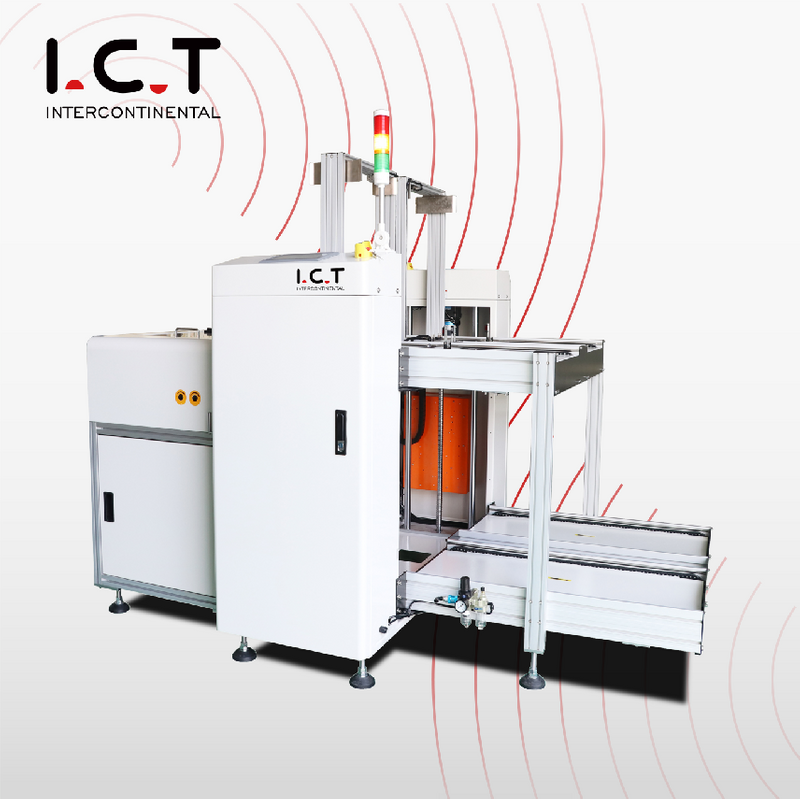

Translational NG/OK SMT Uploader adalah solusi otomatisasi penting untuk penanganan SMT PCB, yang dirancang untuk memisahkan NG (tidak bagus) dan OK (baik) papan setelah solder. Dengan kontrol PLC dan antarmuka layar sentuh, mesin ini memastikan operasi yang halus, tepat, dan berkecepatan tinggi sambil melindungi komponen PCB dari kerusakan. Ini fitur pengangkatan konversi frekuensi, pengaturan pitch PCB yang dapat disesuaikan, dan sistem penyesuaian lebar sederhana, membuatnya ideal untuk jalur produksi yang fleksibel. Uploader kompatibel dengan SMEMA, memungkinkan integrasi yang mulus ke dalam garis SMT yang ada.
| Model | Noul-m | Noul-l | Noul-ll | Noul-xl |
| Dimensi (mm) | 1800*1450*1350 | 2065*1690*1350 | 2400*1810*1350 | 2450*1950*1350 |
| Ukuran PCB (mm) | 50*80-330*250 | 50*80-445*330 | 50*80-530*390 | 50*80-530*460 |
| Ukuran rak (mm) | 355*320*563 | 460*400*563 | 535*460*570 | 535*530*570 |
| Sistem Kontrol | Pl c | |||
| Kekuatan su pply | 1 Ph AC 220V 50/60Hz (Opsi: 110V hingga 380V) | |||
| Berat | 310 kg | 340 kg | 370 kg | 400 kg |
✔ Penyesuaian Lebar Otomatis - Mengakomodasi berbagai ukuran PCB tanpa penyesuaian manual.
1. Apa fungsi dari Translational NG/OK SMT Unloader?
Translational NG/OK SMT Unloader digunakan untuk memisahkan PCB yang rusak secara otomatis (NG) dan bagus (OK) setelah menyolder. Ini memastikan penanganan yang lancar, mengurangi tenaga kerja manual , dan meningkatkan efisiensi produksi.
2. Bagaimana pembeda pembongkaran antara NG dan PCB OK?
The machine uses a translational differentiation mechanism that sorts NG and OK PCBs into separate racks based on input from upstream inspection equipment or inline testing systems.
3. Apakah mesin ini kompatibel dengan garis SMT saya yang ada?
Ya! Antarmuka yang kompatibel dengan SMEMA memungkinkan komunikasi yang mulus dengan peralatan SMT lainnya, termasuk konveyor, AOI, dan mesin pick-and-place.
4. Berapa ukuran dan ketebalan PCB maksimum yang bisa ditangani?
Pembongkaran ini mendukung PCB mulai dari 50 × 80mm hingga 530 × 460mm dan ketebalan antara 0,4mm dan 5.0mm.
5. Seberapa cepat SMT ini dapat beroperasi?
Waktu siklus adalah sekitar 9 detik per PCB , tetapi dapat disesuaikan untuk memenuhi kebutuhan produksi tertentu.
