Solusi pabrik pintar canggih untuk papan kontrol daya pesawat komersial

Papan kontrol daya memainkan peran penting dalam arsitektur elektronik pesawat komersial. Produk PCBA ini digunakan dalam sistem kritis seperti kontrol pencahayaan kabin, hiburan dalam penerbangan, manajemen daya tambahan, modul antarmuka avionik, dan sistem kontrol lingkungan. Mengingat sifat misi-kritis dari aplikasi ini, keandalan, stabilitas, dan perlindungan lingkungan dari setiap pengendalian daya PCB adalah yang paling penting.

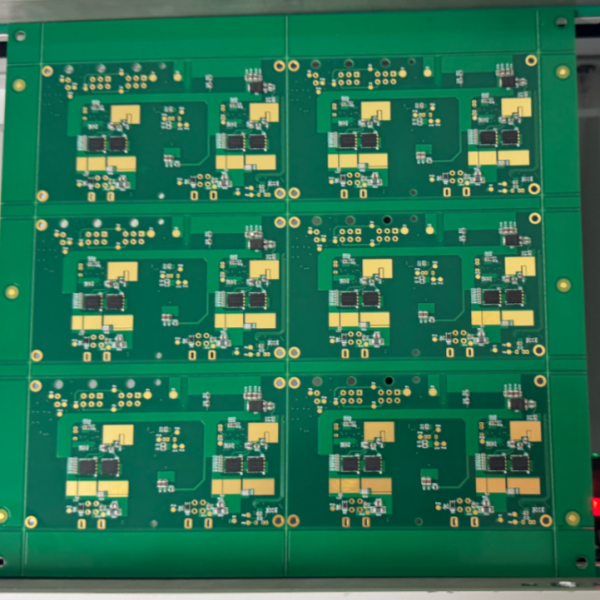

Papan Kontrol Daya Pesawat

Papan Kontrol Daya Pesawat

Di I.C.T, kami memahami persyaratan kualitas industri penerbangan yang ketat. Itu sebabnya kami menawarkan SMT yang komprehensif dan jalur produksi pelapisan konformal yang khusus dirancang untuk memproduksi papan kontrol daya pesawat komersial.

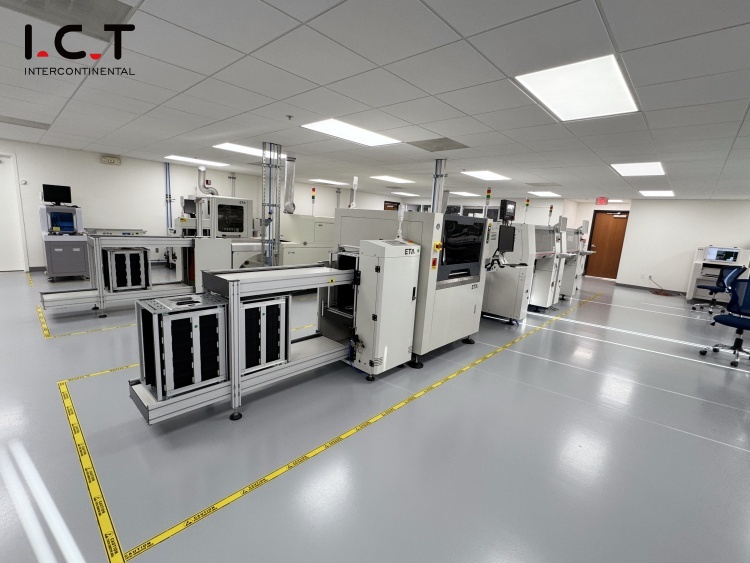

Konfigurasi Jalur SMT untuk Papan Kontrol Daya Pesawat Komersial

• Penanganan pasta solder

• PM-500 Solder Paste Mixer

• I.C.T-4034 printer stensil otomatis sepenuhnya

• Pemasangan komponen

• PCB Loader + SC-500 SMT Conveyor

• Hanwha SM481Plus + SM482Plus Mounter Chip Berkecepatan Tinggi

• STF100S Auto Tray Feeder

• Transportasi PCB

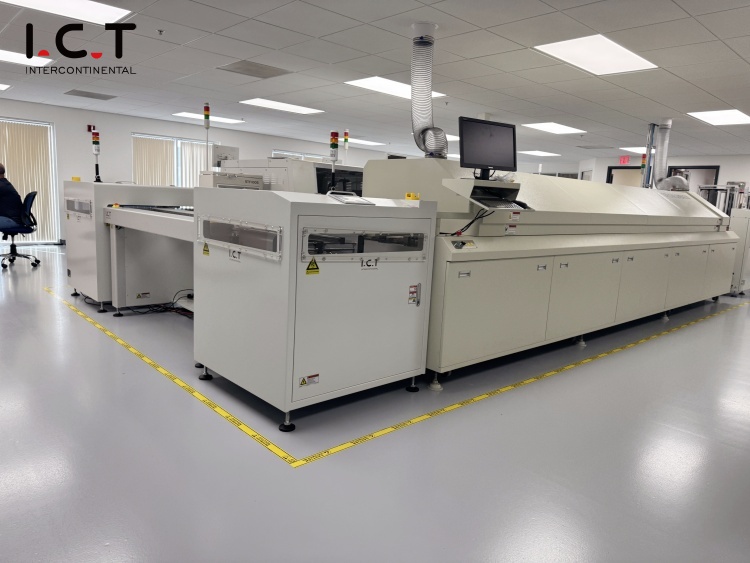

• TCR-L Turning Conveyor

• Konveyor penghubung HC-2000

• Solder reflow

• L10 Reflow Oven (Nitrogen-Enabled untuk solder nol-oksidasi)

• Inspeksi & Pembongkaran

• UL-L UNLOADER

• V8 Offline Aoi

• Konfigurasi Pengumpan Kustom & Nozzle

• Beberapa nozel seri CN dan pengumpan 8–32mm, baki, dan pengumpan getaran

• Rekomendasi Staf

• 1 insinyur

• 2 operator

• 1 Inspektur Kualitas

• Total: 4 personel

Tinjauan Produktivitas

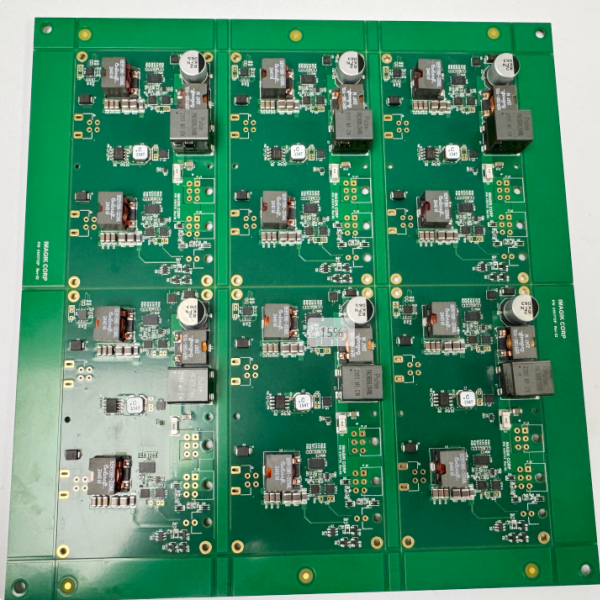

• Ukuran PCB: 220 × 210 mm (array 6-panel)

• Sisi atas

• 84 Komponen/Panel × 6 = 504 Komponen/Papan

• Waktu Siklus: 27S/Papan → 120 papan/jam = 720 PCBA/jam

• Sisi bawah

• 80 komponen/panel × 6 = 480 komponen/papan

• Waktu siklus: 35S/papan → 102 papan/jam = 612 PCBA/jam

• CATATAN: Produktivitas dapat ditingkatkan dengan pemrograman offline dan optimasi dual-mesin

Konsumsi Daya & Udara

• Total Power Rated: 76,7 kW

• Konsumsi Energi Operasi: Perkiraan. 24,6 kWh

• Konsumsi Udara: 5–10 m³/jam

Konfigurasi baris ini memastikan kualitas IPC-A-610 kelas 3, yang diperlukan untuk keandalan dirgantara. Komponen -komponen penting seperti ICS Power menjalani solder selektif atau manual, diikuti oleh proses reflow nitrogen untuk melindungi bagian -bagian yang sensitif.

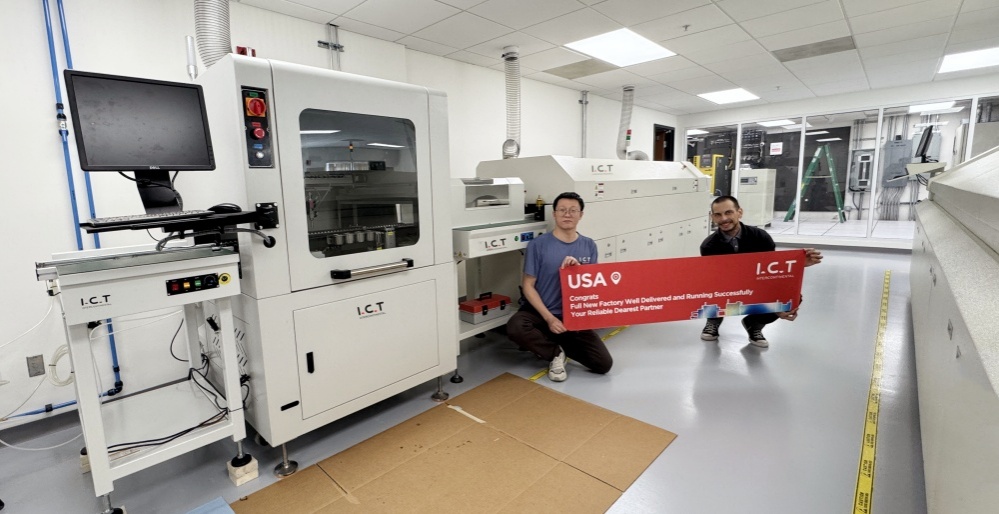

Konfigurasi jalur pelapisan konformal untuk papan kontrol daya pesawat komersial

• Penanganan PCB

• Konveyor I.C.T SC-500-Transisi Dewan yang Stabil dan Konsisten

• I.C.T UV-1000 Coating Inspection Conveyor X2-Untuk pemeriksaan visual sebelum dan sesudah pelapisan

• Aplikasi Pelapisan

• Mesin pelapis selektif I.C.T T550 -lapisan presisi tinggi untuk area yang ditentukan

• Pengobatan

• I.C.T IR Curing Oven - Pemanasan seragam untuk lapisan lapisan yang konsisten

• Rekomendasi Staf

• 1 operator

• 1 Inspektur Kualitas

• Total: 2 personel




Tinjauan Produktivitas

• Ukuran PCB: 220 × 210 mm (array 6-panel)

• Waktu siklus: Perkiraan. 30 -an/papan → 120 papan/jam = 720 PCBA/jam

• Catatan: Untuk perekat yang cepat kering, pastikan kontrol aliran untuk menghindari cacat seperti merangkai atau riak permukaan. Pengenceran mungkin direkomendasikan untuk mengoptimalkan viskositas dan pola semprotan.

Konsumsi Daya & Udara

• Total Power Rated: 18,5 kW

• Konsumsi Energi Operasi: Perkiraan. 9,5 kWh

• Konsumsi Udara: 3–5 m³/jam

Fokus Aplikasi: Papan Kontrol Daya USB di pesawat komersial

Dalam industri penerbangan modern saat ini, papan kontrol daya USB telah menjadi elemen vital di dalam kabin pesawat komersial. Dengan penumpang yang semakin mengharapkan opsi pengisian daya yang mulus selama penerbangan, papan ini berfungsi sebagai tulang punggung untuk solusi pasca pengisian daya yang dipasang di tempat duduk, mendukung output USB dan tipe-C sambil memenuhi persyaratan keselamatan dan kinerja yang ketat.

Tidak seperti antarmuka pengisian daya tingkat konsumen, papan kontrol daya khusus pesawat ini harus beroperasi dengan sempurna di bawah kondisi lingkungan yang keras-termasuk perubahan ketinggian yang cepat, getaran yang intens, dan gangguan elektromagnetik. Dirancang untuk menampilkan 5V DC yang stabil dengan perlindungan arus berlebih dan pendek, mereka sering menampilkan manajemen daya cerdas, diagnostik kesalahan, dan sistem pemantauan beban.

Ada tiga jenis integrasi utama di pesawat komersial:

• Papan USB yang terintegrasi dengan kursi- tertanam di kursi penumpang, sering terhubung dengan hiburan dalam penerbangan atau PSU (unit layanan penumpang).

• Tiang Pengisian Dinding yang Dipasang -Dipasang di area umum seperti galai atau di dekat toilet untuk memungkinkan pengisian komunal.

• Papan Kontrol Daya Multifungsi - Gabungkan pencahayaan, pengisian daya USB, dan fungsi panggilan kru untuk kontrol kabin yang lebih luas.

Setiap sistem harus mematuhi standar ruang angkasa yang ketat seperti DO-160, memastikan operasi dalam kondisi ekstrem. Mereka juga menggunakan teknologi interkoneksi canggih seperti MIL-DTL-38999 atau konektor persegi panjang ATP dengan kontak tembaga berilium berlapis emas untuk memastikan daya tahan jangka panjang dan ketahanan listrik minimal-vital dalam lingkungan kedirgantaraan.

Siap Meningkatkan Solusi Pengisian Pesawat Anda?

Apakah Anda merancang PCBA pengisian pesawat generasi berikutnya atau meningkatkan infrastruktur daya hiburan dalam penerbangan Anda, I.C.T siap memberikan solusi yang disesuaikan.

Hubungi kami untuk konsultasi teknis gratis atau untuk menjadwalkan demo garis dengan para ahli PCBA aerospace kami.
