Printer Tempel Solder

Apakah Anda mencari otomatisasi lengkap, pengulangan yang tepat, atau fleksibilitas yang mudah
I.C.T memiliki printer pasta solder yang dapat memenuhi kebutuhan spesifik Anda.
Dari perakitan PCB rendah, menengah, volume tinggi, mesin I.C.T akan menyediakan pencetakan pasta solder yang dapat diandalkan.

Printer tempel solder

I.C.T memproduksi dan memasok printer stensil SMT presisi tinggi untuk perakitan PCB.


Dalam industri SMT, printer pasta solder sangat penting untuk proses perakitan papan sirkuit cetak (PCB).
Printer SMT secara akurat menerapkan pasta solder ke PCB, memastikan penempatan komponen yang optimal. Presisi mereka secara langsung berdampak pada kualitas dan keandalan produk akhir, mengurangi cacat dan meningkatkan efisiensi produksi. Dengan kemajuan teknologi, printer pasta solder modern menawarkan kecepatan tinggi, fleksibilitas, dan operasi ramah pengguna, menjadikannya penting untuk memenuhi tuntutan lingkungan manufaktur yang serba cepat saat ini.

Pencetakan otomatis 4034

I.C.T-4034 Printer SMT Stensil SMT sepenuhnya otomatis



Ukuran PCB: 50*50 ~ 400*340mm
Ukuran bingkai stensil: 470*370 ~ 737*737mm
Pembersihan: Kering, basah, vakum, inti tabung pembersih: 410mm*Ø20mm; Kertas Pembersih: 380mm*10m
Inspeksi 2D standar
Waktu siklus: <7,0 detik

  • Aplikasi dalam perakitan PCB
    Dalam proses perakitan PCB, printer pasta solder adalah langkah pertama yang kritis. Lapisan seragam pasta solder secara langsung mempengaruhi efek solder komponen. Melalui pencetakan pasta solder presisi tinggi, printer pasta solder dapat memastikan bahwa ada jumlah pasta solder yang sesuai pada setiap bantalan, sehingga meningkatkan tingkat keberhasilan penempatan.
  • Dampak pada efisiensi produksi dan kualitas produk
    Menggunakan printer pasta solder dapat secara signifikan meningkatkan efisiensi produksi. Kecepatan tinggi dan ketepatan tinggi dari peralatan pencetakan pasta solder otomatis memungkinkan produksi massal dan mempersingkat siklus produksi. Selain itu, aplikasi yang akurat dari pasta solder mengurangi probabilitas cacat seperti sirkuit pendek dan solder dingin, sehingga meningkatkan kualitas produk secara keseluruhan. Koneksi solder yang andal tidak hanya meningkatkan kinerja papan tetapi juga mengurangi biaya pengerjaan ulang dan pemeliharaan.
Presisi tinggi

Printer stensil SMT direkayasa untuk akurasi yang luar biasa, memastikan bahwa pasta solder diterapkan secara seragam di setiap bantalan. Presisi ini sangat penting untuk penyolderan yang efektif, mengurangi kemungkinan cacat dan meningkatkan keandalan produk secara keseluruhan dalam pencetakan pasta solder.
Kecepatan dan efisiensi

Proses otomatis printer pasta solder secara signifikan meningkatkan kecepatan produksi, memungkinkan manufaktur volume tinggi tanpa mengurangi kualitas. Efisiensi ini tidak hanya mengurangi waktu manufaktur secara keseluruhan tetapi juga membantu memenuhi tenggat waktu yang ketat di pasar elektronik yang kompetitif.
Keserbagunaan

Printer pasta solder dapat mengakomodasi berbagai ukuran dan jenis PCB, membuatnya sangat mudah beradaptasi dengan kebutuhan produksi yang beragam. Baik untuk batch kecil atau operasi skala besar, printer ini sangat penting untuk aplikasi pencetakan pasta solder serbaguna.
Pengurangan limbah

Dengan memastikan aplikasi pasta solder yang tepat, printer stensil SMT meminimalkan penggunaan bahan berlebih. Pengurangan limbah ini mengarah pada biaya operasional yang lebih rendah dan berkontribusi terhadap keberlanjutan lingkungan, menjadikannya pilihan yang cerdas bagi produsen yang berfokus pada efisiensi.
Integrasi dengan peralatan lain

Printer pasta solder dengan mudah diintegrasikan dengan peralatan SMT lainnya, seperti mesin pick-and-place dan sistem solder. Integrasi yang mulus ini menciptakan jalur produksi yang ramping, meningkatkan alur kerja dan memaksimalkan produktivitas di seluruh proses pencetakan pasta solder.

Printer stensil SMT di jalur perakitan SMT

I.C.T menawarkan berbagai printer pasta solder SMT otomatis, termasuk model inline dan semi-otomatis sepenuhnya otomatis yang menampilkan vision assist.



Apakah Anda mencari otomatisasi lengkap, pengulangan yang tepat, atau fleksibilitas yang mudah, I.C.T memiliki printer stensil SMT yang dapat memenuhi kebutuhan spesifik perusahaan Anda.
Dari perakitan PCB rendah, menengah, volume tinggi, mesin I.C.T akan menyediakan pencetakan pasta solder yang dapat diandalkan.


Harap beri tahu kami ukuran papan PCB maksimum produk Anda, dan kami akan mengkonfigurasi printer stensil SMT yang sesuai untuk Anda.

  • Printer stensil SMT sepenuhnya-auto

    Berikan pencetakan presisi berkecepatan tinggi dengan intervensi manusia minimal, memaksimalkan efisiensi dan konsistensi untuk produksi skala besar.

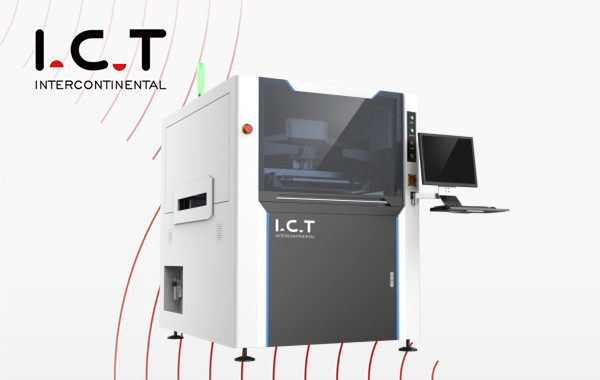

    Printer stensil otomatis sepenuhnya


    Fitur: Printer SMT ini beroperasi dengan intervensi manusia minimal, memanfaatkan otomatisasi canggih untuk tugas -tugas seperti penyelarasan stensil, pengeluaran tempel, dan inspeksi. Mereka dilengkapi dengan fitur -fitur seperti sistem penglihatan untuk penyelarasan yang tepat dan siklus pembersihan otomatis.
    Aplikasi: Ideal untuk lingkungan produksi volume tinggi, printer stensil SMT sepenuhnya otomatis sangat cocok untuk produsen yang ingin mengoptimalkan efisiensi dan konsistensi. Mereka sangat cocok untuk manufaktur elektronik skala besar di mana kecepatan dan presisi sangat penting.





    Klik pada gambar untuk menonton video jalur produksi LED.
    Spesifikasi printer stensil SMT sepenuhnya otomatis:

    Model I.C.T-4034 I.C.T-5134 I.C.T-5151 I.C.T-6534
    Ukuran bingkai 470*370 ~ 737*737mm 470*370 ~ 737*737mm 470*370 ~ 737*737mm 470*370 ~ 737*737mm
    Ketebalan bingkai 25 ~ 40mm
    Ukuran PCB 50*50 ~ 400*340mm 50*50 ~ 510*340mm 50*50 ~ 510*510mm 50*50 ~ 650*340mm
    Penyesuaian ketebalan PCB 0.4 ~ 6mm (Opsi: 10 ~ 15mm); Warpage <1%
    Ketebalan PCB Penyesuaian manual
    Tinggi transportasi 900 ± 20mm
    Arah transportasi Kanan kiri; Kanan-kiri; Kiri-kiri; Kanan kanan
    Kecepatan transportasi Maks 1500mm/s
    Sistem pendukung Blok Pin Magnetik/Tabel Up-Down Disesuaikan/Dukungan
    Sistem pembersih Kering, basah, vakum
    Akurasi pencetakan ± 0,025mm
    Catu daya AC 220 ± 10%, 50/60Hz, 3kw
    Dimensi (mm) 1220*1355*1500 1220*1550*1500 1220*1355*1500 1330*1370*1500

  • Printer stensil semi-otomatis



    Tawarkan pendekatan yang seimbang dengan fitur otomatis dan kontrol manual, menjadikannya serbaguna untuk produksi skala menengah dan ukuran batch yang fleksibel.

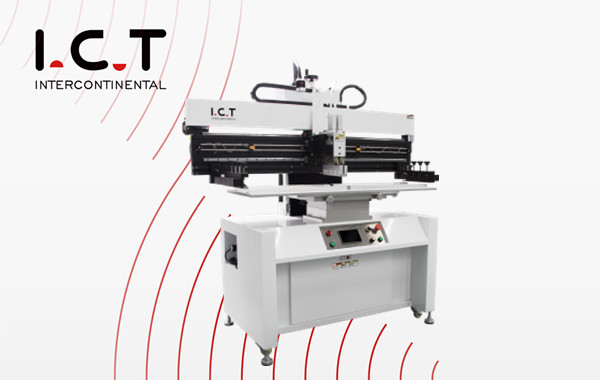

    Printer stensil semi-otomatis

    Fitur: Printer SMT ini memerlukan beberapa operasi manual, seperti memuat PCB dan mengatur pengaturan, sambil tetap menawarkan fitur otomatis seperti pengeluaran pasta pneumatik dan kecepatan cetak yang dapat disesuaikan. Mereka memberikan keseimbangan kenyamanan dan kontrol.
    Aplikasi: Terbaik untuk produksi skala menengah, printer stensil SMT semi-otomatis cocok untuk bisnis yang membutuhkan fleksibilitas dalam ukuran batch. Mereka melayani produsen yang ingin mengurangi tenaga kerja sambil mempertahankan beberapa tingkat pengawasan manual.









    Klik gambar untuk menonton video jalur produksi Smart Meter.

    Spesifikasi printer stensil semi-otomatis:

    Model I.C.T-P3 I.C.T-P6 I.C.T-P12 I.C.T-P15
    Ketepatan ± 0,05mm ± 0,05mm ± 0,05mm ± 0,05mm
    Ukuran PCB 300*350mm 600*350mm 1200*350mm 1500*350mm
    Ukuran platform 500*400mm 700*400mm 1250*400mm 1650*400mm
    Ukuran stensil (mm) 370*470-550*650 370*470-1000*650 370*470-1500*650 370*470-1750*650
    Ketebalan PCB 0.2-6mm
    Posisi stensil Manual
    Waktu siklus <10 detik.
    Konsumsi daya 200W
    Catu daya 1 ph, 220VAC 50/60Hz
    Tinggi platform 950mm
    Dimensi (l*w*h) 850*750*1650mm 1050*750*1650mm 1660*750*1650mm 2100*750*1650mm
    Opsi: Ukuran khusus dapat disesuaikan


  • Printer stensil SMT papan panjang



    Dirancang khusus untuk PCB yang diperluas, memastikan aplikasi pasta solder yang seragam di seluruh permukaan, ideal untuk industri yang membutuhkan presisi di papan sirkuit memanjang.

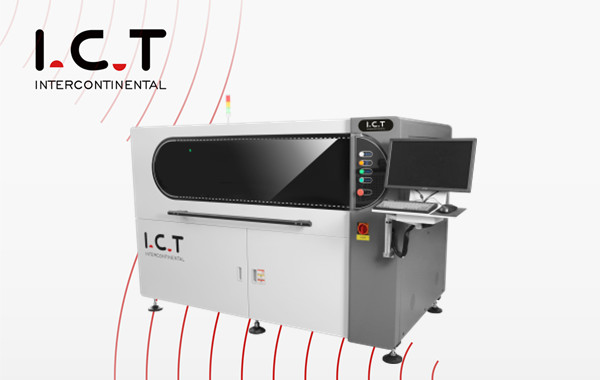

    Printer stensil papan panjang

    Fitur: Dirancang khusus untuk papan sirkuit cetak yang lebih panjang, printer SMT papan panjang ini memiliki area cetak yang diperluas dan sistem perataan khusus untuk mengakomodasi dimensi unik papan panjang. Mereka memastikan aplikasi pasta seragam di seluruh panjang papan.
    Aplikasi: Ideal untuk industri seperti telekomunikasi dan peralatan industri, printer stensil SMT papan panjang sangat penting untuk aplikasi yang membutuhkan aplikasi pasta solder yang akurat pada PCB memanjang, memastikan kinerja yang andal.




    Klik gambar untuk menonton video jalur produksi SMT/DIP.
    Spesifikasi printer stensil SMT papan panjang:

    Model I.C.T-1200 I.C.T-1500
    Ukuran bingkai (mm) 737*300 ~ 1500*750 1100*300 ~ 1800*750
    Ketebalan bingkai 25 ~ 40mm
    Ukuran PCB (mm) 80*50 ~ 1200*350 80*50 ~ 1500*450
    Ketebalan PCB 0.4 ~ 6mm (Pengaturan Program, Penyesuaian Otomatis)
    Tinggi transportasi 900 ± 20mm
    Mode Pemanasan IR (Hot Air Opsional)
    Transportasi tinggi 900 ± 20mm
    Arah transportasi Kanan kiri; Kanan-kiri; Kiri-kiri; Kanan kanan
    Sistem pendukung Blok Pin Magnetik/Tabel Up-Down Disesuaikan/Dukungan
    Sistem pembersih Kering, basah (vakum adalah opsi)
    Dimensi (l*w*h) L2200*W1200*H1500mm L2500*W1200*H1500mm

  • Printer printer stensil smt presisi

    Ini adalah mesin pencetakan pasta solder PCB manual, cocok untuk Produksi skala kecil dan proyek khusus di mana fleksibilitas sangat penting.

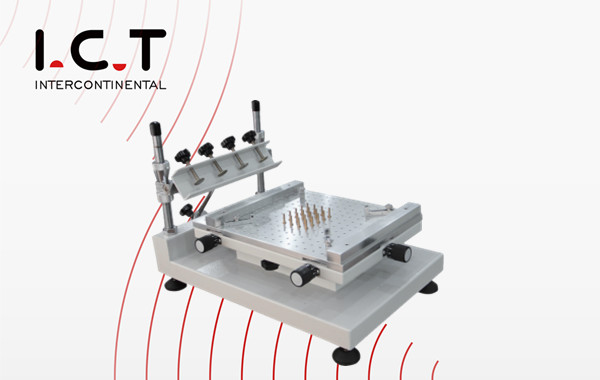

    Printer Stensil Manual Presisi
    Fitur: Printer SMT ini bergantung pada operasi manual, memungkinkan operator untuk mengontrol seluruh proses pencetakan. Mereka menawarkan kesederhanaan dan keserbagunaan, sering menampilkan kecepatan cetak yang dapat disesuaikan dan pemuatan stensil yang mudah.
    Aplikasi: Paling cocok untuk produksi skala kecil dan proyek-proyek khusus, printer precision smt stensil yang ideal untuk produsen yang membutuhkan fleksibilitas dan kontrol atas proses pencetakan. Mereka sempurna untuk pengaturan penelitian dan pengembangan atau menjalankan volume rendah di mana kustomisasi diperlukan.




    Spesifikasi Printer Stensil SMT Manual ：

    Model I.C.T SMT Manual Printer
    Ukuran platform kerja 300*400mm
    Ukuran Max PCB 300*300mm
    Ukuran stensil maks 370*470mm
    Kecepatan Kontrol dengan tangan
    Ketebalan 0-80mm
    Tinggi 190mm
    Presisi ± 0,01mm
    X, ukuran penyesuaian sumbu y 10mm
    Dimensi 540*380*390mm
    Berat 30kg

Bagaimana cara memilih printer pasta solder SMT yang tepat?

Kompleksitas Desain PCB:

Pertimbangkan kerumitan desain PCB Anda. Jika papan PCB Anda memiliki komponen pitch halus atau tata letak yang rumit, Anda akan memerlukan printer pasta solder yang menawarkan pengaturan presisi tinggi dan disesuaikan untuk mengakomodasi kompleksitas ini.


Skala Produksi:

Nilai persyaratan volume produksi Anda. Untuk pembuatan volume tinggi, printer pasta solder yang sepenuhnya otomatis sangat ideal untuk memaksimalkan efisiensi. Sebaliknya, untuk volume atau prototipe yang lebih rendah, printer pasta solder semi-otomatis atau manual mungkin cukup.


Analisis Efisiensi Biaya:

Pertimbangkan biaya keseluruhan mesin, termasuk biaya pembelian, pemeliharaan, dan operasional. Sementara printer SMT sepenuhnya otomatis hadir dengan biaya di muka yang lebih tinggi, mereka menawarkan penghematan jangka panjang dalam tenaga kerja dan meningkatkan efisiensi produksi. Untuk bisnis yang lebih kecil, printer SMT manual semi-otomatis atau presisi dapat memberikan opsi yang lebih ramah anggaran
.

Menurut ukuran Max PCB produk Anda untuk memilih mesin cetak SMT yang paling cocok dan ekonomis.

TIK-4034 |Printer Stensil SMT Sepenuhnya Otomatis
Printer Stensil SMT otomatis penuh
I.C.T-4034 |Printer Stensil SMT Sepenuhnya Otomatis
Menanyakan
Tambahkan ke Keranjang
TIK-5134 |Mesin SMT Printer Tempel Solder Otomatis Sepenuhnya Online untuk LED
Printer Stensil SMT otomatis penuh
I.C.T-5134 |Mesin SMT Printer Tempel Solder Otomatis Sepenuhnya Online untuk LED
Menanyakan
Tambahkan ke Keranjang
TIK-6534 |Mesin Cetak Tempel Solder SMT untuk Perakitan PCB
Printer Stensil SMT otomatis penuh
I.C.T-6534 |Mesin Cetak Tempel Solder SMT untuk Perakitan PCB
Menanyakan
Tambahkan ke Keranjang
TIK-6561 |Mesin SMT Cetak Pasta Solder Printer PCB Sepenuhnya Otomatis
Printer Stensil SMT otomatis penuh
I.C.T-6561 |Mesin SMT Cetak Pasta Solder Printer PCB Sepenuhnya Otomatis
Menanyakan
Tambahkan ke Keranjang
TIK-5151 |Printer Layar Mesin SMT PCB Tempel Solder Sepenuhnya Otomatis Untuk LED
Printer Stensil SMT otomatis penuh
I.C.T-5151 |Printer Layar Mesin SMT PCB Tempel Solder Sepenuhnya Otomatis Untuk LED
Menanyakan
Tambahkan ke Keranjang
TIK-P3 |Printer PCB Squeegee Ganda SMT Semi-Otomatis dengan Presisi Tinggi
Printer Stensil SMT semi-otomatis
I.C.T-P3 |Printer PCB Squeegee Ganda SMT Semi-Otomatis dengan Presisi Tinggi
Menanyakan
Tambahkan ke Keranjang
ICT-P6丨Mesin Cetak Pasta Solder SMD semi-otomatis Printer SMT
Printer Stensil SMT semi-otomatis
I.C.T-P6丨Mesin Cetak Pasta Solder SMD semi-otomatis Printer SMT
Menanyakan
Tambahkan ke Keranjang
TIK-P12 |Printer Stensil Layar SMT Semi-Otomatis Presisi Tinggi di Jalur Perakitan SMD
Printer Stensil SMT semi-otomatis
I.C.T-P12 |Printer Stensil Layar SMT Semi-Otomatis Presisi Tinggi di Jalur Perakitan SMD
Menanyakan
Tambahkan ke Keranjang
TIK-P15 |Mesin Printer Stensil SMT Berkecepatan Tinggi Model Semi-otomatis
Printer Stensil SMT semi-otomatis
I.C.T-P15 |Mesin Printer Stensil SMT Berkecepatan Tinggi Model Semi-otomatis
Menanyakan
Tambahkan ke Keranjang
TIK-1200 |Printer Stensil LED Sepenuhnya Otomatis SMT 1,2 Meter
Printer Stensil SMT otomatis penuh
I.C.T-1200 |Printer Stensil LED Sepenuhnya Otomatis SMT 1,2 Meter
Menanyakan
Tambahkan ke Keranjang
TIK-1500 |Printer Stensil PCB LED Sepenuhnya Otomatis Papan Panjang
Printer Stensil SMT otomatis penuh
I.C.T-1500 |Printer Stensil PCB LED Sepenuhnya Otomatis Papan Panjang
Menanyakan
Tambahkan ke Keranjang

Mengapa Memilih Kami

Keseluruhan solusi mesin SMT 0-1 untuk seluruh pabrik

9
w
Basis manufaktur
12000
㎡
Area pabrik
20
+
Insinyur Teknis
1600
+
Pelanggan secara global

Kasus global yang berhasil dan dukungan after-sale

Dimanapun Anda berada, kami akan berada di sana .
I.C.T memiliki pelanggan di seluruh dunia, apakah Anda berada di Eropa, Amerika, Afrika, Asia atau Oceania, kami hadir di pabrik Anda kapan pun Anda membutuhkan kami untuk memberikan dukungan teknis lokal.
  • Customized SMT Solution for Automotive Electronics Manufacturing in Europe.jpg
  • One-stop Smart Factory Solution for LED Lighting Manufacturing in Tajikistan.jpg
  • I.C.T Overseas Support in Uruguay .jpg
  • I.C.T New MALAYSIA SEMICON.jpg
  • I.C.T-New-MALAYSIA.jpg
  • I.C.T Global Technical Support for Customized Refolw oven in Malaysia.jpg
  • I.C.T-New-KAZAKHSTAN.jpg
  • I.C.T-New-EUROPE.jpg
  • I.C.T Delivers a Conformal Coating Line with Return Function in Mexico.jpg
  • I.C.T-global support-in europe.jpg

Apa yang klien kami katakan tentang I.C.T

Di I.C.T, kepuasan pelanggan adalah prioritas utama kami. Temukan mengapa para pemimpin industri mempercayai I.C.T untuk kebutuhan manufaktur SMT mereka.

Teknologi terkait dalam pencetakan pasta solder

Inspeksi Pasta Solder (SPI)

Solder Paste Inspection (SPI) adalah langkah kontrol kualitas kritis yang mengevaluasi volume, penyelarasan, dan konsistensi deposit pasta solder pada PCB setelah pencetakan. Ini bekerja bersama -sama dengan printer pasta solder untuk memastikan bahwa setiap bantalan menerima jumlah pasta yang benar. Sistem SPI menggunakan teknologi pengukuran 3D untuk mendeteksi cacat seperti pasta yang tidak mencukupi atau berlebihan, memastikan bahwa kinerja printer pasta solder memenuhi standar yang diperlukan. Mengintegrasikan SPI ke dalam lini produksi membantu menangkap masalah pencetakan lebih awal, meningkatkan hasil dan mengurangi pengerjaan ulang.
Kontak untuk detailnya

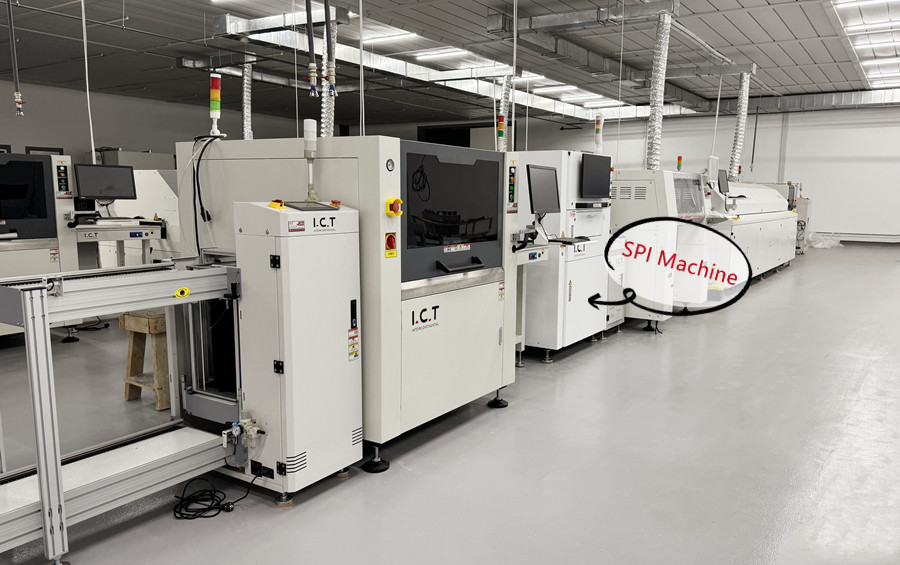

Sepenuhnya SMT Production Line dengan SPI
Jalur produksi sepenuhnya SMT dengan SPI
Inquriy sekarang

Pertanyaan yang sering diajukan tentang printer pasta solder

  • Apa itu printer pasta solder SMT?
    加 Created with Sketch.
    形状 Created with Sketch.
    SMT Solder Paste Printer adalah perangkat yang digunakan untuk menerapkan pasta solder secara merata pada papan sirkuit cetak (PCB). Ini menggunakan teknologi pencetakan yang tepat untuk menerapkan pasta solder ke pola sirkuit yang dirancang untuk menyediakan titik koneksi yang andal untuk penempatan komponen berikutnya. Printer SMT biasanya beroperasi sepenuhnya atau semi-otomatis dan dapat mengakomodasi berbagai ukuran dan jenis PCB.
  • Apa prinsip kerja printer pasta solder SMT?
    加 Created with Sketch.
    形状 Created with Sketch.
    Printer SMT menggunakan stensil atau layar untuk mendistribusikan pasta solder secara merata pada bantalan PCB, menggunakan metode mekanik atau manual untuk aplikasi.
  • Bagaimana cara memilih printer pasta solder SMT yang tepat?
    加 Created with Sketch.
    形状 Created with Sketch.
    Saat memilih printer pasta solder, pertimbangkan kompleksitas desain PCB, skala produksi, dan anggaran Anda. Desain kompleksitas tinggi cocok untuk printer sepenuhnya otomatis, sementara produksi skala kecil dapat mengambil manfaat dari model semi-otomatis atau manual.
  • Apa titik pemeliharaan utama untuk printer pasta solder SMT?
    加 Created with Sketch.
    形状 Created with Sketch.
    Bersihkan area pencetakan dan stensil secara teratur, periksa keausan pada komponen mekanis, dan lakukan kalibrasi yang diperlukan dan pemeliharaan profesional untuk memastikan operasi yang efisien.
  • Apa masalah umum dengan printer pasta solder SMT dan solusinya?
    加 Created with Sketch.
    形状 Created with Sketch.
    Masalah umum termasuk aplikasi pasta solder yang tidak merata dan misalignment. Solusi melibatkan penyesuaian pengaturan printer, memeriksa kualitas stensil dan tempel, dan melakukan pemeliharaan yang diperlukan.
  • Bagaimana cara meningkatkan efisiensi produksi printer pasta solder SMT saya?
    加 Created with Sketch.
    形状 Created with Sketch.
    Mengoptimalkan parameter pencetakan, melakukan pemeliharaan rutin, dan operator pelatihan dapat secara signifikan meningkatkan efisiensi produksi.
  • Apakah Anda memberikan dukungan purna jual?
    加 Created with Sketch.
    形状 Created with Sketch.
    Ya, kami menawarkan dukungan purna jual yang komprehensif, layanan 7*24 jam, termasuk instalasi, pelatihan, dan layanan pemeliharaan untuk memastikan peralatan Anda tetap dalam kondisi optimal.
  • Pencetakan Layar vs. Pencetakan Stensil
    加 Created with Sketch.
    形状 Created with Sketch.
    Sementara kedua metode menerapkan pasta solder ke PCB, pencetakan stensil lebih sering digunakan dalam pembuatan SMT untuk presisi dan pengulangan yang lebih tinggi. Pencetakan layar secara historis digunakan tetapi tidak memiliki kontrol halus yang diperlukan untuk elektronik modern. Pencetakan stensil, sebaliknya, menggunakan stensil logam untuk menerapkan pasta solder tepat pada setiap papan, yang sangat penting untuk desain PCB kepadatan tinggi. Printer pasta solder mengandalkan pencetakan stensil untuk memberikan hasil yang akurat dan berulang, terutama untuk tata letak yang kompleks dan komponen kecil. Pilihan antara metode ini tergantung pada persyaratan spesifik desain PCB, dengan pencetakan stensil menjadi metode yang disukai untuk sebagian besar aplikasi SMT karena presisi.
