TIK-P6
I.C.T
| Kuantitas: | |
|---|---|

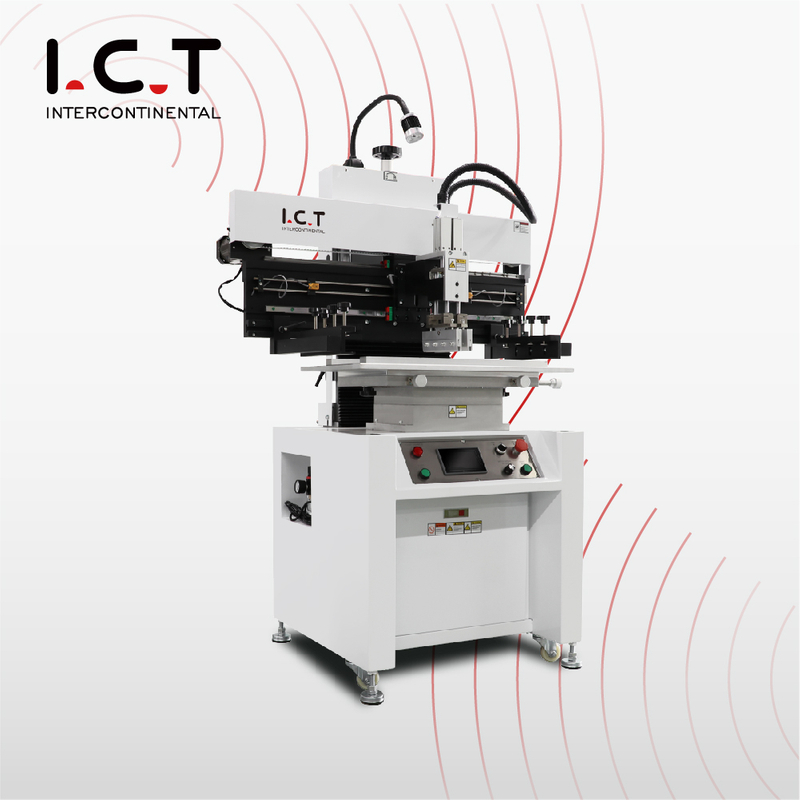

| Mesin Cetak Pasta Solder ICT-P6 Presisi Tinggi
Mesin Cetak Pasta Solder SMD Semi-otomatis ICT-P6 menggunakan panduan linier TBI Taiwan dan sensor Omron Jepang untuk mengunci akurasi pengulangan ±0,05mm bahkan setelah jutaan siklus. Silinder presisi tinggi ganda yang independen ditambah rel geser ganda menjaga tekanan tetap seragam di seluruh stensil. Platform modular 700×400 mm dengan pin bidal acak menangani PCB satu atau dua sisi dengan ketebalan 0,2-6 mm dan mengubah ukuran dalam hitungan detik. Layar sentuh berbahasa Inggris dengan fungsi pengajaran menawarkan mode manual, semi-otomatis, dan otomatis penuh. Waktu siklus tetap di bawah 10 detik, menjadikan Printer SMT ini sempurna untuk penerangan LED, elektronik konsumen, modul otomotif, dan produksi campuran tinggi volume menengah.
| Fitur
Pin universal dan blok pendukung cocok untuk setiap pola lubang pada PCB satu atau dua sisi – ukuran pin yang berbeda membuat pemosisian menjadi sederhana, akurat, dan dapat disesuaikan sepenuhnya dalam hitungan menit. Motor stepper SANYO/Leadshine impor yang dipadukan dengan rel panduan presisi TBI Taiwan menghilangkan getaran sepenuhnya. Sistem alat pembersih yg terbuat dr karet diangkat secara manual untuk pengisian dan pembersihan pasta solder yang cepat. Sensor batas memperpendek jarak perjalanan secara otomatis dan melindungi komponen mekanis. Kombinasi ini memberikan stabilitas yang kokoh pada Printer SMT SMT Semi-otomatis, offset nol, dan hasil pencetakan sempurna setiap siklus pada papan 600mm.
Struktur squeegee sambungan langsung menggunakan dua silinder SMC/FESTO independen dan rel pemosisian geser ganda untuk mengontrol tekanan dalam toleransi 0,01 mm. Desain bilah suspensi menyebarkan pasta lebih merata dibandingkan sistem penyapu tunggal. Layar sentuh dengan MMI bahasa Inggris yang ramah menawarkan mode pengajaran, navigasi, dan tiga pilihan pengoperasian. Suku cadang inti dari Omron, Delta, IGUS, dan Samkoon menjaga Printer Stensil SMD tetap beroperasi 24/7 dengan tingkat kegagalan hampir nol, biaya pemeliharaan minimum, dan waktu kerja maksimum untuk pabrik yang sedang berkembang.
| Spesifikasi
| Model | hal3 | hal6 | hal12 | Hlm15 |
| Ketepatan | +/- 0,05mm | +/- 0,05mm | +/- 0,05mm | +/- 0,05mm |
| Ukuran PCB | 300x350mm | 600x350mm | 1200x350mm | 1500x350mm |
| Ukuran platform | 320x400mm | 700x400mm | 1350x400mm | 1650x400mm |
| Ukuran stensil (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| Ketebalan PCB | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| Penempatan Stensil | petunjuk | petunjuk | petunjuk | petunjuk |
| Waktu Siklus | < 10 Detik. | < 10 Detik. | < 12 Detik. | < 12 Detik. |
| Konsumsi Daya | 200 watt | 200 watt | 220 watt | 220 watt |
| Catu Daya | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| Tekanan udara | 4,5-6kg/cm | 4,5-6kg/cm | 4,5-6kg/cm | 4,5-6kg/cm |
| Kecepatan Alat Pembersih | 0-200mm/detik | 0-1200mm/detik | 0-200mm/detik | 0-200mm/detik |
| Dimensi | 850x750x1650mm | 1050x750x1650mm | 1660x750x1650 mm | 2100x750x1650mm |
| Berat | 280Kg | 300 kg | 356Kg | 430Kg |
| Panjang Penyapu | 250mm | 250mm | 250mm | 250mm |
| Tinggi platform | 950mm | 950mm | 950mm | 950mm |
| Opsi: Ukuran khusus dapat disesuaikan | ||||
* ICT terus mengerjakan kualitas dan kinerja, spesifikasi dan tampilan dapat diperbarui tanpa pemberitahuan tertentu.
| Daftar Peralatan Jalur SMT
Solusi lini ICT SMT dilengkapi peralatan canggih untuk perakitan PCB yang efisien dan tepat. Jalur SMT yang sepenuhnya otomatis mencakup loader, printer otomatis untuk aplikasi pasta solder yang akurat, mesin pick-and-place untuk penempatan komponen yang presisi, oven reflow untuk penyolderan yang andal, dan sistem AOI untuk pemeriksaan cacat menyeluruh. Lini Produksi PCBA Berkualitas Tinggi ini memastikan kelancaran pengoperasian, keandalan tinggi, dan perakitan SMT berbiaya rendah, memenuhi beragam kebutuhan industri.
| Nama Produk | Tujuan di Jalur SMT |
|---|---|
| Penumpuk Penumpukan PCB | Secara otomatis memuat PCB kosong ke saluran. |
| Pencetak Layar SMT | Mencetak pasta solder pada bantalan PCB secara akurat. |
| Mesin Pemasangan SMT | Memasang komponen ke PCB dengan tepat. |
| Oven Aliran Ulang Nitrogen | Melelehkan solder untuk membentuk sambungan padat. |
| Mesin AOI daring | Memeriksa sambungan solder dan cacat penempatan. |
| Mesin SPI SMT | Memeriksa tinggi dan kualitas pasta solder. |
Memeriksa integritas sambungan solder internal dan mendeteksi cacat tersembunyi. | |
| Mesin pembersih PCB | Digunakan untuk membersihkan PCB, stensil, perlengkapan, nozel, dll. |
| Pemisah PCB berpotongan V | Potong PCBA menjadi produk akhir |
| Peralatan penelusuran | Merekam dan melacak data produksi: Mesin penandaan laser PCBA / Label Mounter / Printer Inkjet |
| Studi Kasus Keberhasilan Pelanggan – Pabrik LED Arab Saudi
Pada tahun 2025, pelanggan Arab Saudi yang memproduksi lampu bohlam LED memesan lini SMT lengkap termasuk Mesin Cetak Pasta Solder ICT-P6, pick-and-place JUKI RS-1R, dan oven reflow L8. Dua insinyur TIK terbang ke pabrik, menyelesaikan instalasi dalam dua hari dan melatih tim lokal selama tujuh hari penuh. Produk ini memulai produksi massal keesokan harinya dengan kualitas pencetakan sempurna pada panel LED 600mm dan tanpa cacat. Pelanggan sangat puas dengan kinerja yang stabil, pengemasan kotak kayu yang hati-hati dan tidak rusak, serta dukungan teknisi secepat kilat yang menghemat waktu proses debug selama berminggu-minggu.
| Global Dukungan Layanan & Pelatihan
ICT menyediakan layanan siap pakai yang nyata: desain tata letak jalur gratis, uji penerimaan pabrik, pengiriman laut/udara profesional, pemasangan di lokasi, pelatihan langsung selama 7-10 hari, suku cadang gratis selama satu tahun, dukungan jarak jauh seumur hidup melalui WeChat/TeamViewer, pengoptimalan proses, dan saran peningkatan di masa mendatang. 20 teknisi berpengalaman kami melayani 72 negara dengan jaminan respons 4 jam, online 24/7. Setiap Mesin Cetak Pasta Solder melewati uji penuaan beban penuh selama 48 jam ditambah inspeksi fungsi 100% di pabrik kami yang bersertifikasi ISO9001 seluas 12.000 m². Pelanggan menikmati startup tanpa risiko, downtime lebih rendah, hasil lebih tinggi, dan kemitraan jangka panjang sejati yang tumbuh bersama bisnis mereka.
| Ulasan Pelanggan
Lebih dari 1600 pabrik di 72 negara mempercayai solusi terpadu ICT dan dukungan teknis global yang kuat. Mereka menyukai layanan siap pakai kami, pengemasan yang cermat, pelatihan profesional di tempat, respons ultra-cepat, dan perawatan seumur hidup yang andal. Pelanggan terus memperluas lini produknya bersama kami karena kami membantu mereka menghasilkan lebih banyak, menghasilkan lebih banyak, dan mengurangi rasa khawatir – kepuasan nyata dan kerja sama saling menguntungkan dalam jangka panjang setiap saat.
| Sertifikasi dan Standar
Setiap Mesin Cetak Pasta Solder ICT memiliki sertifikat CE, RoHS, ISO9001:2015 dan berbagai paten penemuan. Pengujian keamanan penuh dan manajemen kualitas yang ketat di laboratorium kami memenuhi standar Eropa, Amerika, dan internasional. Sertifikat ini membuktikan komitmen kuat kami terhadap perlindungan lingkungan, keselamatan pekerja, penghematan energi, dan keandalan jangka panjang yang dapat dipercaya pelanggan selama bertahun-tahun dalam produksi besar.
| Tentang Perusahaan ICT dan Pabrik Kami
Didirikan pada tahun 2012, ICT memiliki pabrik modern seluas 12.000m² di Dongguan dengan 89 staf dan 20 insinyur penuh waktu. Kami meneliti, merancang, merakit, dan menguji sendiri setiap mesin di bawah sistem ISO9001 yang lengkap. Melayani lebih dari 1600 pelanggan di 72 negara, kami berkembang pesat dengan selalu memberikan peralatan berkualitas tinggi, harga jujur, dan dukungan seumur hidup. Delapan kantor di luar negeri ditambah mitra lokal berarti bantuan profesional selalu tersedia.
| Mesin Cetak Pasta Solder ICT-P6 Presisi Tinggi
Mesin Cetak Pasta Solder SMD Semi-otomatis ICT-P6 menggunakan panduan linier TBI Taiwan dan sensor Omron Jepang untuk mengunci akurasi pengulangan ±0,05mm bahkan setelah jutaan siklus. Silinder presisi tinggi ganda yang independen ditambah rel geser ganda menjaga tekanan tetap seragam di seluruh stensil. Platform modular 700×400 mm dengan pin bidal acak menangani PCB satu atau dua sisi dengan ketebalan 0,2-6 mm dan mengubah ukuran dalam hitungan detik. Layar sentuh berbahasa Inggris dengan fungsi pengajaran menawarkan mode manual, semi-otomatis, dan otomatis penuh. Waktu siklus tetap di bawah 10 detik, menjadikan Printer SMT ini sempurna untuk penerangan LED, elektronik konsumen, modul otomotif, dan produksi campuran tinggi volume menengah.
| Fitur
Pin universal dan blok pendukung cocok untuk setiap pola lubang pada PCB satu atau dua sisi – ukuran pin yang berbeda membuat pemosisian menjadi sederhana, akurat, dan dapat disesuaikan sepenuhnya dalam hitungan menit. Motor stepper SANYO/Leadshine impor yang dipadukan dengan rel panduan presisi TBI Taiwan menghilangkan getaran sepenuhnya. Sistem alat pembersih yg terbuat dr karet diangkat secara manual untuk pengisian dan pembersihan pasta solder yang cepat. Sensor batas memperpendek jarak perjalanan secara otomatis dan melindungi komponen mekanis. Kombinasi ini memberikan stabilitas yang kokoh pada Printer SMT SMT Semi-otomatis, offset nol, dan hasil pencetakan sempurna setiap siklus pada papan 600mm.
Struktur squeegee sambungan langsung menggunakan dua silinder SMC/FESTO independen dan rel pemosisian geser ganda untuk mengontrol tekanan dalam toleransi 0,01 mm. Desain bilah suspensi menyebarkan pasta lebih merata dibandingkan sistem penyapu tunggal. Layar sentuh dengan MMI bahasa Inggris yang ramah menawarkan mode pengajaran, navigasi, dan tiga pilihan pengoperasian. Suku cadang inti dari Omron, Delta, IGUS, dan Samkoon menjaga Printer Stensil SMD tetap beroperasi 24/7 dengan tingkat kegagalan hampir nol, biaya pemeliharaan minimum, dan waktu kerja maksimum untuk pabrik yang sedang berkembang.
| Spesifikasi
| Model | hal3 | hal6 | hal12 | Hlm15 |
| Ketepatan | +/- 0,05mm | +/- 0,05mm | +/- 0,05mm | +/- 0,05mm |
| Ukuran PCB | 300x350mm | 600x350mm | 1200x350mm | 1500x350mm |
| Ukuran platform | 320x400mm | 700x400mm | 1350x400mm | 1650x400mm |
| Ukuran stensil (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| Ketebalan PCB | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| Penempatan Stensil | petunjuk | petunjuk | petunjuk | petunjuk |
| Waktu Siklus | < 10 Detik. | < 10 Detik. | < 12 Detik. | < 12 Detik. |
| Konsumsi Daya | 200 watt | 200 watt | 220 watt | 220 watt |
| Catu Daya | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| Tekanan udara | 4,5-6kg/cm | 4,5-6kg/cm | 4,5-6kg/cm | 4,5-6kg/cm |
| Kecepatan Alat Pembersih | 0-200mm/detik | 0-1200mm/detik | 0-200mm/detik | 0-200mm/detik |
| Dimensi | 850x750x1650mm | 1050x750x1650mm | 1660x750x1650 mm | 2100x750x1650mm |
| Berat | 280Kg | 300 kg | 356Kg | 430Kg |
| Panjang Penyapu | 250mm | 250mm | 250mm | 250mm |
| Tinggi platform | 950mm | 950mm | 950mm | 950mm |
| Opsi: Ukuran khusus dapat disesuaikan | ||||
* ICT terus mengerjakan kualitas dan kinerja, spesifikasi dan tampilan dapat diperbarui tanpa pemberitahuan tertentu.
| Daftar Peralatan Jalur SMT
Solusi lini ICT SMT dilengkapi peralatan canggih untuk perakitan PCB yang efisien dan tepat. Jalur SMT yang sepenuhnya otomatis mencakup loader, printer otomatis untuk aplikasi pasta solder yang akurat, mesin pick-and-place untuk penempatan komponen yang presisi, oven reflow untuk penyolderan yang andal, dan sistem AOI untuk pemeriksaan cacat menyeluruh. Lini Produksi PCBA Berkualitas Tinggi ini memastikan kelancaran pengoperasian, keandalan tinggi, dan perakitan SMT berbiaya rendah, memenuhi beragam kebutuhan industri.
| Nama Produk | Tujuan di Jalur SMT |
|---|---|
| Penumpuk Penumpukan PCB | Secara otomatis memuat PCB kosong ke saluran. |
| Pencetak Layar SMT | Mencetak pasta solder pada bantalan PCB secara akurat. |
| Mesin Pemasangan SMT | Memasang komponen ke PCB dengan tepat. |
| Oven Aliran Ulang Nitrogen | Melelehkan solder untuk membentuk sambungan padat. |
| Mesin AOI daring | Memeriksa sambungan solder dan cacat penempatan. |
| Mesin SPI SMT | Memeriksa tinggi dan kualitas pasta solder. |
Memeriksa integritas sambungan solder internal dan mendeteksi cacat tersembunyi. | |
| Mesin pembersih PCB | Digunakan untuk membersihkan PCB, stensil, perlengkapan, nozel, dll. |
| Pemisah PCB berpotongan V | Potong PCBA menjadi produk akhir |
| Peralatan penelusuran | Merekam dan melacak data produksi: Mesin penandaan laser PCBA / Label Mounter / Printer Inkjet |
| Studi Kasus Keberhasilan Pelanggan – Pabrik LED Arab Saudi
Pada tahun 2025, pelanggan Arab Saudi yang memproduksi lampu bohlam LED memesan lini SMT lengkap termasuk Mesin Cetak Pasta Solder ICT-P6, pick-and-place JUKI RS-1R, dan oven reflow L8. Dua insinyur TIK terbang ke pabrik, menyelesaikan instalasi dalam dua hari dan melatih tim lokal selama tujuh hari penuh. Produk ini memulai produksi massal keesokan harinya dengan kualitas pencetakan sempurna pada panel LED 600mm dan tanpa cacat. Pelanggan sangat puas dengan kinerja yang stabil, pengemasan kotak kayu yang hati-hati dan tidak rusak, serta dukungan teknisi secepat kilat yang menghemat waktu proses debug selama berminggu-minggu.
| Global Dukungan Layanan & Pelatihan
ICT menyediakan layanan siap pakai yang nyata: desain tata letak jalur gratis, uji penerimaan pabrik, pengiriman laut/udara profesional, pemasangan di lokasi, pelatihan langsung selama 7-10 hari, suku cadang gratis selama satu tahun, dukungan jarak jauh seumur hidup melalui WeChat/TeamViewer, pengoptimalan proses, dan saran peningkatan di masa mendatang. 20 teknisi berpengalaman kami melayani 72 negara dengan jaminan respons 4 jam, online 24/7. Setiap Mesin Cetak Pasta Solder melewati uji penuaan beban penuh selama 48 jam ditambah inspeksi fungsi 100% di pabrik kami yang bersertifikasi ISO9001 seluas 12.000 m². Pelanggan menikmati startup tanpa risiko, downtime lebih rendah, hasil lebih tinggi, dan kemitraan jangka panjang sejati yang tumbuh bersama bisnis mereka.
| Ulasan Pelanggan
Lebih dari 1600 pabrik di 72 negara mempercayai solusi terpadu ICT dan dukungan teknis global yang kuat. Mereka menyukai layanan siap pakai kami, pengemasan yang cermat, pelatihan profesional di tempat, respons ultra-cepat, dan perawatan seumur hidup yang andal. Pelanggan terus memperluas lini produknya bersama kami karena kami membantu mereka menghasilkan lebih banyak, menghasilkan lebih banyak, dan mengurangi rasa khawatir – kepuasan nyata dan kerja sama saling menguntungkan dalam jangka panjang setiap saat.
| Sertifikasi dan Standar
Setiap Mesin Cetak Pasta Solder ICT memiliki sertifikat CE, RoHS, ISO9001:2015 dan berbagai paten penemuan. Pengujian keamanan penuh dan manajemen kualitas yang ketat di laboratorium kami memenuhi standar Eropa, Amerika, dan internasional. Sertifikat ini membuktikan komitmen kuat kami terhadap perlindungan lingkungan, keselamatan pekerja, penghematan energi, dan keandalan jangka panjang yang dapat dipercaya pelanggan selama bertahun-tahun dalam produksi besar.
| Tentang Perusahaan ICT dan Pabrik Kami
Didirikan pada tahun 2012, ICT memiliki pabrik modern seluas 12.000m² di Dongguan dengan 89 staf dan 20 insinyur penuh waktu. Kami meneliti, merancang, merakit, dan menguji sendiri setiap mesin di bawah sistem ISO9001 yang lengkap. Melayani lebih dari 1600 pelanggan di 72 negara, kami berkembang pesat dengan selalu memberikan peralatan berkualitas tinggi, harga jujur, dan dukungan seumur hidup. Delapan kantor di luar negeri ditambah mitra lokal berarti bantuan profesional selalu tersedia.
