Solusi SMT perakitan PCB elektronik tingkat lanjut untuk komputer dan telepon

Tampilan:0     Penulis:Editor Situs     Publikasikan Waktu: 2023-03-27      Asal:Situs

Menanyakan

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button


perangkat elektronik

Komputer dan telepon


Komputer dan ponsel adalah produk elektronik paling umum dalam kehidupan sehari -hari kita. Mereka semua mengadopsi teknologi elektronik dan teknologi komunikasi modern, memberikan kenyamanan dan hiburan yang luar biasa bagi orang -orang.

Komputer terdiri dari unit pemrosesan pusat, memori, hard disk, kartu grafis, motherboard, catu daya, dll., Digunakan untuk komputasi, penyimpanan, pemrosesan dan tampilan berbagai informasi.

Ponsel ini adalah terminal komunikasi portabel, terdiri dari prosesor, memori, layar, kamera, baterai, dan sebagainya.


Teknologi SMT adalah salah satu teknologi produksi yang paling umum digunakan dalam industri manufaktur elektronik, banyak digunakan dalam produksi ponsel dan papan PCB komputer.

Untuk papan PCB, teknologi SMT dapat mewujudkan pemasangan otomatis komponen elektronik yang presisi tinggi dan pengelasan reflow cepat, secara efektif meningkatkan efisiensi dan kualitas produksi. Pada saat yang sama, teknologi SMT juga dapat mencapai miniaturisasi dan papan sirkuit ringan, membuat ponsel dan komputer lebih portabel dan mudah digunakan.


Produksi dan pembuatan produk ini tidak dapat dipisahkan dari proses produksi SMT dan DIP.

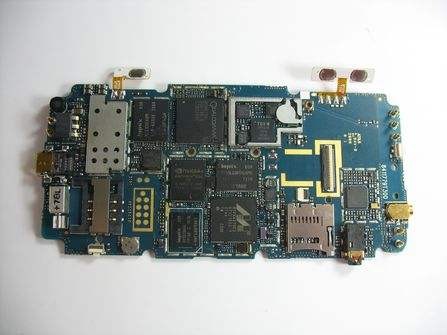

Dewan Ponsel PCB

PCBA Mobile

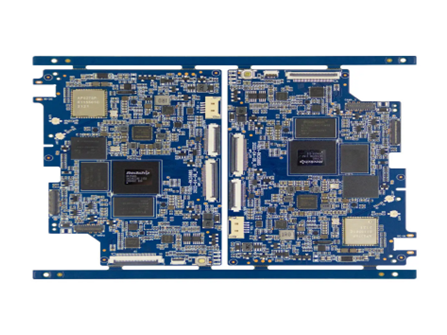

Papan PCB dari komputer tablet

Pcba pc tablet

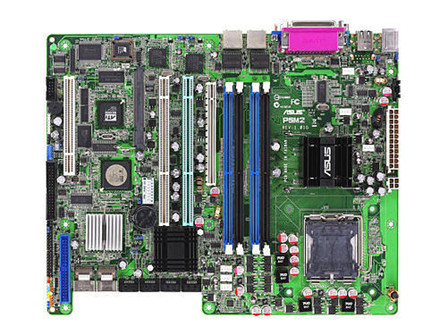

PCBA komputer

PCBA komputer


SMT ( Surface Mount Technology ) dan DIP ( paket in-line ganda ) adalah dua proses berbeda yang digunakan dalam perakitan komputer dan ponsel PCB.


Proses SMT terutama digunakan untuk memasang komponen yang dipasang di permukaan, seperti microchip, kapasitor, resistor, dan induktor, langsung ke permukaan PCB. Metode ini sangat otomatis, memanfaatkan pemasok chip presisi untuk menempatkan komponen dengan akurasi yang luar biasa, seringkali dalam ± 30μm. SMT sangat ideal untuk desain PCB yang kompak dan kepadatan tinggi, yang umum di smartphone dan laptop, di mana optimasi ruang sangat penting. Proses ini mendukung integrasi komponen canggih seperti modul sistem-on-chip (SOC) dan sensor miniatur, memungkinkan perangkat untuk memberikan kinerja tinggi dalam faktor bentuk ramping. Selain itu, SMT meningkatkan integritas sinyal dan mengurangi kapasitansi parasit, yang sangat penting untuk prosesor berkecepatan tinggi dan modul memori di komputer dan perangkat seluler yang mendukung 5G.


Sebaliknya, proses DIP berfokus pada komponen melalui lubang, seperti soket, sakelar, dan konektor, yang dimasukkan ke dalam lubang yang telah dibor sebelumnya di PCB dan disolder di tempatnya. Dip dinilai karena kekokohan mekanisnya, membuatnya cocok untuk komponen yang mengalami interaksi fisik yang sering, seperti port USB atau sakelar daya pada komputer. Meskipun kurang otomatis daripada SMT, DIP memastikan daya tahan dalam aplikasi di mana komponen harus menahan stres, seperti di laptop kasar atau perangkat seluler yang dirancang untuk lingkungan yang keras. Proses ini juga digunakan untuk komponen warisan atau modul khusus yang membutuhkan pemasangan aman untuk mempertahankan keandalan jangka panjang.


Baik SMT dan DIP memiliki keunggulan yang berbeda dan dipilih berdasarkan kebutuhan spesifik perangkat. SMT unggul dalam produksi volume tinggi dan miniaturisasi, penting untuk smartphone modern dengan PCB multilayer yang rumit. Dip, bagaimanapun, lebih disukai untuk komponen yang membutuhkan penahan fisik yang kuat, memastikan stabilitas di perangkat seperti PC desktop dengan slot ekspansi modular. Dalam banyak kasus, pendekatan hibrida yang menggabungkan SMT dan DIP digunakan untuk menyeimbangkan kinerja dan daya tahan. Misalnya, PCB smartphone dapat menggunakan SMT untuk prosesor dan chip memori, sementara Dip mengamankan port pengisian daya. Untuk meningkatkan kinerja perangkat, produsen menggabungkan bahan khusus seperti busa pelindung EMI dalam rakitan tertentu.

Bahan ini, sering ditempatkan secara diam -diam di dalam tata letak PCB, mengurangi gangguan elektromagnetik, memastikan pengoperasian komponen sensitif yang stabil seperti antena di ponsel. Pilihan SMT, DIP, atau kombinasinya tergantung pada faktor -faktor seperti jenis komponen, faktor bentuk perangkat, dan skala produksi. Dengan memanfaatkan proses -proses ini secara strategis, produsen mencapai ketepatan, efisiensi, dan keandalan yang diminta oleh komputer dan ponsel saat ini, mendorong inovasi dalam elektronik konsumen.



Rincian lebih lanjut tentang solusi SMT perakitan PCB elektronik canggih untuk komputer dan ponsel, silakan hubungi kami secara bebas.


Berikut ini adalah solusi untuk referensi Anda.


Proses SMT: Pencetakan Tempel Solder-> Inspeksi SPI-> Pemasangan Komponen- > Inspeksi Optik AOI-> Solder Reflow-> Inspeksi Optik AOI-> Inspeksi X-Ray


Elektronik Lanjutan PCB Assembly SMT Peralatan Solusi Lengkap sebagai berikut :: 1 orang untuk mengoperasikan seluruh baris, 1 orang untuk membantu, total 2 orang.


Baris SMT


Proses DIP: Plug-in-> Welding-> Maintenance-> PCB Depaneling Machine


Elektronik Lanjutan PCB Assembly Dip Peralatan Solusi Line-Line Sebagai berikut: Personel disesuaikan sesuai dengan produk, 8-20 orang.

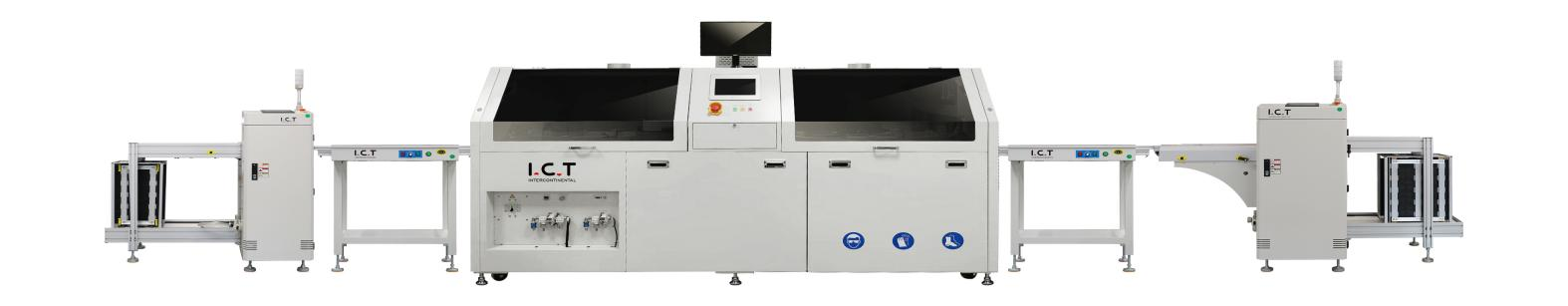

Celup solusi solder gelombang selektif


- Loader PCB otomatis

- Konveyor PCB

- Mesin Solder Gelombang Selektif On-Line

- Konveyor PCB

- Pembongkaran PCB Otomatis


Data Solusi :


Smt Evaluasi Kapasitas 3 set mesin pick and place; Kapasitas Produksi 55.000-65.000chip/jam
Kekuatan total 85 kW Daya operasi 20 kw
Produk yang berlaku Komponen SMD dalam 100 pcs, 0201-45mm, Max PCB Lebar 350mm
MENCELUPKAN Evaluasi Kapasitas Tergantung pada jumlah bintik, 2-3 detik per tempat.
Kekuatan total 70 kW (2 set)
Daya operasi 20 kW (2 set)
Produk yang berlaku Persyaratan Produk Medium dan High-End, Max PCB Lebar 350mm
SMT+ Dip
Ukuran lokakarya L30M x W15m, Total Area 450 ㎡



Jika Anda adalah pabrik untuk memproduksi komputer dan ponsel, silakan hubungi kami untuk SMT & DIP Solution PCB Assembly.
