| Pengenalan Printer Stensil Sepenuhnya Otomatis SMT
Printer Stensil Sepenuhnya Otomatis SMT dari ICT adalah pilihan utama untuk perakitan PCB modern. Mesin ini menawarkan presisi dan kecepatan tinggi, dengan siklus pencetakan 7 detik dan akurasi ±0,025mm. Ini mengotomatiskan aplikasi pasta solder, mengurangi kesalahan manual dan pemborosan sekaligus meningkatkan kualitas. Dirancang untuk industri seperti elektronik konsumen, LED, dan otomotif, produk ini dilengkapi kalibrasi PCB otomatis, tekanan alat pembersih karet yang dapat disesuaikan, dan pembersihan stensil. ICT mengintegrasikan sistem Industri 4.0 dan MES untuk solusi pabrik cerdas. Dengan pengoperasian yang mudah di Windows 10 dan bahan tahan lama dari merek ternama, ini memastikan keandalan jangka panjang. Printer ini membantu pabrik meningkatkan produktivitas dan memenuhi beragam kebutuhan dengan kinerja yang efisien dan stabil.
| Fitur
Printer PCB menghasilkan presisi tinggi dengan akurasi posisi berulang ±0,01mm dan akurasi pencetakan ±0,025mm. Hal ini memastikan setiap lapisan pasta solder diterapkan dengan sempurna, mengurangi kesalahan dalam perakitan PCB. Sistem penglihatan canggih menggunakan lampu cincin seragam dan sumber cahaya koaksial untuk mengidentifikasi berbagai jenis PCB, termasuk pelapisan timah dan FPC. Presisi ini ideal untuk PCB dengan nada halus, sehingga cocok untuk LED dan elektronik otomotif yang mengutamakan kualitas.
Dengan siklus pencetakan 7 detik, printer ini mempercepat jalur produksi secara signifikan. Pengaturan perubahan jalur cepat memungkinkan penyesuaian cepat, meminimalkan waktu henti. Fitur ini sangat cocok untuk pabrik yang perlu menangani pesanan dalam jumlah besar secara efisien. Sistem kontrol otomatis menyesuaikan kecepatan dan jarak pemisahan, memastikan hasil yang konsisten. Kecepatan ini, dipadukan dengan kemampuan pengulangan yang tinggi, membantu memenuhi tenggat waktu yang ketat sekaligus mempertahankan hasil berkualitas tinggi.
Printer ini dilengkapi sistem pembersihan otomatis dengan opsi kering, basah, dan vakum. Fitur ini menghilangkan pasta solder dari kedua sisi stensil, memastikan hasil cetakan bersih setiap saat. Sistem semprotan unik menggunakan perangkat lunak untuk mengontrol penggunaan alkohol dan kertas, sehingga menghemat bahan. Otomatisasi ini mengurangi upaya manual dan mempertahankan pencetakan berkualitas tinggi, menjadikannya pilihan hemat biaya untuk lingkungan produksi yang sibuk.
| Spesifikasi
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Ukuran bingkai (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Ukuran PCB (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Arah transportasi | Kanan kiri; Kanan-kiri; Kiri-kiri; Kanan kanan | ||
| Sistem pendukung | Blok Pin Magnetik/Tabel Up-Down Disesuaikan/Dukungan | ||
| Sistem Penjepit | Penjepit samping (nosel vakum, tekanan Z otomatis yang dapat ditarik adalah pilihan) | ||
| Kepala Pencetak | Dua printhead bermotor independen | ||
| Tipe Penyapu | Baja tahan karat (standar), plastik | ||
| Sistem pembersih | Kering, basah, vakum | ||
| Inspeksi | Inspeksi 2D (Standar) | ||
| Catu daya | AC:220±10%,50/60HZ,3Kw | ||
| Metode kontrol | Kontrol PC | ||
| Dimensi (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | TIK-6561 | TIK-9060 |
| Ukuran bingkai (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Ukuran PCB (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensi (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* TIK terus bekerja pada kualitas dan kinerja, spesifikasi dan penampilan dapat diperbarui tanpa pemberitahuan khusus.
| Daftar Peralatan Jalur SMT

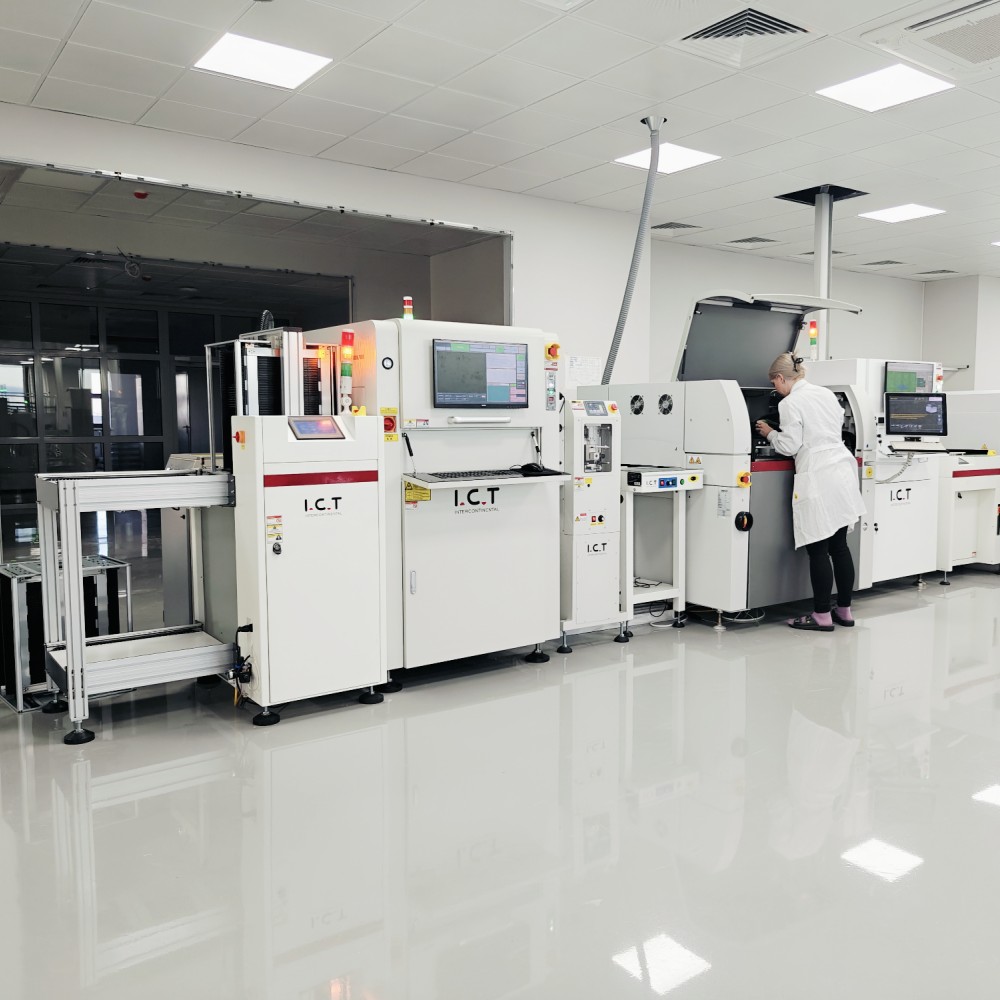

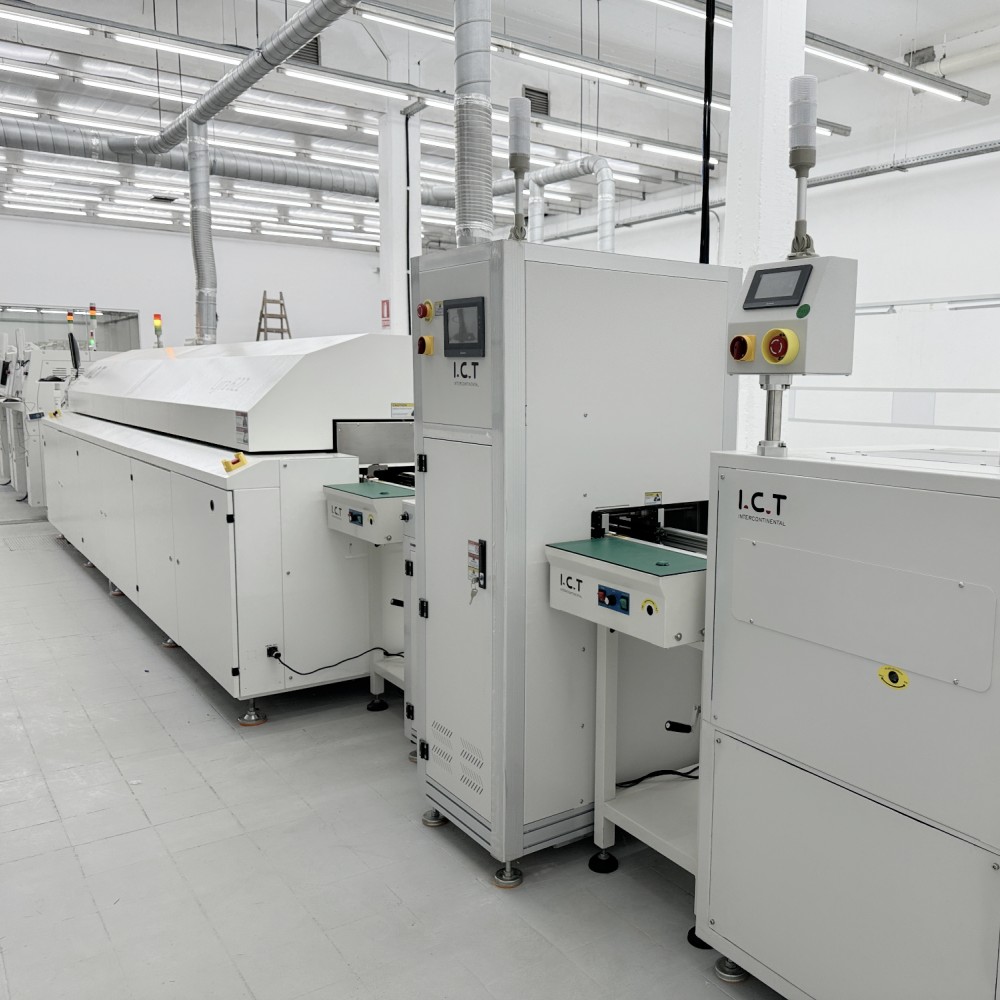

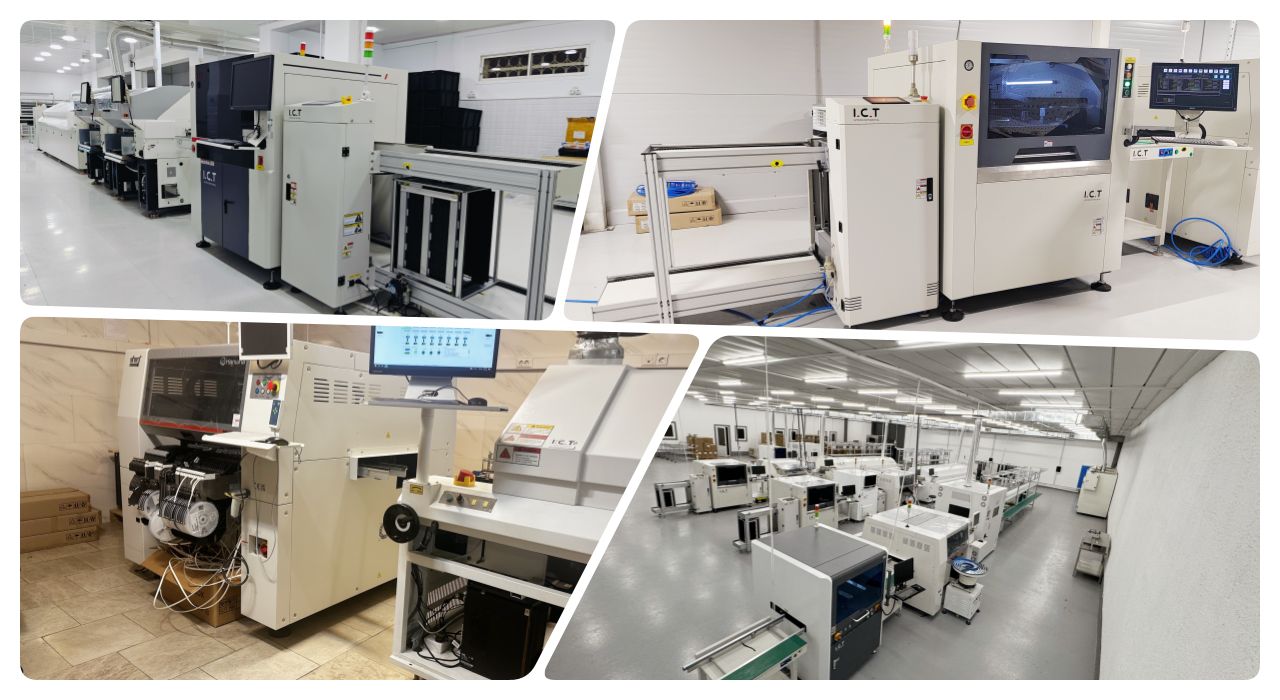

Lini Produksi PCBA Berkualitas Tinggi kami dilengkapi peralatan canggih untuk perakitan PCB yang efisien dan tepat. Jalur SMT yang sepenuhnya otomatis mencakup loader, printer otomatis untuk aplikasi pasta solder yang akurat, mesin pick-and-place untuk penempatan komponen yang presisi, oven reflow untuk penyolderan yang andal, dan sistem AOI untuk pemeriksaan cacat menyeluruh. Lini Produksi PCBA Berkualitas Tinggi ini memastikan kelancaran pengoperasian, keandalan tinggi, dan perakitan SMT berbiaya rendah, memenuhi beragam kebutuhan industri.
| Nama Produk | Tujuan di Jalur SMT |
|---|---|
| PCB Loader | Secara otomatis memuat PCB kosong ke saluran. |
| Printer Tempel Solder | Mencetak pasta solder pada bantalan PCB secara akurat. |
| Pilih dan Tempatkan Mesin | Memasang komponen ke PCB dengan tepat. |
| Oven reflow | Melelehkan solder untuk membentuk sambungan padat. |
| Mesin aoi | Memeriksa sambungan solder dan cacat penempatan. |
| Mesin SPI | Memeriksa tinggi dan kualitas pasta solder. |
| Peralatan penelusuran | Merekam dan melacak data produksi: Mesin Penandaan Laser / Pemasangan Label / Printer Inkjet |
| Video Sukses Pelanggan
Pada tahun 2025, para insinyur TIK mengunjungi pabrik klien yang memproduksi lampu rumah LED untuk menyediakan layanan pemasangan dan pelatihan. Klien membutuhkan jalur SMT full otomatis dengan 13 mesin dengan total panjang 29 meter, namun memiliki keterbatasan ruangan yaitu panjang 21 meter dan lebar 5 meter. ICT mendesain layout berbentuk U dengan panjang 16 meter dan lebar 2,7 meter. Setelah dua hari instalasi dan debugging, diikuti oleh enam hari pelatihan dan dukungan teknis, proyek tersebut berhasil dilaksanakan. Solusi ini memenuhi kebutuhan ruang dan produksi klien secara efektif.
| Dukungan Layanan dan Pelatihan
ICT memberikan layanan dan pelatihan terbaik untuk Printer PCB. Tim kami menawarkan pemasangan, pemeliharaan, dan dukungan teknis untuk memastikan kelancaran pengoperasian. Kami memberikan pelatihan langsung bagi operator, mengajari mereka cara menggunakan antarmuka Windows 10 dan mengelola fitur printer. Jaringan layanan global kami siap membantu dengan respons cepat dan panduan ahli. Dengan pengalaman lebih dari 25 tahun, kami membantu pelanggan mengoptimalkan proses produksi mereka dan menyelesaikan masalah apa pun, memastikan kesuksesan dan kepuasan jangka panjang.
| Ulasan Pelanggan
Pelanggan menyukai Printer dan layanan PCB kami! Mereka memuji teknisi kami atas dukungan terampil dan penyelesaian masalah yang cepat. Keandalan peralatan dan pencetakan berkualitas tinggi mendapat nilai tinggi. Pengemasan hati-hati dan pengiriman cepat kami juga menerima pujian. Klien menghargai respon cepat kami terhadap pertanyaan mereka, membuat mereka merasa didukung setiap saat.
| Sertifikasi dan Standar
ICT memegang sertifikasi terbaik seperti CE, RoHS, dan ISO9001, yang memastikan keamanan dan kualitas. Kami juga memiliki paten untuk desain inovatif kami. Sertifikat ini membuktikan komitmen kami terhadap standar tinggi dan kinerja yang andal di setiap Printer PCB.
| Tentang Perusahaan ICT dan Pabrik Kami
ICT adalah penyedia solusi elektronik terkemuka dengan pengalaman lebih dari 25 tahun. Kami menangani penelitian, pengembangan, dan produksi dengan tim besar, berkembang pesat untuk melayani 1.600+ pelanggan di 72 negara. Pabrik kami memiliki pengujian ketat dan sistem manajemen kualitas yang kuat. Terletak di Dongguan, Tiongkok, kami menawarkan solusi global dengan teknologi canggih dan produk yang andal.
