TIK-1200
I.C.T
| Kuantitas: | |
|---|---|

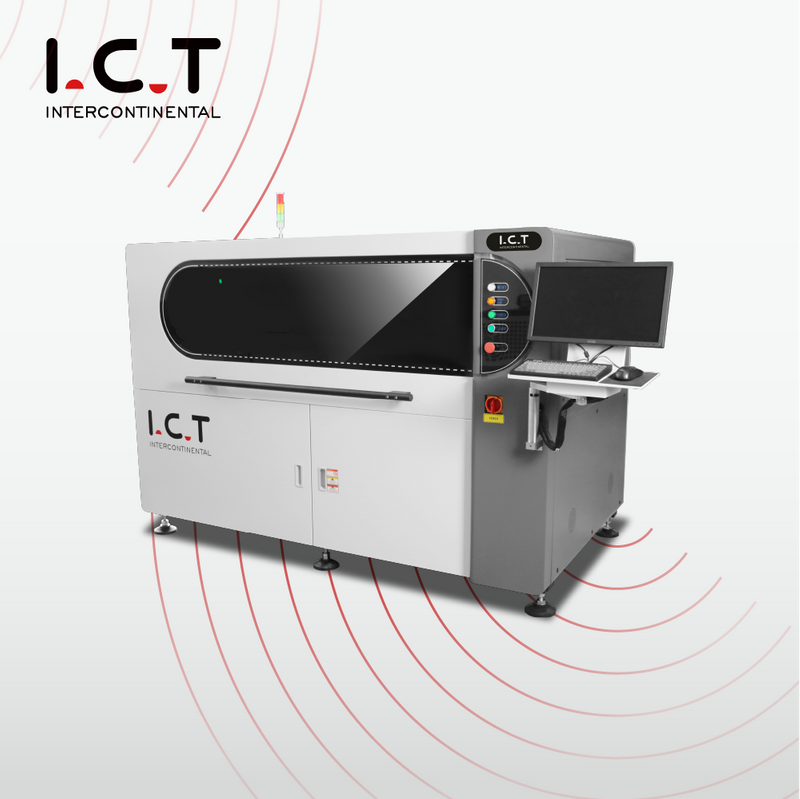

| Ikhtisar Printer Stensil LED ICT-1200
Printer Stensil LED ICT-1200 adalah printer pasta solder otomatis presisi tinggi yang dirancang untuk LED dan produk berukuran besar lainnya. Dengan pengalaman lebih dari 25 tahun, ICT menyediakan solusi pabrik SMT lengkap, mengintegrasikan printer ini dengan sistem industri 4.0 dan MES untuk produksi tanpa cacat. Ini memiliki fitur otomatisasi canggih, termasuk kalibrasi PCB otomatis, pembersihan stensil, dan tekanan alat pembersih karet yang dapat disesuaikan, memastikan pencetakan berkualitas tinggi. Terjual lebih dari 1900 unit pada tahun 2021, menempati peringkat No.2 di industri SMT, printer ini menggunakan komponen impor merek ternama untuk masa pakai yang lama dan stabilitas. Ideal bagi produsen yang mencari efisiensi dan keandalan, ia mendukung beragam jenis PCB seperti TV LCD dan elektronik kendaraan, dengan antarmuka Windows 10 yang mudah digunakan untuk pengoperasian yang mudah.
| Fitur
Printer Stensil LED ICT-1200 menawarkan akurasi posisi tinggi dengan akurasi posisi berulang ±0,015mm dan akurasi pencetakan 0,03mm. Hal ini memastikan setiap cetakan akurat, sehingga mengurangi kesalahan dalam produksi. Mesin ini menggunakan sistem penglihatan canggih dengan sumber cahaya cincin seragam untuk mengidentifikasi berbagai tanda PCB, sehingga cocok untuk pelapisan timah, pelapisan tembaga, dan banyak lagi. Desainnya yang stabil dengan komponen impor seperti sekrup bola KURODA meningkatkan keandalan, membantu produsen mencapai kualitas yang konsisten pada LED dan PCB ukuran besar.
Printer ini dilengkapi sistem kalibrasi PCB otomatis yang menyesuaikan posisi papan secara akurat. Sistem penyesuaian hubungan tiga sumbu dengan cepat menyelaraskan PCB, digerakkan oleh motor koneksi langsung untuk presisi tinggi. Fitur ini menghemat waktu dan meningkatkan efisiensi produksi dengan memastikan kelancaran kontak antara PCB dan stensil. Hal ini sangat berguna terutama untuk PCB yang tipis atau berubah bentuk, menawarkan stabilitas dan mengurangi penyesuaian manual, yang merupakan manfaat utama bagi pabrik yang memproduksi lampu LED atau elektronik kendaraan.
ICT-1200 menggunakan print head gantung dengan sistem penyesuaian tekanan otomatis. Hal ini memungkinkan umpan balik dan penyeimbangan tekanan secara real-time, memastikan pembentukan pasta solder yang sempurna. Dikendalikan oleh motor penggerak presisi tinggi, struktur jembatan lengkung memberikan tekanan stabil selama pencetakan. Fitur ini ideal untuk keluaran berkualitas tinggi pada beragam jenis PCB, termasuk TV LCD dan perangkat elektronik umum, sehingga meningkatkan keserbagunaan dan kinerja alat berat dalam jalur produksi otomatis.
| Spesifikasi
| Model | TIK-4034 | ICT5134 | TIK-5151 |
| Ukuran Bingkai (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Ukuran PCB (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Arah Transportasi | Kiri-Kanan; Kanan-Kiri; Kiri-Kiri; Kanan-Kanan | ||
| Sistem Pendukung | Pin Magnetik/Meja atas-bawah disesuaikan/blok pendukung | ||
| Sistem Penjepit | Penjepit samping (nosel vakum, tekanan Z otomatis yang dapat ditarik adalah pilihan) | ||
| Kepala Pencetak | Dua printhead bermotor independen | ||
| Tipe Penyapu | Baja tahan karat (standar), plastik | ||
| Sistem pembersih | Kering, Basah, Vakum | ||
| Inspeksi | Inspeksi 2D (Standar) | ||
| Catu Daya | AC:220±10%,50/60HZ,3Kw | ||
| Metode kontrol | Kontrol PC | ||
| Dimensi (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | TIK-6534 | TIK-6561 | TIK-9060 |
| Ukuran Bingkai (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Ukuran PCB (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensi (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT terus mengerjakan kualitas dan kinerja, spesifikasi dan tampilan dapat diperbarui tanpa pemberitahuan tertentu.
| Daftar Peralatan Jalur SMT
Lini Produksi PCBA Berkualitas Tinggi kami dilengkapi peralatan canggih untuk perakitan PCB yang efisien dan tepat. Jalur SMT yang sepenuhnya otomatis mencakup loader, printer otomatis untuk aplikasi pasta solder yang akurat, mesin pick-and-place untuk penempatan komponen yang presisi, oven reflow untuk penyolderan yang andal, dan sistem AOI untuk pemeriksaan cacat menyeluruh. Lini Produksi PCBA Berkualitas Tinggi ini memastikan kelancaran pengoperasian, keandalan tinggi, dan perakitan SMT berbiaya rendah, memenuhi beragam kebutuhan industri.
| Nama Produk | Tujuan di Jalur SMT |
|---|---|
| Pemuat PCB | Secara otomatis memuat PCB kosong ke saluran. |
| Printer Tempel Solder | Mencetak pasta solder pada bantalan PCB secara akurat. |
| Pilih dan Tempatkan Mesin | Memasang komponen ke PCB dengan tepat. |
| Oven Aliran Ulang | Melelehkan solder untuk membentuk sambungan padat. |
| Mesin AOI | Memeriksa sambungan solder dan cacat penempatan. |
| Mesin SPI | Memeriksa tinggi dan kualitas pasta solder. |
| Peralatan penelusuran | Merekam dan melacak data produksi: Mesin Penandaan Laser / Pemasangan Label / Printer Inkjet |
| Video Sukses Pelanggan
Pada tahun 2025, para insinyur TIK mengunjungi pabrik pelanggan di Asia, produsen lampu LED rumah, untuk memasang dan melatih solusi jalur SMT otomatis penuh. Proyek ini mencakup 13 alat berat dengan panjang total 29 meter, namun pelanggan membutuhkannya agar dapat memuat ruangan dengan panjang 21m dan lebar 5m. ICT merancang tata letak berbentuk U, memasang jalur dengan panjang 16m dan lebar 2,7m, untuk memenuhi kebutuhan pelanggan. Setelah dua hari instalasi dan debugging, diikuti oleh enam hari pelatihan peralatan dan dukungan teknis, pengiriman berhasil diselesaikan, menunjukkan keahlian ICT dan layanan yang berfokus pada pelanggan.
| Dukungan Layanan dan Pelatihan
ICT menawarkan layanan dan pelatihan komprehensif untuk memastikan pelanggan mendapatkan yang terbaik dari Printer Stensil LED. Tim kami menyediakan instalasi, pemeliharaan, dan dukungan teknis di tempat untuk menjaga produksi Anda berjalan lancar. Sesi pelatihan mencakup pengoperasian mesin, pemecahan masalah, dan optimalisasi proses, membantu staf Anda menggunakan peralatan secara efisien. Dengan pengalaman lebih dari 25 tahun, kami menyesuaikan dukungan kami dengan kebutuhan Anda, menawarkan kemitraan jangka panjang dan waktu respons yang cepat untuk mengatasi masalah apa pun, memastikan pabrik Anda beroperasi dengan percaya diri dan waktu henti yang minimal.
| Ulasan Pelanggan
Pelanggan menyukai teknisi kami atas dukungan mereka yang terampil dan ramah selama instalasi. Mereka memuji Printer Stensil LED karena presisi dan keandalannya yang tinggi dalam produksi. Pengemasan yang hati-hati dan pengangkutan peralatan kami yang aman juga mendapat nilai tinggi. Banyak yang mengapresiasi respons cepat kami dalam menyelesaikan masalah, memastikan kelancaran operasional, dan membangun kepercayaan pada setiap proyek.
| Sertifikasi dan Standar
ICT memegang sertifikasi bergengsi seperti CE, RoHS, dan ISO9001, memastikan Printer Stensil LED kami memenuhi standar keamanan dan kualitas global. Kami juga memiliki banyak paten untuk fitur inovatif seperti sistem pembersihan dan teknologi penyaluran. Sertifikasi dan paten ini mencerminkan komitmen kami terhadap keunggulan dan menyediakan peralatan berkualitas tinggi yang andal kepada pelanggan.
| Tentang Perusahaan ICT dan Pabrik Kami
ICT adalah penyedia solusi peralatan elektronik terkemuka dengan pengalaman lebih dari 25 tahun, melayani lebih dari 1600 pelanggan di 72 negara. Kami memiliki tim penelitian, pengembangan, dan produksi sendiri, yang mempekerjakan 89 staf di fasilitas seluas 12.000 m². Pabrik kami memiliki proses pengujian yang ketat dan sistem manajemen kualitas yang kuat, memastikan produk terbaik. Dengan pertumbuhan pesat dan dana terdaftar sebesar $30 juta, kami menjangkau seluruh dunia, menawarkan solusi inovatif seperti Printer Stensil LED untuk memenuhi beragam kebutuhan manufaktur.
