Jalur Perakitan Pembuatan Modul Led Smt
I.C.T
| Kuantitas: | |
|---|---|
| Lini Produksi Modul LED SMT
ICT memberi Anda Lini Produksi modul smt led turnkey yang didukung oleh tiga pabrik milik perusahaan dan lebih dari 22 tahun pengalaman SMT dunia nyata. Kami menangani semuanya mulai dari tata letak dan perencanaan pabrik hingga kebutuhan tenaga kerja dan perkiraan ROI untuk pembuat modul LED. Pilih pengaturan semi-otomatis atau otomatis penuh dengan loader, printer, placer, oven reflow, AOI, dan unloader. Satu operator menjalankan seluruh shift. Daya tetap rendah pada 18Kw/H. Kami membantu perusahaan tampilan dan pencahayaan LED di seluruh dunia. Pemasangan hanya membutuhkan waktu 3 hari, termasuk pemeriksaan udara, listrik, knalpot, penerangan, dan 23±0.9°C. Pelatihan berlangsung 7-15 hari yang mencakup perangkat lunak, pemeliharaan, keselamatan, dan perbaikan. Layanan global kami selama 15 tahun membuat segalanya tetap berjalan. Paket lengkap ini membuat pabrik modul LED Anda berkembang dengan cepat, berkembang bersama Anda, dan mengurangi risiko bagi pemain baru atau besar di dunia pencahayaan dengan dukungan yang kuat dan hasil yang terbukti.
| Fitur Produk Terperinci
Aliran Otomatisasi yang Mulus
Lini Produksi modul smt led menghubungkan semua mesin dengan perangkat lunak cerdas untuk data langsung dan hasil lebih tinggi pada modul LED. Loader mengambil ukuran papan yang berbeda. Printer menempelkan pasta persis menggunakan kamera pada chip dan driver LED. Placer menjatuhkan bagian kecil 01005 dengan sangat cepat. Reflow menahan ±0,9°C untuk solder yang kuat. AOI menemukan masalah dengan AI. Papan sortir unloader. Hasil panen melonjak lebih dari 25% di jalur perakitan manufaktur modul smt led. Berfungsi untuk modul kecil atau besar. Buffer menjaga kecepatan tetap, alat jarak jauh memungkinkan Anda menonton di mana saja, resep otomatis beralih dengan cepat, dan melacak jam tangan setiap bagian untuk pekerjaan campuran dengan lebih sedikit pemberhentian, aturan penuh, dan kecepatan lebih baik dalam lari besar.
Sistem Tempel yang Akurat
Printer pada stensil kunci Lini Produksi modul led smt dengan akurasi super dan bingkai yang pas untuk ukuran modul. Perubahan cepat mempersingkat waktu. Pengisian dan pembersihan otomatis menjaga hasil cetakan tetap sempurna. Pemeriksaan 3D mengukur tempel untuk menghentikan cetakan awal yang buruk. Ini adalah kunci untuk tata letak LED yang dikemas atau garis-garis halus. Ini menangani banyak jenis pasta, panas rendah untuk bagian lunak. Alat pembersih yg terbuat dr karet mengubah tekanan bahkan untuk menutupi papan yang bergelombang, meningkatkan kualitas cetak, menghilangkan limbah, memungkinkan perubahan desain yang cepat pada LED baru bekerja dengan kualitas yang stabil, kecepatan lebih tinggi, perbaikan lebih sedikit, dan hitungan lebih besar setiap shift.

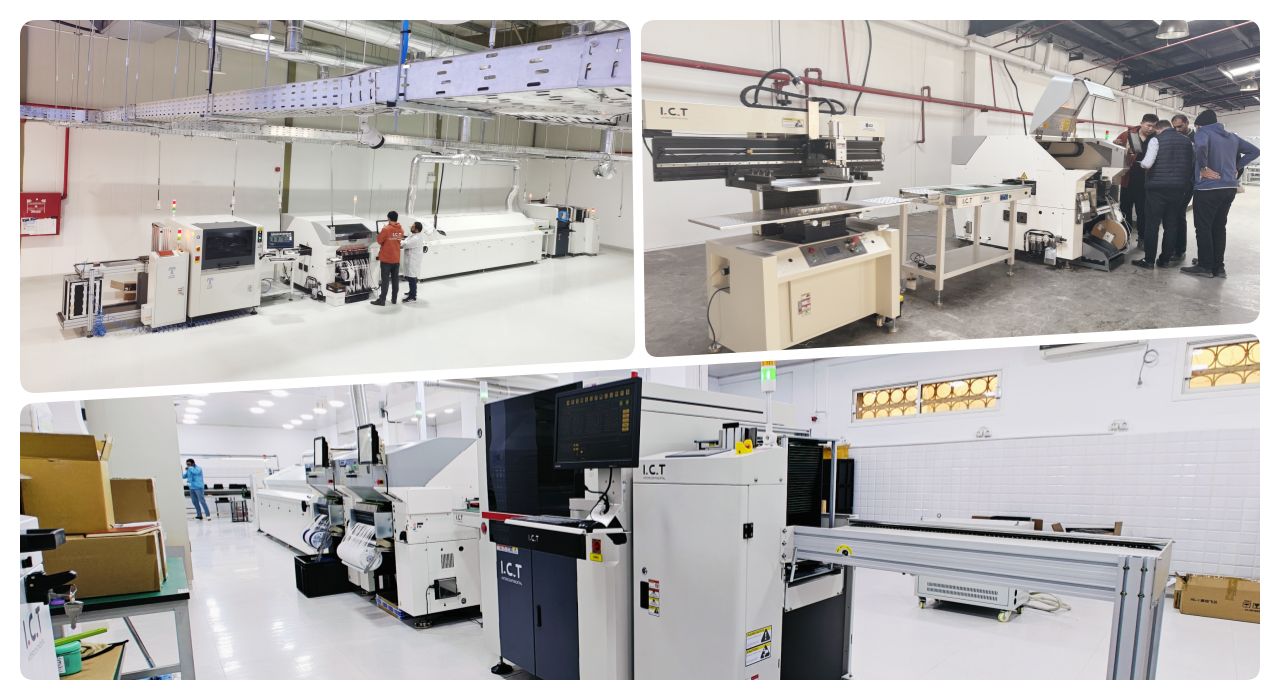

Modul Penempatan Komponen
Penempatan di Lini Produksi modul led smt menggunakan daya JUKI untuk menjatuhkan chip LED secara cepat dan tepat pada modul. Mereka membawa 01005 ke bagian besar tanpa masalah. Kamera memandu setiap tempat tanpa kesalahan. Kecepatan dorong multi-head hingga ribuan per jam. Pengumpan memuat ulang secara otomatis untuk pekerjaan tanpa henti. Perangkat lunak cocok dengan jenis modul untuk memulai dengan mudah. Ini memotong kesalahan dalam pengaturan LED penuh, meningkatkan kecepatan saluran, menangani ukuran modul campuran dalam satu proses dengan saklar sederhana, set cerdas, dan pengulangan yang pasti untuk pembuatan modul volume tinggi setiap hari.

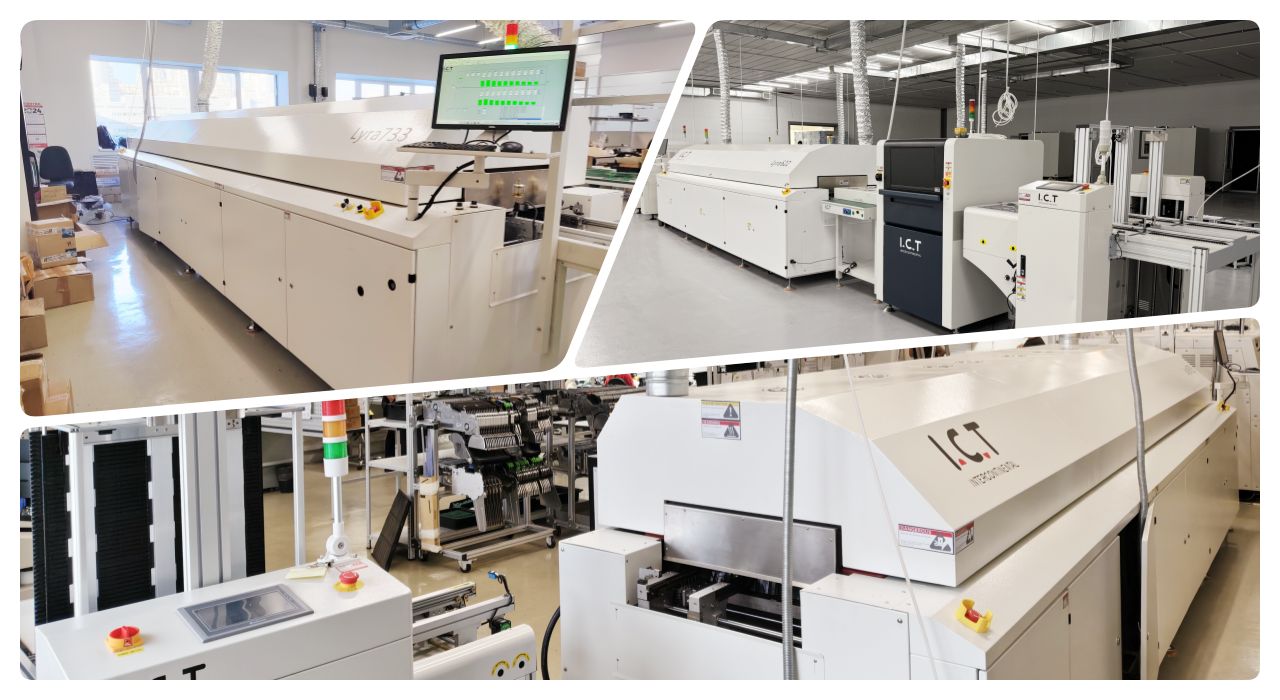

Proses Reflow yang Andal
Oven memiliki 12+ zona dengan aliran udara sendiri untuk panas merata di Lini Produksi modul smt led. Nitrogen membuat sambungan yang kuat untuk daya atau lampu LED. Profil sesuai papan perlu otomatis. Penghenti pendinginan ditekuk dalam modul besar. Penghematan panas mendapat 18Kw/Jam. Layar sentuh menampung banyak profil. Harus agar LED bertahan lama. Perangkat lunak penghubung konveyor untuk kecepatan yang tepat, perubahan yang mudah, pemeriksaan yang dibangun tanpa henti dalam jangka panjang, penyerahan yang aman, membantu menghasilkan keuntungan besar tanpa henti, dan tenaga ramah lingkungan.
Alat Inspeksi Cerdas
AOI mengambil foto 8K dengan cepat, menemukan kesalahan, atau menyolder modul dengan buruk. AI menjadi lebih pintar dari pekerjaan. Ini mengirimkan perbaikan ke placer dengan cepat. Turun buruk di Lini Produksi modul led smt. Memberikan laporan untuk cara yang lebih baik. Auto bad go side no stop, simpan info untuk tampilan dan perbaikan cepat dalam berbagai jenis dengan lebih sedikit down, track bagus, dan catatan otomatis.
| Persyaratan Tata Letak Pabrik
| Kategori | Detail | Proyek |
|---|---|---|
| Persyaratan Tata Letak Pabrik | Tata Letak Sirkuit Udara Pabrik | Gunakan sumber udara pabrik atau mesin udara bertekanan bebas oli terpisah. Tekanan harus lebih besar dari 7kg/cm². |
| Tata Letak Listrik Pabrik | AC220 fase tunggal (220±10%, 50/60Hz) AC tiga fase 380V (380±10%, 50/60Hz) | |
| Tata Letak Knalpot Pabrik | Laju aliran minimum saluran pembuangan adalah 500 kaki kubik per menit (14,15m³/mnt) | |
| Tata Letak Pencahayaan Pabrik | Penerangan ideal di pabrik adalah 800~1200LUX, setidaknya tidak kurang dari 300LUX. | |
| Tata Letak Suhu Pabrik | Suhu sekitar bengkel produksi adalah 23±3°C, umumnya 17~28°C, dan kelembapan relatif 45%~70%RH. | |
| Persiapan Bahan | Daftar BOM | Cantumkan semua suku cadang dan jumlah yang dibutuhkan untuk perakitan Lini Produksi PCBA. |
| Berkas CAD | File desain digital untuk merencanakan tata letak PCB dan pengaturan mesin. | |
| File Gerber | File standar untuk pembuatan PCB dan pencetakan stensil. | |
| pasta solder | Bahan diaplikasikan pada bantalan sebelum menempatkan komponen di printer. | |
| Bahan Komponen SMD | Bagian pemasangan di permukaan seperti chip dan resistor untuk penempatan. | |
| Alkohol Industri | Digunakan untuk membersihkan papan dan stensil selama proses pengaturan. | |
| Sabuk Sambungan | Rekatkan untuk menghubungkan gulungan pengumpan tanpa menghentikan saluran. | |
| Setensilan | Lembaran logam berlubang untuk mencetak pasta solder secara akurat. |
| Daftar Peralatan Jalur SMT
Lini Produksi PCBA Berkualitas Tinggi ICT dilengkapi peralatan canggih untuk perakitan PCB yang efisien dan tepat. Jalur SMT yang sepenuhnya otomatis mencakup loader, printer otomatis untuk aplikasi pasta solder yang akurat, mesin pick-and-place untuk penempatan komponen yang presisi, oven reflow untuk penyolderan yang andal, dan sistem AOI untuk pemeriksaan cacat menyeluruh. Lini Produksi PCBA Berkualitas Tinggi ini memastikan kelancaran pengoperasian, keandalan tinggi, dan perakitan SMT berbiaya rendah, memenuhi beragam kebutuhan industri.
| Nama Produk | Tujuan di Jalur SMT |
|---|---|
| PCB Loader | Secara otomatis memuat PCB kosong ke saluran. |
| Printer Tempel Solder | Mencetak pasta solder pada bantalan PCB secara akurat. |
| Konveyor PCB | Konveyor mengangkut PCB selama produksi. |
| Pilih dan Tempatkan Mesin | Memasang komponen ke PCB dengan tepat. |
| Oven reflow | Melelehkan solder untuk membentuk sambungan padat. |
| Mesin aoi | Memeriksa sambungan solder dan cacat penempatan. |
| Mesin SPI | Memeriksa tinggi dan kualitas pasta solder. |
| Peralatan penelusuran | Merekam dan melacak data produksi: Mesin Penandaan Laser/Pemasang Label/Printer Inkjet |
| Mesin pembersih SMT | Digunakan untuk membersihkan PCB, stensil, perlengkapan, nozel, dll. |
| Mesin Perutean PCB | Potong PCBA menjadi produk akhir |
| Video Sukses Pelanggan
Klien Aljazair kami yang membuat telepon datang ke pabrik kami untuk tes penerimaan. Mereka membawa lebih dari sepuluh PCB dan material. Kami menjalankan produksi langsung untuk menunjukkan cara kerjanya. Printer full-auto menempelkan pasta dengan sempurna. SPI memeriksa setiap titik. RX-8 mengerjakan bagian-bagian kecil dengan cepat. RS-1R menempatkan yang besar dengan benar. Pengumpan baki memberikan perisai tanpa henti. Reflow disolder kuat. AOI tidak menemukan ada yang salah. 5700 panel potong bersih. Lari penuhnya mulus dan cepat. Demo ini menunjukkan bagaimana lini produksi modul smt led cocok dengan telepon atau pekerjaan LED. Klien menyukai kecepatan dan kualitas. Mereka menyetujui papan dan merencanakan jalur yang sama di rumah.
| Sistem Pendukung Ujung-ke-Ujung
ICT memberikan bantuan penuh untuk Lini Produksi modul smt led dari hari pertama hingga bertahun-tahun kemudian. Tim kami menyiapkannya dalam 3 hari dengan semua pemeriksaan. Insinyur melatih orang-orang Anda 7-15 hari tentang mesin dan perangkat lunak. Kami berbagi tip perawatan, peningkatan, dan suku cadang dengan cepat. Layanan mencakup dunia dengan pengetahuan 15 tahun. Manajer memperbaiki masalah dengan cepat melalui telepon atau kunjungan. Asisten memastikan tidak ada yang terlewat. Kami membantu membuat antrean menjadi lebih baik dari waktu ke waktu agar dapat berjalan lebih cepat dan lebih sedikit berhenti. Bantuan jarak jauh bekerja secara instan. Kunjungan tahunan membuat perlengkapan tetap segar dengan tips dan perubahan baru.
| Sorotan Masukan Pengguna
Pelanggan menyukai bantuan cepat teknisi kami di luar negeri untuk Lini Produksi modul smt led. Mereka mengatakan peralatan berjalan stabil dengan sedikit waktu henti. Pengepakan menjaga mesin tetap aman di kapal. Jawaban cepat memperbaiki masalah dalam hitungan jam. Garis berfungsi baik dengan hasil tinggi setiap hari. Pelatihan menyiapkan staf baru dengan cepat.
| Standar Mutu Terpenuhi
ICT memegang CE untuk pekerjaan yang aman, RoHS untuk tidak ada hal buruk, ISO9001 untuk kualitas, dan paten untuk ide-ide baru. Ini menunjukkan Lini Produksi modul smt led kami baik dan aman di seluruh dunia. Kami menguji setiap mesin secara penuh sebelum dikirim.
| Tentang Perusahaan dan Pabrik ICT
ICT memiliki R&D sendiri dan tiga pabrik dengan banyak staf dan 20 insinyur. Kami berkembang pesat selama 25 tahun dan membantu 1.600 klien di 72 negara. Pabrik besar seluas 12.000m² dengan pengujian keras dan aturan kualitas di setiap langkahnya. Kami memberikan bantuan penuh di seluruh dunia untuk LED. Buatan sendiri berarti pengiriman cepat dan harga bagus. Ayo lihat karya nyata kami kapan saja.
