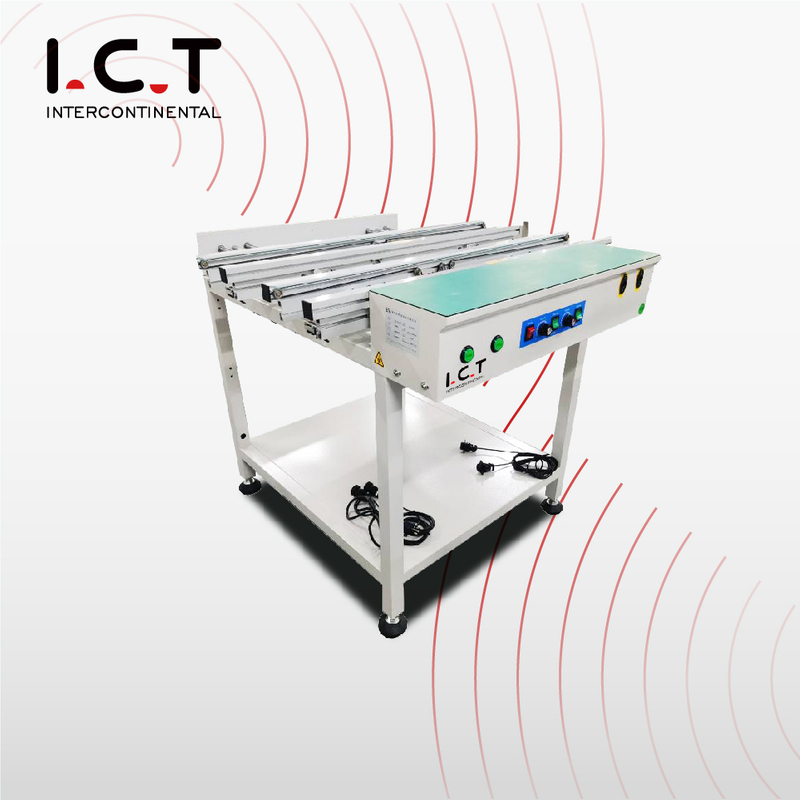

I.C.T SC-500D |Tautan SMT / Konveyor Inspeksi jalur ganda dari pabrikan Cina

I.C.T SC-500D | Konveyor SMT Link/ Inspeksi Ganda Ganda

Perkenalan

Konveyor Inspeksi SMT Ganda I.C.T dirancang khusus untuk produksi PCB massal yang efisien dan akurat.

Ini memiliki sistem jalur ganda yang kuat dan andal, konveyor ini memungkinkan beberapa papan PCB untuk diangkut dan diperiksa secara bersamaan, secara signifikan meningkatkan efisiensi produksi.

Dilengkapi dengan teknologi inspeksi canggih untuk memastikan bahwa setiap PCB memenuhi standar kualitas tertinggi sebelum pindah ke tahap berikutnya dari proses pembuatan.

Desain modular stasiun docking ganda dapat dengan mudah diintegrasikan ke dalam jalur produksi SMT yang ada, menjadikannya tambahan yang serba guna dan berharga untuk pengaturan produksi Anda.

Konveyor SMT Link/Inspeksi Ganda Ganda Standar dirancang untuk mengangkut dan memeriksa PCB dalam jalur perakitan SMT berkecepatan tinggi. Dengan konfigurasi jalur ganda, konveyor ini dapat menangani dua garis PCB secara bersamaan, menawarkan peningkatan throughput dan efisiensi operasional. Desain modularnya memungkinkan kustomisasi berdasarkan kebutuhan klien, memastikan solusi serbaguna untuk lingkungan produksi yang beragam.

Fitur Utama:

Desain Modular : Perakitan yang dapat disesuaikan untuk memenuhi persyaratan klien tertentu untuk fleksibilitas maksimum.
Konstruksi baja yang kokoh : Komponen baja kasar meningkatkan stabilitas dan daya tahan peralatan.
Lebar rel yang dapat disesuaikan : Fitur sekrup stainless steel halus untuk penyesuaian lebar rel yang mudah, memastikan kompatibilitas dengan ukuran PCB yang berbeda.
Kontrol Kecepatan Variabel : Memungkinkan operator untuk menyesuaikan kecepatan untuk mengoptimalkan alur kerja dan efisiensi.
Mode Pengujian PCB : Dirancang untuk papan sirkuit pengujian selama perakitan.
Desain slot aluminium : Slot aluminium khusus untuk transfer PCB yang lebih halus dan untuk mencegah lengket selama gerakan.
Desain tugas berat : Desain dasar yang kuat meminimalkan pemindahan, memastikan operasi yang andal selama produksi berkecepatan tinggi.
Panjang yang dapat disesuaikan : Panjang mesin dapat disesuaikan sesuai dengan persyaratan jalur produksi.
Kompatibilitas SMEMA : Diintegrasikan dengan mulus dengan peralatan SMT lainnya menggunakan antarmuka SMEMA, memfasilitasi komunikasi yang lancar.

Spesifikasi:

Konveyor SMT Link/ Inspeksi Ganda Ganda

Materil utama:
Bahan tubuh	Pengelasan bahan logam		Cina
Sensor	Pepperl+fuchs/panasonic/omron		Jerman/Jepang
Rel	Aluminium (pembuatan cetakan)		Cina
Sabuk	Sabuk antistatik 4mm		Cina
Sekrup pemandu	Sekrup bola presisi tinggi		Taiwan
Model	SC-500D	SC-600D	SC-1000D
Panjang rel	500 mm	600 mm	1000 mm
Dimensi (mm)	500990950	600990950	1000990950
MAX.PCB Lebar Ganda-jalur	50 hingga 270 mm*2
MAX.PCB Lebar Single-Lane	510mm
Sistem Kontrol	Sistem Modul Kontrol Industri (Opsi Panasonic PLC)
Komunikasi	Smema untuk masuk & keluar
Catu daya	1 Ph AC 220V 50/60Hz (Opsi: 110V hingga 380V)
Berat	80 kg	90 kg	105 kg

Opsi Tersedia:

Layar sentuh : Antarmuka opsional untuk kemudahan penggunaan dan kontrol yang lebih baik.
Penyesuaian Lebar Otomatis : Memfasilitasi penyesuaian cepat ke lebar PCB.
Kecepatan Rel Ganda : Memungkinkan kontrol kecepatan independen untuk setiap jalur PCB.
Rantai logam : Untuk transmisi PCB yang efisien.
Lampu Inspeksi LED : Lampu LED opsional untuk visibilitas inspeksi yang ditingkatkan.
Transmisi tersegmentasi : Untuk kontrol yang lebih tepat atas gerakan PCB.

Pertanyaan yang Sering Diajukan (FAQ)

Berapa lebar PCB maksimum yang dapat ditampung oleh konveyor dual-lane?

Konveyor jalur ganda dapat menangani lebar PCB mulai dari 50 mm hingga 270 mm per jalur, memungkinkan penanganan PCB yang lebih kecil hingga menengah. Untuk operasi jalur tunggal, lebar maksimum adalah 510 mm.

Bagaimana cara kerja kontrol kecepatan yang dapat disesuaikan?

Conveyor menampilkan kontrol kecepatan yang dapat disesuaikan, memungkinkan operator untuk mengatur kecepatan yang diinginkan untuk mencocokkan persyaratan jalur produksi. Ini memungkinkan penanganan yang lebih halus dan pemrosesan PCB yang lebih efisien.

Apa manfaat menggunakan konfigurasi jalur ganda?

Desain ganda-jalur memungkinkan penanganan simultan dari dua jalur PCB, meningkatkan efisiensi dan throughput produksi. Ini sangat ideal untuk pembuatan volume tinggi di mana beberapa papan PCB perlu diproses secara bersamaan.

Apakah konveyor ini kompatibel dengan peralatan SMT lainnya?

Ya, konveyor sepenuhnya kompatibel dengan peralatan SMT lainnya melalui antarmuka SMEMA, memastikan komunikasi yang lancar antara perangkat dan integrasi yang mulus ke dalam lini produksi yang ada.

Bisakah panjang konveyor disesuaikan?

Ya, panjang konveyor dapat disesuaikan agar sesuai dengan kebutuhan spesifik jalur produksi Anda, memungkinkan fleksibilitas untuk berbagai konfigurasi dan alur kerja.
