TIK SC-M | Konveyor Antar-Jemput Terjemahan PCB SMT

Bagikan ke:

TIK SC-M | Konveyor Antar-Jemput Terjemahan PCB SMT

Solusi Penanganan PCB yang Efisien

A. Terjemahan PCB berkecepatan tinggi
B. Perutean yang lancar dan akurat
C. Lebar yang dapat disesuaikan untuk ukuran PCB
D. Struktur yang aman dan tertutup
e. Kompatibel dengan jalur SMT dan DIP
F. Kontrol PLC layar sentuh
G. Dukungan teknis profesional

Model:
SC-M
Merek:
I.C.T

Status ketersediaan:

Kuantitas:



Menanyakan Tambahkan ke Keranjang

Deskripsi produk

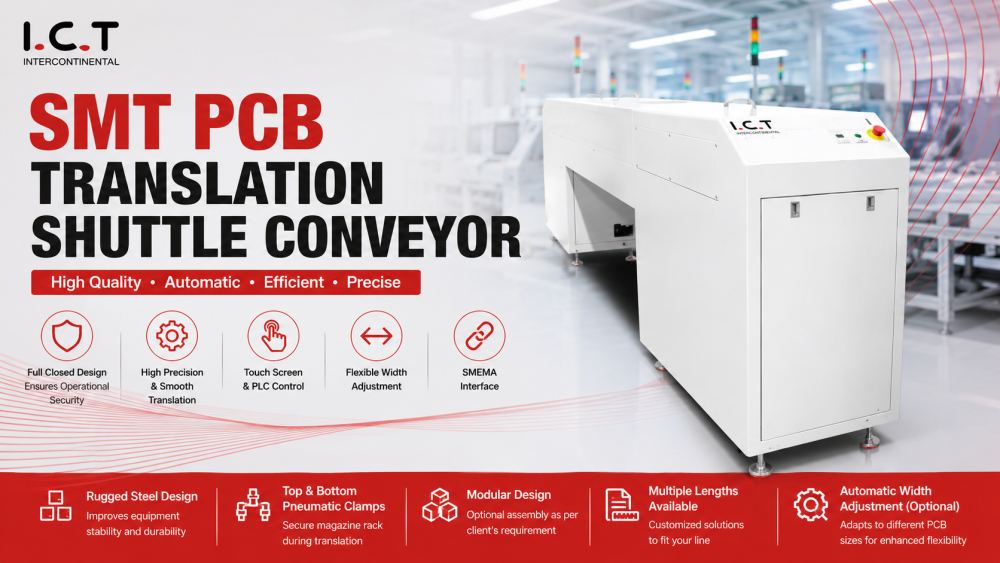

SMT PCB Translation Shuttle Conveyor

| Ikhtisar Konveyor Antar-Jemput Terjemahan PCB SMT

Konveyor Antar-Jemput Terjemahan PCB SMT dirancang untuk mengarahkan papan sirkuit tercetak antar jalur produksi, memastikan efisiensi operasional, keamanan, dan akurasi. Desainnya yang tertutup mengurangi risiko kerusakan PCB sementara motor berkecepatan tinggi dan lebar yang dapat disesuaikan mendukung berbagai dimensi PCB. Konveyor terintegrasi dengan mesin pemuat, pembongkaran, dan penempatan untuk menjaga kelancaran aliran papan. Dengan menyediakan perutean PCB yang tepat, sistem ini meminimalkan kemacetan produksi dan meningkatkan fleksibilitas jalur, mendukung alur kerja perakitan SMT dan DIP bervolume tinggi.

| Fitur Produk Pengenalan Terperinci

Terjemahan Berkecepatan Tinggi

Konveyor antar-jemput memungkinkan pergerakan PCB yang cepat dan tepat antar tahap produksi. Motor yang dapat ditarik dan pengoperasian sabuk yang mulus memungkinkan penyesuaian yang cepat sekaligus meminimalkan kesalahan penanganan. Sistem ini mendukung produksi jalur SMT dan DIP yang berkesinambungan, mengurangi waktu henti dan meningkatkan hasil produksi untuk perakitan elektronik bervolume tinggi.

Lebar dan Fleksibilitas yang Dapat Disesuaikan

Lebar konveyor dapat dimodifikasi menggunakan penyesuaian sekrup, mengakomodasi berbagai ukuran PCB tanpa mengubah tata letak produksi. Fleksibilitas ini memungkinkan produsen memproses berbagai dimensi papan secara efisien, mendukung jalur perakitan multi-produk, dan mengurangi waktu penyiapan.

Desain Tertutup yang Aman

Pesawat ulang-alik ini memiliki struktur tertutup untuk melindungi papan dari benturan mekanis dan gangguan operator. Penutup atas dapat dibuka untuk memudahkan akses selama perawatan dengan tetap menjaga standar keselamatan yang tinggi. Desainnya mengurangi kecelakaan dan memastikan pengangkutan PCB lancar dan tidak terputus di seluruh jalur perakitan.

Kontrol PLC Layar Sentuh

Operator dapat memantau pengoperasian, kecepatan, dan posisi konveyor melalui antarmuka layar sentuh. Kontrol PLC memungkinkan penjadwalan otomatis, diagnostik waktu nyata, dan koordinasi yang tepat dengan peralatan SMT hulu dan hilir. Hal ini memastikan alur kerja produksi yang efisien dan mengurangi intervensi manual selama penanganan PCB berkecepatan tinggi.

| Spesifikasi

Model	SC-M	SC-L
Dimensi (mm)	500W1050(W Tergantung pada Jarak Lintasan)	500W1050(W Tergantung pada Jarak Lintasan)
Ukuran PCB (mm)	5050-450350	5050-550350
Sistem Kontrol	Plc
Komunikasi	Smema untuk masuk & keluar
Catu daya	1 PH AC 220V 50/60Hz (Opsi: 110V hingga 380V)
Berat	160KG	220KG

Fitur Opsional

Penyesuaian Lebar Otomatis – Menyesuaikan dengan ukuran PCB yang berbeda untuk meningkatkan fleksibilitas.

| Daftar Peralatan Jalur SMT

Baris SMT

Penanganan PCB yang andal memerlukan koordinasi yang tepat dengan garis SMT, DIP, dan pelapisan.

ICT menyediakan solusi produksi lengkap, termasuk loader, unloader, mesin penempatan, dan konveyor antar-jemput terjemahan. Integrasi yang tepat memastikan aliran papan yang stabil, mengurangi kesalahan penanganan, dan meningkatkan efisiensi lini produksi. Konveyor mendukung operasi dengan throughput tinggi sambil mempertahankan kontrol kualitas di beberapa tahap perakitan.

1 Jalur SMT dengan Mesin SMT 05

Nama Produk	Tujuan di Jalur SMT
PCB Loader	Secara otomatis memuat PCB kosong ke saluran.
Printer Tempel Solder	Mencetak pasta solder pada bantalan PCB secara akurat.
Pilih dan Tempatkan Mesin	Memasang komponen ke PCB dengan tepat.
Oven reflow	Melelehkan solder untuk membentuk sambungan padat.
Mesin aoi	Memeriksa sambungan solder dan cacat penempatan.
Mesin SPI	Memeriksa tinggi dan kualitas pasta solder.
Peralatan penelusuran	Merekam dan melacak data produksi: Mesin Penandaan Laser / Pemasangan Label / Printer Inkjet
Mesin pembersih SMT	Digunakan untuk membersihkan PCB, stensil, perlengkapan, nozel, dll.
Mesin Perutean PCB Laser	Potong PCBA menjadi produk akhir

| Video Sukses Pelanggan

Untuk Pelanggan AS yang memproduksi modul pengisian daya USB untuk sistem tempat duduk pesawat, ICT memasok Konveyor Antar-Jemput Terjemahan PCB SMT sebagai bagian dari lini produksi. Konveyor memastikan aliran papan yang lancar antara loader, mesin penempatan, dan oven reflow. Lebar yang dapat disesuaikan dan terjemahan kecepatan tinggi meningkatkan throughput jalur sekaligus melindungi PCB dari tekanan mekanis. Para insinyur juga memberikan panduan mengenai pemasangan, penyelarasan, dan pelatihan operator, yang mendukung proses manufaktur yang andal dan berulang.

| Dukungan Layanan dan Pelatihan

Perutean PCB yang efisien sangat penting untuk menjaga kinerja jalur SMT. TIK membantu pabrik mengintegrasikan konveyor antar-jemput untuk menyederhanakan aliran material, mengurangi kemacetan, dan mengoordinasikan berbagai tahapan produksi. Lebar yang dapat disesuaikan, gerakan halus, dan kontrol PLC memastikan throughput tinggi dan kontinuitas produksi, memungkinkan operator mengoptimalkan tata letak lini dan meningkatkan efisiensi perakitan secara keseluruhan.

Oven Aliran Ulang 204

| Umpan Balik Pelanggan

ICT memberikan dukungan penuh untuk pengaturan, pengoperasian, dan pemeliharaan shuttle conveyor. Insinyur membantu penyelarasan, penyesuaian lebar, dan integrasi dengan mesin pemuat, pembongkaran, dan penempatan. Panduan di lokasi memastikan kelancaran pengoperasian, mengurangi kesalahan pengaturan, dan meningkatkan keandalan lini produksi. Dukungan ini membantu produsen mempertahankan efisiensi penanganan PCB yang tinggi dan kualitas perakitan yang konsisten.

Ulasan Pelanggan-06

| Sertifikasi dan Standar

Setiap konveyor antar-jemput diuji stabilitas mekanis, gerakan presisi, dan keselamatan operasional. Kepatuhan CE, RoHS, dan ISO9001 memastikan standar manufaktur internasional terpenuhi. ICT memverifikasi terjemahan PCB yang lancar, penyesuaian lebar yang tepat, dan kontrol PLC yang akurat sebelum pengiriman, menjamin keandalan jangka panjang dan mengurangi gangguan produksi untuk jalur perakitan SMT dan DIP.

Sertifikat TIK-02

| Tentang Perusahaan dan Pabrik ICT

ICT menyediakan solusi manufaktur elektronik lengkap dengan pengalaman lebih dari 25 tahun. Perusahaan mengembangkan peralatan SMT, DIP, Coating, Robot, Majelis, dan periferal. Dengan tim R&D, produksi, dan teknik independen, ICT mendukung pelanggan mulai dari perencanaan pabrik, penyediaan peralatan, instalasi, pelatihan, hingga optimalisasi proses. Melayani lebih dari 1.600 pelanggan di 72 negara, ICT membantu produsen elektronik menerapkan sistem produksi yang andal, berdaya hasil tinggi, dan fleksibel.
