I.C.T-V5000H
I.C.T
| Kuantitas: | |
|---|---|

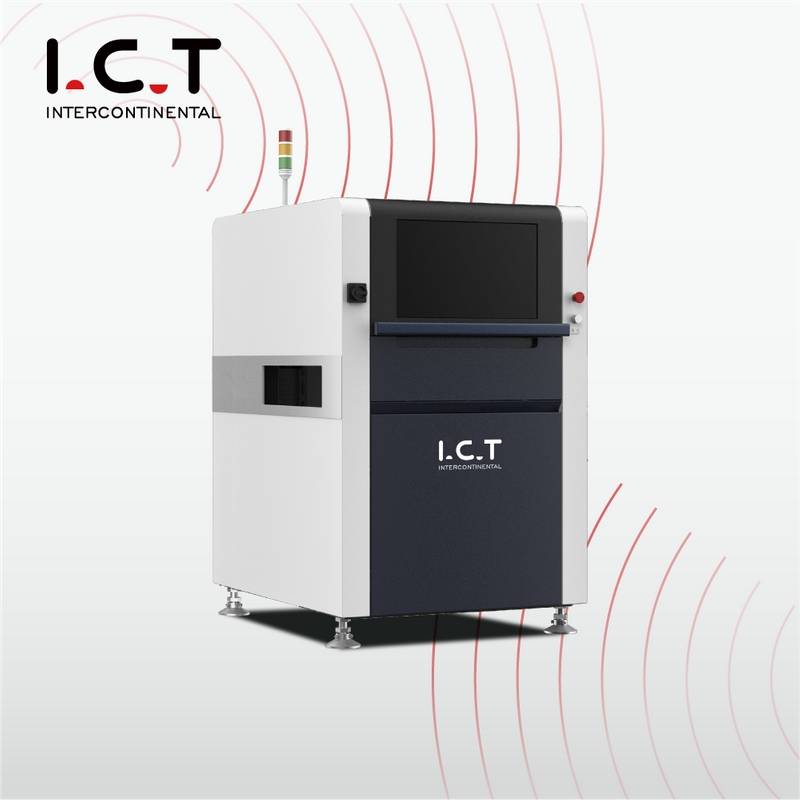

Mesin PCBA AOI Online Berkecepatan Tinggi Sistem Inspeksi
1. Fungsi pengumpulan dan penyimpanan otomatis LOG, fungsi peringatan/alarm NG, pemrograman & debugging jarak jauh.
2. Kemampuan inspeksi: lubang tidak mencukupi, pendek, miring, pin penutup solder, kontaminasi, ketidaksejajaran, bagian yang hilang, miring, papan reklame, pemasangan di samping, terbalik, bagian salah, rusak, mengambang, polaritas, penyolderan semu, solder kosong, lem berlebihan dll.
3. Perfect SPC mengumpulkan informasi NG secara offline dan menghasilkan semua jenis tabel produksi secara otomatis.
4. Fungsi pusat kendali yang matang, antarmuka perangkat lunak yang jelas.
5. Stabilitas yang baik (GR&R<10% @6 Sigma,CPK>1,33 (Akurasi deviasi uji kurang dari ±0,25mm.
6. Kamera bergerak, konveyor diperbaiki selama pengujian.7.Konpensasi warpage PCB: kalibrasi kompensasi Mark total, kompensasi bingkai posisi komponen.
| Model | I.C.T-V5000H |
| FOV | 15u(36*30mm)/10u(24*20mm) |
| Kamera | Kamera industri digital cerdas 5M piksel |
| Lensa | Lensa telesentris |
| Lampu | Lampu LED cincin 4 warna, RGB+W |
| Barang Inspeksi | Tes komponen, tes solder |
| Komponen Mini | 01005chip, IC pitch 0,3 dan berbentuk khusus |
| Sistem operasi | Windows 7 |
| Ukuran PCB | 50*50~510*600mm |
| Ketebalan PCB | 0,3 ~ 6,0 mm |
| Kelengkungan PCB | ±3.0mm |
| Berat PCB | Maks: 3Kg |
| Tinggi PCB | Atas: 25mm, Bawah: 45mm dapat disesuaikan |
| Pengemudi X/Y | Driver servo AC, ulangi akurasi 0,01 mm |
| Platform | Granit |
| Kekuatan | AC220 50/60Hz,5A |
| Udara Terkompresi | 0,4 ~ 0,6Mpa |
| Berat | 750Kg |
| Dimensi | 940*1360*1500mm (tidak termasuk lampu) |
mesin aoi, inspeksi aoi, inspeksi optik, sistem aoi, mesin smt aoi, mesin inspeksi aoi
