SS-330
I.C.T
| Kuantitas: | |
|---|---|
| Ikhtisar Mesin Gelombang Solder Selektif
Dirancang dan dirakit sepenuhnya di Dongguan, mesin solder selektif PCB ICT adalah mesin solder selektif otomatis terbaik untuk pabrik dengan volume campuran tinggi dan rendah hingga menengah. Alih-alih memindahkan PCB, gantry aluminium cor yang seringan bulu pada servo Panasonic dan rel presisi menghadirkan fluks dan solder langsung ke pin. Pemanasan nitrogen inline menghasilkan fillet secerah cermin dan hampir tanpa limbah. Operator memanggil setiap parameter—jalur, suhu, volume semprotan, tinggi gelombang—di layar sentuh Windows yang besar dan menyimpan program tanpa akhir untuk peralihan pekerjaan secara instan. Kalibrasi gelombang otomatis, pemantauan CCD langsung, katup jet Jerman, dan pot titanium menjadikan mesin solder selektif PCB ini sebagai pekerja keras yang andal yang menjaga hasil lintasan pertama tetap tinggi.
| Daftar Peralatan Jalur DIP
Katup jet frekuensi tinggi Jerman menjatuhkan titik mikro fluks padatan rendah (di bawah 10%) yang dapat diulang hingga 0,02 mm. Tangki bertekanan plus pengukur aliran digital mengunci tekanan tetap stabil tidak peduli seberapa rendah tangki. Residu dimasukkan ke dalam baki tarik untuk pembersihan dua detik. Pneumatik dan pengukur permukaan SMC Jepang membuat pemeriksaan harian menjadi mudah. Pompa ekstraksi otomatis tidak pernah membiarkan pasokan turun. Sistem fluks ini mengaktifkan setiap bantalan dengan sempurna pada mesin solder selektif PCB.
IR bawah yang dapat disetel sepenuhnya adalah standar; udara panas atas atau IR tambahan opsional. Tata letak grid terbuka ditambah isolasi suhu tinggi yang tebal menyebarkan panas secara merata ke seluruh papan. Pemanas premium dan motor plug-in beroperasi tanpa suara dan bebas perawatan selama bertahun-tahun. Papan keluar dengan sempurna yang diaktifkan fluks dan bebas lengkungan, siap untuk sambungan sempurna pada mesin solder selektif otomatis.
Pompa elektromagnetik Jerman dan pot titanium menghasilkan gelombang mini yang kokoh dan tidak pernah bocor atau melayang. Atur aliran N2, suhu solder, tinggi gelombang, dan kalibrasi otomatis langsung dari layar sentuh. Nitrogen inline menghasilkan fillet yang berkilau dan penuh serta hampir tidak ada sampah. Ketinggian pemeriksaan laser, pembersihan otomatis nosel, dan video berdurasi 900 jam disimpan untuk kemudahan penelusuran. Ini adalah jantung antipeluru dari mesin solder selektif PCB.
Garis roller tiga bagian ditambah klem samping dan atas pneumatik menahan papan hingga 20 kg dalam keadaan diam. Rel tugas berat dan servo presisi tinggi memindahkan PCB dengan lancar dari stasiun ke stasiun. Rakitan tebal atau dua sisi mudah dibersihkan. Dibangun untuk tugas 24/7 pada lini mesin solder selektif otomatis apa pun.
PLC bersertifikasi CE, kabel Cat-6, dan konektivitas MES penuh memberikan respons secepat kilat dan keandalan antipeluru. Penyihir terpandu, pengeditan berbasis gambar, deteksi nosel otomatis, dan menu multi-bahasa memangkas waktu pelatihan. Diagnostik jarak jauh menjaga mesin solder selektif PCB tetap menghasilkan pendapatan sepanjang waktu.
Layar sentuh berwarna yang besar, panduan langkah demi langkah, CCD langsung sekali ketuk, dan peringatan suara membuat pengoperasian mesin menjadi mudah. Beralih secara instan antara bahasa Inggris, Mandarin, Jepang, atau Rusia. Lampu menara khusus dan peningkatan Wi-Fi membuat semua orang tetap mengetahui informasi tanpa meninggalkan lantai.
| Spesifikasi
| Mesin Solder Gelombang Selektif On-Line | ||||
| Model | TIK SS540 | TIK SS550 | TIK SS550P1 | TIK SS550P2 |
| Modular Daring | Semprotan + Pemanasan Awal & Penyolderan | Semprotan + Pemanasan Awal + Penyolderan | Semprotan + Pemanasan Awal + Penyolderan + Penyolderan | Semprotan + Pemanasan Awal + Penyolderan + Penyolderan+ Penyolderan |
| Sistem Solder | ||||
| Kuantitas Nosel | 1 | 1 | 2 | 3 |
| Kuantitas Pot Solder | 1 set | 1 set | 2 set | 3 set |
| Panci Ganda (Opsi) | N/a | Pilihan | Pilihan | Pilihan |
| Kekuatan Pot Solder | 2.35kw | 2.35kw | 4.70kw | 7.05kw |
| Sistem Fluks | ||||
| Tangki penyimpanan fluks | 1L | 1L | 2L | 2L |
| Dukungan fluks | Alarm fluks, otomatis | |||
| Nozzle semprot | Germany Jet Valve (Penyemprotan titik dan garis) 1 set | |||
| Semprotkan ukuran nosel | 130um (180um, Opsi 210um) | |||
| Kecepatan Semprot | 0 ~ 20mm/s | |||
| Kecepatan Gerak Nosel Semprot | 0 ~ 400mm/s | |||
| Sistem pemanasan awal | ||||
| Mode pemanasan awal | Udara panas dan ir | Udara panas dan ir | Udara panas dan ir | Udara panas dan ir |
| Area pemanasan awal | P500*L500mm | P500*L500mm | P500*L500mm | P500*L500mm |
| Zona Pemanasan Awal | Udara panas atas: 2, IR Bawah: 1 | |||
| Daya Pemanasan Awal Bawah | Maks.12kw | |||
| Kekuatan Pemanasan Awal Teratas | Maks.6kw | |||
| Waktu Pemanasan | Sekitar 15 menit (pengaturan 150℃) | |||
| Modus Kontrol | PC+PLC | |||
| Sistem transportasi | ||||
| Ukuran PCB (dengan perlengkapan) | 120*60~500*500mm | |||
| Penggantian PCB | On line | |||
| Izin Atas PCB | 120mm | |||
| Tinggi transportasi | 900 ± 20mm | |||
| Lebar transportasi | 60 ~ 500mm | |||
| Dimensi：mm | L1850*L1850*T1480 | L2560*L1750*T1480 | L2560*L1950*T1480 | L2600*L1950*T1480 |
| Berat | Kira-kira: 800kg | Kira-kira: 1200kg | Kira-kira: 1300kg | Kira-kira: 1500kg |
| Daftar Peralatan Jalur DIP

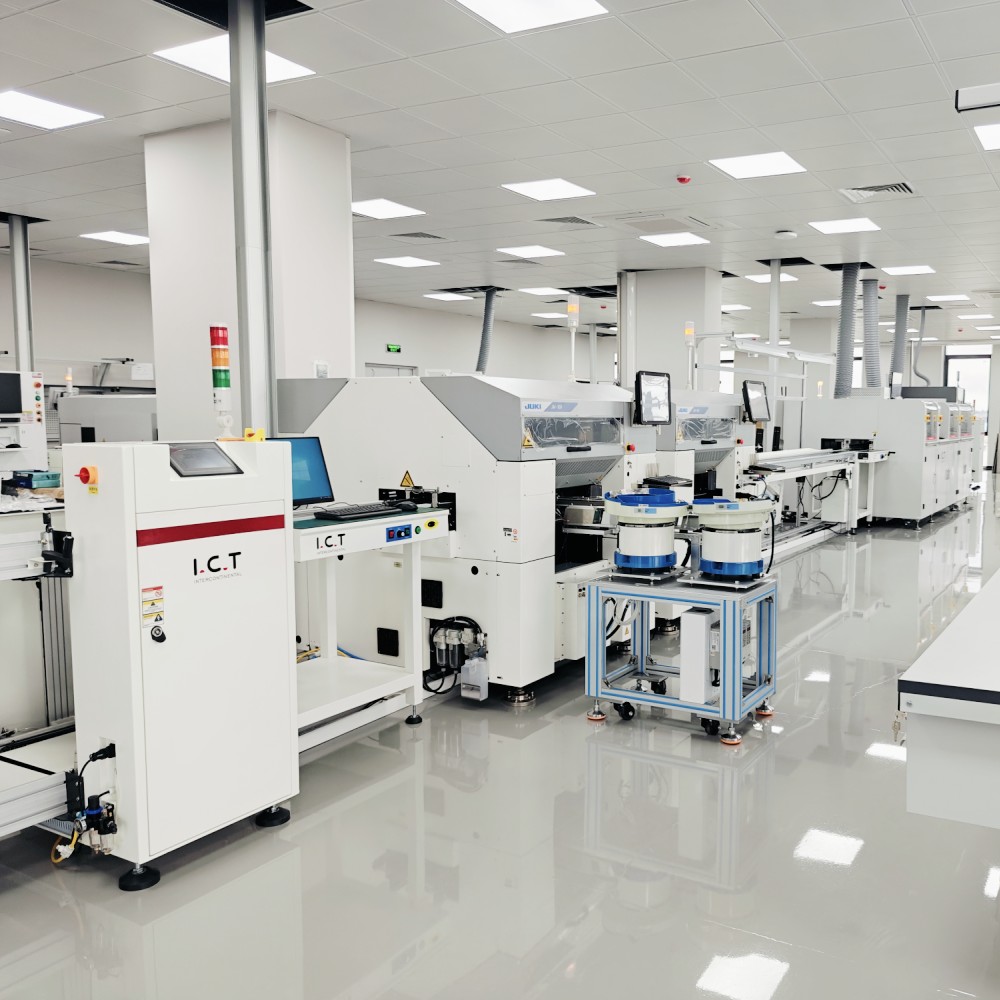

Lini produksi DIP kami menawarkan alat canggih untuk perakitan PCB yang efisien dan tepat. Jalur DIP yang sepenuhnya otomatis mencakup jalur penyisipan DIP untuk penempatan komponen yang akurat, pemuat gelombang untuk masuknya PCB dengan lancar, pelepasan muatan gelombang untuk keluar dengan aman, dan jalur sabuk perakitan untuk pemeriksaan akhir. Lini produksi DIP PCB berkualitas tinggi ini memastikan pengoperasian yang stabil, penyisipan THT yang andal, dan perakitan hemat biaya, memenuhi beragam kebutuhan industri. Dengan desain modular dan dukungan global dari ICT, ini meningkatkan produktivitas untuk tugas-tugas yang rumit.
| Nama Produk | Tujuan di DIP Line |
|---|---|
Secara otomatis menempatkan komponen ke PCB dengan presisi untuk lini produksi DIP. | |
Melelehkan solder untuk membentuk sambungan padat pada PCB selama proses plug-in THT. | |
Menerapkan solder secara selektif ke area tertentu untuk perakitan THT yang akurat | |
| AOI Inline Pasca Gelombang | Memeriksa sambungan solder dan cacat penempatan pada PCB rakitan DIP. |
| Video Sukses Pelanggan
Awal tahun 2025, pemasok merek kamera besar Vietnam terbang untuk menerima penerimaan akhir mesin solder selektif PCB baru mereka. Teknisi kami memuat papan produksi sebenarnya, menjalankan siklus lengkap sementara pelanggan menyaksikan bentuk sambungan THT yang sempurna secara langsung di CCD, kemudian melatih teknisi mereka selama dua hari penuh mengenai pemrograman, perawatan sehari-hari, dan pemecahan masalah. Mereka bersiap 100% untuk mencapai volume pada hari kedatangannya—kemitraan klasik ICT di seluruh dunia.
| Layanan dan Pelatihan Profesional
Kami menangani segalanya mulai dari penerimaan pabrik dan pembuatan hingga pemasangan, permulaan, dan dukungan seumur hidup. Dua puluh insinyur senior ditambah tim lokal di 72 negara memberikan pelatihan di lokasi atau jarak jauh kapan pun Anda membutuhkannya. Gudang suku cadang di tiga benua dan hotline 24/7 menjaga mesin solder selektif otomatis Anda pada waktu kerja puncak selama beberapa dekade.
| Pujian Pelanggan
Pelanggan terus-menerus memuji pasien kami, teknisi ahli yang berlatih secara menyeluruh saat penerimaan dan permulaan. Mereka menyukai akurasi fluks yang tepat, gelombang yang kokoh, dan seberapa cepat mesin solder selektif PCB menghasilkan hasil yang lebih tinggi dan tanpa pengerjaan ulang. Peti ekspor tiba dengan sempurna, dan perbaikan jarak jauh pada hari yang sama telah mengubah pembeli pertama menjadi mitra seumur hidup di seluruh dunia.
| Sertifikasi Industri
Setiap mesin solder selektif PCB dikirimkan dengan sertifikasi keselamatan CE, kepatuhan RoHS, sistem mutu ISO9001, dan berbagai paten pada katup jet, pompa elektromagnetik, dan kalibrasi laser. Merek yang dipercaya secara global ini membuktikan bahwa Anda mendapatkan teknologi yang aman, ramah lingkungan, dan telah teruji di lapangan yang dapat Anda andalkan di mana saja.
| Tentang Perusahaan dan Pabrik ICT
Sejak tahun 2012 kami telah berkembang menjadi kampus canggih seluas 12.000 m² dengan 89 anggota tim, 20 insinyur berdedikasi, dan 8 cabang global. Semuanya—R&D, fabrikasi, perakitan, dan pengujian burn-in—dilakukan sendiri. Kami melayani lebih dari 1.600 pabrik di 72 negara dengan solusi SMT dan THT turnkey lengkap, dan setiap mesin solder selektif PCB didukung oleh pemeriksaan ketat dan sistem kualitas yang terbukti.
