DEKAN L2 |SAMSUNG Digunakan Mesin Pcb Smt Chip Mounter dari pabrikan Cina

SAMSUNG Menggunakan SMT PCB DECAN L2 Pemasangan Chip Mesin

Perkenalan

SAMSUNG Mesin Smt Pcb Bekas

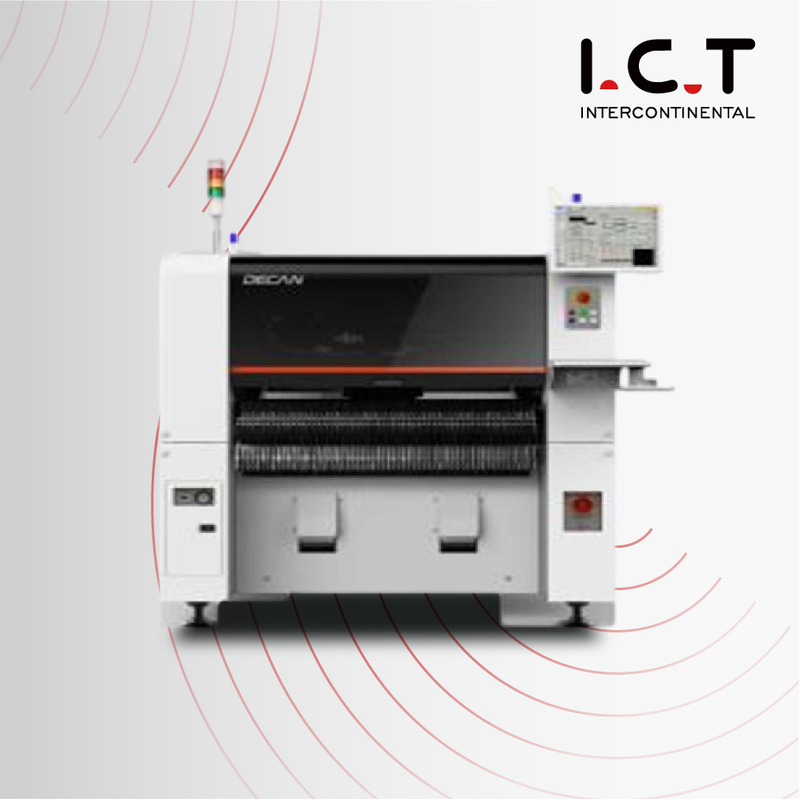

Mesin DECAN L2 SMT

Placer Multi-Fungsional Tingkat Lanjut

Decan Line memaksimalkan produktivitas sehubungan dengan T-solution, perangkat lunak yang dioptimalkan untuk manajemen terintegrasi, dan memperkenalkan kualitas yang stabil.

DECAN L2 dioptimalkan untuk penempatan komponen tipe ganjil serta LED dan lensa LED

SAMSUNG Menggunakan Mesin Pick and Place

Pemasangan chip tingkat lanjut

Mesin pick and place yang cepat & fleksibel

Penempatan SMT multi-fungsi

Mesin pick & place yang cepat dan fleksibel

Placer Multi-Fungsional Tingkat Lanjut DECAN L2 yang digunakan

▶ Kecepatan : 56.000 CPH (Optimal)
▶ Struktur : 2 Gantry x 6 Spindel/Kepala
▶ Akurasi : ±40μm Cpk≥1,0 (Chip 0402)
±30μm Cpk≥1.0 (IC)
▶ Ukuran Bagian : 0402~□55mm, L75 (T25mm)
▶ Ukuran PCB : L510xW460mm (Standar)
L1,200xW460mm (Opsi)
▶ Kemampuan Penanganan Bagian yang Luas
▶ Berbagai Sistem Transfer PCB
▶ Solusi Manajemen Riwayat Produksi Terverifikasi
▶ Penempatan Kecepatan Tinggi

Model	DEKAN S2	DEKAN F2	DEKAN L2
Dari Spindel	2 Gantryx10 Spidel/ Kepala	2 Gantryx10 Spidel/ Kepala	2 Spidel/ Kepala Gantryx6
Kecepatan Penempatan	92.000 CPH (Optimal)	80.000 CPH (Optimal)	56.000 CPH (Penglihatan Terbang, Optimal)
Visi	Visi Terbang	Visi Terbang Visi Panggung (Optimun)
Akurasi Penempatan	±28μm Cpk≥1.0	±40μm Cpk≥1.0
Rentang Komponen	03015 ~ 12mm(T10mm)	0402(01005) ~ 16mm(T10mm)	0402(01005) ~ 21mm(T12mm)
Ukuran PCB	50x40~510x460mm (standar) ~610x460mm(Opsi), ~740x460(Pilihan) ~810x460mm(Opsi), ~1200x460(Opsi)
Konfigurasi Konveyor	Standar : 1-2- 1 Pilihan : 1-2-2/2-2-2/2-2-1/1-1-1 Opsi Pabrik : Konveyor Tunggal (Jedec Tray 2ea)
Kapasitas Pengumpan	120ea (8mm)
Kekuatan	Tegangan: 3 fase AC200/208/220/240/380/415V ±10% Frekuensi: 50/60Hz Konsumsi Daya : Maks. 5.0kVA
Konsumsi Udara	50Nl/menit
Berat	Sekitar 1.800kg

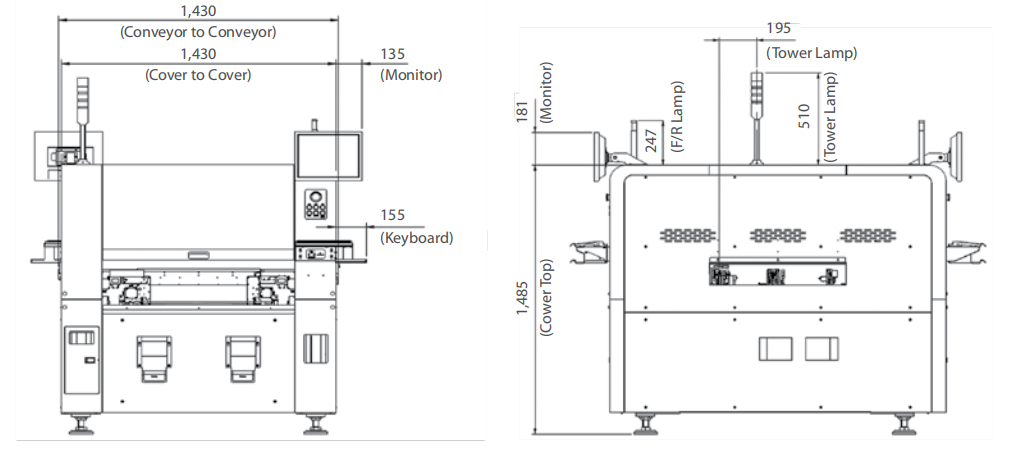

Dimensi Eksternal (mm)	1.430(P) x 1.740(P) x 1.485(T)

* Dalam kondisi optimal yang ditentukan oleh HANWHA TECHWIN.

Hanwha Pilih dan tempatkan mesin

Pertanyaan Umum:

1. Apa yang dilakukan mesin SMT?

Mesin Surface Mount Technology (SMT), juga dikenal sebagai mesin pick-and-place, digunakan dalam manufaktur elektronik untuk secara otomatis menempatkan komponen pemasangan permukaan (SMD) ke papan sirkuit cetak (PCB).Ini secara akurat mengambil komponen dan menempatkannya pada PCB untuk disolder.

2. Apa kepanjangan dari mesin SMT?

SMT adalah singkatan dari 'Surface Mount Technology.' Ini mengacu pada proses pemasangan komponen elektronik langsung ke permukaan PCB, berbeda dengan teknologi through-hole (THT), yang mana komponen memiliki kabel yang melewati lubang-lubang di PCB. .

3. Apa itu proses SMT?

Proses SMT merupakan metode perakitan elektronik modern di mana komponen elektronik dipasang langsung ke permukaan PCB.Proses ini melibatkan penerapan pasta solder ke PCB, menggunakan mesin pick-and-place untuk memposisikan komponen SMD secara akurat, dan kemudian melakukan penyolderan ulang untuk membuat sambungan listrik.

4. Apa saja metode pengendalian kualitas SMT?

Metode kendali mutu SMT mencakup inspeksi visual, inspeksi pasta solder, inspeksi optik dan sinar-X otomatis, pengujian fungsional, dan pengujian lingkungan untuk memastikan rakitan elektronik yang andal.
