Seri I.C.T-OFM
I.C.T
| Kuantitas: | |
|---|---|

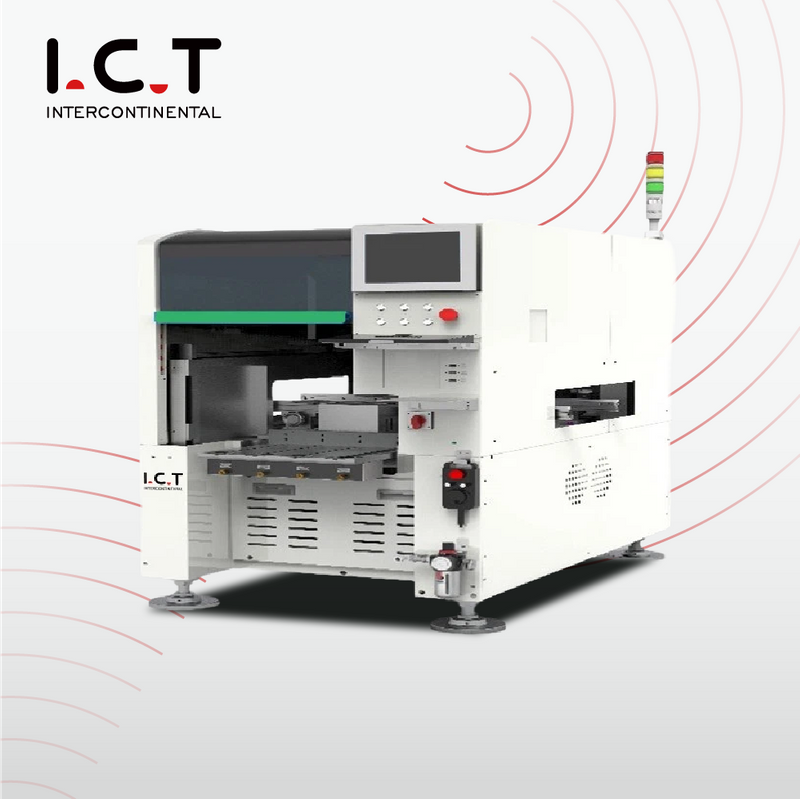

Itu Mesin Penyisipan Bentuk Ganjil I.C.T adalah solusi inovatif dan berkinerja tinggi yang dirancang untuk mengatasi tantangan penyisipan komponen berbentuk khusus dalam perakitan PCB. Menggabungkan kecepatan, keserbagunaan, dan efisiensi, alat berat ini memastikan integrasi yang lancar ke lini produksi Anda tanpa mengorbankan produktivitas secara keseluruhan. Dengan desain modular dan teknologi mutakhir, Mesin Penyisipan Bentuk Ganjil I.C.T dibuat untuk nilai jangka panjang, memberikan fleksibilitas dan keandalan yang tak tertandingi.
※ Ukuran PCB: 70*70-300*500mm
※ Kepala Penyisipan: 2/4/6
※ Bank Pengumpan: Sisi Tunggal / Ganda
※ Ukuran Komponen Mas: φ50 (35*35) mm;
※ Metode Pemilihan Komponen: Nozel / Penjepit
※ Sudut penyisipan: 0-360°
※ Akurasi CPK：±0,05mm
1. Pemrograman Tingkat Lanjut dan Berbagi Data
Pemrograman Offline: Sederhanakan pengaturan dengan perangkat lunak pemrograman plug-in yang berfungsi di komputer eksternal mana pun.
Berbagi Data: Berbagi program mesin dan data produksi (ukuran PCB, koordinat komponen) di seluruh perangkat untuk menyederhanakan pengoperasian.
2. Presisi dan Efisiensi
Kalibrasi Cerdas: Tingkatkan akurasi menggunakan algoritma presisi dan koreksi kesalahan cerdas.
Hasil Tes CPK: Mencapai akurasi luar biasa dengan nilai CPK berkisar antara 1,0 hingga 1,67.
Berbagai Algoritma untuk Identifikasi Komponen: Pastikan analisis korektif dengan akurasi tinggi untuk berbagai komponen berbentuk ganjil.
3. Penanganan Komponen Fleksibel
Dukungan untuk berbagai pengumpan, termasuk pengumpan aksial, radial, baki, dan tabung.
Dapat disesuaikan untuk konektor, transformator, sakelar, koil, dan banyak lagi.

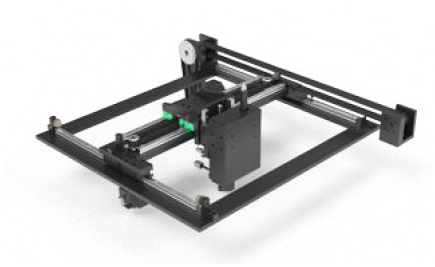

Modul Kaki Bengkok Penyisipan Opsional untuk meningkatkan keandalan penyolderan.
4. Desain Modular dan Kompak
Struktur modular untuk produksi terukur.
Dimensi unit yang ringkas memaksimalkan efisiensi lantai pabrik.
Fitur Lainnya:
Mesin Penyisipan Bentuk Ganjil I.C.T dirancang untuk menangani berbagai komponen berbentuk khusus, termasuk konektor, transformator, dan lainnya. Dengan pengumpan khusus, alat ini dapat menampung berbagai macam material, memastikan penyisipan berkecepatan tinggi dan efisien.

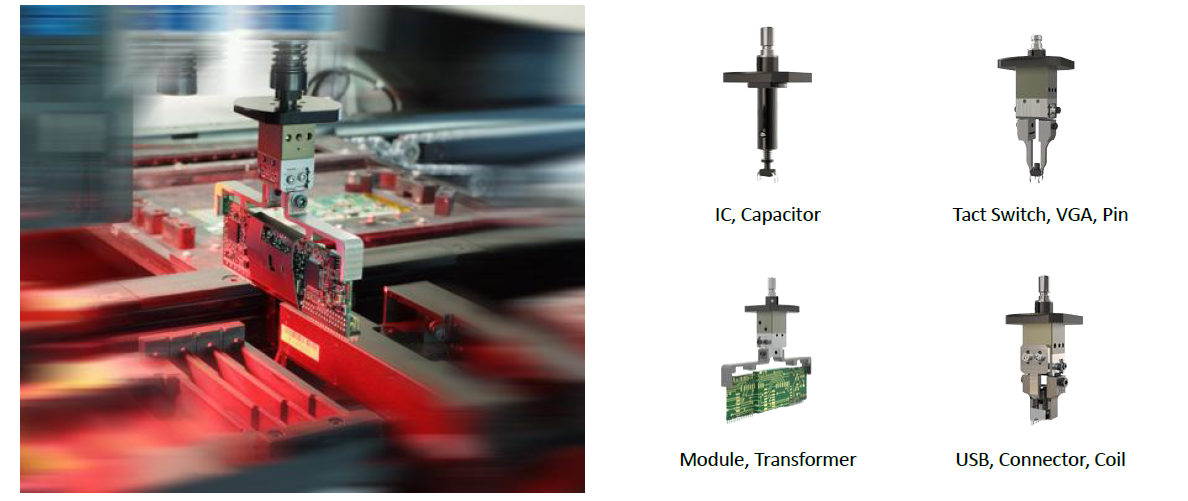

Aplikasi Penjepit Khusus:
Untuk beradaptasi dengan keragaman dokumen asli berbentuk khusus, sesuai dengan bentuk bagian yang berbeda, nosel dan gripper yang paling sesuai dirancang untuk memberikan jaminan pada mesin plug-in berkecepatan tinggi.
Dengan nozel dan gripper yang dirancang khusus untuk penyisipan berkecepatan tinggi dan presisi tinggi, alat berat ini memastikan kinerja optimal untuk beragam komponen berbentuk khusus.
| Model | OFM-2 | OFM-4 | OFM-4D | OFM-6 | OFM-6D |
| Kepala Penyisipan | 2 | 4 | 4 | 6 | 6 |
| Dimensi：mm | 1050*1680*1870 | 1300*1700*2000 | 1550*1900*2100 | 1550*1900*2100 | 1300*1700*2000 |
| Berat | 1250KG | 1650KG | 1750KG | 1800KG | 1730KG |
| Sistem Operasi | jendela | ||||
| Bank Pengumpan | Sisi Tunggal | Sisi Ganda | Sisi Tunggal | Sisi Ganda | |
| Kisi Pengaman (Pintu) | Konfigurasi Standar | ||||
| Pasokan Udara | 0,5-0,65MPa (ANR) | ||||
| Kekuatan Maks | 4.5KW | 5.4KW | 6.3KW | 6.3KW | 5.4KW |
| Ukuran Komponen Maks | φ50 (35*35)mm | φ50 (35*35) mm | Φ30 (17*17) mm | ||
| Tinggi Komponen | ≤25mm | ≤30mm | ≤25mm | ≤30mm | ≤20mm |
Pemilihan Komponen Metode | Nozel / Penjepit | ||||
Kecepatan / Satu Komponen | 0,8 detik | 0,7 detik | 0,7 detik | 0,6 detik | 0,6 detik |
| Akurasi CPK≥1.0 | ±0,05mm | ||||
| Masukkan Kekuatan | ≤29.4N | ≤98N | ≤29.4N | ≤29.4N | ≤29.4N |
Masukkan Komponen Obyek | Konektor, Sakelar, Kumparan Trafo Soket, Port, Kapasitor, Resistor, IC, dll. | ||||
| Ukuran PCB (L*W) | 70*70~ 300*500mm | 70*70~ 410*500mm | 70*70~ 450*400mm | 70*70~ 410*350mm | 70*70~ 410*350mm |
Ketebalan PCB | 0,6~2mm | ||||
| Tipe Konveyor | Rantai | Sabuk | |||
| Arah | L ke R (Opsional R ke L) | ||||
| Bagian Konveyor | 3 | ||||
| SMEMA | Konfigurasi Standar | ||||
| * I.C.T terus bekerja pada kualitas dan kinerja, spesifikasi dan tampilan dapat diperbarui tanpa pemberitahuan tertentu. | |||||
Tolong lebih jelasnya Hubungi I.C.T Sekarang.
Pilih dari beragam jenis feeder untuk menyesuaikan dengan kebutuhan produksi Anda:
Bahan yang Cocok | Bahan yang Cocok | Bahan yang Cocok |
Pengumpan Pita Aksial | Bahan kepang timah horizontal | Resistor, kapasitor, sekering |
Pengumpan Pita Radial | Bahan kepang timah vertikal | Kapasitor, LED |
Pengumpan Baki | Bahan masuk palet | IC, trafo, kumparan |
Pengumpan Tabung | Bahan pemuatan pipa | Konektor VGA, relay, trafo |
Pengumpan Mangkuk | Bahan masuk dalam jumlah besar | USB, konektor HDMI, LED |
Semua sistem pengumpan dapat disesuaikan untuk memenuhi persyaratan produksi tertentu.
Mengapa Memilih Mesin Penyisipan Formulir Ganjil I.C.T?
1. Fleksibilitas yang Tak Tertandingi
Desain modular memungkinkan Anda menyesuaikan lini produksi dengan kebutuhan yang terus berkembang, memastikan nilai jangka panjang dan ROI.
2. Efisiensi Tinggi
Capai hingga 0,6 detik per penyisipan komponen, memaksimalkan throughput tanpa mengurangi kualitas.
3. Dukungan Global
Dengan layanan purna jual I.C.T yang komprehensif, Anda dijamin mendapatkan instalasi, pelatihan, dan dukungan teknis yang lancar di seluruh dunia.
Tingkatkan proses perakitan PCB Anda dengan Mesin Penyisipan Bentuk Ganjil I.C.T. Hubungi kami hari ini untuk konsultasi atau penawaran pribadi.
