YSM20R |Mesin Pemasangan Chip Smt Line Modular Yamaha dari pabrikan China

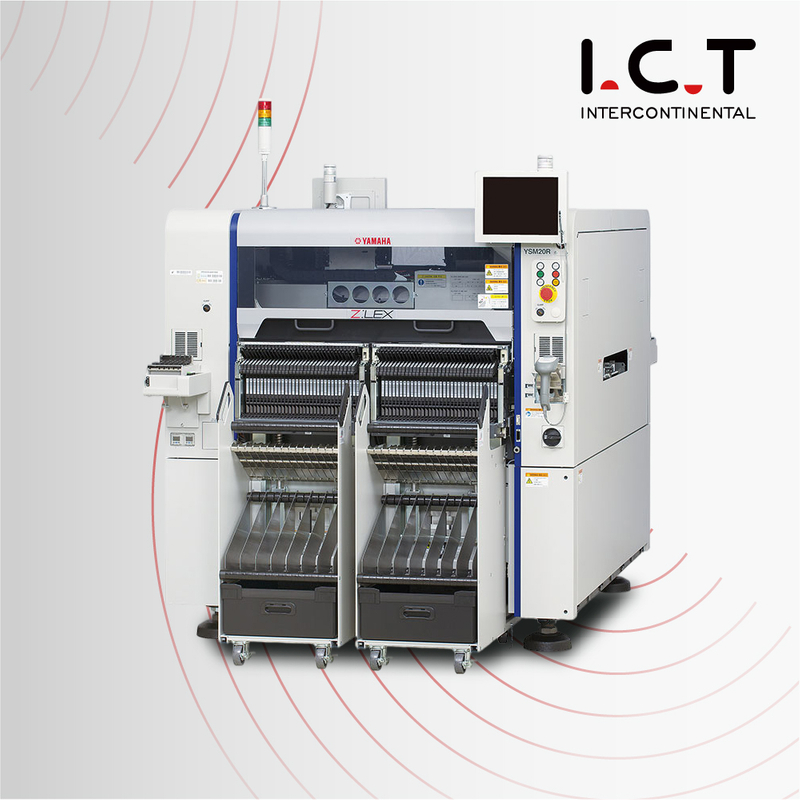

Mesin Pemasangan Chip Smt Line Modular Yamaha YSM20R

Perkenalan

Penempatan Yamaha-YRM20-Modular-SMT

Mesin Pemasangan Chip SMT Yamaha

Surface mounter serbaguna dengan kecepatan tertinggi di kelasnya membawa evolusi solusi 1head ke tingkat yang benar-benar baru!

Kecepatan pemasangan tercepat di dunia di kelasnya;5% lebih cepat dari YSM20.

Menampilkan kamera pemindaian lebar baru dengan kemampuan adaptasi komponen yang ditingkatkan.

Fitur opsional meningkatkan laju pengoperasian saluran tanpa menghentikan alat berat

Mesin Pemasangan Chip SMT Yamaha

Pemasangan chip tingkat lanjut

Mesin pick and place yang cepat & fleksibel

Penempatan SMT multi-fungsi

Mesin pick & place yang cepat dan fleksibel

Model	Tipe YSM20RPV	Tipe YSM20RSV	YSM20WR
PCB yang berlaku	Jalur tunggal P810 x L490 hingga L50 x L50 Tahap ganda Catatan: Untuk 2 balok sumbu X pilihan hanya Pengangkutan 1PCB: L810 x W490 hingga L50 x W50 Pengangkutan 2PCB: L380 x W490 hingga L50 x W50		Jalur ganda Catatan 1 Jenis PCB yang sama: L810 x W356 hingga L50 x W50 Berbagai jenis PCB: hingga L810 x W662 Catatan 2 Jenis PCB yang sama: L810 x W280 hingga L50 x W500 Berbagai jenis PCB: hingga L810 x W510
Kepala / Komponen yang berlaku	Catatan Kepala Multi Kecepatan Tinggi (HM) 3: 0201 hingga L55 x L100mm, Tinggi 15mm atau kurang Kepala komponen berbentuk aneh (FM: Multi Fleksibel): 03015 hingga W55 x L100mm, Tinggi 28mm atau kurang	Kepala Multi Kecepatan Tinggi (HM): 03015 hingga W55 x L100mm, Tinggi 15mm atau kurang Kepala komponen berbentuk aneh (FM: Multi Fleksibel): 03015 hingga W55 x L100mm, Tinggi 28mm atau kurang	Catatan Kepala Multi Kecepatan Tinggi (HM) 3: 0201 hingga W55 x L100mm, Tinggi 15mm atau kurang Kepala komponen berbentuk aneh (FM: Multi Fleksibel): 03015 hingga W55 x L100mm, Tinggi 28mm atau kurang
Kemampuan pemasangan (dalam kondisi optimal seperti yang ditentukan oleh Yamaha Motor)	Sumbu X 2-balok: Multiguna berkecepatan tinggi (HM: Multi kecepatan tinggi) kepala x 2 95.000CPH	Sumbu X 2-balok: Multiguna berkecepatan tinggi (HM: Multi kecepatan tinggi) kepala x 2 90.000CPH	Sumbu X 2-balok Catatan 1: Multiguna berkecepatan tinggi (HM: Multi kecepatan tinggi) kepala x 2
Akurasi pemasangan	±0,035mm (±0,025mm) Cpk≧1,0 (3σ) (di bawah kondisi optimal seperti yang ditentukan oleh Yamaha Motor saat evaluasi standar materials digunakan)
Jumlah Jenis komponen	Pelat tetap: Maks.140 jenis (konversi untuk pengumpan pita 8mm) Pertukaran gerbong pengumpan: Maks.128 jenis (konversi untuk pengumpan pita 8mm) Baki untuk 30 jenis (Tetap tipe: maks., bila dilengkapi dengan sATS30) dan 10 tipe (Jenis gerbong: maks., bila dilengkapi dengan cATS10)
Sumber Daya listrik	AC 3 Fasa 200/208/220/240/380/400/416V +/-10% 50/60Hz
Sumber pasokan udara	0,45MPa atau lebih lanjut, di keadaan bersih dan kering
Dimensi eksternal (tidak termasuk proyeksi)	L 1,374 x L 1.857 x T1.445mm (hanya unit utama)		P 1.374 x L 2.110 x T1.445mm (Unit utama saja)
Berat	Kira-kira.2.050kg (Utama satuan saja)		Kira-kira.2.500kg (Unit utama saja)

*Spesifikasi dan tampilan dapat berubah tanpa pemberitahuan sebelumnya.

* Hubungi I.C.T untuk lebih jelasnya.

Pertanyaan Umum:

Q: Apa yang dimaksud dengan mesin pick-and-place di SMT?

A: Mesin pick-and-place di SMT (Surface Mount Technology) adalah perangkat otomatis yang digunakan dalam manufaktur elektronik.Ini dirancang untuk mengambil komponen elektronik (perangkat pemasangan permukaan atau SMD) dan menempatkannya secara tepat pada papan sirkuit tercetak (PCB) selama proses perakitan.

T: Apa yang dilakukan mesin SMT?

A: Mesin SMT (Surface Mount Technology) digunakan dalam manufaktur elektronik untuk merakit sirkuit elektronik.Ini menempatkan komponen pemasangan permukaan (SMD), seperti resistor, kapasitor, dan sirkuit terpadu, ke PCB.Otomatisasi ini memastikan penempatan komponen yang efisien dan tepat.

Q: Apa nama mesin pick-and-place?

A: Mesin pick-and-place biasanya disebut sebagai 'sistem pick-and-place' atau sekadar 'mesin penempatan' dalam konteks SMT (Surface Mount Technology) dan perakitan elektronik.

T: Bisakah Anda memberikan contoh mesin SMT?

A: Tentu!Contoh mesin SMT yang berkualitas adalah Yamaha YSM20R.Mesin pick-and-place yang canggih ini terkenal dengan kinerja dan keserbagunaannya yang luar biasa.
