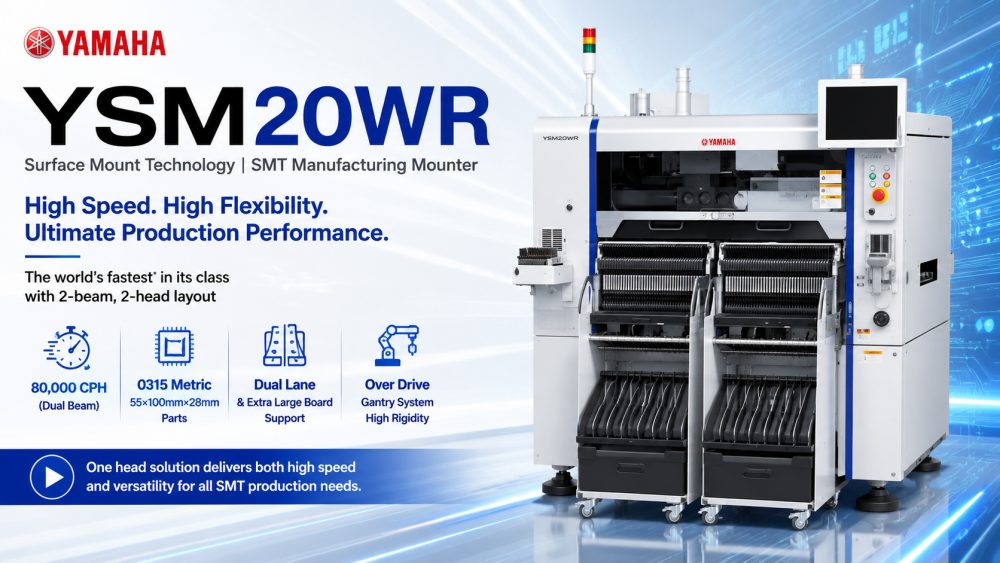

YSM20WR
Yamaha
| Kuantitas: | |
|---|---|
| Mesin SMT Jalur Ganda Berkecepatan Tinggi
YSM20WR adalah solusi pick-and-place Yamaha SMT yang dirancang untuk perakitan PCB jalur ganda, yang mampu menangani ukuran papan besar dengan tetap menjaga presisi luar biasa. Dengan kemampuan multi-head berkecepatan tinggi, alat berat ini mengakomodasi berbagai ukuran komponen. Sistem pemindaian dan kameranya yang canggih memastikan penempatan yang akurat, sementara teknologi pengumpan terintegrasi mengurangi waktu henti. ICT mendukung pelanggan dengan instalasi penuh, pelatihan, dan bantuan teknis, menjadikannya solusi ideal bagi produsen elektronik modern yang mencari jalur SMT yang andal dan terukur.
| Fitur Produk
Penempatan Kecepatan Tinggi Jalur Ganda
Dilengkapi dengan dua sinar sumbu X, YSM20WR mencapai 80.000 CPH untuk PCB jalur ganda, memungkinkan produksi dengan efisiensi tinggi.
Kepala Pemasangan Serba Guna
Kepala HM berkecepatan tinggi mengakomodasi komponen dari 0101 hingga 55×100×28 mm, sementara sistem multi-kamera opsional meningkatkan akurasi dan fleksibilitas penempatan.
Sistem Gantri Overdrive Tingkat Lanjut
Gantri overdrive memastikan transfer PCB lancar, meminimalkan kerugian selama perakitan kecepatan tinggi sekaligus mendukung papan besar dengan lebar hingga 742 mm.
| Spesifikasi
| Model | YSM20WR |
| PCB yang berlaku | Jalur tunggal L810 x W742mm hingga L50 x W50mm Jalur ganda (hanya untuk spesifikasi 2 balok sumbu X.) L810 x W356mm hingga L50 x W50mm |
| Kemampuan pemasangan | X axis 2-beam : Head multiguna kecepatan tinggi (HM: High-speed Multi) x 2 81,000CPH (di bawah kondisi optimal seperti yang ditentukan oleh Yamaha Motor) |
| Akurasi pemasangan (ditentukan oleh Yamaha Motor ketika bahan evaluasi standar digunakan) | +/- 0,035mm (+/-0,025mm) Cpk≧1,0 (3σ) |
| Komponen yang berlaku | Kepala serbaguna kecepatan tinggi (HM: Multi kecepatan tinggi) x 2 : 0101 hingga 55 x 100 mm L100mm, Tinggi 15mm atau kurang Catatan : Multi-kamera (opsional) mungkin diperlukan dalam beberapa kasus karena tinggi komponen dan ukuran komponen. Komponen berbentuk aneh (FM: Fleksibel Multi) Kepala: 03015 hingga 55 x 55mm L100mm, Tinggi 28mm atau kurang |
| Jumlah jenis komponen | Pelat tetap : Tipe Max.140 (konversi untuk pengumpan pita 8 mm) Pertukaran gerbong pengumpan : Tipe Max.128 (konversi untuk pengumpan pita 8mm) Baki untuk 30 tipe (tetap) dan 10 tipe (kereta) |
| Catu daya | AC 3-Fase 200/208/220/240/380/400/416 V +/-10 % 50/60 Hz |
| Sumber pasokan udara | 0,45MPa atau lebih, dalam keadaan bersih dan kering |
| Dimensi eksternal (tidak termasuk proyeksi) | P1.374 x L2.110 x T1.445mm |
| Berat | Kira-kira. 2.500kg |
*Spesifikasi dan tampilan dapat berubah sewaktu-waktu tanpa pemberitahuan sebelumnya.
* Hubungi ICT untuk lebih jelasnya.
| Daftar Peralatan Jalur SMT
Σ-G5SⅡ umumnya diintegrasikan ke dalam lini produksi SMT lengkap termasuk printer pasta solder, sistem inspeksi SPI, oven reflow, mesin inspeksi AOI, dan peralatan penanganan PCB. ICT menyediakan integrasi lini penuh yang mencakup solusi SMT, DIP, pelapisan, dan otomatisasi pabrik cerdas untuk membantu pelanggan membangun sistem manufaktur elektronik yang efisien dan terukur di seluruh dunia.
ICT menawarkan rangkaian lengkap mesin pick-and-place Yamaha SMT, termasuk YSM10, YSM40R, dan YRM20. Alat berat ini memberikan kecepatan, rentang komponen, dan konfigurasi jalur yang disesuaikan untuk memenuhi berbagai kebutuhan produksi pabrik. Setiap mesin didukung dengan pelatihan teknis, panduan instalasi, dan solusi pemeliharaan dari ICT, memastikan integrasi yang lancar ke lini produksi SMT Anda.
| Video Sukses Pelanggan
ICT berhasil meluncurkan lini produksi SMT otomatis penuh di Kazakhstan untuk perakitan produk listrik. Teknisi kami menyediakan instalasi, pelatihan, dan dukungan teknis di lokasi. Produk ini mencakup pemuat SMT, printer otomatis penuh, oven reflow, konveyor SMT jalur ganda, dan AOI offline. Masukan pelanggan: 'Semua mesin berasal dari China ICT Terima kasih. Kualitas dan harga bagus. Terima kasih Andy dan Billy karena telah membangun lini ini dan melatih kami untuk menggunakan mesin ini. Terima kasih banyak.'
| Dukungan Layanan & Pelatihan
ICT memastikan pelanggan menerima dukungan lengkap untuk jalur SMT mereka. Insinyur memberikan pelatihan di lokasi untuk pengoperasian alat berat, pemeliharaan, dan optimalisasi proses. Panduan kami membantu operator mencapai efisiensi jalur maksimum sekaligus mengurangi kesalahan dan waktu henti. Dukungan jarak jauh yang berkelanjutan dan pemecahan masalah dengan respons cepat semakin meningkatkan kinerja pabrik, memungkinkan klien beradaptasi dengan cepat terhadap permintaan produksi dan mempertahankan kualitas keluaran yang konsisten.
| Pujian Pelanggan
Klien secara konsisten memuji teknisi ICT kami atas profesionalisme dan pelatihan menyeluruh. Mereka menghargai mesin kami yang berkualitas tinggi, pengiriman yang aman dan terorganisir dengan baik, serta respons cepat kami terhadap pertanyaan teknis. YSM20WR jalur ganda kami telah membantu pelanggan meningkatkan efisiensi produksi sekaligus memastikan perakitan PCB akurat.
| Sertifikasi kami
Semua mesin ICT dan mesin SMT Yamaha, termasuk YSM20WR, mematuhi standar CE, RoHS, dan ISO9001. Produk kami menggabungkan teknologi yang dipatenkan dan mematuhi protokol kontrol kualitas yang ketat, memastikan pengoperasian yang andal dan aman di fasilitas manufaktur elektronik di seluruh dunia.
| Tentang TIK dan Pabrik
ICT merancang dan memproduksi peralatan SMT presisi tinggi dengan tim R&D berpengalaman dan fasilitas produksi skala besar. Dengan tenaga kerja lebih dari 200 profesional dan dukungan di 80+ negara, kami memberikan solusi lini SMT yang lengkap mulai dari konsep hingga pengoperasian. Manajemen kualitas yang ketat dan prosedur pengujian yang ketat menjamin kinerja produk yang konsisten, menjadikan ICT sebagai mitra terpercaya bagi produsen elektronik secara global.
