YSM20R
Yamaha
| Kuantitas: | |
|---|---|

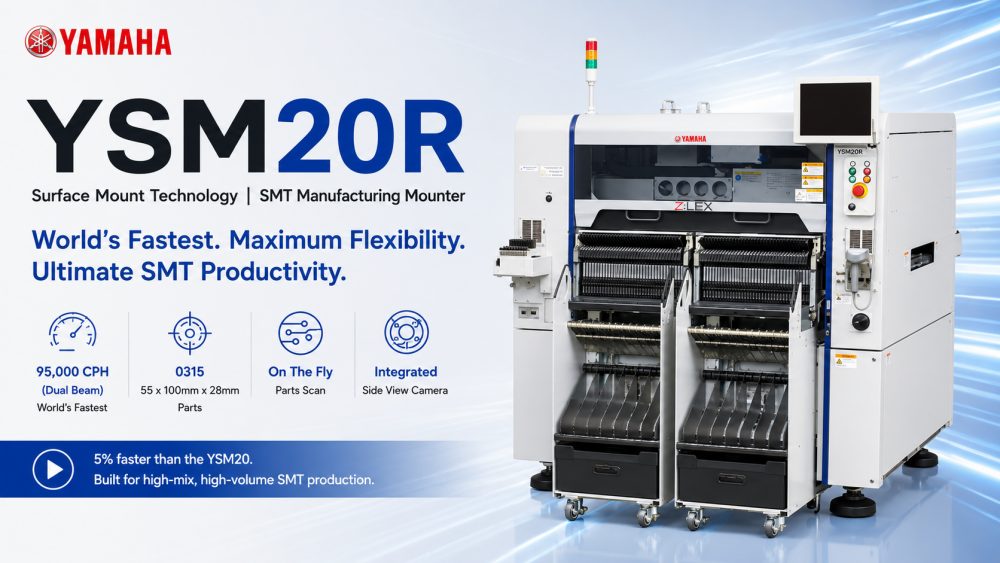

| Pemasangan Chip SMT Modular YSM20R
YSM20R adalah mesin pick-and-place SMT modular yang dirancang untuk produksi PCB volume tinggi. Mendukung pengoperasian jalur tunggal atau ganda, papan besar, dan penempatan kepadatan tinggi. Kepala serbaguna dan kamera bidang lebarnya secara efisien menangani berbagai komponen, mulai dari 0201 kecil hingga 0315 besar, dengan tetap menjaga akurasi dan stabilitas tinggi. Desain modular memungkinkan tata letak lini produksi yang fleksibel dan memaksimalkan efisiensi.
| Fitur Produk
Dual Beam & Penempatan Berkecepatan Tinggi
Dilengkapi dengan desain dual-beam, YSM20R memungkinkan pengoperasian dua jalur secara bersamaan, sehingga meningkatkan throughput secara signifikan. Head berpresisi tinggi menghasilkan hingga 95.000 CPH, menyeimbangkan kecepatan dengan akurasi.
Kompatibilitas Komponen & PCB Lebar
Mendukung dimensi PCB besar: L810×W742 mm (jalur tunggal) dan L810×W356 mm (jalur ganda), menampung hingga 140 jenis komponen. Visi pemindaian lebar memastikan penempatan yang tepat di beragam tata letak PCB.
Pengoperasian Tanpa Henti & Pemuatan Otomatis
Dengan Pengumpan Pemuatan Otomatis (ALF) dan sequencer baki (ATS) opsional, YSM20R berjalan terus menerus tanpa menghentikan penggantian pita atau baki, mengurangi waktu henti dan menjaga jalur produksi tetap efisien.
| Spesifikasi
| Model | YSM20R - Z:LEX |
| PCB yang berlaku | Jalur tunggal L810 x W490 hingga L50 x W50 Dua tahap Catatan: Untuk opsi 2 balok sumbu X saja 1PCB pengangkutan: L810 x W490 hingga L50 x W50 2PCB pengangkutan: L380 x W490 hingga L50 x W50 |
| Kemampuan pemasangan | X-axis 2-beam: Head multiguna kecepatan tinggi (HM: High-speed Multi) x 2 95,000CPH (di bawah kondisi optimal seperti yang ditentukan oleh Yamaha Motor) |
| Akurasi pemasangan | ±0,035mm (±0,025mm) Cpk≧1,0 (3σ) (dalam kondisi optimal seperti yang ditentukan oleh Yamaha Motor ketika bahan evaluasi standar digunakan) |
| Komponen yang berlaku | Kepala Multi (HM) Berkecepatan Tinggi CATATAN : 0201 hingga W55 x L100mm (Pengenalan pengindeksan melebihi W45mm), tinggi 15mm atau kurang Catatan: Tinggi komponen 6,5mm atau lebih tinggi atau ukuran komponen dengan panjang/lebar 12mm atau lebih memerlukan multi kamera opsional. Silakan menghubungi kami untuk info mengenai pemasangan komponen 0201. Kepala komponen berbentuk aneh (FM: Multi Fleksibel): 03015 hingga W55 x L100mm (pengenalan pengindeksan melebihi W45mm), Tinggi 28mm atau kurang |
| Jumlah jenis komponen | Pelat tetap: 140 jenis (konversi untuk pengumpan pita 8mm) Pertukaran gerbong pengumpan: Maks 128 jenis (konversi untuk pengumpan pita 8mm) Baki untuk 30 jenis (Tipe tetap: maksimum, bila dipasang dengan sATS30) dan 10 jenis (Jenis gerbong: maksimum, bila dipasang dengan cATS10) |
| Catu daya | AC 3 fasa 200/208/220/240/380/400/416 V ±10 % 50/60Hz |
| Sumber pasokan udara | Udara kering bersih 0,45 MPa atau lebih |
| Dimensi eksternal | P1.374 x L1.857 x T1.445mm |
| Berat | Kira-kira. 2.050kg |
*Spesifikasi dan tampilan dapat berubah sewaktu-waktu tanpa pemberitahuan sebelumnya.
* Hubungi ICT untuk lebih jelasnya.
| Daftar Peralatan Jalur SMT
Σ-G5SⅡ umumnya diintegrasikan ke dalam lini produksi SMT lengkap termasuk printer pasta solder, sistem inspeksi SPI, oven reflow, mesin inspeksi AOI, dan peralatan penanganan PCB. ICT menyediakan integrasi lini penuh yang mencakup solusi SMT, DIP, pelapisan, dan otomatisasi pabrik cerdas untuk membantu pelanggan membangun sistem manufaktur elektronik yang efisien dan terukur di seluruh dunia.
ICT menawarkan beberapa mounter SMT Yamaha termasuk YSM10, YSM20, YSM40R, yang mencakup PCB kecil hingga papan besar dengan kepadatan tinggi. Semua model memiliki konfigurasi modular, penempatan cepat, kompatibilitas komponen luas, dan pengoperasian presisi tinggi, cocok untuk beragam kebutuhan lini produksi.
| Video Sukses Pelanggan
Di Kazakhstan, ICT berhasil menghadirkan lini produksi SMT otomatis untuk manufaktur pasokan listrik. Insinyur menyediakan instalasi dan pelatihan di lokasi, memastikan kelancaran produksi. Jalur ini mencakup pemuat SMT, printer otomatis penuh, oven reflow, konveyor SMT, dan inspeksi AOI offline.
Masukan pelanggan: 'Semua mesin berasal dari China ICT Terima kasih. Kualitas dan harga bagus. Terima kasih Andy dan Billy karena telah membangun lini ini. Dan melatih kami untuk menggunakan mesin ini. Terima kasih banyak.'
| Dukungan Layanan & Pelatihan
ICT menyediakan layanan komprehensif dan solusi pelatihan. Insinyur dapat melakukan commissioning di lokasi, panduan instalasi, dan pelatihan operasional, membantu pelanggan mencapai peningkatan yang cepat. Pelatihan mencakup pengoperasian mesin, optimalisasi lini produksi, dan rutinitas pemeliharaan. Baik untuk mesin tunggal atau pengaturan pabrik secara penuh, ICT memberikan dukungan teknis yang responsif dan menyeluruh.
| Pujian Pelanggan
Klien memuji insinyur TIK atas profesionalisme, kesabaran, dan daya tanggapnya. YSM20R dan lini lengkapnya terkenal karena kualitasnya yang sangat baik, pengiriman yang cepat, dan pengemasan yang cermat. Pelanggan melaporkan proses commissioning yang lancar dan pelatihan yang efektif, sehingga memungkinkan staf untuk beroperasi secara efisien sejak hari pertama.
| Sertifikasi kami
YSM20R dan lini produksi ICT yang lengkap memiliki sertifikasi CE, RoHS, dan ISO9001, yang memenuhi standar kualitas internasional. ICT juga memegang hak paten, memastikan peralatan yang inovatif, stabil, dan aman bagi pelanggan global.
| Tentang TIK dan Pabrik
ICT mengoperasikan sistem R&D dan manufaktur yang lengkap, dengan tim yang besar dan berkembang pesat, melayani lebih dari 1.700 klien global di 80+ negara. Kontrol kualitas yang ketat memastikan semua mesin pick-and-place SMT memenuhi standar presisi dan keandalan yang tinggi. ICT berdedikasi untuk menyediakan solusi SMT pabrik lengkap yang fleksibel dan terukur.
