TIK-310P
I.C.T
Inline Label Sticker
| Kuantitas: | |
|---|---|
| Ikhtisar Pemasangan Label SMT

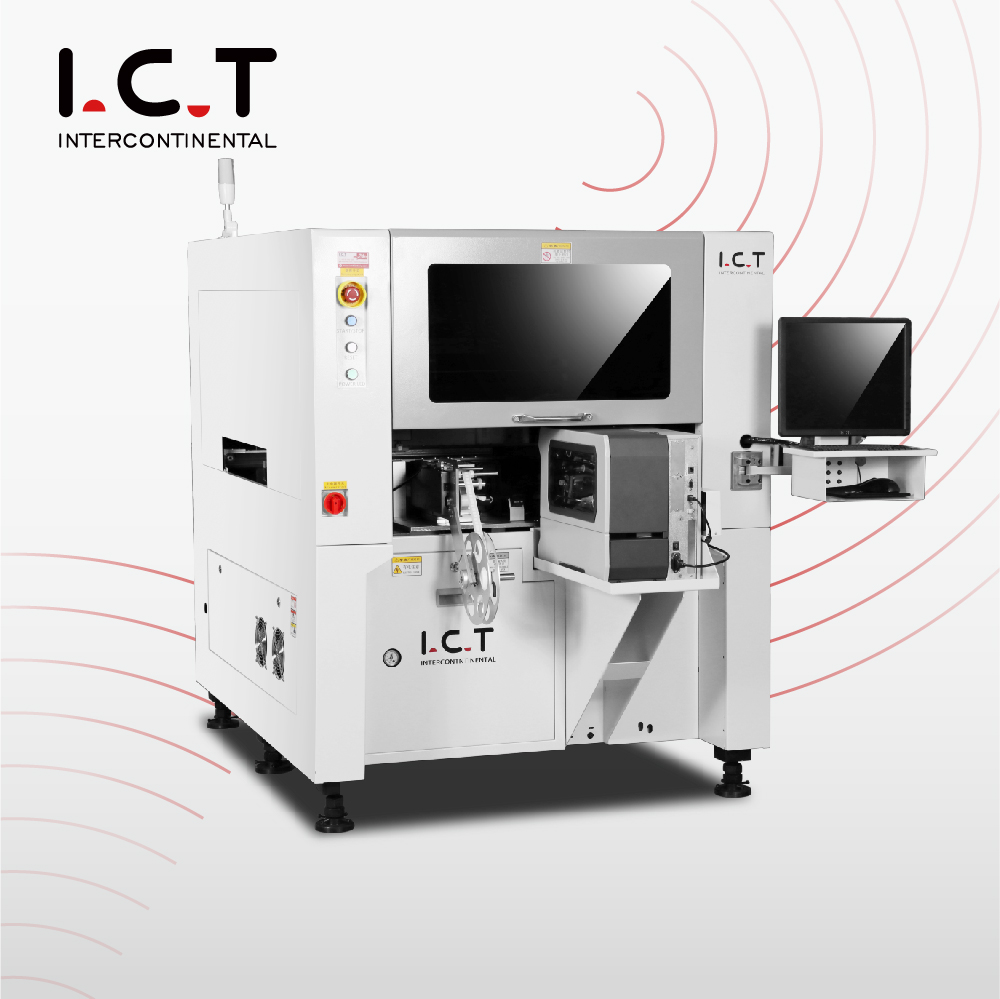

SMT Label Mounter secara efisien menempatkan label pada PCB dengan berbagai ukuran dan jenis. Dirancang untuk jalur perakitan PCB bervolume tinggi, ini mendukung berbagai bahan dan ketebalan label. Mesin ini dilengkapi kepala penempatan ganda, deteksi vakum independen, dan pencetakan kode batang opsional. ICT memberikan dukungan teknis penuh, memastikan kelancaran instalasi dan pengoperasian di lingkungan produksi SMT. Desain presisi dan kemampuan integrasinya memungkinkan koneksi tanpa batas dengan sistem MES, meningkatkan ketertelusuran dan efisiensi produksi dalam pembuatan PCB.
| Fitur Pemasangan Label SMT

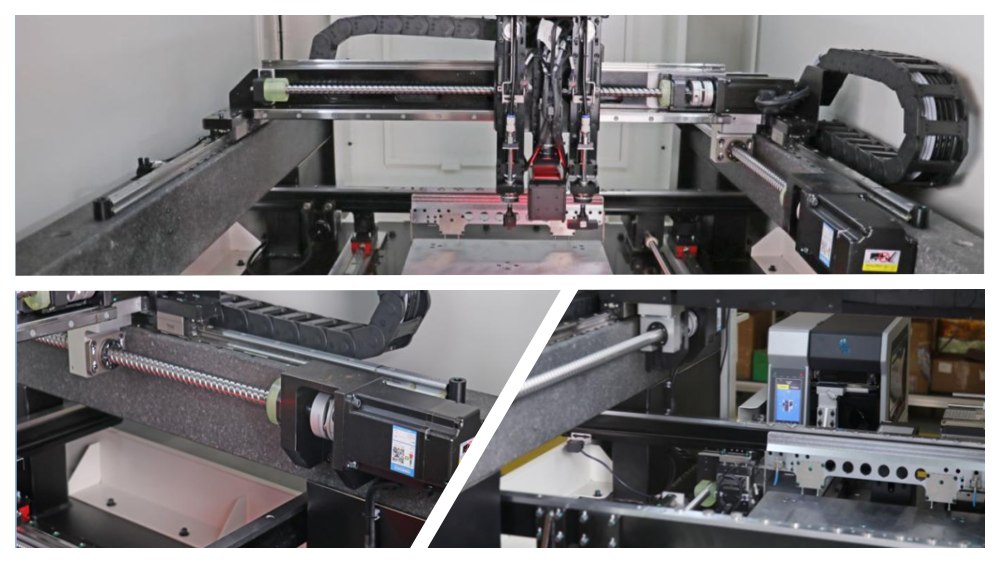

Rangka baja terintegrasi dan dasar marmer memberikan stabilitas struktural. Sekrup bola dan rel pemandu linier memastikan akurasi tinggi, sementara motor servo yang diimpor menawarkan pergerakan cepat dan pemosisian berulang. Suspensi jembatan lengkung meningkatkan kinerja menahan beban, mendukung pengoperasian jangka panjang berkecepatan tinggi tanpa penyimpangan mekanis.

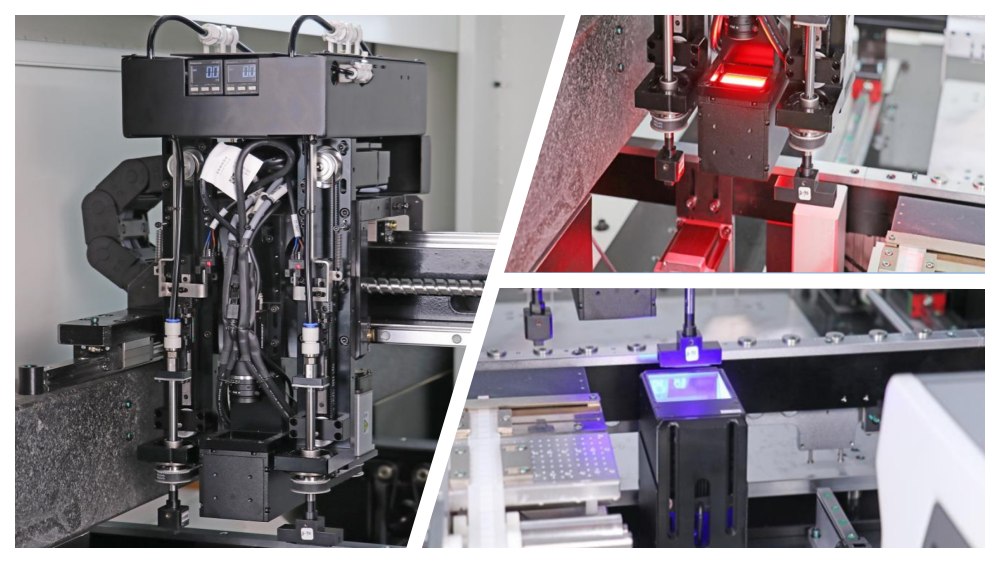

Kepala pemasangan ganda mengangkat, menurunkan, dan memutar 360° secara independen. Spline bola yang diimpor dan pemosisian visual dengan kamera terbang dan kamera tetap memastikan akurasi yang konsisten. Lampu merah dan biru meningkatkan deteksi label. Pengaturan ini memungkinkan penempatan label yang tepat pada berbagai komponen dan ketinggian PCB, meminimalkan kesalahan dan meningkatkan throughput.

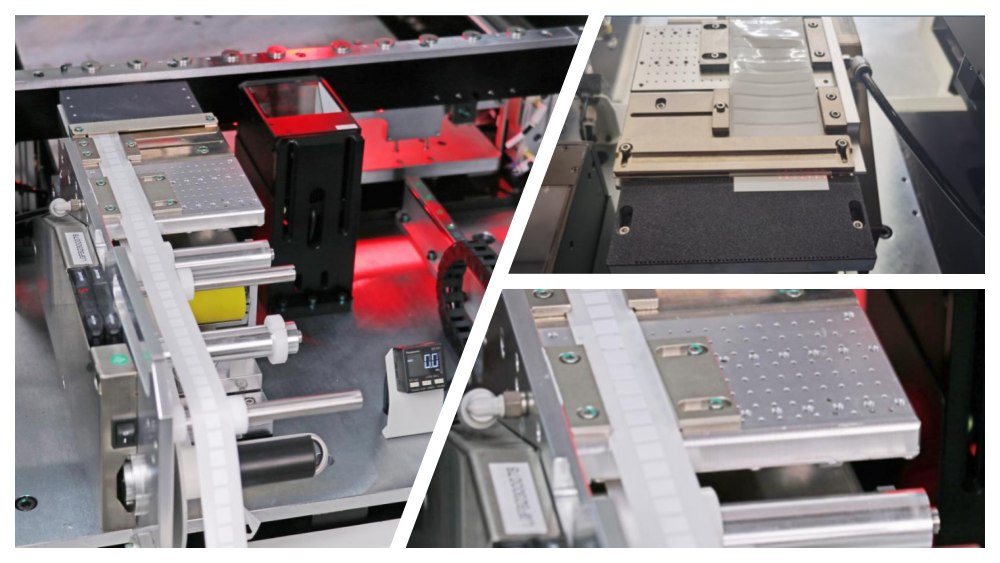

Dua pengumpan cerdas elektrik menangani berbagai ukuran label, dari 1,8×2,0 mm hingga 100×40 mm. Alas anti selip mencegah pemborosan, sementara sensor optik memastikan pengiriman label yang benar. Penyesuaian khusus mengakomodasi material yang kompleks atau rapuh, menjaga efisiensi produksi dan mengurangi waktu henti untuk pengisian ulang feeder.

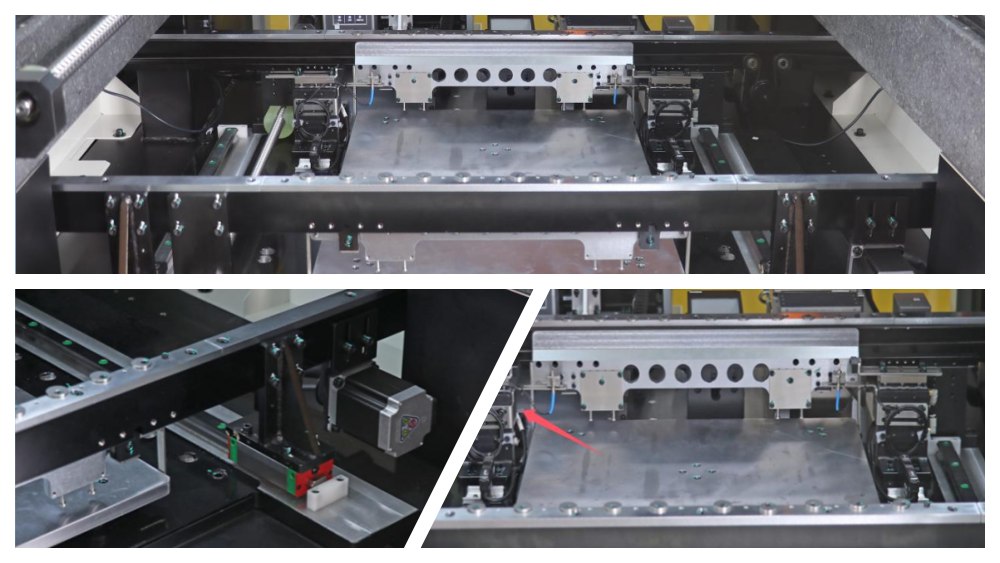

Kecepatan konveyor dapat disesuaikan dan memungkinkan arah PCB yang fleksibel. Pemblokir pneumatik dan sensor optik memastikan posisi berhenti yang tepat. Sekrup bola dan rel geser yang disinkronkan menjaga paralelisme track, mencegah kemacetan PCB, dan memungkinkan produksi berkelanjutan yang lancar di jalur SMT.
| Spesifikasi Oven Reflow
| No | Item | I.CT-310 | I.CT-310D | I.CT-310L |
|---|---|---|---|---|
| 1 | Ukuran PCB | 50×50mm ~ 340×280mm | 50×50mm ~ 400×350mm | 100×100mm ~ 600×500mm |
| 2 | Ketebalan PCB | 1–6mm | 1–6mm | 1–6mm |
| 3 | Posisi Pengumpan | 2 | 4 | 2 |
| 4 | Lebar Pengumpan | 105mm | 105mm | 105mm |
| 5 | Kecepatan pemasangan | 2500 buah/jam | 4000 buah/jam | 1300 buah/jam |
| 6 | Ukuran Label | Pengumpan Label: 2×2 ~ 100×40mm (Printer Kode Batang Opsi: 13×13 ~ 100×40mm) | Sama | Sama |
| 7 | Ketebalan label | 0,05–0,3 mm | 0,05–0,3 mm | 0,05–0,3 mm |
| 8 | Pelabelan Presisi | ± 0,05mm | ± 0,05mm | ± 0,05mm |
| 9 | Sudut Pelabelan | 360° | 360° | 360° |
| 10 | nosel | 2 | 2 | 2 |
| 11 | Vakum Nosel | Pompa vakum | Pompa vakum | Pompa vakum |
| 12 | Ketinggian keamanan PCB | Atas: <25mm; Bawah: <25mm | Atas: <25mm; Bawah: <25mm | Atas: <25mm; Bawah: <25mm |
| 13 | Tinggi perpindahan | 900 ± 20mm | 900 ± 20mm | 900 ± 20mm |
| 14 | Akurasi posisi | ± 0,025mm | ± 0,025mm | ± 0,025mm |
| 15 | Akurasi berulang | ±0,005mm | ±0,005mm | ±0,005mm |
| 16 | Momen pemasangan | Maks 3Kg | Maks 3Kg | Maks 3Kg |
| 17 | Metode penentuan posisi | CCD + Tandai | CCD + Tandai | CCD + Tandai |
| 18 | Kecepatan Konveyor | 50 ~ 600mm/menit | 50 ~ 600mm/menit | 50 ~ 600mm/menit |
| 19 | Metode pengupasan | Deteksi serat optik + kontrol perangkat lunak | Sama | Sama |
| 20 | Deteksi Hisap | Pengujian vakum, jatuhkan pengujian standar | Sama | Sama |
| 21 | Lebar rel | Penyesuaian otomatis | Penyesuaian otomatis | Penyesuaian otomatis |
| 22 | Modus kontrol | PC + papan kontrol industri | PC + papan kontrol industri | PC + papan kontrol industri |
| 23 | antarmuka MES | Cadangan antarmuka jaringan | Cadangan antarmuka jaringan | Cadangan antarmuka jaringan |
| 24 | Kekuatan | AC220V/50Hz, 1KVA | AC220V/50Hz, 1,5KVA | AC220V/50Hz, 1,5KVA |
| 25 | Dimensi | P1096×L1130×T1426mm | P1074×L1590×T1440mm | P1250×L1610×T1530mm |
| 26 | Berat | 800Kg | 1300Kg | 1400Kg |
| 27 | Tekanan udara | 0,5–0,6Mpa | 0,5–0,6Mpa | 0,5–0,6Mpa |
| Daftar Peralatan Jalur SMT
ICT menyediakan solusi SMT yang komprehensif termasuk pemuat PCB, printer stensil, mesin pick-and-place, SPI, AOI, oven reflow Lyra, dan sistem penanganan PCB. SMT Label Mounter terintegrasi dengan mulus, meningkatkan kemampuan penelusuran dan efisiensi pelabelan. Solusi kami mendukung rakitan PCB yang kompleks untuk komputer, SSD, dan modul memori, memastikan keluaran berkualitas tinggi di lingkungan produksi bervolume tinggi.
| Video Sukses Pelanggan
Insinyur ICT mengirimkan dan menugaskan jalur SMT dan DIP penuh di sebuah pabrik elektronik besar di Uzbekistan. Fasilitas ini memproduksi motherboard komputer, SSD, dan produk memori. Dari pengaturan awal hingga pengujian, ICT menyediakan dukungan teknis, pemrograman, dan pemecahan masalah di lokasi. Klien memuji respons ICT yang cepat, keandalan peralatan, dan layanan profesional. Jajaran produk SMT mencakup printer stensil ICT-5151, empat mesin SMT, oven reflow Lyra, SPI, AOI, dan sistem penanganan PCB. Garis DIP menampilkan penyisipan manual, penyisipan khusus JUKI, penyolderan gelombang Acrab350, dan integrasi konveyor.
| Pelatihan & Dukungan Profesional
ICT menawarkan instalasi, kalibrasi, dan pelatihan di tempat untuk SMT Label Mounter. Teknisi kami memastikan kelancaran commissioning dan memberikan panduan operasional untuk tim pabrik. Dukungan teknis mencakup integrasi, pemeliharaan, dan pemecahan masalah MES. Layanan respons cepat dan dokumentasi terperinci membantu pelanggan mempertahankan waktu kerja yang tinggi, meminimalkan risiko produksi, dan memastikan pelabelan yang akurat untuk semua jenis PCB.
| Pujian Pelanggan
Klien secara konsisten memuji insinyur ICT atas profesionalisme, daya tanggap, dan bimbingan yang jelas. Ketepatan dan keandalan SMT Label Mounter sangat dihargai, begitu pula pengemasan yang aman dan pengiriman tepat waktu. Pelanggan menyoroti penyelesaian masalah yang cepat, integrasi yang mudah, dan kontribusi keseluruhan terhadap kelancaran operasional jalur SMT, yang menegaskan kepercayaan terhadap solusi ICT dan keunggulan layanan.
| Sertifikasi kami
Produk TIK memenuhi standar CE, RoHS, dan ISO9001. SMT Label Mounter juga menyertakan fitur yang dipatenkan untuk pelabelan yang andal. Kepatuhan memastikan keselamatan, perlindungan lingkungan, dan produksi berkualitas tinggi. Pelanggan dapat mengandalkan mesin bersertifikasi penuh untuk operasi perakitan PCB penting, yang didukung oleh sistem manajemen kualitas ICT yang ketat.
| Tentang Kami dan Pabrik
ICT merancang, memproduksi, dan mengirimkan peralatan SMT canggih ke seluruh dunia. Dengan tim yang berkembang dan pengalaman puluhan tahun, kami melayani ratusan klien di berbagai negara. Pabrik kami menerapkan prosedur pemeriksaan yang ketat, memastikan setiap produk memenuhi standar kualitas tinggi. Dari penelitian dan pengembangan hingga produksi dan dukungan teknis, ICT menyediakan solusi menyeluruh, mengintegrasikan peralatan, pelatihan, dan layanan purna jual untuk jalur perakitan PCB yang efisien dan andal.
