Anda menggunakan AOI di PCB Manufacturing untuk memastikan papan sirkuit cetak Anda dibuat dengan baik dan bekerja dengan benar. AOI berarti inspeksi optik otomatis. Ini menggunakan kamera khusus dan program komputer untuk menemukan masalah selama cek. Studi menunjukkan AOI dapat mengurangi kesalahan dalam pembuatan PCB hingga 40%. Ini juga dapat menemukan masalah lebih dari 95% dari waktu. Ini membantu Anda mendapatkan papan yang lebih baik, membutuhkan perbaikan yang lebih sedikit, dan menyelesaikan pekerjaan lebih cepat. Mesin I.CT SMT AOI , seperti mesin inspeksi AOI , adalah contoh nyata. Ini menunjukkan bagaimana AOI membantu membuat papan yang lebih baik dan mempercepat pekerjaan di telepon.
· AOI menggunakan kamera dan perangkat lunak untuk menemukan masalah pada papan sirkuit cetak dengan cepat. Ini membantu menangkap kesalahan lebih awal.
· Ini membuat kualitas lebih baik dengan menemukan hal -hal seperti bagian yang hilang, sambungan solder yang buruk, dan kerusakan permukaan. Itu tepat lebih dari 95% dari waktu.
· Menggunakan AOI menghemat uang dengan mengurangi biaya pengerjaan ulang, limbah, dan tenaga kerja. Itu sering membayar sendiri dalam 14 hingga 18 bulan.
· AOI membuat produksi lebih cepat dengan memeriksa ratusan atau ribuan papan setiap jam. Ini jauh lebih cepat daripada memeriksa dengan tangan.
· Aturan berikut seperti IPC-A-610 dengan AOI membangun kepercayaan. Ini juga memastikan papan selalu berkualitas tinggi.
· Advanced AOI memiliki fitur seperti pencitraan 3D dan pembelajaran mesin. Ini membantu menemukan lebih banyak masalah dan menangani tantangan baru.
· AOI bekerja paling baik ketika digunakan dengan tes lain seperti pengujian x-ray dan in-sirkuit. Ini memberikan cek penuh dari papan.
· Melakukan pemeliharaan rutin, memiliki aturan inspeksi yang jelas, dan operator pelatihan membuat AOI bekerja lebih baik dan memberikan hasil yang lebih baik.
Anda menggunakan AOI di PCB Manufacturing untuk memeriksa papan Anda untuk masalah . AOI berarti inspeksi optik otomatis. Teknologi ini menggunakan kamera dan lampu khusus untuk mengambil gambar yang jelas dari papan sirkuit cetak Anda. Sistem kemudian menggunakan program komputer untuk mencari kesalahan dengan membandingkan gambar dengan contoh sempurna, yang disebut 'papan emas. ' Sistem AOI dapat melihat bagian yang hilang, komponen yang salah tempat, dan masalah solder. Beberapa mesin AOI canggih, seperti I.CT-AI-5146 , menggunakan pembelajaran mendalam dan kamera resolusi tinggi untuk menemukan bahkan cacat kecil. Mesin -mesin ini juga dapat menggunakan pencitraan 3D untuk memeriksa ketinggian sambungan dan komponen solder , memastikan semuanya ada di tempat yang tepat.
Berikut adalah langkah utama yang diikuti AOI di PCB Manufacturing:
1. Mesin Aoi menyinari lampu khusus di papan.
2. Kamera mengambil gambar berkualitas tinggi dari permukaan papan.
3. Sistem menggunakan perangkat lunak untuk membandingkan gambar -gambar ini dengan papan yang sempurna.
4. Ia menemukan dan menandai cacat apa pun, seperti bagian yang hilang atau sambungan solder yang buruk.
5. Mesin mencatat cacat dan membuat laporan untuk Anda.
AOI di PCB Manufacturing membantu Anda mengalami masalah lebih awal , sehingga Anda dapat memperbaikinya sebelum papan pindah ke langkah berikutnya.
Anda menggunakan AOI untuk memastikan papan Anda memenuhi standar kualitas. Tujuan utamanya adalah menemukan cacat yang dapat menyebabkan dewan gagal. Aoi dapat menemukan masalah seperti terlalu banyak atau terlalu sedikit solder, jembatan solder, dan bagian yang hilang atau bengkok . Ini juga memeriksa goresan, noda, dan masalah permukaan lainnya. Ketika AOI menemukan cacat, itu mencatat informasi dan bahkan dapat menghapus papan yang buruk dari garis. Ini membantu Anda melacak masalah umum dan meningkatkan proses Anda.
AOI di PCB Manufacturing memberi Anda umpan balik segera. Anda dapat memperbaiki kesalahan dengan cepat dan menghindari membuat kesalahan yang sama lagi. Ini membuat papan Anda dapat diandalkan dan membantu melindungi reputasi perusahaan Anda. AOI juga mendukung produksi massal dengan memastikan setiap dewan memenuhi standar tinggi yang sama. Anda dapat percaya bahwa papan Anda akan berfungsi seperti yang diharapkan saat menggunakan AOI.
Surface Mount Technology (SMT) adalah cara populer untuk membangun papan sirkuit. AOI memainkan peran besar dalam perakitan SMT. Anda menggunakan AOI untuk memeriksa bahwa setiap bagian kecil berada di tempat yang tepat dan bahwa sambungan solder kuat . AOI dapat menemukan komponen yang hilang, diputar, atau salah tempat. Ini juga memeriksa masalah solder seperti sambungan dingin atau jembatan. Beberapa sistem AOI, seperti I.Ct-AI-5146 , menggunakan pencitraan 3D dan algoritma pintar untuk memeriksa papan dengan cepat dan akurat.
AOI di PCB Manufacturing membantu Anda menangkap kesalahan selama perakitan SMT. Anda mendapatkan umpan balik real-time, sehingga Anda dapat segera memperbaiki masalah. Ini mengurangi limbah dan menghemat uang. AOI juga membantu Anda menjaga jalur produksi Anda berjalan dengan lancar. Saat Anda menggunakan tes inspeksi optik otomatis, Anda memastikan papan Anda dibangun dengan benar untuk pertama kalinya.
Kiat: Menggunakan AOI di jalur perakitan SMT Anda dapat meningkatkan kualitas produk Anda dan menurunkan biaya Anda.
Anda ingin papan sirkuit cetak Anda berfungsi dengan baik. Inspeksi Optik Otomatis adalah alat yang kuat untuk memeriksa kualitas. Teknologi ini menggunakan kamera resolusi tinggi dan perangkat lunak pintar . Ini memeriksa setiap papan dan membandingkannya dengan yang sempurna. Aoi dapat menemukan masalah kecil. Anda dapat melihat masalah seperti bagian yang hilang, jembatan solder, atau bagian yang tidak berada di tempat yang tepat segera.
· AOI menggunakan kamera dan program komputer untuk melihat papan Anda.
· Menemukan masalah seperti kesalahan polaritas, sirkuit terbuka atau pendek, dan bagian yang hilang atau salah.
· Otomasi menghilangkan kesalahan yang mungkin dilakukan orang dan terus memeriksa hal yang sama untuk setiap papan.
· AOI dapat memeriksa ribuan bagian setiap menit, jauh lebih cepat daripada orang.
· Menemukan masalah lebih awal menghentikan mereka untuk menyebar, sehingga Anda memiliki lebih sedikit limbah dan lebih sedikit memperbaiki.
Cara lama memeriksa papan menggunakan orang. Orang bisa lelah dan melewatkan masalah kecil. AOI memberi Anda pemeriksaan kualitas mantap dan membantu Anda mencapai standar tinggi untuk setiap papan. Anda juga mendapatkan laporan terperinci , sehingga Anda dapat melihat di mana masalah terjadi dan mewujudkan segalanya. Ini membantu Anda membangun kepercayaan dengan pelanggan Anda dan menjaga nama baik Anda.
Inspeksi optik otomatis membantu Anda menghemat uang dalam banyak hal. Ketika Anda menemukan masalah lebih awal, Anda menghabiskan lebih sedikit untuk memperbaiki dan menyia -nyiakan. Sistem AOI menurunkan biaya tenaga kerja Anda karena mesin bekerja lebih cepat dan lebih baik daripada orang. Anda juga memiliki lebih sedikit papan untuk memperbaiki atau membuang.
Aspek penghematan biaya | Tabungan / Dampak yang Dilaporkan | Penjelasan / Konteks |
Mengerjakan ulang tabungan tenaga kerja | $ 12.400 bulanan | Hasil pass pertama naik dari 82% menjadi 96% dengan AOI dan kontrol proses |
Kerjakan ulang penghematan biaya untuk pesanan | $ 18.000+ atas pesanan 1.000 unit | Tingkat pengerjaan ulang turun dari 8% menjadi 1,2% menggunakan gerbang berkualitas berbasis AOI |
Jangka waktu ROI | 14-18 bulan | Kebanyakan perusahaan ukuran menengah mendapatkan kembali uang mereka saat ini menggunakan AOI |
Biaya inspeksi per unit pengurangan | Dari $ 0,15 hingga $ 0,04 per unit | Otomasi menghemat $ 1.100 setiap tahun dengan 10.000 unit |
Peningkatan pemanfaatan produksi | Peningkatan 67% | 24/7 produksi otomatis membuat lebih banyak papan dan waktu yang lebih cepat |
Anda melihat penghematan nyata saat Anda menggunakan AOI. Tes inspeksi optik otomatis menurunkan biaya untuk setiap papan dan membantu Anda mendapatkan uang Anda kembali dalam waktu sekitar satu setengah tahun. Anda juga menghindari kerugian besar dengan menemukan masalah sebelum papan meninggalkan pabrik Anda. Ini membuat bisnis Anda lebih kuat dan membantu Anda bersaing.
Anda perlu bekerja cepat di manufaktur elektronik hari ini. AOI memberi Anda cek cepat dan menjaga garis Anda bergerak. Otomasi memungkinkan Anda memeriksa lebih banyak papan dalam waktu yang lebih singkat . Anda dapat memeriksa ratusan atau ribuan papan setiap jam.
Sebelum AOI, Anda hanya dapat memeriksa 20 hingga 50 papan setiap jam dengan tangan. Dengan AOI, Anda dapat memeriksa ratusan atau ribuan. Jumlah masalah yang terlewat turun 85%. Hasil pass pertama Anda naik dari 92% menjadi 98%. Biaya untuk memperbaiki papan turun 60%. Anda bisa mendapatkan uang Anda kembali hanya delapan bulan.
Inspeksi optik otomatis bekerja dengan baik dengan mesin lain. Anda menjaga kualitas Anda tetap tinggi, bahkan saat Anda bekerja lebih cepat. Sistem AOI baru menggunakan AI untuk menemukan suku cadang dan masalah dengan cepat, sehingga Anda menghabiskan lebih sedikit waktu mengatur dan lebih banyak waktu membuat papan yang baik. Ini membantu Anda memenuhi kebutuhan pelanggan dan memberikan tepat waktu.
Kiat: Saat Anda menggunakan AOI, Anda mendapatkan pemeriksaan lebih cepat, kualitas yang lebih baik, dan biaya yang lebih rendah. Ini membantu Anda tetap di depan dalam elektronik.
Saat Anda membuat elektronik, Anda harus mengikuti aturan yang ketat. Aturan ini membantu produk Anda memenuhi standar tinggi. IPC-A-610 adalah salah satu aturan terpenting. Orang -orang di seluruh dunia menggunakan standar ini untuk kualitas perakitan elektronik. Ini memberi tahu Anda apa yang harus diperiksa di papan sirkuit cetak Anda. IPC-A-610 memberikan aturan yang jelas untuk pelapisan dan ketebalan pelapisan. Ia juga mengatakan tidak boleh ada cacat. Anda menggunakan inspeksi optik otomatis untuk membantu mengikuti aturan ini setiap saat.
Sistem inspeksi optik otomatis mencari masalah di papan Anda. Sistem ini memeriksa ketebalan lapisan di banyak tempat. Mereka juga mencari penyemprotan berlebih dan memastikan lapisan tidak menyentuh konektor atau titik uji. AOI membantu Anda membuktikan papan Anda memenuhi aturan IPC-A-610. Ini bagus untuk jaminan kualitas. Ini juga membantu Anda menemukan dan memperbaiki masalah jika itu terjadi.
Grup IPC bekerja untuk membuat teknologi AOI lebih baik. IPC mendukung menggunakan kecerdasan buatan dalam sistem AOI . Ini membuat cek lebih cepat dan lebih benar. Buku putih IPC baru menjelaskan bagaimana AI dapat membantu menemukan cacat dan menjaga kualitas tetap tinggi. IPC belum memiliki aturan AOI baru. Tetapi bekerja pada seperangkat aturan untuk menggunakan AI dalam inspeksi.
Berikut beberapa cara standar industri membantu Anda:
· Anda mendapatkan aturan yang jelas untuk apa yang membuat papan berkualitas tinggi.
· Anda menggunakan AOI untuk memeriksa setiap papan dengan cara yang sama, setiap saat.
· Anda menyimpan catatan yang baik untuk jaminan dan keterlacakan kualitas.
· Anda tetap up to date dengan teknologi baru, seperti AI dalam sistem AOI.
Catatan: Ketika Anda mengikuti aturan seperti IPC-A-610, Anda membangun kepercayaan dengan pelanggan. Anda menunjukkan kepada Anda tentang kualitas dan menggunakan alat terbaik untuk cek.
Standar industri membantu Anda membuat produk yang lebih baik. Saat Anda menggunakan inspeksi optik otomatis dan mengikuti aturan ini, papan Anda aman, andal, dan siap untuk pasar.
Ketika Anda tahu bagaimana sistem AOI bekerja, Anda melihat mengapa itu penting dalam pembuatan PCB. Proses AOI menggunakan perangkat keras dan perangkat lunak untuk menemukan masalah dengan cepat dan baik. Mari kita lihat bagian dan langkah utama.
Kamera adalah bagian terpenting dari setiap sistem AOI. Mereka mengambil gambar yang jelas dari papan sirkuit cetak Anda. Beberapa sistem memiliki satu kamera, tetapi yang lain menggunakan lebih banyak untuk tampilan 3D. Kamera bisa pindah untuk mendapatkan tampilan terbaik. Lensa yang baik dan gerakan yang cermat membantu kamera melihat hal -hal kecil. Misalnya, I.CT-AI-5146 memiliki kamera 12 juta piksel untuk menemukan cacat kecil.
Pencahayaan sangat penting di AOI. Lampu khusus bersinar dari sisi yang berbeda dan dengan warna yang berbeda. Ini membantu kamera melihat semua bagian papan. Anda mungkin menggunakan pencahayaan atas, samping, atau koaksial untuk menunjukkan hal -hal yang berbeda. Lampu LED multi-warna, seperti RGB dan putih , membantu Anda melihat masalah dengan solder atau bagian. Pencahayaan bagus yang dapat Anda ubah memberi Anda gambar yang jelas setiap saat.
Perangkat lunak dalam sistem AOI melakukan banyak pekerjaan. Ini menjalankan kamera dan lampu, lalu memeriksa gambar. Perangkat lunak ini menggunakan program pintar untuk membandingkan apa yang dilihatnya dengan papan yang sempurna. Beberapa sistem menggunakan pencocokan pola, penemuan fitur, atau bahkan pembelajaran mesin . ICT-AI-5146 menggunakan jaringan saraf konvolusional untuk menemukan banyak jenis cacat. Perangkat lunak ini juga berbicara dengan mesin lain dan membantu Anda menonton dan meningkatkan pekerjaan Anda.
Kiat: Perangkat lunak yang baik membuat sistem AOI Anda lebih pintar dan membantu Anda mempercayai hasilnya.
Anda memulai proses AOI dengan mengambil gambar PCB. Kamera mengambil foto dengan lampu yang berbeda. Langkah ini cepat dan benar. Gambar yang jelas menunjukkan setiap detail, dari sambungan solder kecil hingga bagian kecil.
Setelah memotret, perangkat lunak memulai pekerjaannya. Ini memeriksa gambar baru terhadap data yang disimpan atau file desain. Perangkat lunak mencari perubahan yang bisa berarti masalah. Anda dapat menemukan bagian yang hilang, jembatan solder, atau goresan. Beberapa sistem menggunakan pembelajaran mesin untuk menjadi lebih baik dalam menemukan masalah dari waktu ke waktu. Perangkat lunak ini memasukkan cacat pada grup , sehingga Anda dapat melihat apa yang salah.
Ketika perangkat lunak menemukan masalah, itu menuliskannya. Sistem dapat menandai papan, menolaknya, atau mengirimkannya untuk tampilan lain. Anda mendapatkan laporan yang menunjukkan di mana dan apa masalahnya. Laporan ini membantu Anda memperbaiki keadaan dengan cepat dan membuat pekerjaan Anda lebih baik. TIK-AI-5146 bahkan dapat mengirim data ke sistem eksekusi manufaktur Anda untuk pembaruan waktu nyata.
Catatan: Laporan dari AOI membantu Anda melihat pola dan menghentikan masalah di masa depan.
Memilih pencahayaan yang tepat sangat penting di AOI. Cek berbeda membutuhkan lampu yang berbeda. Berikut ini adalah tipe umum yang umum:
Tipe AOI | Pendekatan pencahayaan dan pencitraan | Skenario Inspeksi | Keuntungan |
2d aoi | Pencitraan top-down dengan pencahayaan standar | Inspeksi Garis SMT Awal untuk Masalah Permukaan Seperti kesalahan penerapan pasta solder, kesalahan polaritas, bagian yang hilang | Hemat biaya, cepat, cocok untuk inspeksi yang lebih sederhana |
3D AOI | Kamera cahaya dan multi-sudut terstruktur dengan pencahayaan multi-sudut | Mendeteksi tinggi komponen, volume, coplanarity; mengidentifikasi solder yang tidak cukup, diangkat pin, warpage | Pengukuran kedalaman yang tepat, deteksi cacat yang lebih baik untuk struktur yang kompleks |
Anda sering menggunakan lebih dari satu jenis pencahayaan untuk hasil terbaik. Pencahayaan ini baik untuk memeriksa permukaan. Pencahayaan samping membantu Anda melihat tinggi dan melihat masalah 3D. Lampu koaksial dan cincin menghilangkan bayangan dan menunjukkan sambungan solder. LED multi-sudut dan multi-warna memungkinkan Anda mengubah cahaya untuk setiap pekerjaan. Bagus, bahkan pencahayaan memberi Anda gambar yang jelas dan membantu Anda menemukan lebih banyak masalah.
Callout: Pencahayaan yang tepat di sistem AOI Anda membantu Anda menangkap lebih banyak masalah dan membuat papan yang lebih baik.
Inspeksi optik otomatis, atau AOI , sangat penting untuk menemukan masalah dalam rakitan PCB. Anda menggunakan AOI untuk menemukan banyak jenis kegagalan. Ini membantu papan Anda tetap aman dan bekerja dengan baik. Berikut adalah jenis utama cacat yang dapat ditemukan AOI.
Masalah solder adalah umum di rakitan PCB. Masalah -masalah ini dapat membuat papan Anda berhenti bekerja atau menjadi kurang kuat. AOI membantu Anda menemukan masalah ini lebih awal.
Jembatan solder terjadi ketika solder bergabung dengan dua bantalan yang tidak boleh disentuh. Ini membuat sirkuit pendek dan dapat merusak papan. AOI menggunakan kamera tajam dan lampu khusus untuk melihat koneksi kecil ini. Anda dapat menemukan jembatan solder sebelum menyebabkan masalah besar.
Solder yang tidak mencukupi berarti tidak ada cukup solder pada sendi. Ini bisa membuat titik lemah atau bahkan sirkuit terbuka. AOI memeriksa setiap sambungan dan mencari jumlah solder yang tepat. Jika terlalu sedikit, AOI menandai itu sebagai masalah. Anda dapat memperbaikinya sebelum papan meninggalkan pabrik Anda.
Masalah penyolderan lainnya yang dapat ditemukan AOI adalah:
· Bantalan yang diangkat : Bantalan menarik dari papan, seringkali dari terlalu banyak panas atau gemetar.
· Anyaman dan percikan: Potongan kecil tanah solder di mana mereka tidak seharusnya dan menyebabkan celana pendek.
· Sambungan cekung: ini terlihat ditekan dan mungkin tidak terhubung dengan baik.
· Tombstoning: Bagian berdiri di satu ujung dan hancurkan koneksi.
· Bayangan: Solder tidak sepenuhnya menyentuh bagian itu, jadi kontaknya buruk.
· Sambungan solder dingin : Ini terlihat kusam atau kasar dan tidak menempel dengan baik.
AOI juga membantu Anda menemukan masalah dengan bagian -bagian di mana diletakkan. Jika suatu bagian berada di tempat yang salah atau hilang, dewan mungkin tidak berfungsi.
Bagian yang tidak selaras tidak duduk tepat di pembalut mereka. AOI memindai papan dan memeriksa tempat masing -masing bagian terhadap desain. Jika suatu bagian bergerak terlalu jauh, Aoi menandai itu. Anda dapat menetapkan aturan yang ketat, bahkan sekecil 0,02 mm , untuk menangkap gerakan kecil. Aoi juga menemukan bagian -bagiannya berubah menjadi cara yang salah.
Bagian yang hilang sulit dilihat dengan mata, tetapi Aoi menemukannya dengan cepat. Aoi memeriksa setiap tempat di mana suatu bagian seharusnya berada. Jika menemukan bantalan kosong, itu menandainya sebagai masalah. AOI juga dapat menemukan suku cadang Tombstoned dan bagian yang salah dengan memeriksa papan terhadap desain.
Masalah permukaan dapat melukai papan Anda atau membuatnya berhenti bekerja. AOI memeriksa ini menggunakan gambar 2D dan 3D.
Goresan dan goresan dapat memecahkan garis tembaga atau menunjukkan lapisan di dalam. Aoi menemukan ini dengan mencari garis atau tanda yang seharusnya tidak ada di sana. Bahkan goresan kecil dapat menyebabkan sirkuit terbuka atau kegagalan lainnya.
Noda, seperti fluks sisa atau bintik -bintik kimia, dapat menyebabkan karat atau celana pendek. AOI menggunakan lampu khusus untuk melihat tanda -tanda ini. Anda dapat membersihkan noda sebelum menyebabkan masalah.
Berikut adalah tabel yang menunjukkan beberapa masalah permukaan yang dapat ditemukan AOI:
Tipe cacat permukaan | Keterangan |
Jembatan solder | Koneksi yang tidak diinginkan yang menyebabkan celana pendek |
Lubang kecil dan rongga | Lubang kecil di sambungan solder atau lapisan logam |
Garis rambut retak | Istirahat tipis dalam jalur atau sambungan solder |
Partikel asing | Debu, serat, atau kotoran yang dapat menyebabkan karat atau celana pendek |
Goresan dan lecet | Kerusakan jalur logam |
Tembaga palsu | Bit tembaga kecil dari etsa buruk |
AOI adalah alat yang kuat untuk menemukan dan memperbaiki masalah dalam rakitan PCB. Anda dapat mempercayai AOI untuk menangkap banyak jenis kegagalan, dari masalah solder hingga masalah permukaan. Ini membuat papan Anda berfungsi dengan baik dan pelanggan Anda senang.
Anda mengandalkan AOI untuk menangkap banyak masalah dalam manufaktur PCB, tetapi teknologi ini masih memiliki beberapa batasan. Mengetahui batasan ini membantu Anda memahami kapan Anda mungkin memerlukan pemeriksaan atau alat tambahan.
· Sistem AOI bergantung pada gambar berkualitas tinggi . Jika pencahayaan tidak sempurna atau jika bagian memiliki warna atau tekstur yang tidak biasa, sistem mungkin kehilangan cacat atau menandai papan yang baik sebagai buruk.
· AOI bekerja paling baik untuk masalah permukaan. Itu tidak bisa melihat di dalam papan. Kelemahan bawah permukaan, seperti retakan tersembunyi atau rongga, membutuhkan alat lain seperti inspeksi sinar-X.
· Anda mungkin memperhatikan bahwa sistem AOI 2D tidak dapat mengukur ketinggian suku cadang atau solder. Mereka juga tidak dapat memeriksa apakah semua pin menyentuh papan pada tingkat yang sama. Ini dapat menyebabkan lebih banyak alarm palsu.
· Sistem AOI 3D dapat mengukur tinggi dan volume, tetapi harganya lebih mahal dan bekerja lebih lambat. Mereka juga memiliki masalah dengan bagian yang sangat tinggi, bayangan, atau memeriksa warna.
· Sistem AOI membutuhkan pembaruan dan kalibrasi ulang secara teratur. Saat Anda mengubah desain PCB Anda, Anda harus menghabiskan waktu memperbarui perangkat lunak dan pengaturan.
· Anda membutuhkan pekerja terampil agar sistem AOI tetap berjalan dengan baik. Pemeliharaan dan pelatihan menambah biaya Anda.
· Terkadang, Anda membutuhkan lebih dari satu sistem inspeksi untuk menemukan setiap jenis cacat. Ini membuat proses Anda lebih kompleks dan dapat menaikkan pengeluaran Anda.
Berikut adalah tabel yang menunjukkan beberapa batas sistem AOI yang umum :
Jenis Sistem AOI | Batasan |
2d aoi | Tidak dapat memeriksa tinggi atau volume; lebih banyak alarm palsu |
3D AOI | Biaya yang lebih tinggi; kecepatan lebih lambat; Tidak dapat memeriksa fitur khusus 2D; batas ketinggian (~ 5mm); masalah bayangan; Tidak ada pemeriksaan warna |
Sistem AOI menggunakan metode yang berbeda untuk menemukan masalah. Beberapa membandingkan papan Anda dengan sampel yang sempurna, sementara yang lain menggunakan aturan atau campuran keduanya. Sistem hybrid bisa sangat kuat, tetapi harganya lebih mahal dan dapat memperlambat garis Anda . Karena batasan ini, AOI tidak selalu dapat menangkap setiap kegagalan dengan sendirinya. Anda mungkin perlu menggunakan AOI dengan alat inspeksi lainnya untuk memastikan papan Anda aman dan andal.
Catatan: Memahami batas AOI membantu Anda memilih campuran alat inspeksi yang tepat untuk kebutuhan Anda.
Anda melihat banyak fitur baru di sistem AOI saat ini. Fitur -fitur ini membantu Anda menemukan lebih banyak masalah dan membuat pekerjaan Anda lebih mudah. Berikut adalah beberapa yang paling penting:
· AOI dua sisi memungkinkan Anda memeriksa kedua sisi papan secara bersamaan. Anda tidak perlu membalik papan, sehingga Anda menghemat waktu dan menjaga proses inspeksi Anda kuat.
· Sistem ganda kamera menangkap gambar dari sudut yang berbeda. Ini menghindari masalah cahaya dan membantu Anda bekerja lebih cepat pada jalur yang sibuk.
· Kamera berkecepatan tinggi, kadang-kadang hingga 100 frame per detik , memberi Anda gambar yang jelas bahkan ketika papan bergerak cepat.
· Pemrograman fleksibel memungkinkan Anda menggunakan data CAD atau papan emas untuk mengatur inspeksi Anda. Anda dapat mengubah program dengan cepat saat Anda membangun produk baru.
· Pencahayaan pintar menggunakan berbagai warna dan sudut. Ini membantu Anda melihat semua bagian papan, bahkan jika beberapa bagian tinggi atau berbentuk aneh.

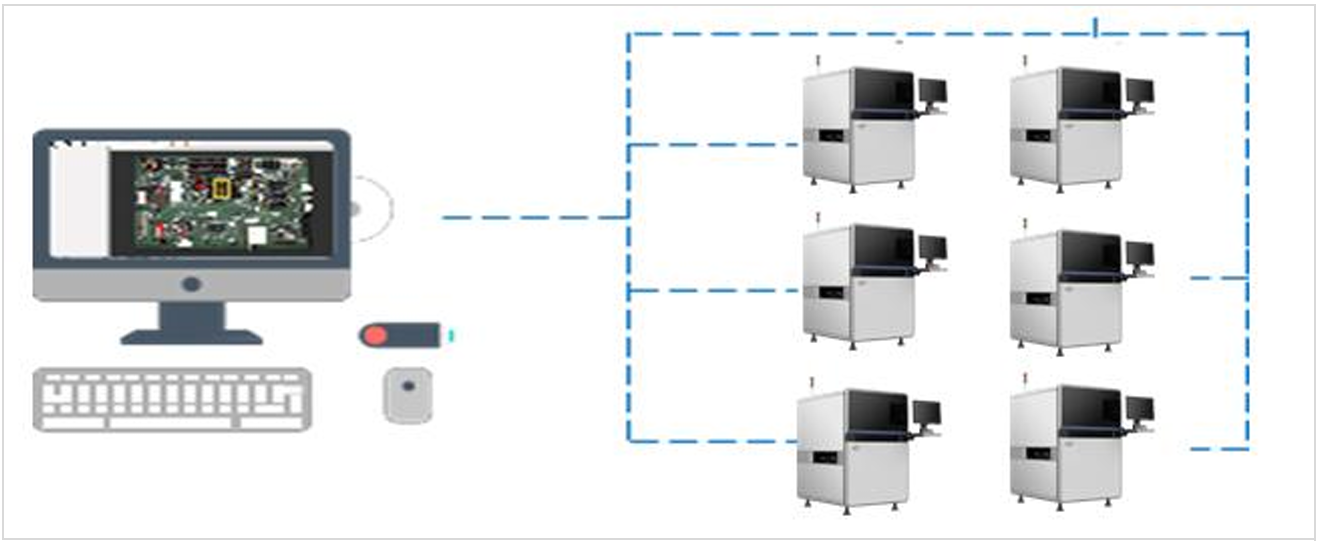

· Sistem AOI sekarang terhubung dengan MES dan jaringan industri 4.0. Anda dapat melacak papan secara real time dan menggunakan data untuk meningkatkan proses Anda.
· Catatan inspeksi terperinci membantu Anda melacak masalah dan membuat pilihan yang lebih baik untuk pabrik Anda.
Kiat: Fitur AOI Lanjutan membantu Anda menangkap lebih banyak cacat, bekerja lebih cepat, dan menjaga kualitas Anda tetap tinggi.
Pembelajaran mesin mengubah cara Anda menggunakan AOI. Di masa lalu, Anda harus menetapkan aturan untuk setiap cacat. Sekarang, pembelajaran mendalam, terutama jaringan saraf konvolusional (CNN) , memungkinkan sistem belajar dari gambar. Mesin AOI melihat banyak gambar dan menemukan pola dengan sendirinya. Ini berarti dapat menemukan masalah yang sulit dilihat dan jenis cacat baru.
Anda tidak perlu menghabiskan banyak waktu mengajar sistem. AOI belajar dan menjadi lebih baik saat Anda menggunakannya. Ini dapat menangani berbagai produk dan mengubah jenis cacat. Beberapa sistem menggunakan data berlabel dan tidak berlabel, sehingga mereka terus membaik bahkan dengan pelatihan yang lebih sedikit. Ini membuat inspeksi Anda lebih cepat dan lebih akurat.
Catatan: Dengan pembelajaran mesin, sistem AOI beradaptasi dengan kebutuhan Anda dan membantu Anda mengikuti tantangan baru dalam pembuatan.
I.CT- AI-5146 SMT Online AOI Inspection Machine menunjukkan kepada Anda apa yang dapat dilakukan AOI modern. Mesin ini menggunakan kamera 12 megapiksel dan lensa telecentric untuk gambar yang tajam dan jernih. Ini memeriksa bagian -bagian kecil, bahkan hingga 01005 chip, dan bekerja dengan banyak ukuran papan.
Fitur | ICT- AI-5146 Spesifikasi |
Kamera | Kamera Industri Digital Cerdas 12MP |
Penerangan | RGB + LED putih yang dapat diprogram |
Kecepatan inspeksi | 0,23 detik per bidang pandang |
Algoritma | CNN, kontras warna, OCR, pencocokan template |
Kisaran ukuran PCB | 50x50 mm hingga 730x460 mm |
Kompensasi warpage | ± 3,0 mm |
Integrasi mes | Ya |
Anda mendapatkan inspeksi cepat dan stabil dengan sistem AOI ini . Algoritma CNN menemukan banyak jenis cacat, seperti bagian yang hilang, jembatan solder, dan tanda yang salah. Mesin terhubung ke MES Anda, sehingga Anda dapat melacak papan dan meningkatkan proses Anda. Anda juga dapat memprogramnya secara offline atau online, membuatnya mudah diubah untuk pekerjaan baru. TIK- AI-5146 membantu Anda meningkatkan hasil, menurunkan laju cacat Anda, dan menjaga jalur produksi Anda berjalan dengan lancar.
Inspeksi manual berarti orang melihat papan dengan mata. Dengan cara ini sederhana, tetapi memiliki banyak masalah. Orang dapat melewatkan cacat kecil karena mata tidak sempurna. Inspektur lelah dan kehilangan fokus setelah beberapa saat. Ini membuat kesalahan lebih mungkin. AOI, yang merupakan singkatan dari Optical Inspection Optical, bekerja lebih cepat daripada orang. Aoi tidak lelah atau kehilangan fokus. Ini menggunakan kamera dan komputer untuk menemukan masalah kecil yang mungkin tidak dilihat orang.
Berikut adalah tabel yang menunjukkan bagaimana AOI dan inspeksi manual berbeda :
Aspek | AOI (Inspeksi Optik Otomatis) | Inspeksi Manual |
Kecepatan/efisiensi | Periksa ribuan komponen dengan cepat tanpa kelelahan; Ideal untuk produksi volume tinggi | Lebih lambat karena kecepatan manusia; inspektur bosan seiring waktu, mengurangi kecepatan dan berpotensi hilang cacat |
Ketepatan | Presisi dan konsistensi tinggi; mendeteksi cacat yang sangat kecil secara andal; > Tingkat akurasi 99% | Rentan terhadap kesalahan dan variabilitas manusia; diperkirakan ~ akurasi 95%; dipengaruhi oleh kelelahan dan rentang perhatian |
Cacat melarikan diri | Mengurangi tingkat pelarian cacat hingga 90% | Pelarian cacat yang lebih tinggi karena ketidakkonsistenan |
Konsistensi | Hasil yang konsisten karena kriteria yang diprogram | Hasil variabel tergantung pada kondisi inspektur |
Fleksibilitas | Kurang fleksibel, mengikuti aturan yang diprogram | Fleksibel, dapat menangkap cacat yang kompleks atau tidak terduga |
Kesesuaian | Terbaik untuk produksi skala besar, volume tinggi | Lebih baik untuk kebutuhan inspeksi khusus atau mengubah |
AOI memeriksa papan lebih cepat dan menemukan lebih banyak masalah daripada orang. AOI dapat menyelesaikan memeriksa papan hanya dalam satu atau dua menit . Inspeksi manual dapat memakan waktu hingga satu jam untuk pekerjaan yang sama. Aoi juga menemukan cacat yang sangat kecil, seperti jembatan solder kecil, yang mungkin dilewatkan orang. Saat Anda menggunakan AOI, Anda cenderung tidak kehilangan masalah. Ini berarti Anda menghemat waktu dan uang karena Anda tidak perlu memperbaiki kesalahan sebanyak mungkin nanti.
Kiat: AOI selalu memberikan hasil yang sama, tetapi inspeksi manual dapat berubah jika seseorang lelah atau tidak memperhatikan.
Inspeksi X-ray memungkinkan Anda melihat ke dalam papan sirkuit Anda. Anda menggunakannya untuk menemukan masalah tersembunyi yang tidak dapat dilihat AOI. Misalnya, inspeksi sinar-X dapat melihat rongga di bawah array kisi bola atau sambungan solder yang tidak ada di permukaan. Ini penting untuk papan dengan banyak bagian tersembunyi.
Tetapi inspeksi x-ray lebih lambat dan harganya lebih dari AOI. Anda membutuhkan mesin dan pelatihan khusus untuk menggunakannya. AOI bekerja lebih cepat dan lebih baik untuk memeriksa banyak papan. Aoi mencari masalah yang dapat Anda lihat, seperti bagian yang hilang atau solder yang buruk. Inspeksi X-ray menemukan masalah di dalam papan, seperti masalah solder tersembunyi atau masalah di lapisan.
Berikut adalah beberapa hal yang perlu diingat tentang inspeksi x-ray dan AOI:
· Inspeksi X-ray menemukan masalah tersembunyi yang tidak dapat dilihat AOI, seperti kekosongan di bawah BGA.
· AOI pandai menemukan masalah yang dapat Anda lihat, seperti bagian yang salah atau solder yang buruk.
· Inspeksi X-ray lebih lambat dan biaya lebih banyak untuk digunakan.
· AOI lebih cepat dan lebih murah, jadi lebih baik bagi sebagian besar pabrik.
· AOI tidak dapat melihat ke dalam papan, tetapi inspeksi sinar-X bisa.
· Banyak pabrik menggunakan inspeksi AOI dan X-ray untuk mendapatkan hasil terbaik.
Catatan: Gunakan inspeksi sinar-X ketika Anda perlu menemukan masalah tersembunyi, tetapi gunakan AOI untuk pemeriksaan permukaan yang cepat dan andal.
Pengujian in-sirkuit, atau TIK , memeriksa apakah papan Anda berfungsi dengan benar. TIK menggunakan probe untuk menyentuh papan dan mengirim sinyal melalui sirkuit. Tes ini menemukan masalah seperti bagian yang hilang, sirkuit pendek, sirkuit terbuka, dan sambungan solder yang buruk dengan mengukur tegangan dan arus.
Aoi dan TIK melakukan pekerjaan yang berbeda. AOI menggunakan kamera untuk mencari masalah yang dapat Anda lihat , seperti bagian yang salah tempat atau solder yang buruk. AOI tidak menyalakan papan atau periksa apakah itu berfungsi. TIK menguji fungsi listrik dewan. Ini dapat menemukan masalah yang tidak bisa dilakukan AOI, seperti resistor dengan nilai yang salah atau bagian yang rusak di dalam chip.
Anda mendapatkan hasil terbaik saat menggunakan AOI dan TIK. AOI menemukan masalah permukaan lebih awal, sementara TIK memeriksa apakah papan bekerja sebelum Anda mengirimkannya. AOI membantu Anda memperbaiki masalah sebelum selesai membangun papan. TIK memastikan papan berfungsi sebagaimana mestinya.
Callout: Aoi memeriksa bagaimana papan terlihat, dan TIK memeriksa cara kerjanya . Menggunakan keduanya membantu Anda membuat papan terbaik.
Inspeksi optik otomatis adalah cara yang bagus untuk memeriksa papan sirkuit cetak. AOI memberi Anda banyak manfaat yang membantu Anda membuat produk yang lebih baik dan menghemat uang.
· Papan cek AOI dengan cepat dan memberikan hasil yang stabil. Ini dapat melihat ratusan papan setiap jam. Kecepatan ini membantu Anda mengikuti pesanan besar dan selesai tepat waktu.
· AOI menemukan masalah yang mungkin tidak dilihat orang. Ini bekerja dengan baik di papan dengan banyak bagian kecil. Orang -orang dapat melewatkan kesalahan kecil, tetapi AOI menggunakan kamera dan program pintar untuk menangkapnya.
· AOI menemukan sebagian besar masalah permukaan. Sebagian besar sistem melihat lebih dari 95% dari cacat ini . Anda dapat menangkap bagian yang hilang, jembatan solder, dan potongan -potongan bengkok sebelum papan meninggalkan pabrik Anda.
· AOI mengurangi kesalahan dari orang -orang. Orang -orang lelah atau kehilangan fokus, tetapi Aoi selalu memeriksa dengan cara yang sama. Ini membuat cek kualitas Anda lebih dapat dipercaya.
· AOI menghemat uang Anda dari waktu ke waktu . Mungkin lebih mahal pada awalnya, tetapi Anda membutuhkan lebih sedikit pekerja untuk pengujian. Anda juga menghabiskan lebih sedikit perbaikan kesalahan nanti.
· AOI bekerja pada langkah yang berbeda dalam proses SMT . Anda dapat menggunakannya untuk memeriksa pasta solder, sebelum pemanasan, dan setelah pemanasan. Ini berarti Anda dapat menemukan masalah sejak dini dan sering.
· Perangkat lunak AOI mudah digunakan. Banyak mesin memiliki menu yang mudah dan langkah yang jelas. Anda dapat mengajar pekerja baru dengan cepat, sehingga mereka menghabiskan lebih banyak waktu pengujian.
· Biaya AOI kurang dari beberapa alat lain, seperti inspeksi x-ray. Mesin sinar-X lebih mahal untuk dibeli dan digunakan. Aoi memberi Anda hasil yang baik tanpa biaya terlalu banyak.
· AOI bekerja dengan banyak ukuran dan bentuk papan. Sistem ini dapat berubah agar sesuai dengan kebutuhan Anda, jadi itu baik untuk banyak jenis elektronik.
Kiat: AOI memberi Anda laporan terperinci untuk membantu Anda meningkatkan proses Anda. Anda dapat melihat di mana masalah terjadi paling banyak dan membuat perubahan untuk memperbaikinya.
Menggunakan AOI membuat pengujian Anda lebih cepat, lebih benar, dan lebih stabil. Anda juga menghabiskan lebih sedikit uang dan menghasilkan produk yang lebih baik. AOI memberi Anda apa yang perlu Anda lakukan dengan baik di manufaktur elektronik hari ini.
Ketika Anda mulai belajar tentang AOI di PCB Manufacturing, Anda akan melihat banyak kata baru. Mengetahui kata -kata penting ini membantu Anda memahami cara kerja AOI dan mengapa diperlukan.
· AOI (Inspeksi Optik Otomatis) : Ini adalah cara untuk menggunakan kamera dan lampu untuk memeriksa papan sirkuit cetak Anda untuk masalah. Aoi menemukan hal -hal seperti bagian yang hilang, bagian yang salah, atau sambungan solder yang buruk.
· Cacat terdeteksi : AOI dapat menemukan banyak masalah. Ini termasuk goresan, noda, sirkuit terbuka, sirkuit pendek, terlalu banyak atau terlalu sedikit solder, komponen yang hilang atau salah, dan kesalahan polaritas.
· Metode Papan Emas : Anda menggunakan papan yang sempurna sebagai panduan. Sistem AOI memeriksa setiap papan baru terhadap dewan emas ini untuk menemukan perbedaan.
· Pemrograman berbasis algoritma: Anda mengatur mesin AOI dengan data dari produk Anda. Sistem menggunakan informasi ini untuk mengetahui apa yang harus dicari selama inspeksi.
· Pencocokan Template: Sistem AOI memeriksa papan Anda dengan membandingkannya dengan gambar yang disimpan atau templat papan yang baik.
· Pencocokan Pola: Sistem mencari pola dalam gambar untuk menemukan masalah. Itu dapat menemukan hal -hal yang tidak cocok dengan pola yang tepat.
· Akurasi posisi: Ini berarti seberapa baik sistem AOI dapat menemukan gerakan kecil atau bergeser di bagian di papan Anda. Akurasi tinggi penting untuk bagian -bagian kecil.
· Pencahayaan yang dapat diprogram: Mesin AOI menggunakan lampu khusus yang dapat Anda ubah. Ini membantu kamera melihat masalah dengan lebih baik, bahkan di papan dengan warna atau bentuk yang berbeda.
· Perangkat lunak yang mampu jaringan: Sistem AOI dapat menyimpan dan berbagi data inspeksi. Anda dapat melihat laporan dan melacak masalah dari waktu ke waktu.
· Beberapa objek inspeksi: AOI memeriksa papan dan papan kosong dengan bagian -bagiannya. Ini mencari banyak jenis masalah, dari goresan permukaan hingga bagian yang hilang.
· Fleksibilitas: Anda dapat menggunakan AOI pada langkah yang berbeda saat membuat papan. Ini memungkinkan Anda memperbaiki masalah segera dan mengubah proses Anda jika perlu.
Kiat: AOI sangat penting untuk pembuatan PCB saat ini. Inspeksi manual tidak dapat mengikuti kecepatan dan kompleksitas papan modern. AOI membantu Anda menemukan masalah sejak dini , menghemat uang, dan menghasilkan produk yang lebih baik.
Dengan mempelajari kata -kata ini, Anda akan merasa lebih yakin ketika Anda menggunakan sistem AOI. Anda juga akan memahami laporan dan berbicara dengan tim Anda tentang hasil inspeksi.
Dimulai dengan AOI dalam manufaktur PCB bisa terasa luar biasa, tetapi Anda dapat mempermudah prosesnya dengan mengikuti beberapa tip yang terbukti. Langkah -langkah ini membantu Anda mendapatkan hasil maksimal dari sistem AOI Anda dan meningkatkan kualitas papan Anda.
1. Tetapkan kriteria inspeksi yang jelas
Anda harus menentukan apa yang dianggap sebagai cacat sebelum Anda mulai. Gunakan standar industri seperti IPC-A-610 dan dengarkan kebutuhan pelanggan Anda. Aturan yang jelas membantu sistem AOI Anda menemukan masalah yang tepat setiap saat.
2. Gunakan pencahayaan yang tepat dan pembesaran
pencahayaan yang baik membantu sistem AOI Anda melihat setiap detail. Jika Anda melakukan pemeriksaan manual, gunakan pembesar dan lampu terang. Ini membuatnya lebih mudah untuk menemukan masalah kecil.
3. Leverage AOI untuk cek yang cepat dan konsisten
sistem AOI bekerja dengan cepat dan jangan lelah. Gunakan mereka untuk memeriksa setiap papan untuk suku cadang yang hilang, solder yang buruk, atau penempatan yang salah. Anda mendapatkan hasil yang sama setiap saat.
4. Kalibrasi dan pelihara peralatan secara teratur
mesin AOI membutuhkan perawatan rutin. Bersihkan kamera dan sering periksa lampu. Kalibrasi membuat sistem Anda tetap akurat dan andal.
5. Pengaturan Inspeksi Fine-Tune
Sesuaikan pengaturan sistem AOI Anda agar sesuai dengan papan Anda. Ubah batas sensitivitas dan cacat sesuai kebutuhan. Ini membantu Anda menangkap masalah nyata dan menghindari alarm palsu.
6. Gunakan beberapa sudut dan kondisi pencahayaan
Coba berbagai sudut kamera dan warna -warna terang. Ini membantu sistem AOI Anda menemukan cacat tersembunyi dan mengurangi kesalahan.
7. Perbarui Pustaka Cacat Sering
menambahkan contoh cacat baru ke perpustakaan sistem Anda. Ini membantu mesin AOI belajar dan melihat masalah baru lebih cepat.
8. Latih operator Anda
mengajari tim Anda cara menggunakan sistem AOI. Tunjukkan pada mereka cara membaca laporan dan memperbaiki masalah umum. Pelatihan berkelanjutan membuat semua orang tajam.
9. Periksa pada tahap yang berbeda
jangan menunggu sampai akhir untuk memeriksa papan Anda. Gunakan AOI di beberapa titik: sebelum perakitan, selama produksi, dan setelah selesai. Pemeriksaan awal masalah tangkapan lebih cepat.
10. Simpan catatan yang baik
Tuliskan aturan inspeksi Anda, hasil tes, dan masalah apa pun yang Anda temukan. Catatan yang baik membantu Anda melacak tren dan meningkatkan proses Anda.
11. Selalu cari cara untuk meningkatkan
mempelajari data cacat Anda dan meninjau langkah inspeksi Anda. Tetap up to date dengan teknologi AOI baru, seperti sistem AI dan 3D. Peningkatan membuat papan Anda berkualitas tinggi.
Kiat: Mulailah sederhana dan bangun keahlian Anda dari waktu ke waktu. Setiap langkah yang Anda ambil dengan AOI membuat papan Anda lebih baik dan proses Anda lebih kuat.
Anda memainkan peran kunci dalam memastikan papan Anda memenuhi standar berkualitas tinggi. AOI membantu Anda menemukan masalah lebih awal dan menjaga jalur produksi Anda berjalan dengan lancar. Anda menghemat uang dan meningkatkan kualitas dengan cek yang cepat dan akurat. Cobalah solusi AOI canggih seperti ICT-AI-5146 untuk meningkatkan hasil Anda. Mulailah belajar lebih banyak tentang sistem AOI atau berbicara dengan seorang ahli untuk membawa kualitas yang lebih baik untuk produksi PCB Anda.
AOI berarti inspeksi optik otomatis. Anda menggunakan AOI untuk memeriksa papan sirkuit cetak untuk cacat menggunakan kamera dan perangkat lunak pintar.
AOI bekerja lebih cepat dan menemukan lebih banyak masalah daripada orang. Anda mendapatkan hasil yang lebih akurat dan mengurangi kesalahan. AOI membantu Anda menjaga papan Anda berkualitas tinggi.
AOI menemukan sebagian besar cacat permukaan, seperti bagian yang hilang atau solder buruk. Anda memerlukan alat lain, seperti x-ray, untuk menemukan masalah tersembunyi di dalam papan.
Anda harus mengkalibrasi mesin AOI Anda secara teratur. Sebagian besar pabrik melakukan ini seminggu sekali atau setelah perubahan besar dalam produksi.
2D AOI memeriksa permukaan papan Anda. 3D AOI mengukur tinggi dan volume, sehingga Anda dapat menemukan lebih banyak jenis cacat, seperti lead yang diangkat atau solder tambahan.
Ya! Anda dapat menggunakan AOI setelah pencetakan pasta solder, setelah menempatkan suku cadang, dan setelah solder. Ini membantu Anda menangkap masalah lebih awal.
Sebagian besar mesin AOI, seperti ICT-AI-5146, mendukung banyak ukuran papan. Anda dapat memeriksa papan kecil dan besar dengan menyesuaikan pengaturan.
AOI menemukan cacat lebih awal. Anda memperbaiki masalah sebelum papan meninggalkan pabrik Anda. Ini mengurangi limbah, menghemat waktu, dan menurunkan biaya perbaikan.
Kiat: Jika Anda memiliki lebih banyak pertanyaan tentang AOI, tanyakan kepada penyedia peralatan Anda atau periksa manual mesin Anda.
