YSM40R
I.C.T
| Kuantitas: | |
|---|---|
| Perakitan PCB Berkecepatan Tinggi yang Efisien
YSM40R adalah mesin pick and place Yamaha SMT berperforma tinggi yang dirancang untuk perakitan cepat dan presisi di lini produksi SMT modern. Dirancang untuk menangani papan jalur ganda atau tunggal, sistem ini mendukung komponen mulai dari chip 0201 yang sangat kecil hingga komponen yang lebih besar. Dengan ukuran yang ringkas dan sistem pengumpan yang canggih, YSM40R memberikan produksi tanpa gangguan, akurasi penempatan tinggi, dan fleksibilitas luar biasa, menjadikannya solusi ideal bagi produsen elektronik yang menginginkan efisiensi dan keluaran berkualitas tinggi.
| Fitur Produk
1. Penempatan Kecepatan Ultra Tinggi

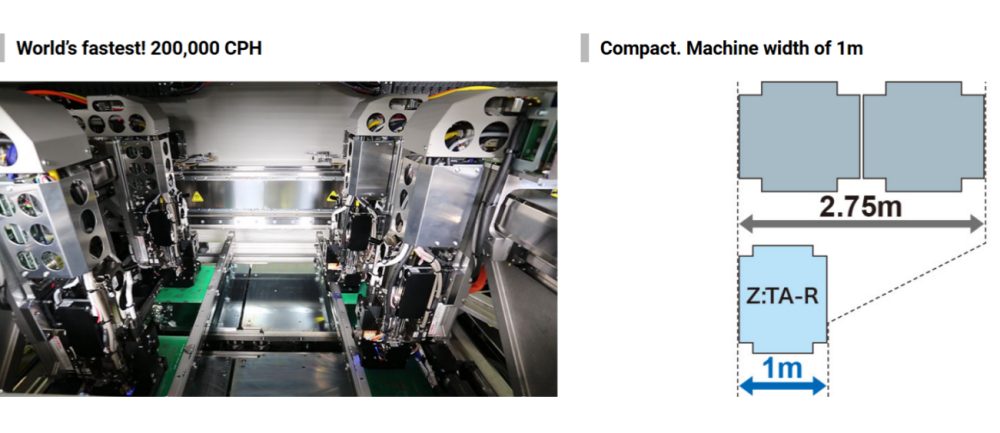

YSM40R mencapai hingga 200.000 CPH menggunakan konfigurasi 4-balok. Kepala putarnya yang canggih memastikan pengambilan dan penempatan komponen dengan cepat, mengurangi waktu produksi dengan tetap menjaga akurasi tinggi. Kecepatan ini ideal untuk manufaktur elektronik bervolume tinggi dan pengoperasian jalur fleksibel.
2. Penanganan Komponen yang Fleksibel
Mendukung komponen mulai dari chip metrik 0201 hingga konektor yang lebih besar, YSM40R mengakomodasi berbagai ukuran dan jenis komponen. Alat berat ini menyediakan pengoperasian jalur tunggal atau ganda, beradaptasi dengan berbagai ukuran PCB dan tuntutan produksi, memastikan pergantian minimal dan efisiensi tinggi.
3. Sistem Pengumpan Inovatif
Pengumpan pemuatan super memungkinkan pasokan komponen berkelanjutan dengan waktu henti minimal. Dikombinasikan dengan opsi pengumpan dan perangkat pasokan modular, operator dapat dengan cepat mengkonfigurasi ulang pengaturan untuk berbagai format produksi, memaksimalkan fleksibilitas sekaligus menjaga kelancaran pengoperasian.
| Spesifikasi
| Model | Spesifikasi (YSM40R-4) 4-Balok, 4-Kepala . | Spesifikasi 2-Balok, 2-Kepala. (YSM40R-2) |
| PCB yang berlaku | P700×L460mm hingga P50×L50mm | |
| Kecepatan | 200,000CPH (Bila menggunakan kepala RS) | 58,000CPH (Bila menggunakan kepala MU) |
| Komponen yang berlaku | 0201* hingga □6,5 mm (Tinggi 2,0 mm atau kurang) * opsi 03015 hingga 45×60m (Tinggi 15mm atau kurang) | 0402 hingga 45×100mm (Tinggi 15mm atau kurang) 0603 hingga 45×100mm (Tinggi 25,5mm atau kurang) |
| Akurasi pemasangan | +/-35μm (25μm) Cpk ≧1.0 (3σ) | +/-40μm (30μm) Cpk ≧1.0 (3σ) |
| Jumlah jenis komponen * Konversi pita lebar 8mm | Maks. 80 pengumpan dengan kepala RS Maks. 88 pengumpan dengan kepala MU Maks. 84 pengumpan dengan kepala RS x 2 + MU x 2 | 92 pengumpan dengan kepala MU atau FL |
| Catu daya | AC 3 Fase 200/208/220/240/380/400/416V +/-10% | |
| Sumber pasokan udara | 0,45MPa atau lebih, dalam keadaan bersih dan kering | |
| Dimensi eksternal | P1.000×L2.100×T1.550mm | |
| Berat | Kira-kira. 2.100kg | |
* Spesifikasi dan tampilan dapat berubah sewaktu-waktu tanpa pemberitahuan sebelumnya.
