Ysm10
Yamaha
| Kuantitas: | |
|---|---|

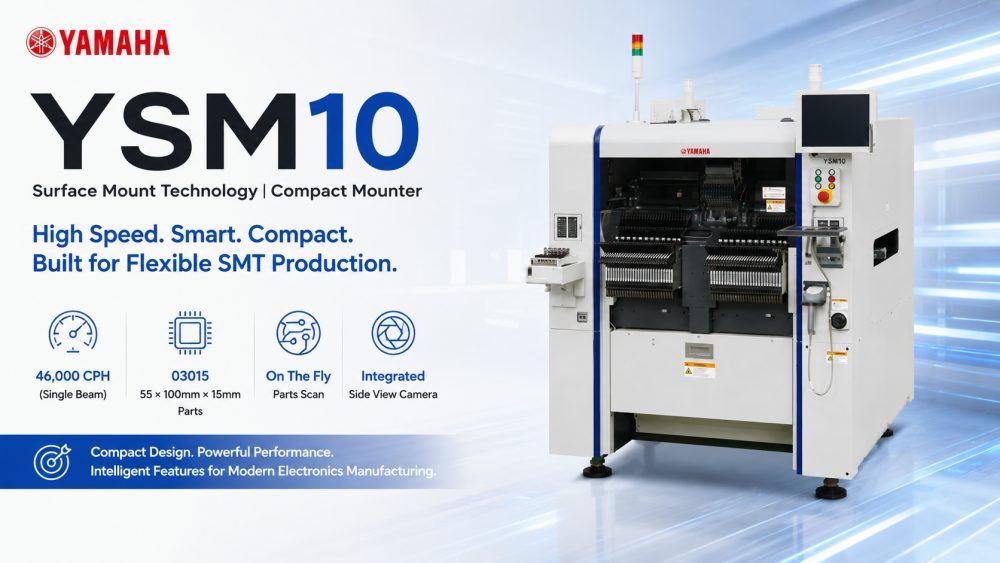

| Pemasangan SMT Berkecepatan Tinggi yang Ringkas
YSM10 dari Yamaha menggabungkan kecepatan, akurasi, dan kekompakan dalam satu solusi pick-and-place SMT. Dirancang untuk ukuran PCB kecil hingga sedang, ia secara efisien menangani komponen mulai dari chip 0201 hingga bagian yang lebih besar. Alat berat ini menawarkan konfigurasi multi-head yang fleksibel dan sistem penglihatan terintegrasi, memastikan produktivitas tinggi dengan waktu penyiapan minimal. YSM10 ideal untuk pabrik yang membutuhkan perakitan SMT yang andal tanpa menempati ruang produksi yang besar.
| Fitur Produk
Pemasangan Satu-per-Satu Berkecepatan Tinggi
Kepala balok tunggal YSM10 mengambil dan menempatkan komponen dengan kecepatan tinggi, mencapai hingga 46.000 CPH dalam kondisi optimal. Penggerak putarnya memastikan akurasi yang konsisten sekaligus mengurangi waktu henti selama penggantian nosel.
Kamera Tampak Samping Terintegrasi
Dilengkapi dengan kamera tampak samping onboard, YSM10 secara otomatis mendeteksi ketinggian dan posisi bagian, memastikan penempatan yang tepat. Kamera mendukung inspeksi komponen sambil jalan untuk perakitan berkualitas tinggi.
Pengumpan Pemuatan Super
Inovasi pengumpan pemuatan super menghilangkan waktu henti untuk pengisian ulang pengumpan. Operator dapat memuat komponen dengan cepat tanpa mengganggu produksi, sehingga meningkatkan efisiensi lini secara keseluruhan.
| Spesifikasi
| Model | Ysm10 | |
| PCB yang berlaku | L 510 x W 460mm - L 50 x W 50mm * Konsultasikan dengan kami untuk ukuran papan melebihi dimensi L510 | |
| Kemampuan pemasangan | Spesifikasi Kepala HM (10 Nosel). | Spesifikasi Kepala HM5 (5 Nosel). |
| 46,000CPH (Kondisi optimal Perusahaan) | 31,000CPH (Kondisi optimal Perusahaan) | |
| Komponen yang berlaku | 03015-W 55 x L 100mm (pengenalan terbagi untuk lebih dari W 45mm), H: 15mm atau kurang * Persyaratan multi kamera (opsional) untuk komponen dengan tinggi lebih dari 6,5 mm, atau ukuran persegi lebih dari 12 mm | |
| Akurasi pemasangan | ±0,035 mm (±0,025 mm) Cpk≧1,0 (3σ) | |
| Jumlah jenis komponen | Pelat Pengaturan : Maks 96 jenis (konversi pengumpan pita lebar 8mm) Baki : 15 jenis (peralatan sATS 15, Maks, JEDEC) | |
| Catu daya | AC 3 fasa 200/208/220/240/380/400/416 V ±10% 50/60 Hz | |
| Sumber pasokan udara | 0,45MPa atau lebih, keadaan bersih dan kering | |
| Dimensi eksternal | P 1.254 x L 1.440 x T 1.445mm (tidak termasuk tonjolan) | |
| Berat | 1.270kg | |
*Spesifikasi dan tampilan dapat berubah sewaktu-waktu tanpa pemberitahuan sebelumnya.
* Hubungi ICT untuk lebih jelasnya.
| Daftar Peralatan Jalur SMT
Σ-G5SⅡ umumnya diintegrasikan ke dalam lini produksi SMT lengkap termasuk printer pasta solder, sistem inspeksi SPI, oven reflow, mesin inspeksi AOI, dan peralatan penanganan PCB. ICT menyediakan integrasi lini penuh yang mencakup solusi SMT, DIP, pelapisan, dan otomatisasi pabrik cerdas untuk membantu pelanggan membangun sistem manufaktur elektronik yang efisien dan terukur di seluruh dunia.
