S20 |Mesin Pick And Place Smt Pcb Otomatis Yamaha dari pabrikan China

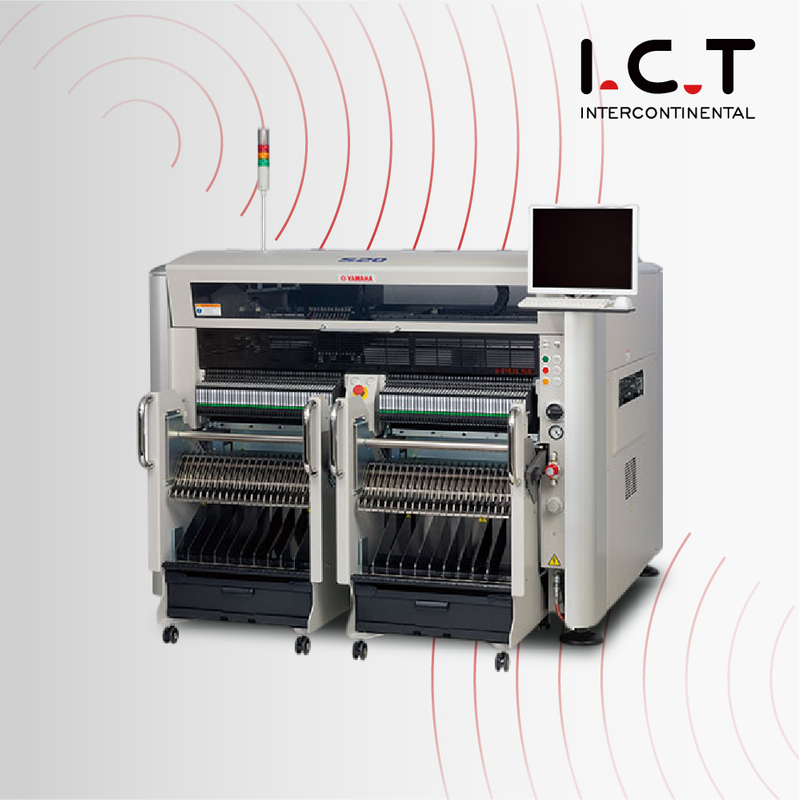

Mesin Pick And Place Smt Pcb Otomatis Yamaha S20

Perkenalan

Yamaha S20

Fleksibilitas Tertinggi untuk mewujudkan Penempatan MID* 3D

Peningkatan ke MID 3D

Kemampuan penanganan papan yang besar

Kemampuan penanganan komponen yang luas dan kapasitas pengumpan yang tinggi

Fleksibilitas tertinggi dan pengaturan yang cepat & mudah

*MID 3D: Perangkat Interkoneksi yang Dibentuk

Mesin Pick and Place Yamaha

Pemasangan chip tingkat lanjut

Mesin pick and place yang cepat & fleksibel

Penempatan SMT multi-fungsi

Mesin pick & place yang cepat dan fleksibel

1. Peningkatan ke MID 3D

2. Kemampuan penanganan papan yang besar

3. Kemampuan penanganan komponen yang luas dan kapasitas pengumpan yang tinggi

4. Fleksibilitas tertinggi dan pengaturan cepat & mudah

	S10	S20
Ukuran papan (dengan buffer yang tidak digunakan)	Minimal.P50xW30mm hingga Maks.P1.330 x L510mm (Standar L955)	Minimal.P50xW30mm hingga Maks.L1.830 x L510mm (Standar L1.455)
Ukuran papan (dengan buffer input atau output yang digunakan)	Minimal.P50xW30mm hingga Maks.P420 x L510mm	-
Ukuran papan (dengan buffer input dan output yang digunakan)	Minimal.P50xW30mm hingga Maks.P330 x L510mm	Minimal.P50xW30mm hingga Maks.P540 x L510mm
Ketebalan papan	0,4 - 4,8 mm	0,4 - 4,8 mm
Arah aliran papan	Kiri ke kanan (Std)	Kiri ke kanan (Std)
Kecepatan transfer papan	Maks 900mm/detik	Maks 900mm/detik
Kecepatan penempatan (12 kepala + 2 theta) Opt.Kond.	0,08 detik/CHIP (45.000CPH)	0,08 detik/CHIP (45.000CPH)
Akurasi penempatan A (μ+3σ)	CHIP +/- 0,040 mm	CHIP +/- 0,040 mm
Akurasi penempatan B (μ+3σ)	IC +/- 0,025mm	IC +/- 0,025mm
Sudut penempatan	+/-180 derajat	+/-180 derajat
Kontrol sumbu Z/kontrol sumbu Theta	motor servo AC	motor servo AC
Tinggi komponen	Maks 30mm*1 (Komponen yang telah ditempatkan sebelumnya: maks 25mm)	Maks 30mm*1 (Komponen yang telah ditempatkan sebelumnya: maks 25mm)
Komponen yang berlaku	0201mm – 120x90mm, BGA, CSP, konektor, dll. (Standar 01005 -)	0201mm – 120x90mm, BGA, CSP, konektor, dll. (Standar 01005 -)
Paket komponen	Pita perekat 8 - 56 mm (Pengumpan F1/F2), pita perekat 8 - 88 mm (Pengumpan Elektrik F3), stik, baki	Pita perekat 8 - 56 mm (Pengumpan F1/F2), pita perekat 8 - 88 mm (Pengumpan Elektrik F3), stik, baki
Pemeriksaan kelemahan	Pemeriksaan vakum dan pemeriksaan penglihatan	Pemeriksaan vakum dan pemeriksaan penglihatan
Bahasa layar	Inggris, Cina, Korea, Jepang	Inggris, Cina, Korea, Jepang
Penempatan papan	Unit pegangan papan, referensi depan, penyesuaian lebar konveyor otomatis	Unit pegangan papan, referensi depan, penyesuaian lebar konveyor otomatis
Jenis komponen	Maks 90 tipe (pita 8mm), 45 jalur x 2	Maks 180 tipe (pita 8mm), 45 jalur x 4
Tinggi perpindahan	900 +/- 20mm	900 +/- 20mm
Dimensi mesin, berat	L1250xD1750xH1420mm, Kira-kira.1.200kg	L1750xD1750xH1420mm, Kira-kira.1.500kg

Pertanyaan Umum

T: Apa yang bisa kami lakukan untuk Anda?

A: Total Mesin dan Solusi SMT, Dukungan Teknis dan Layanan profesional.

T: Apakah Anda perusahaan dagang atau produsen?

J: Layanan OEM & ODM tersedia.

T: Berapa tanggal pengiriman Anda?

A: Tanggal pengiriman adalah sekitar 35 hari setelah pembayaran diterima.

T: Apa syarat pembayaran Anda?

A: Deposit 30% di muka dan saldo 70% sebelum pengiriman.

T: Apa pelanggan utama Anda?

J: Huawei,Foxconn,Vtech,Sumida,Kemet,Vishay,Bosch,Canon.

Q: Mengapa memilih kami?

A: Pemasok SMT Terkemuka di Tiongkok;Jaminan perdagangan hingga USD 560.000+;Tim layanan purna jual profesional.

Pertanyaan Umum:

T: Apa keuntungan menggunakan mesin pick-and-place SMT dibandingkan perakitan manual?

J: Keuntungannya mencakup kecepatan, akurasi, konsistensi, dan kemampuan yang lebih tinggi untuk menangani komponen yang lebih kecil dan desain yang kompleks.

T: Dapatkah mesin pick-and-place diintegrasikan ke dalam jalur perakitan otomatis?

J: Ya, produk tersebut dapat diintegrasikan dengan mulus ke dalam jalur produksi otomatis untuk produksi berkelanjutan.

T: Apa peran pasta solder dalam perakitan SMT?

J: Pasta solder diterapkan pada bantalan PCB sebelum penempatan komponen.Ini meleleh selama penyolderan reflow, menciptakan sambungan listrik.

T: Bagaimana Anda memeriksa kualitas sambungan solder yang dibuat dengan mesin pick-and-place?

A: Metode kontrol kualitas, seperti inspeksi sinar-X dan inspeksi optik otomatis (AOI), digunakan untuk memeriksa cacat pada sambungan solder.
