online PCBA coating robot
| Kuantitas: | |
|---|---|
Robot Pelapis PCBA Online dibuat untuk pelapisan konformal presisi tinggi yang berkesinambungan di lini produksi SMT. Lengan multi-sumbu dengan katup semprot yang dapat disesuaikan menghasilkan lapisan perekat dan pelindung yang seragam pada PCB satu atau dua sisi. Konveyor online yang terintegrasi memberikan pengangkutan yang lancar dengan penentuan posisi yang tepat. Zona pengawetan IR/UV dengan pendinginan independen memastikan proses pengawetan yang konsisten tanpa tekanan termal. Visi CCD memantau kualitas pelapisan secara real time. Kontrol berbasis PLC memungkinkan operator menyesuaikan kecepatan, tinggi semprotan, dan volume pelapisan, memungkinkan keluaran tinggi dan kualitas seragam di seluruh rakitan PCBA dan modul LED.
Robot online ini menggunakan banyak sumbu untuk mengaplikasikan pelapis secara akurat pada permukaan PCB yang kompleks. Katup semprot yang dapat disesuaikan mengakomodasi berbagai viskositas material, termasuk perekat UV dan pelapis konformal. Pengenalan tepi dan deteksi ketinggian memastikan pengaplikasian seragam, sekaligus mencegah lapisan bawah atau berlebih. Mendukung papan satu dan dua sisi. Hal ini menjamin cakupan berulang untuk PCB SMT padat, rakitan LED, dan perangkat elektronik bernilai tinggi dalam produksi berkelanjutan.
Sistem ini dilengkapi konveyor aluminium dan baja tahan karat yang kuat yang digerakkan oleh motor stepper, memastikan pengangkutan PCB yang presisi dan stabil. Lebar dan tinggi dapat disesuaikan untuk dimensi papan yang berbeda. Mekanisme dorong dan penyangga mencegah ketidaksejajaran dan mempertahankan posisi selama pelapisan. Sensor serat optik mendeteksi keberadaan papan dan mencegah tabrakan. Penyesuaian pengembalian dan jarak opsional memungkinkan konfigurasi saluran yang fleksibel. Desainnya mendukung pelapisan online dengan throughput tinggi dengan tetap menjaga cakupan seragam dan integritas papan.
Zona pengawetan IR/UV yang terintegrasi memberikan energi yang konsisten untuk mengeringkan lapisan dengan cepat, sementara pendinginan independen melindungi komponen. Kontrol berbasis PLC memungkinkan penyesuaian kecepatan konveyor, intensitas proses curing, dan konfigurasi zona secara real-time. Visi CCD memantau keseragaman lapisan dan mendeteksi cacat sebelum PCB keluar dari jalur. Otomatisasi penuh mengurangi intervensi manual, memastikan kualitas berulang, dan mempertahankan lapisan konformal yang andal pada PCB dan modul LED untuk produksi SMT skala besar.
| Barang | I.CT-T420 |
|---|---|
| Nomor Katup | Katup atomisasi 1pcs, katup presisi 1pcs |
| Nomor Sumbu | 3-Sumbu (X, Y, Z) |
| Ukuran PCB | 50×50 ~ 400×400mm |
| Ketebalan PCB | 0,4~6mm |
| Kelengkungan PCB | <1% |
| Sistem Pengemudi | motor stepper |
| Volume Bahan | Ember lem 1×10L + ember pembersih 1×2L |
| Maks. Kecepatan | 400mm/detik |
| Maks. Tinggi Komponen | 80mm |
| Lebar Semprotan Bentuk Kipas | 5~8mm |
| Diameter Semprotan Terkecil | 5 mm |
| Akurasi Berulang | ±0,1mm |
| Pergantian Produk | <8 Menit |
| Periksa Cahaya | Sinar UV |
| Tekanan udara | 4,5 ~ 6Kg/cm² |
| Catu daya | AC220V±10%, 50/60Hz, 500W (Opsi: 110V) |
| Metode kontrol | Pegangan kontrol |
| Dimensi (P×L×T) | 800×900×900mm |
| Berat | Kira-kira. 50kg |
*TIK tetap bekerja pada kualitas dan kinerja, spesifikasi dan tampilan dapat diperbarui tanpa pemberitahuan khusus.
Robot Pelapis Online PCBA terintegrasi dengan peralatan produksi SMT dan DIP ICT, termasuk mesin pick-and-place, unit solder selektif, dispenser jet, sistem inspeksi AOI, dan stasiun depaneling. Integrasi memastikan produksi yang lancar mulai dari penempatan komponen hingga pelapisan dan pengawetan selektif. Visi CCD memantau kualitas secara inline. Sistem gabungan meningkatkan hasil, mengurangi pengerjaan ulang, dan mempertahankan hasil pelapisan berulang di seluruh lini SMT, cocok untuk ponsel pintar dan perakitan PCBA kepadatan tinggi.
| Nama Produk | Tujuan dalam Jalur Pelapisan PCBA |
|---|---|
Menerapkan lapisan pelindung yang presisi pada papan sirkuit untuk perlindungan tahan debu, tahan air, dan tahan ledakan. | |
Mengeraskan lapisan dengan sinar IR atau UV, memastikan perlindungan yang tahan lama dan kuat. | |
Mengangkut papan sirkuit dengan lancar melalui jalur pelapisan untuk pemrosesan yang efisien. | |
Menyediakan dan menyimpan PCB untuk jalur produksi, memastikan kelancaran input dan output. | |
| Lapisan konformal AOI | Memeriksa kualitas lapisan dan mendeteksi cacat untuk memastikan standar yang tinggi. |
Pada bulan Desember 2025, ICT mengirimkan tiga lini produksi—SMT, DIP, dan Coating—ke klien elektronik otomotif Arab Saudi. Insinyur melakukan instalasi, kalibrasi, dan pelatihan operator. Pelanggan sebelumnya mengunjungi ICT pada bulan Juni 2025 untuk inspeksi peralatan dan sosialisasi proses. Setelah commissioning, klien memberikan sertifikat kehormatan kepada para insinyur ICT, yang mengakui layanan profesional dan keandalan solusi lengkap SMT, DIP, dan lini pelapisan untuk pabrik ODM baru yang berfokus pada R&D, desain, dan produksi independen.

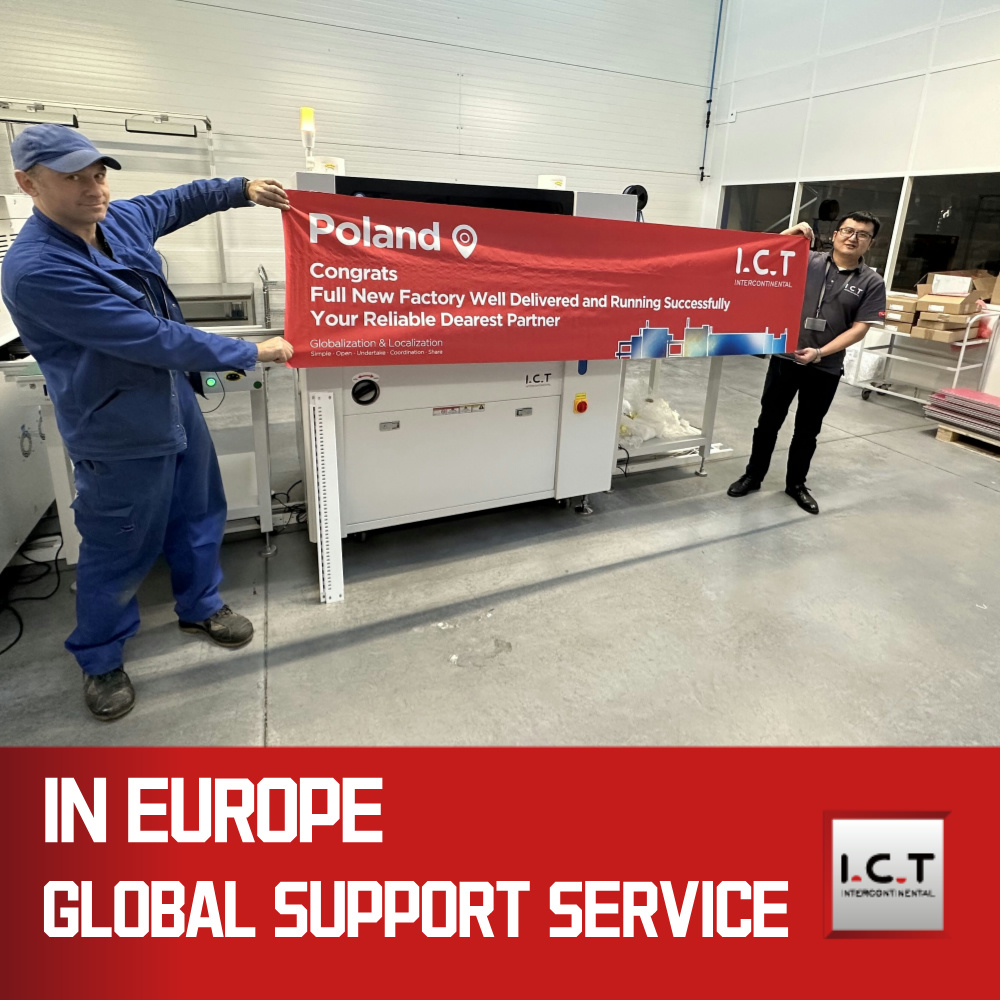

ICT memberikan dukungan lengkap untuk operasional pabrik SMT, DIP, dan pelapisan. Penilaian pra-pengiriman mencakup jenis PCB, bahan pelapis, target produksi, tata letak bengkel, dan perluasan di masa mendatang. Pasca pengiriman, teknisi mendukung pemasangan, commissioning, pelatihan operator, pemeliharaan, dan optimalisasi proses. Integrasi sistem pelapisan, pengawetan, dan penanganan memastikan alur kerja yang stabil. Pabrik baru menerima panduan mulai dari perencanaan tata letak hingga produksi percobaan. Jalur yang ada mendapatkan keuntungan dari throughput yang dioptimalkan, operasi yang seimbang, dan pelapisan PCBA berkualitas tinggi yang konsisten.
Klien menghargai panduan praktis dan respons cepat ICT. Insinyur memberikan instruksi operasional yang jelas, mengurangi kesalahan dan meningkatkan hasil. Kemasan ekspor memastikan pengiriman yang aman. Pertanyaan teknis ditangani dengan cepat oleh tim penjualan dan teknik yang terkoordinasi. Pelanggan mendapatkan kepercayaan diri dalam menerapkan jalur SMT, DIP, dan pelapisan baru sekaligus mencapai pelapisan konformal berkualitas tinggi yang dapat diulang pada modul PCBA dan LED.
Robot Pelapis Konformal PCBA SMT PCB Online bersertifikat CE dan ISO9001. Pengendalian mutu meliputi inspeksi, verifikasi perakitan, pengujian fungsi, pengepakan, pelacakan pengiriman, catatan pemasangan, dan layanan purna jual. Prosedur ini memastikan kinerja pelapisan yang andal dan dapat diulang, mengurangi risiko operasional, dan mempertahankan hasil yang seragam di seluruh produksi PCB SMT yang berkelanjutan, termasuk pelapisan selektif modul LED dan elektronik berdensitas tinggi.
ICT memberikan solusi siap pakai untuk SMT, DIP, pelapisan, penyaluran, perakitan, dan pabrik pintar. Tim R&D, produksi, teknik, penjualan, dan layanan internal mendukung klien mulai dari perencanaan hingga produksi yang stabil. Proyek di seluruh dunia mencakup penyediaan peralatan, instalasi, pelatihan, dan optimalisasi proses. ICT membangun fasilitas baru dari 0 menjadi 1 dan meningkatkan jalur yang ada dari 1 menjadi 10, memungkinkan sistem produksi perakitan dan pelapisan konformal PCBA yang terukur, tepat, dan andal.
