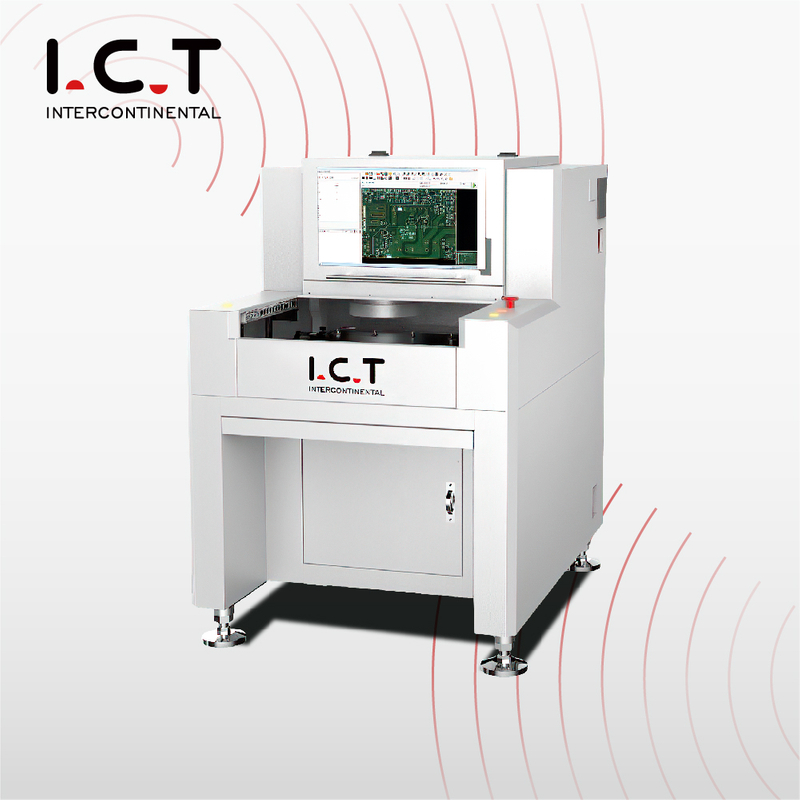

Peralatan Inspeksi Mesin Offline I.C.T Smt Aoi Untuk Pcb

Peralatan Inspeksi Mesin Offline I.C.T Smt Aoi Untuk Pcb.Beli dengan mitra terpercaya Anda!I.C.T membawa pengalaman 26 tahun di industri SMT.
Sorotan: Instalasi dan pelatihan di tempat Tersedia, Layanan Pelanggan 24/7.Tenaga Ahli yang Sangat Terlatih. Akurat dan ekonomis.Kit DIY yang dipandu penglihatan.Mudah Untuk Dirakit.Perangkat Lunak Sumber Terbuka.

Model:
I.C.T-V8
Merek:
I.C.T
Kode:
aoi inspection

Status ketersediaan:

Kuantitas:



Menanyakan Tambahkan ke Keranjang

Inspeksi Pcb Aoi

Pengenalan Off Line AOI V8:

Untuk inspeksi inline pra-reflow dan pasca-reflow SMT.

Platform granit, sangat meningkatkan presisi dan stabilitas alat berat.

Sumber pencahayaan LED RGB+W yang dapat diprogram.

Lensa telesentris dengan pembesaran konstan dan respon distorsi rendah terhadap komponen tinggi.

Fitur:

1. Fungsi pengumpulan dan penyimpanan otomatis LOG, fungsi peringatan/alarm NG, pemrograman & debugging jarak jauh.

2. Kemampuan inspeksi: lubang tidak mencukupi, pendek, miring, pin penutup solder, kontaminasi, ketidaksejajaran, bagian yang hilang, miring, papan reklame, pemasangan

di samping, terbalik, bagian yang salah, rusak, mengambang, polaritas, penyolderan semu, solder kosong, lem berlebihan, dll.

3. Perfect SPC mengumpulkan informasi NG secara offline dan menghasilkan semua jenis tabel produksi secara otomatis.

4. Fungsi pusat kendali yang matang, antarmuka perangkat lunak yang jelas.

5. Stabilitas yang baik (GR&R＜10% ＠6 Sigma,CPK＞1,33(Akurasi deviasi uji kurang dari ±0,25mm.

6. Kamera bergerak, konveyor diperbaiki selama pengujian.

7. Kompensasi lengkungan PCB: kalibrasi kompensasi Tanda total, kompensasi bingkai posisi komponen.

Platform dan Bingkai Granit

Memastikan kestabilan peralatan dan konsistensi program pembagian antar mesin

Kamera industri+lensa telesentris

Pemeriksaan sambungan solder komponen tinggi tidak terpengaruh karena tidak ada efek bayangan di seluruh bidang pandang.

Seluruh Posisi Bantuan FOV

Kemampuan deteksi tinggi pada komponen pad yang tidak terbuka (BGA, dll.) atau komponen yang terlindung sebagian

Mesin Aoi 3D

Model	I.C.T-V8	I.C.T-V8XL
FOV	15u(38.4*28.8mm)
Kamera	Kamera industri digital cerdas 5M piksel
Lensa	Lensa telesentris
Lampu	Lampu LED cincin 4 warna, RGB+W
Barang Inspeksi	Tes komponen, tes solder
Komponen Mini	03015chip, IC pitch 0,3 dan berbentuk khusus
Sistem operasi	Windows 7
Ukuran PCB	5050~430330mm	5050~650510mm
Ketebalan PCB	0,3 ~ 6,0 mm
Kelengkungan PCB	±3.0mm
Berat PCB	Maks: 10Kg
Tinggi PCB	Atas: 25-60mm, Bawah: 25-80mm dapat disesuaikan
Pengemudi X/Y	Driver servo AC, ulangi akurasi 0,01 mm
Platform	Granit
Kekuatan	AC220 50/60Hz,2,5A
Komunikasi	SMEMA
Berat	500Kg	600Kg
Dimensi	88011701350mm (tidak termasuk lampu)	108014701370mm (tidak termasuk lampu)
