| Mesin AOI PCB Otomatis Canggih AI-5146W
ICT AI-5146W adalah mesin inspeksi aoi online mutakhir yang dirancang untuk inspeksi dua sisi setelah penyolderan THT. Ia menggunakan kamera warna presisi tinggi dan algoritma CNN untuk menangkap dan memproses gambar papan secara real time, dengan cerdas menilai cacat seperti bagian yang salah, komponen yang hilang, atau polaritas terbalik. Mesin inspeksi optik otomatis ini meningkatkan efisiensi produksi dengan menjangkau seluruh lini tanpa perubahan, menawarkan lokasi kerusakan yang cepat dan kontrol atas lini produksi. Dengan fitur seperti pemrograman jarak jauh dan laporan data MES, ini memastikan data dapat dilacak dan alarm palsu rendah. Ideal untuk pabrik SMT, mesin inspeksi aoi-optik ini mendukung berbagai ukuran dan ketebalan PCB, menjadikannya alat yang andal untuk jaminan kualitas dalam manufaktur elektronik.
| Fitur

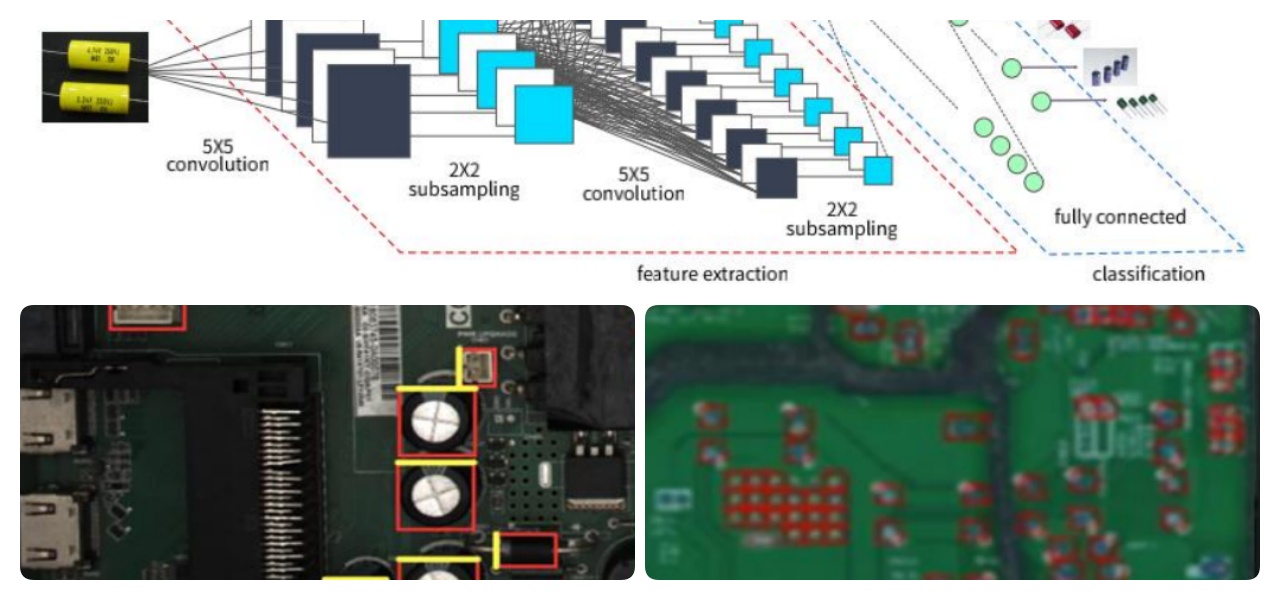

Algoritma Pembelajaran Mendalam
Mesin PCB aoi otomatis AI-5146W menggunakan pembelajaran mendalam melalui CNN untuk mengoptimalkan data besar dan memungkinkan pemrograman minimalis yang cerdas. Secara otomatis mengidentifikasi komponen dan sambungan solder dengan satu klik, memecahkan masalah waktu pemrograman yang lama dan alarm palsu yang tinggi yang umum terjadi pada metode tradisional. Dilatih pada kumpulan data yang luas, alat ini secara akurat membedakan NG dari papan OK, bahkan dengan berbagai bentuk sambungan solder. Hal ini mengurangi kesalahan inspeksi dan meningkatkan generalisasi untuk beragam skenario, seperti menangani komponen yang overhang atau lubang pin pada solder tanpa gangguan.

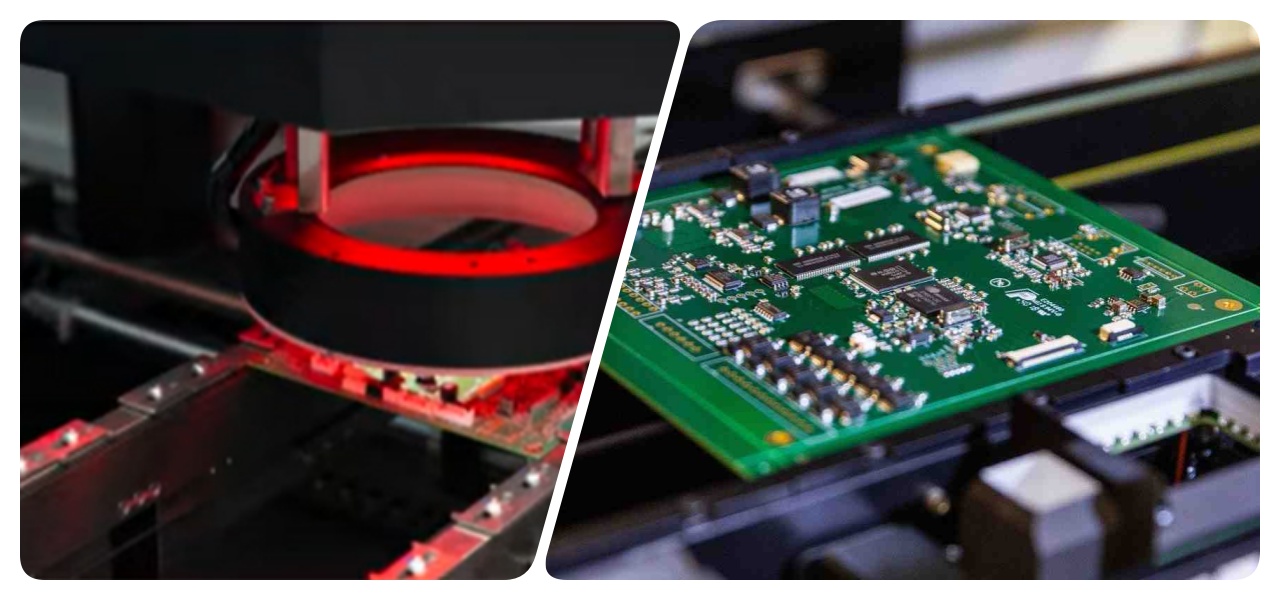

Prosedur Inspeksi yang Fleksibel
Mesin inspeksi optik otomatis ini menawarkan pemrograman yang fleksibel, memungkinkan penyesuaian online atau offline tanpa menghentikan produksi. Ia dengan cerdas memeriksa resistor cincin warna, kapasitor, dioda, dan soket. Pemrograman hanya membutuhkan waktu 10-20 menit, dengan peralihan cepat dengan memanggil file yang ada. Alarm yang terdengar menanyakan nomor item, perangkat, atau jenis yang salah, memastikan kelancaran pengoperasian. Waktu debugging yang singkat yaitu 10-15 menit membuatnya mudah digunakan oleh operator.

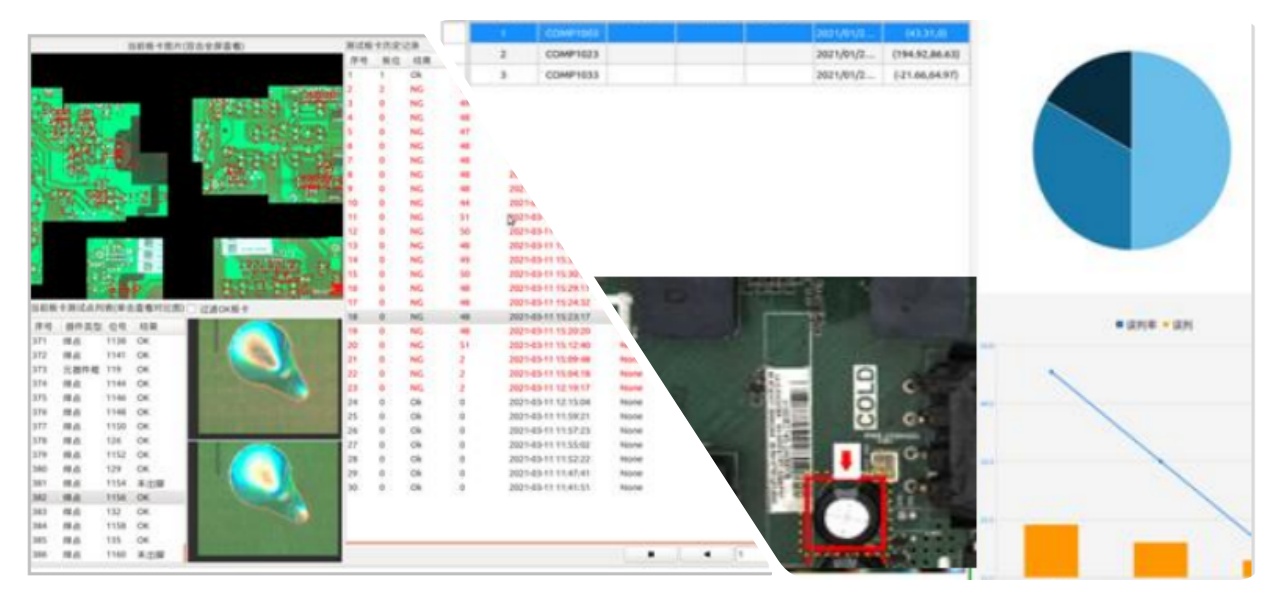

Kemampuan Inspeksi yang Kuat
Mendukung inspeksi multi-papan, papan campuran, dan material campuran, mesin inspeksi aoi online menangani rotasi pada berbagai sudut dan posisi. Ini mencakup lompatan Bad Mark, meningkatkan keserbagunaan untuk berbagai kebutuhan produksi tanpa mengurangi kecepatan atau akurasi.
| Spesifikasi
| Model | ICT DIP On-line Dual side AOI AI-5146W (Setelah Penyolderan THT) | ICT DIP On-line Dual side AOI AI-5146WL (Setelah Penyolderan THT) |
| FOV | 52.6*44mm |
| Resolusi | 21.5um |
| Kamera | 5M |
| Kecepatan inspeksi | 0,23 detik/FOV |
| Tinggi PCB | Atas:75mm, Bawah:75mm |
| Ketebalan PCB | 0,3 ~ 6,0 mm |
| Tepi PCB | 3.0mm |
| Kelengkungan PCB | ±3.0mm |
| Berat PCB | Maks: 10Kg |
| Tinggi Konveyor | 750&900±20mm |
| Dengan Penyesuaian | Manual & Otomatis |
| Arah Konveyor | L ~R atau R ~L |
| Kekuatan | AC220 50/60Hz,5A |
| Nilai daya | 520W |
| Komunikasi | Smema |
| Berat | 890Kg | 100Kg |
| Dimensi | P1050*L1335*T1650mm | P1050*L1535*T1650mm |
* TIK terus bekerja pada kualitas dan kinerja, spesifikasi dan penampilan dapat diperbarui tanpa pemberitahuan khusus.
| Daftar Peralatan Jalur DIP
Lini produksi DIP kami menawarkan alat canggih untuk perakitan PCB yang efisien dan tepat. Jalur DIP yang sepenuhnya otomatis mencakup jalur penyisipan DIP untuk penempatan komponen yang akurat, pemuat gelombang untuk masuknya PCB dengan lancar, pelepasan muatan gelombang untuk keluar dengan aman, dan jalur sabuk perakitan untuk pemeriksaan akhir. Lini produksi DIP PCB berkualitas tinggi ini memastikan pengoperasian yang stabil, penyisipan THT yang andal, dan perakitan hemat biaya, memenuhi beragam kebutuhan industri. Dengan desain modular dan dukungan global dari ICT, ini meningkatkan produktivitas untuk tugas-tugas yang rumit.
| Nama Produk | Tujuan di DIP Line |
Mesin Sisipkan Otomatis | Secara otomatis menempatkan komponen ke PCB dengan presisi untuk lini produksi DIP. |
Mesin solder gelombang | Melelehkan solder untuk membentuk sambungan padat pada PCB selama proses plug-in THT. |
Mesin solder selektif | Menerapkan solder secara selektif ke area tertentu untuk perakitan THT yang akurat |
AOI Inline Pasca Gelombang | Memeriksa sambungan solder dan cacat penempatan pada PCB rakitan DIP. |
sinar-X | Memeriksa kualitas solder internal dan cacat tersembunyi pada komponen THT. |
TIK Tester | Menguji kinerja listrik dan konektivitas PCB rakitan. |
Jalur perakitan sabuk | Mengangkut PCB dengan lancar melalui jalur DIP untuk perakitan dan inspeksi yang efisien. |
| Video Sukses Pelanggan

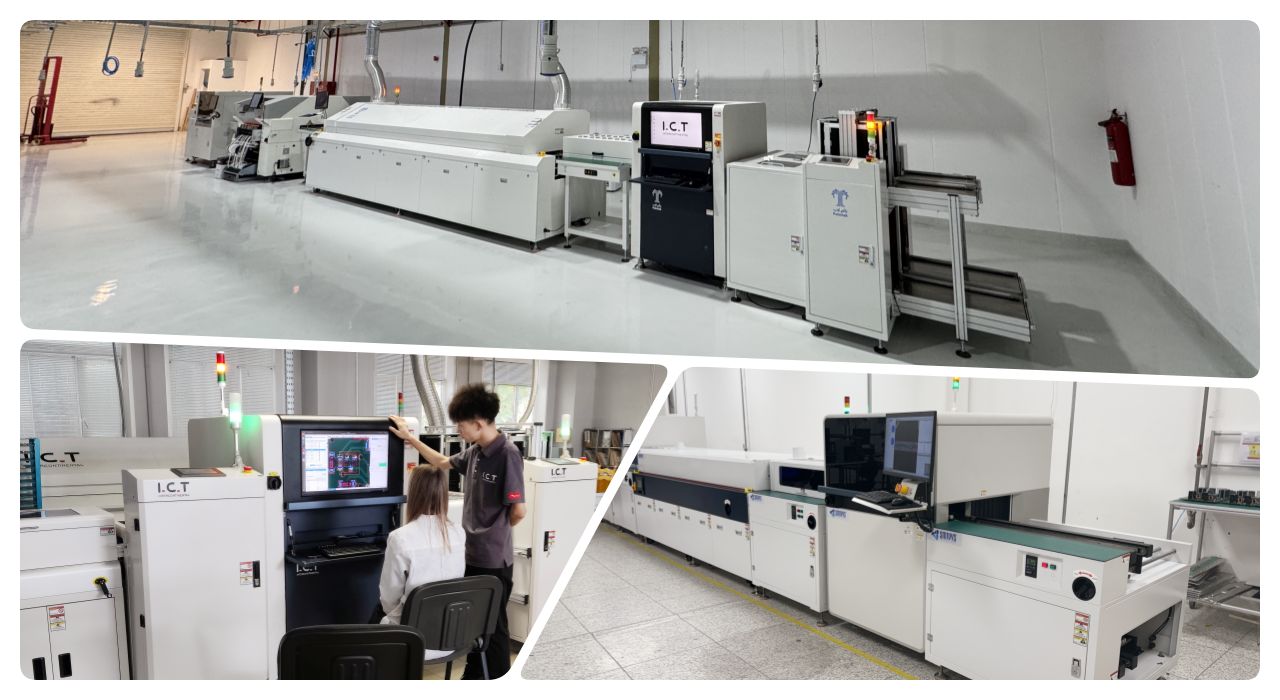

Dalam video unggulan kami, kami menampilkan lima model AOI tingkat lanjut, termasuk AI-4026, AI-4540, AI-5146W, yang menyoroti fitur pemrograman efisiennya. Video ini mendemonstrasikan pemrograman satu tombol untuk pengaturan cepat, penyiaran parameter untuk menerapkan pengaturan di seluruh komponen, deteksi otomatis bingkai solder penghubung, pemrograman salinan panel untuk papan yang direplikasi, dan perencanaan jalur cerdas untuk mengoptimalkan rute inspeksi. Contoh dunia nyata dari lini SMT klien di Meksiko ini menggambarkan bagaimana mesin PCB aoi otomatis AI-5146W terintegrasi dengan mulus, mengurangi waktu penyiapan hingga 50% dan meningkatkan akurasi deteksi cacat. Insinyur di lokasi memberikan layanan langsung, memastikan kelancaran pemasangan dan pelatihan, yang membantu klien mencapai hasil yang lebih tinggi dan lebih sedikit alarm palsu dalam proses produksi mereka.

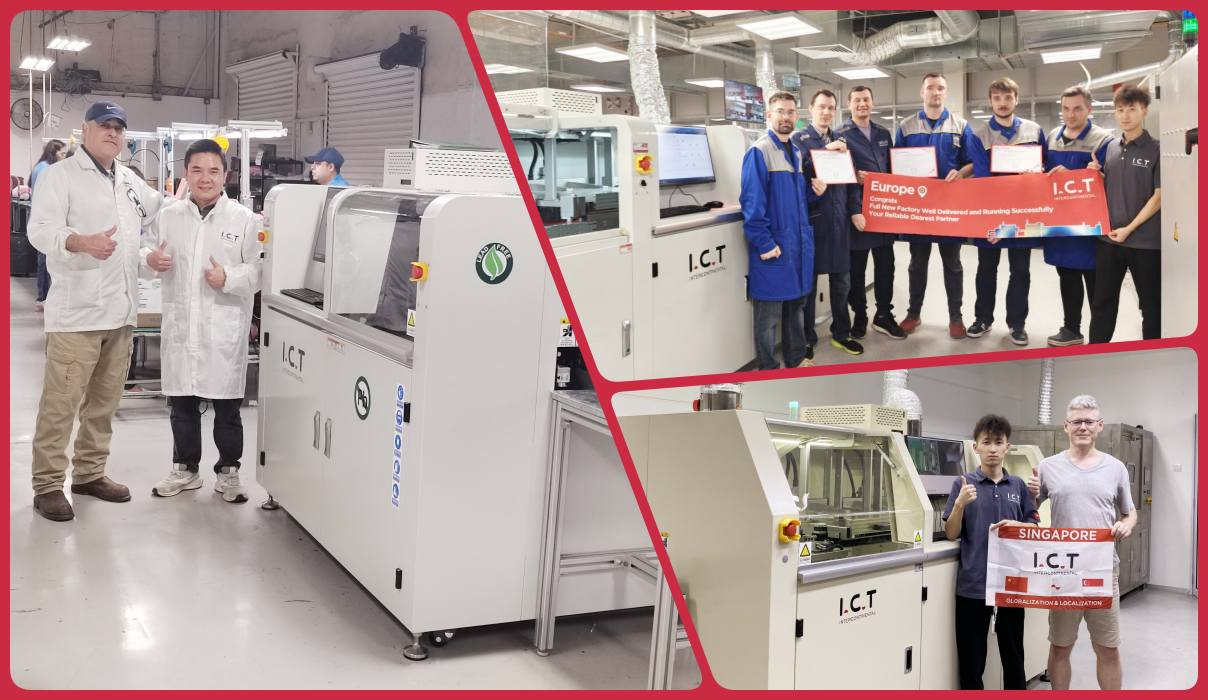

| Layanan & Pelatihan
ICT memberikan layanan dan pelatihan komprehensif untuk memaksimalkan kinerja mesin PCB aoi otomatis Anda. Tim global kami menawarkan instalasi, debugging jarak jauh, dan pemeliharaan di lokasi, memastikan waktu henti minimal. Program pelatihan mencakup pengoperasian, pemrograman, dan pemecahan masalah, disesuaikan dengan kebutuhan Anda. Dengan manajemen terpusat, kami mendukung penilaian satu-ke-banyak dan respons cepat, membantu Anda mengoptimalkan produksi. Pendekatan kemitraan jangka panjang kami mencakup pembaruan rutin dan dukungan teknis, membangun kepercayaan dan efisiensi untuk pabrik Anda.
| Ulasan Pelanggan
Klien kami memuji para insinyur ICT atas keahlian mereka dan penyelesaian masalah yang cepat selama instalasi. Mereka menyukai kinerja mesin PCB aoi otomatis yang andal, dengan memperhatikan keakuratan dan kemudahan penggunaannya. Banyak yang menyoroti pengemasan aman dan pengiriman cepat kami yang mencegah kerusakan. Selain itu, pelanggan menghargai respons cepat kami terhadap pertanyaan, memastikan kelancaran operasional dan dukungan berkelanjutan yang kuat.
| Sertifikasi kami
ICT memegang sertifikasi utama seperti CE, RoHS, ISO9001, dan berbagai paten, yang mencerminkan komitmen kami terhadap kualitas dan keamanan. Ini memastikan mesin PCB aoi otomatis kami memenuhi standar global untuk kepatuhan dan keandalan lingkungan. Teknologi kami yang dipatenkan dalam inspeksi AI meningkatkan inovasi, sementara ISO9001 menjamin proses manufaktur yang konsisten, memberikan kepercayaan kepada klien terhadap ketahanan dan kinerja produk.

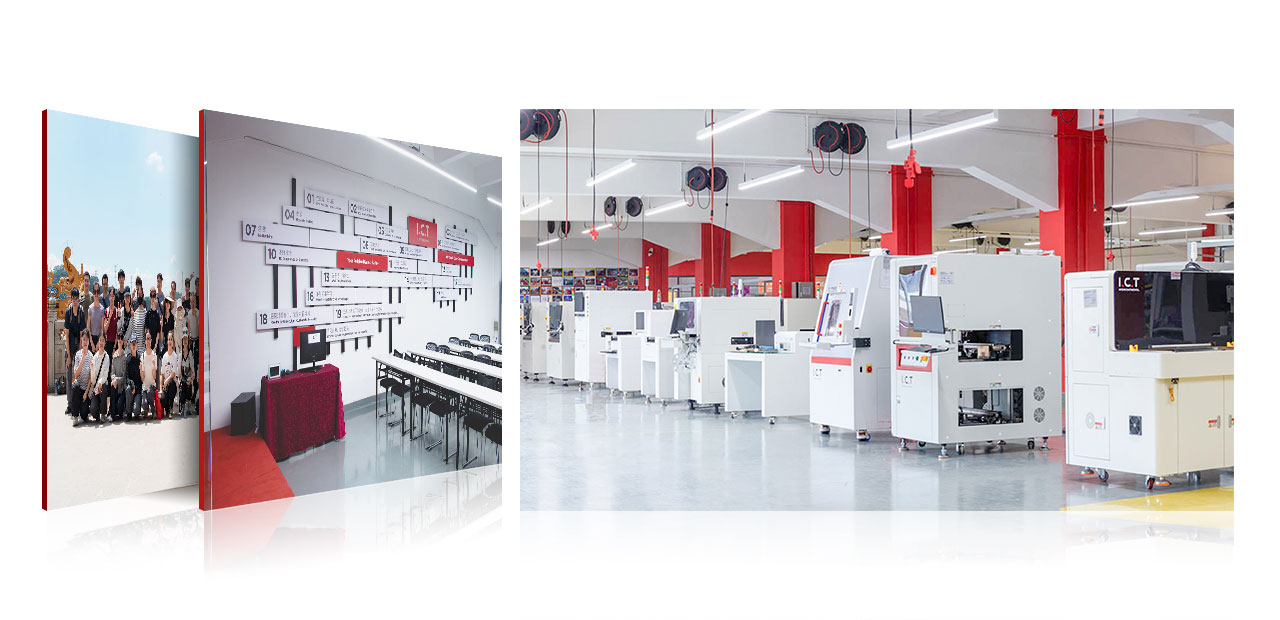

| Tentang ICT & Pabrik Kami
ICT adalah produsen elektronik terkemuka dengan penelitian dan pengembangan dan produksi internal, yang mempekerjakan lebih dari 89 staf di fasilitas seluas 12.000 m². Kami telah berkembang pesat sejak tahun 2012, melayani lebih dari 1.600 pelanggan di 72 negara. Pabrik kami memiliki prosedur pengujian yang ketat dan sistem manajemen kualitas yang kuat, memastikan setiap mesin PCB aoi otomatis memenuhi standar tinggi. Dengan 20 insinyur dan 8 kantor cabang, kami menyediakan solusi global mulai dari analisis permintaan hingga optimalisasi.
