TIK-310P
I.C.T
Inline Label Sticker
| Kuantitas: | |
|---|---|
| Ikhtisar Mesin Pemasangan Label SMT

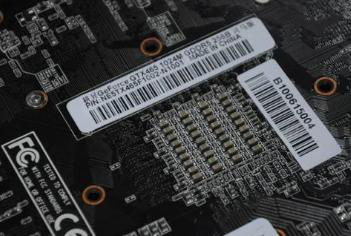

Mesin SMT Label Mounter dibuat untuk pelabelan PCB berkecepatan tinggi dan presisi tinggi di lini produksi SMT. Ini mengakomodasi berbagai ukuran PCB dan jenis label. Kepala penempatan ganda dan deteksi vakum independen memastikan pelabelan akurat. Fitur Mesin Pemasangan Label SMT On-line Akurasi Tinggi Opsional mendukung ketertelusuran penuh. ICT menyediakan instalasi, kalibrasi, dan pelatihan untuk kelancaran pengoperasian garis. Integrasi dengan sistem MES memungkinkan pemantauan waktu nyata dan pengelolaan data yang efisien. Desainnya yang kokoh meminimalkan kesalahan sekaligus mengoptimalkan throughput di lingkungan perakitan PCB yang menuntut.
| Fitur Pemasangan Label SMT

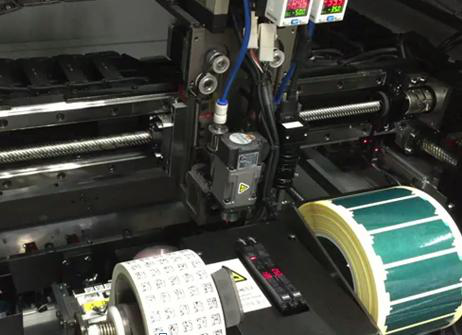

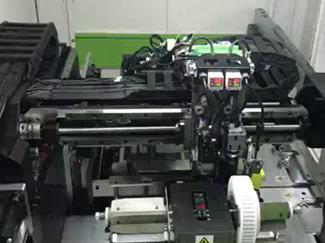

Rangkanya diperkuat dengan baja dan alas marmer. Sekrup bola dan rel pemandu linier memberikan gerakan yang akurat. Motor servo yang diimpor mempertahankan kecepatan dan kemampuan pengulangan yang konsisten. Suspensi jembatan lengkung menopang beban berat. Hal ini memastikan mesin bekerja dengan stabil, dalam jangka panjang, dengan penempatan label yang tepat bahkan dalam pengoperasian terus-menerus.

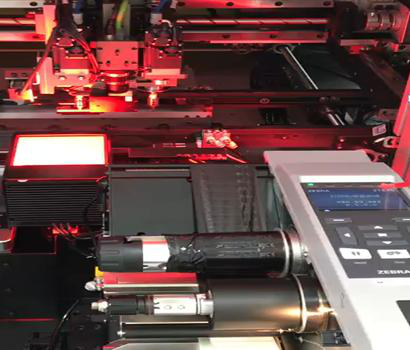

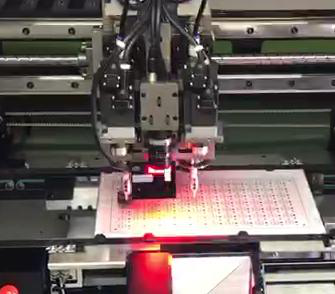

Kepala pemasangan ganda beroperasi secara independen dan berputar 360 derajat. Pemosisian visual menggabungkan kamera terbang dan kamera tetap. Sumber cahaya merah dan biru meningkatkan pengenalan. Sistem ini beradaptasi dengan berbagai ketinggian dan tata letak PCB. Penempatan yang akurat dicapai dengan cepat, mengurangi tingkat kesalahan dan meningkatkan efisiensi produksi.

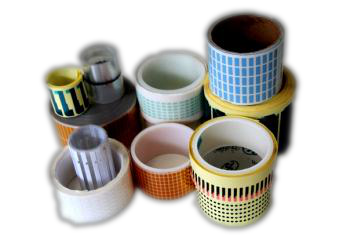

Pengumpan cerdas menangani label dari 1,8×2,0 mm hingga 100×40 mm. Sensor optik dan alas anti selip mengurangi limbah. Sistem ini dapat mengakomodasi material khusus dengan waktu henti minimal. Hal ini memastikan pengoperasian yang berkesinambungan dengan pengiriman label yang konsisten, mendukung produksi campuran tinggi tanpa gangguan.

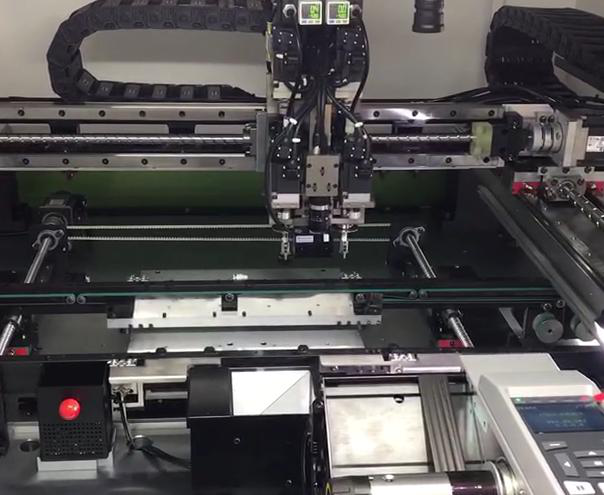

Arah konveyor fleksibel dengan kecepatan yang dapat disesuaikan. Pemblokir pneumatik dan sensor optik memastikan penghentian PCB secara presisi. Sekrup bola dan rel geser yang disinkronkan menjaga paralelisme track. Sistem ini menjamin kelancaran aliran material, mencegah kemacetan dan mendukung pengoperasian jalur SMT yang efisien.
| Spesifikasi Oven Reflow
| No | Barang | I.CT-310 | I.CT-310D | I.CT-310L |
|---|---|---|---|---|
| 1 | Ukuran PCB | 50×50mm ~ 340×280mm | 50×50mm ~ 400×350mm | 100×100mm ~ 600×500mm |
| 2 | Ketebalan PCB | 1–6mm | 1–6mm | 1–6mm |
| 3 | Posisi Pengumpan | 2 | 4 | 2 |
| 4 | Lebar Pengumpan | 105mm | 105mm | 105mm |
| 5 | Kecepatan pemasangan | 2500 buah/jam | 4000 buah/jam | 1300 buah/jam |
| 6 | Ukuran Label | Pengumpan Label: 2×2 ~ 100×40mm (Printer Kode Batang Opsi: 13×13 ~ 100×40mm) | Sama | Sama |
| 7 | Ketebalan label | 0,05–0,3 mm | 0,05–0,3 mm | 0,05–0,3 mm |
| 8 | Pelabelan Presisi | ± 0,05mm | ± 0,05mm | ± 0,05mm |
| 9 | Sudut Pelabelan | 360° | 360° | 360° |
| 10 | nosel | 2 | 2 | 2 |
| 11 | Vakum Nosel | Pompa vakum | Pompa vakum | Pompa vakum |
| 12 | Ketinggian keamanan PCB | Atas: <25mm; Bawah: <25mm | Atas: <25mm; Bawah: <25mm | Atas: <25mm; Bawah: <25mm |
| 13 | Tinggi perpindahan | 900 ± 20mm | 900 ± 20mm | 900 ± 20mm |
| 14 | Akurasi posisi | ± 0,025mm | ± 0,025mm | ± 0,025mm |
| 15 | Akurasi berulang | ±0,005mm | ±0,005mm | ±0,005mm |
| 16 | Momen pemasangan | Maks 3Kg | Maks 3Kg | Maks 3Kg |
| 17 | Metode penentuan posisi | CCD + Tandai | CCD + Tandai | CCD + Tandai |
| 18 | Kecepatan Konveyor | 50 ~ 600mm/menit | 50 ~ 600mm/menit | 50 ~ 600mm/menit |
| 19 | Metode pengupasan | Deteksi serat optik + kontrol perangkat lunak | Sama | Sama |
| 20 | Deteksi Hisap | Pengujian vakum, jatuhkan pengujian standar | Sama | Sama |
| 21 | Lebar rel | Penyesuaian otomatis | Penyesuaian otomatis | Penyesuaian otomatis |

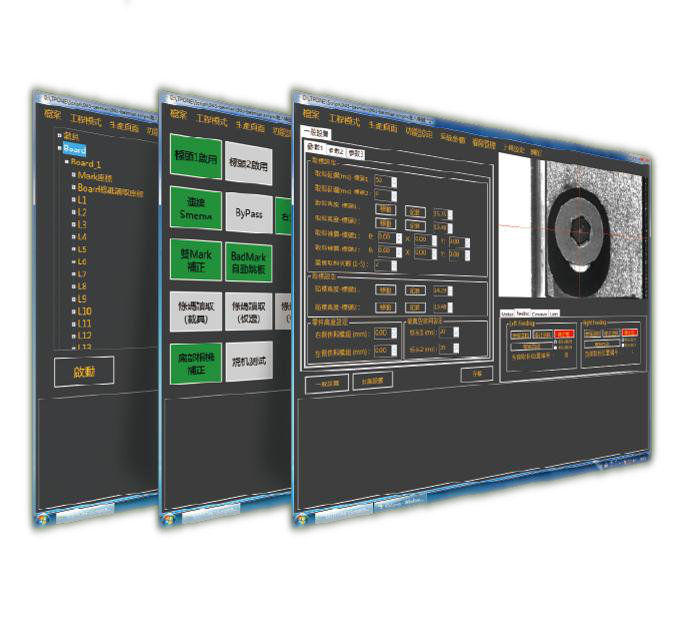

| 22 | Modus kontrol | PC + papan kontrol industri | PC + papan kontrol industri | PC + papan kontrol industri |
| 23 | antarmuka MES | Cadangan antarmuka jaringan | Cadangan antarmuka jaringan | Cadangan antarmuka jaringan |
| 24 | Kekuatan | AC220V/50Hz, 1KVA | AC220V/50Hz, 1,5KVA | AC220V/50Hz, 1,5KVA |
| 25 | Dimensi | P1096×L1130×T1426mm | P1074×L1590×T1440mm | P1250×L1610×T1530mm |
| 26 | Berat | 800Kg | 1300Kg | 1400Kg |
| 27 | Tekanan udara | 0,5–0,6Mpa | 0,5–0,6Mpa | 0,5–0,6Mpa |
* TIK terus bekerja pada kualitas dan kinerja, spesifikasi dan penampilan dapat diperbarui tanpa pemberitahuan khusus.
| Daftar Peralatan Jalur SMT
ICT memberikan solusi produksi SMT lengkap termasuk pemuat PCB, printer stensil, mesin pick-and-place, SPI, AOI, oven reflow Lyra, dan sistem penanganan PCB. Mesin Pemasangan Label SMT terintegrasi ke dalam lini ini, memberikan pelabelan yang akurat dan dapat dilacak. Solusi kami mengoptimalkan throughput, mendukung perakitan PCB volume tinggi, dan menjaga kualitas yang konsisten untuk motherboard, SSD, dan modul memori.
| Video Sukses Pelanggan
Insinyur TIK memasang dan mengoperasikan jalur SMT dan DIP penuh di sebuah pabrik elektronik besar di Uzbekistan. Fasilitas ini memproduksi motherboard komputer, SSD, dan produk memori. ICT menyediakan dukungan di lokasi mulai dari pengaturan hingga pengujian, termasuk pemrograman dan pemecahan masalah. Klien memuji ICT atas layanan responsif, keandalan peralatan, dan bimbingan profesional. Jajaran produk SMT mencakup printer stensil, empat mesin SMT, oven reflow Lyra, SPI, AOI, dan sistem penanganan PCB. Garis DIP menampilkan penyisipan manual, mesin penyisipan JUKI, penyolderan gelombang Acrab350, dan konveyor terintegrasi.
| Pelatihan & Dukungan Profesional
ICT menyediakan instalasi di tempat, pemrograman, dan integrasi MES. Insinyur melatih operator untuk kelancaran pengoperasian jalur. Dukungan mencakup pemeliharaan, pemecahan masalah, dan optimalisasi proses. Layanan respons cepat meminimalkan waktu henti. ICT memastikan staf dapat mengoperasikan Mesin Pemasangan Label SMT secara efisien, menjaga akurasi dan ketertelusuran di seluruh lini SMT.
| Pujian Pelanggan
Klien menghargai profesionalisme dan daya tanggap insinyur ICT. Mereka menonjolkan pelabelan yang andal, pengemasan yang aman, dan pengiriman tepat waktu. Pertanyaan teknis dijawab dengan cepat. Pelanggan menghargai presisi, integrasi, dan kelancaran pengoperasian Mesin Label Mounter SMT, yang menegaskan kepercayaan terhadap solusi dan layanan ICT di seluruh dunia.
| Sertifikasi kami
Mesin TIK memenuhi standar CE, RoHS, dan ISO9001. Teknologi yang dipatenkan menjamin pelabelan yang andal dan keamanan operasional. Kepatuhan memastikan produksi berkualitas tinggi dan hasil yang dapat dilacak. Klien dapat mempercayai ICT untuk operasi perakitan PCB penting dengan kualitas, kinerja, dan keamanan yang konsisten.
| Tentang Kami dan Pabrik
ICT merancang, memproduksi, dan mengirimkan peralatan SMT canggih ke seluruh dunia. Tim kami terdiri dari staf R&D dan produksi yang berpengalaman. Kami melayani ratusan klien di berbagai negara. Pabrik mengikuti pemeriksaan kualitas yang ketat dan mempertahankan sistem manajemen produksi yang kuat. ICT memberikan solusi lengkap, mulai dari desain dan manufaktur hingga instalasi, pelatihan, dan dukungan. Tujuan kami adalah mengoptimalkan efisiensi jalur SMT, memastikan operasi perakitan PCB yang andal secara global.
