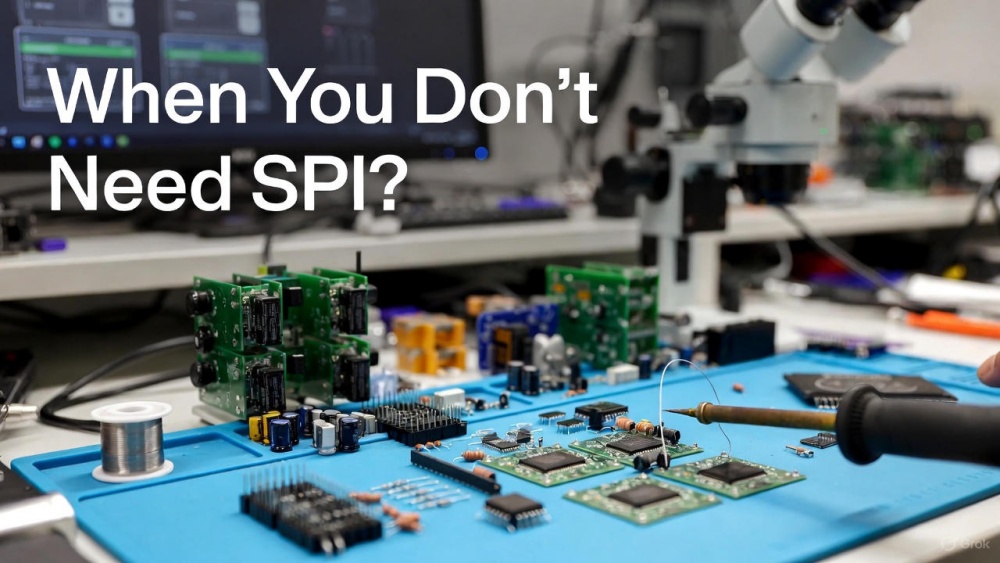

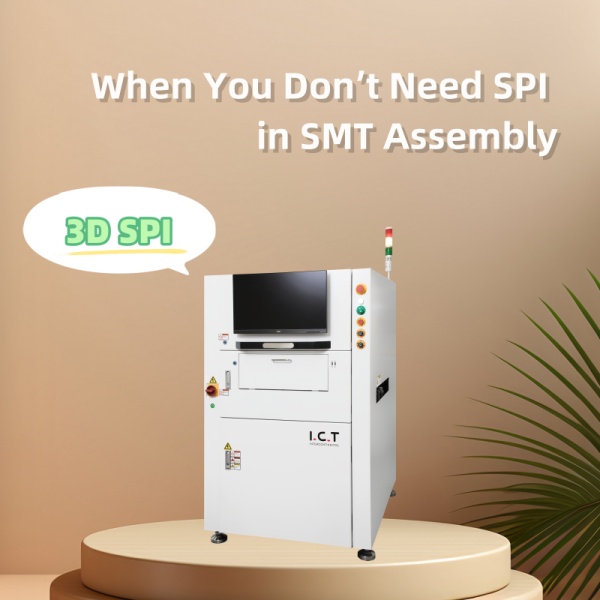

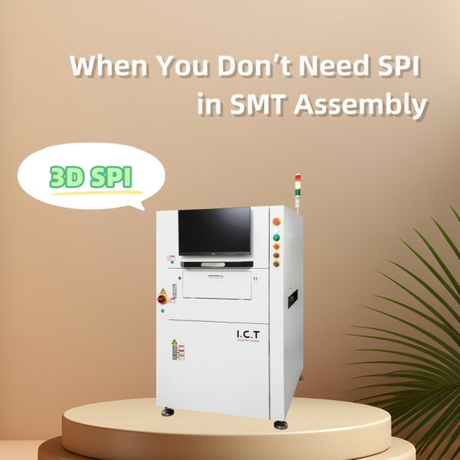

Inspeksi Pasta Solder (SPI) adalah bagian penting dari perakitan Surface-Mount Technology (SMT) modern. Namun, ada beberapa kasus di mana SPI mungkin tidak diperlukan. Baik karena volume produksi yang rendah, desain yang sederhana, atau proses manufaktur tertentu, beberapa skenario dapat mengabaikan langkah inspeksi otomatis ini. Artikel ini mengeksplorasi situasi di mana SPI mungkin tidak diperlukan dan konsekuensi yang timbul jika SPI diabaikan.
Dalam pembuatan prototipe bervolume rendah, yang sering digunakan dalam produksi satu kali atau dalam jumlah kecil, pasta solder diaplikasikan secara manual menggunakan jarum suntik atau stensil kecil. Setelah aplikasi pasta, penyolderan tangan atau reflow fase uap digunakan untuk membuat produk akhir. Operator dapat memantau dan menyesuaikan aplikasi tempel secara real-time, segera memperbaiki ketidakkonsistenan. Pengawasan langsung ini menghilangkan kebutuhan akan SPI otomatis, yang biasanya digunakan untuk mengelola variabilitas dalam pencetakan berkecepatan tinggi dan bervolume tinggi. Untuk pembuatan prototipe, dimana volume pasta lebih kecil dan variasi kurang penting, intervensi manual biasanya cukup.
Untuk penghobi, pembuat, atau tim teknik kecil yang memproduksi kurang dari 10 papan, SPI otomatis seringkali tidak hemat biaya atau tidak diperlukan. Proses ini biasanya melibatkan penempatan komponen secara manual pada papan dengan pasta yang dicetak atau dibagikan secara manual. Pemeriksaan visual dengan pembesaran, dikombinasikan dengan pengujian fungsional, biasanya cukup untuk memastikan perakitan sudah benar. Dalam kasus ini, waktu dan biaya yang diperlukan untuk menyiapkan dan memelihara sistem SPI jauh lebih besar daripada manfaatnya, terutama bila bekerja dengan desain sederhana.
Menyiapkan dan memprogram sistem SPI memerlukan waktu dan investasi yang besar. Hal ini sering kali dapat dibenarkan untuk pengoperasian bervolume tinggi, karena manfaat inspeksi otomatis akan terbayar seiring berjalannya waktu. Namun, jika jumlah papan yang digunakan kurang dari 50, biaya tetap sistem SPI lebih besar daripada potensi penghematan akibat cacat yang lebih sedikit. Tanpa SPI, operator dapat mempercepat siklus pembuatan prototipe dan mengurangi biaya, yang sangat penting ketika melakukan iterasi desain dengan cepat dalam tahap penelitian dan pengembangan.

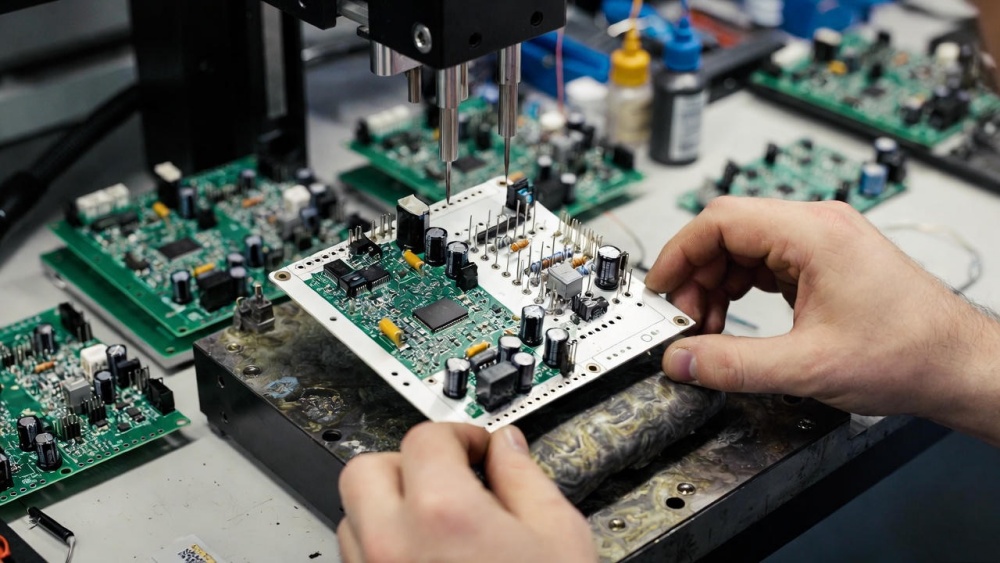

Papan yang hanya mengandalkan komponen lubang tembus tidak memerlukan pasta solder sama sekali. Sebagai gantinya, komponen dimasukkan ke dalam lubang berlapis, dan solder diterapkan melalui penyolderan gelombang atau penyolderan tangan. Karena tidak ada proses pencetakan tempel, SPI tidak perlu memeriksa volume atau perataan tempel. Jenis papan ini sering ditemukan dalam desain lama atau dalam aplikasi berdaya tinggi di mana keandalan sambungan solder tidak terlalu bergantung pada presisi pasta.
Untuk papan hibrida yang menggabungkan teknologi lubang tembus dan pemasangan permukaan (SMT), yang hanya menggunakan beberapa komponen SMT, metode penyaluran pasta manual atau metode pin-in-paste mungkin sudah cukup. Desain ini memiliki kepadatan komponen yang rendah, sehingga meminimalkan risiko bridging atau pasta yang tidak mencukupi. Operator dapat memeriksa secara visual tempelan pada beberapa bantalan SMT sebelum menempatkan komponen, sehingga SPI tidak diperlukan.
Desain lama yang menggunakan paket yang lebih besar (seperti SOIC, 1206, dan komponen yang lebih besar) dengan jarak pad yang lebih lebar seringkali lebih mudah ditoleransi dalam hal volume tempel dan penyelarasan. Tata letak yang kuat ini jarang mengalami cacat terkait pencetakan, bahkan ketika dirakit secara manual. Dalam kasus seperti ini, risiko kesalahan akibat pencetakan tempel sangat kecil, sehingga SPI tidak penting, bahkan dalam produksi bervolume rendah.
Penyolderan gelombang biasanya digunakan pada papan dua sisi di mana komponen SMT sisi bawah disolder setelah komponen sisi atas ditempatkan. Dalam proses ini, titik lem menahan komponen pada tempatnya, dan gelombang mengoleskan solder cair ke sambungan. Karena tidak ada pasta solder yang digunakan di sisi bawah, SPI tidak perlu memeriksa pasta tersebut, karena tidak terjadi pencetakan pasta.
Penyolderan selektif digunakan untuk komponen yang memerlukan penyolderan presisi, sering kali pada papan teknologi campuran dengan komponen lubang tembus dan komponen SMT. Dalam aplikasi ini, solder diterapkan hanya pada sambungan tertentu menggunakan gelombang mini atau air mancur, sehingga tidak memerlukan pencetakan tempel sama sekali. Akibatnya, SPI tidak diperlukan untuk aplikasi ini.
Untuk aplikasi yang memerlukan kekuatan dan keandalan mekanik yang tinggi, seperti di industri otomotif atau dirgantara, perekat konduktif atau sambungan press-fit biasanya digunakan. Metode ini tidak memerlukan pasta solder sehingga menghilangkan kebutuhan akan SPI. Dalam kasus ini, keandalan sambungan dipastikan melalui cara lain, dan risiko cacat akibat variasi pasta dapat diabaikan.

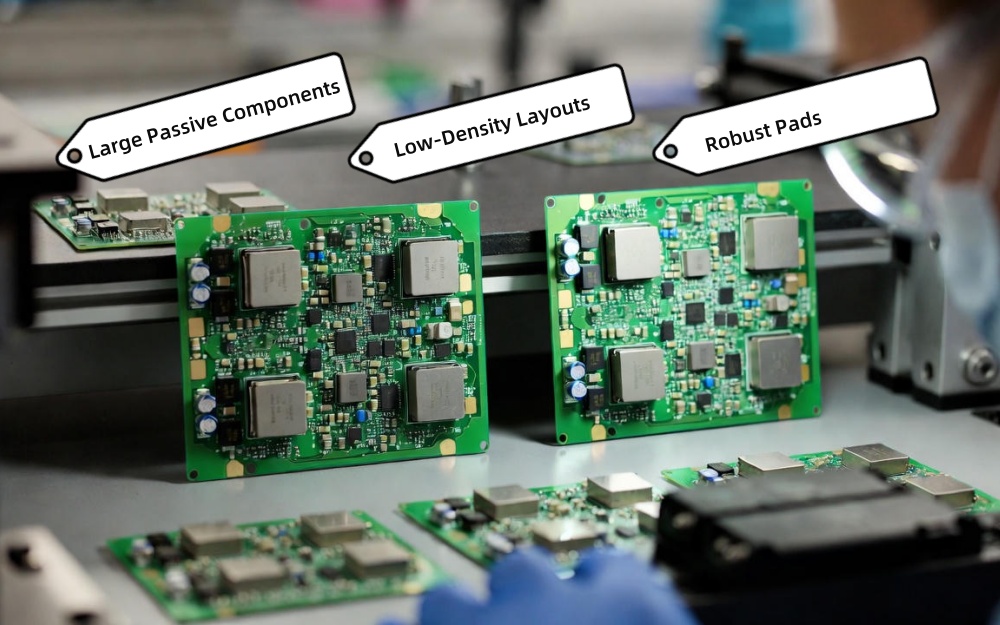

Desain yang terutama terdiri dari komponen pasif besar (1206 atau lebih besar) yang ditempatkan pada bantalan lebar secara inheren memaafkan jika menyangkut variasi pasta. Pencetakan manual atau semi-otomatis biasanya tidak menyebabkan cacat yang signifikan, dan kesalahan volume tempel atau penyelarasan cenderung tidak menyebabkan masalah fungsional. Hal ini membuat SPI tidak diperlukan untuk desain ini, bahkan dalam pengoperasian bervolume rendah.
Papan dengan kepadatan komponen rendah dan bantalan berukuran besar menawarkan jendela proses yang luas untuk mencetak pasta. Variasi kecil dalam volume tempel atau penyelarasan biasanya tidak mengakibatkan bukaan atau celana pendek. Tata letak ini memaafkan dan memungkinkan perakitan yang andal tanpa memerlukan SPI.
Pada papan yang lebih sederhana dengan komponen berdensitas rendah dan bantalan lebar, operator dapat memeriksa pasta solder secara visual setelah diaplikasikan. Pemeriksaan visual yang diperbesar dapat dengan mudah mendeteksi cacat besar, seperti pasta yang hilang atau penghubung yang parah. Pengujian visual atau fungsional pasca-reflow dapat memberikan jaminan akhir bahwa papan berfungsi dengan benar, sehingga SPI tidak diperlukan.

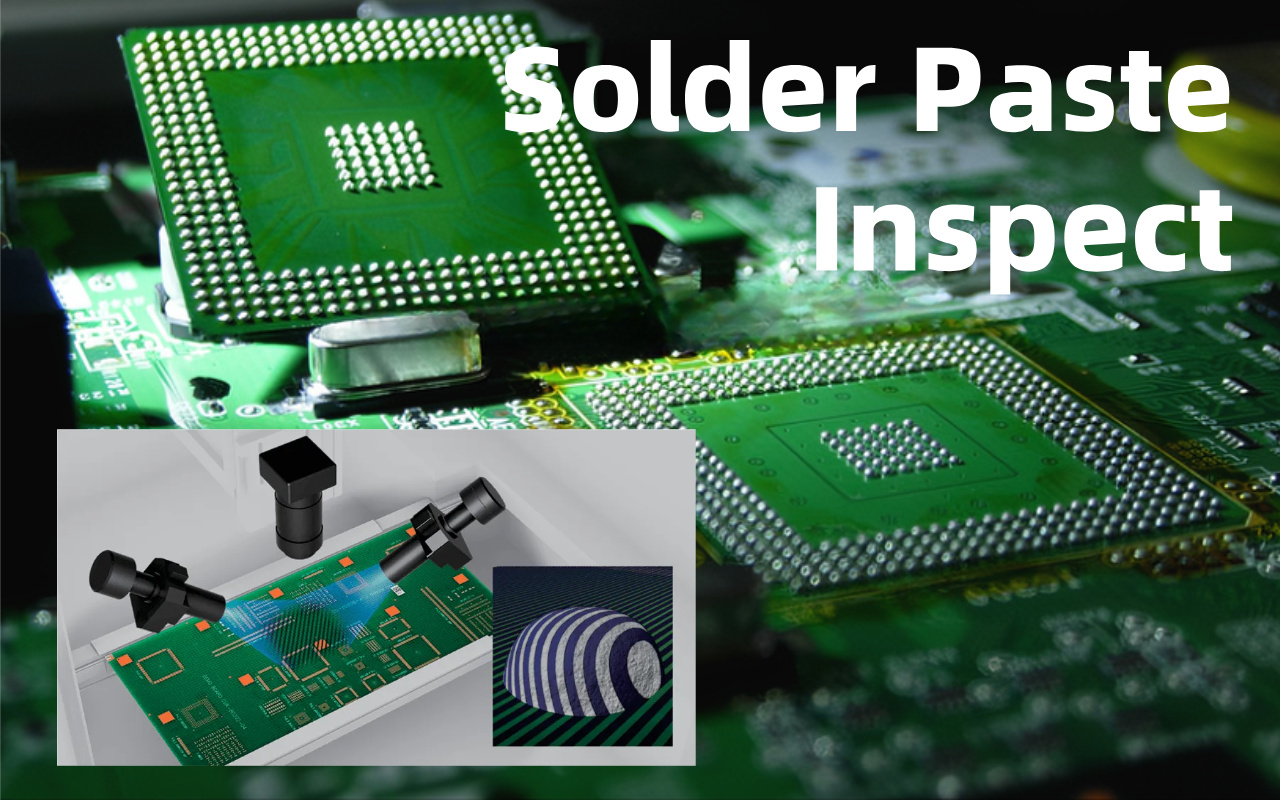

Meskipun melewatkan SPI mungkin dapat diterima untuk desain dan volume tertentu, hal ini menimbulkan risiko cacat yang tidak terdeteksi. Misalnya, volume pasta yang tidak mencukupi dapat menyebabkan lemahnya sambungan solder yang mungkin lolos uji fungsional awal tetapi kemudian gagal karena tekanan. Cacat tersembunyi seperti kepala di bantal atau rongga mungkin tidak terlihat dengan mata telanjang dan hanya dapat dideteksi dengan pengukuran 3D yang disediakan oleh SPI.
Melewatkan SPI dapat menyebabkan peningkatan risiko kegagalan sambungan solder laten, terutama pada aplikasi dengan keandalan tinggi seperti perangkat medis, ruang angkasa, atau produk otomotif. Bahkan risiko kecil pun dapat membahayakan kinerja jangka panjang dari produk-produk penting. Untuk sektor-sektor ini, SPI direkomendasikan untuk memastikan sambungan solder memenuhi standar kualitas yang disyaratkan.
Karena desain menggunakan pitch komponen yang lebih halus dan kepadatan yang lebih tinggi, risiko cacat terkait pasta meningkat secara signifikan. Data industri menunjukkan bahwa 60-80% cacat SMT terkait dengan masalah pencetakan tempel. Dalam desain yang kompleks, melewatkan SPI sering kali menyebabkan tingkat kerusakan yang lebih tinggi dan peningkatan pengerjaan ulang. Oleh karena itu, SPI sangat penting untuk memastikan kualitas dan meminimalkan kesalahan yang merugikan, bahkan dalam pengoperasian dengan volume yang lebih rendah. Untuk panduan komprehensif tentang mesin SPI dan perannya di jalur SMT, lihat Panduan Lengkap Mesin SPI di Jalur SMT..
Secara umum, SPI penting untuk memastikan sambungan solder berkualitas tinggi dalam produksi SMT modern. Namun, ada beberapa skenario yang dapat dilewati dengan aman, seperti pembuatan prototipe volume sangat rendah, papan dominan lubang tembus, proses non-reflow, atau desain pitch besar yang sangat sederhana. Meskipun melewatkan SPI dapat mengurangi biaya dan mempercepat produksi dalam kasus ini, hal ini juga membawa risiko, termasuk potensi cacat tersembunyi dan masalah keandalan jangka panjang. Di sebagian besar lingkungan produksi SMT modern, terutama yang melibatkan desain kompleks, SPI adalah alat berharga yang membantu meningkatkan hasil dan mengurangi pengerjaan ulang.
Ya, tapi jarang. SPI sangat penting untuk mendeteksi masalah volume, tinggi, dan penyelarasan pasta, yang menyebabkan 60-80% cacat SMT. Namun, papan lubang tembus murni, prototipe yang disolder dengan tangan, dan desain sederhana dengan nada besar sering kali dapat diproduksi tanpa SPI.
Meskipun volume produksi merupakan salah satu faktornya, kompleksitas papan lebih penting. Pembuatan prototipe bervolume rendah sering kali melewatkan SPI, namun produksi bervolume menengah (50-500 papan) dan bervolume tinggi (>500 papan) umumnya mendapat manfaat dari SPI, terutama dengan komponen nada halus.
Kompleksitas yang lebih tinggi meningkatkan kemungkinan cacat terkait volume dan penyelarasan pasta. Papan dengan nada halus dan kepadatan tinggi memerlukan aplikasi pasta yang tepat, menjadikan SPI penting. Desain sederhana dan bernada besar memiliki toleransi yang lebih luas dan seringkali berhasil tanpa SPI.
Inspeksi manual dapat mendeteksi cacat besar seperti pasta yang hilang atau jembatan yang parah, namun tidak dapat secara akurat mengukur variasi kecil dalam volume pasta yang dapat menyebabkan kegagalan laten. Untuk pengoperasian bervolume rendah, inspeksi manual yang dikombinasikan dengan pengujian fungsional seringkali cukup untuk aplikasi yang tidak kritis.
Ya, alternatifnya termasuk pengeluaran jarum suntik dengan pemeriksaan visual, reflow pin-in-paste, perekat konduktif, dan ketinggian potongan pertama.
