Dalam banyak proyek manufaktur elektronika daya, keputusan jalur SMT hanya mempunyai satu peluang nyata untuk menjadi benar. Konsekuensi dari konfigurasi yang salah seringkali tidak langsung terlihat. Sebaliknya, hal tersebut muncul secara diam-diam beberapa bulan atau bahkan bertahun-tahun kemudian—melalui penurunan hasil, kualitas solder yang tidak stabil, peningkatan pengerjaan ulang, dan peningkatan keuntungan di lapangan.
Inilah sebabnya mengapa memilih jalur produksi SMT untuk elektronika daya PCBA pada dasarnya berbeda dengan memilih jalur untuk produk elektronik konsumen atau komunikasi.
Dalam manufaktur elektronika daya, tujuannya bukanlah mencapai kecepatan penempatan tertinggi atau investasi awal terendah. Tujuan sebenarnya adalah membangun sistem produksi yang dapat beroperasi secara stabil di bawah tekanan termal, menangani komponen berat dan berdaya tinggi, serta mempertahankan kualitas yang konsisten sepanjang siklus hidup produk yang panjang.
PCBA elektronika daya banyak digunakan dalam pasokan listrik industri, sistem penyimpanan energi, penggerak motor, peralatan pengisian daya EV, inverter energi terbarukan, dan otomasi industri. Produk-produk ini biasanya melibatkan PCB tebal, area tembaga besar, jalur arus tinggi, dan perangkat daya seperti MOSFET, IGBT, transformator, dan kapasitor elektrolitik besar. Kelemahan apa pun dalam kualitas penyolderan, kontrol termal, atau stabilitas mekanis dapat menyebabkan kegagalan dini, risiko keselamatan, atau pengembalian lapangan yang mahal.
Bagi produsen, insinyur, dan tim pengadaan, pemilihan jalur SMT yang salah sering kali mengakibatkan biaya jangka panjang yang tersembunyi: seringnya pengerjaan ulang, hasil yang tidak stabil, penyimpangan proses, atau bahkan desain ulang jalur yang dipaksakan saat produksi berskala besar. Artikel ini memberikan kerangka praktis dan berorientasi pada keputusan untuk memilih jalur SMT khusus untuk PCBA elektronika daya, dengan fokus pada keandalan, skalabilitas, dan kinerja siklus hidup total daripada metrik jangka pendek.
Sebelum membahas pemilihan peralatan, penting untuk memahami mengapa PCBA elektronika daya memberikan tuntutan yang lebih tinggi pada lini produksi SMT dibandingkan produk elektronik pada umumnya.
Papan elektronika daya biasanya menggunakan PCB dengan ketebalan 2,0–3,2 mm atau lebih, sering kali dikombinasikan dengan lapisan tembaga tebal. Karakteristik ini secara signifikan mempengaruhi perpindahan panas selama penyolderan reflow. Dibandingkan dengan PCB konsumen yang tipis, papan yang tebal memanas lebih lambat dan pendinginannya kurang merata, sehingga meningkatkan risiko pembasahan solder yang tidak mencukupi, sambungan dingin, atau gradien termal yang berlebihan.
Tidak seperti produk seluler atau IoT yang didominasi oleh komponen chip kecil, PCBA elektronika daya mencakup paket besar seperti DPAK, perangkat seri TO, modul daya, transformator, dan kapasitor tinggi. Komponen-komponen ini menimbulkan tantangan dalam stabilitas pick-and-place, pemilihan nosel, akurasi penempatan, dan pergerakan pasca penempatan sebelum pemadatan solder.
Produk elektronika daya sering kali dirancang untuk pengoperasian berkelanjutan selama 5–10 tahun atau lebih. Ini berarti keandalan sambungan solder, ketahanan terhadap siklus termal, dan konsistensi proses jangka panjang jauh lebih penting daripada hasil jangka pendek. Proses SMT marjinal yang tampaknya dapat diterima pada awal produksi dapat menjadi beban serius seiring berjalannya waktu.
Banyak PCBA elektronika daya memerlukan kombinasi proses SMT dan through-hole (THT). Transformator besar, konektor arus tinggi, dan komponen mekanis sering kali dipasang setelah reflow SMT, sehingga perencanaan tata letak jalur awal dan integrasi proses menjadi penting.
Poin penting dalam SMT elektronika daya:
SMT elektronika daya bukan tentang kecepatan. Ini tentang stabilitas proses, kontrol termal, dan keandalan jangka panjang. Inilah sebabnya mengapa desain proses tingkat sistem lebih penting daripada spesifikasi mesin individual.
Salah satu kesalahan paling umum dalam pemilihan jalur SMT adalah memilih peralatan hanya berdasarkan kecepatan terukur maksimum dan bukan berdasarkan kebutuhan produksi sebenarnya.
Untuk pusat penelitian dan pengembangan, perusahaan rintisan, atau produsen yang memproduksi produk elektronika daya khusus dalam jumlah kecil, fleksibilitas lebih penting daripada tingkat otomatisasi. Perubahan produk yang sering, intervensi manual, dan penyesuaian teknik adalah hal yang normal.
Karakteristik yang direkomendasikan:
Jalur SMT semi-otomatis atau modular
Peralihan dan pengaturan program yang mudah
Aksesibilitas teknik yang kuat
Investasi modal yang lebih rendah dengan jalur peningkatan yang jelas
Jenis konfigurasi ini mendukung iterasi cepat tanpa mengunci pabrikan pada peralatan berukuran besar yang masih kurang dimanfaatkan.
Banyak produsen elektronika daya beroperasi terutama pada rentang volume menengah, seperti pasokan listrik industri atau papan kendali penyimpanan energi. Dalam skenario ini, stabilitas, konsistensi hasil, dan hasil yang dapat diprediksi jauh lebih penting daripada kecepatan penempatan puncak.
Karakteristik yang direkomendasikan:
Jalur SMT inline yang sepenuhnya otomatis
Kecepatan dan akurasi penempatan seimbang
Kinerja termal reflow yang stabil
Inspeksi inline untuk kontrol proses
Produsen yang memasuki sektor dengan pertumbuhan pesat seperti infrastruktur kendaraan listrik atau energi terbarukan harus merencanakan ekspansi di masa depan. Memilih jalur SMT tanpa skalabilitas sering kali mengakibatkan desain ulang yang mahal dan gangguan produksi di kemudian hari.
Karakteristik yang direkomendasikan:
Desain garis modular
Ruang cadangan untuk AOI, X-ray, dan stasiun penyangga
Antarmuka mekanis dan perangkat lunak standar
Kompatibilitas data untuk integrasi tingkat lini
Hal penting yang dapat diambil untuk SMT elektronika daya:
Kapasitas SMT harus sesuai dengan tahap produksi sebenarnya, bukan perkiraan yang optimis. Di sinilah perencanaan lini tingkat solusi memberikan nilai yang jauh lebih besar dibandingkan membeli mesin satu per satu.

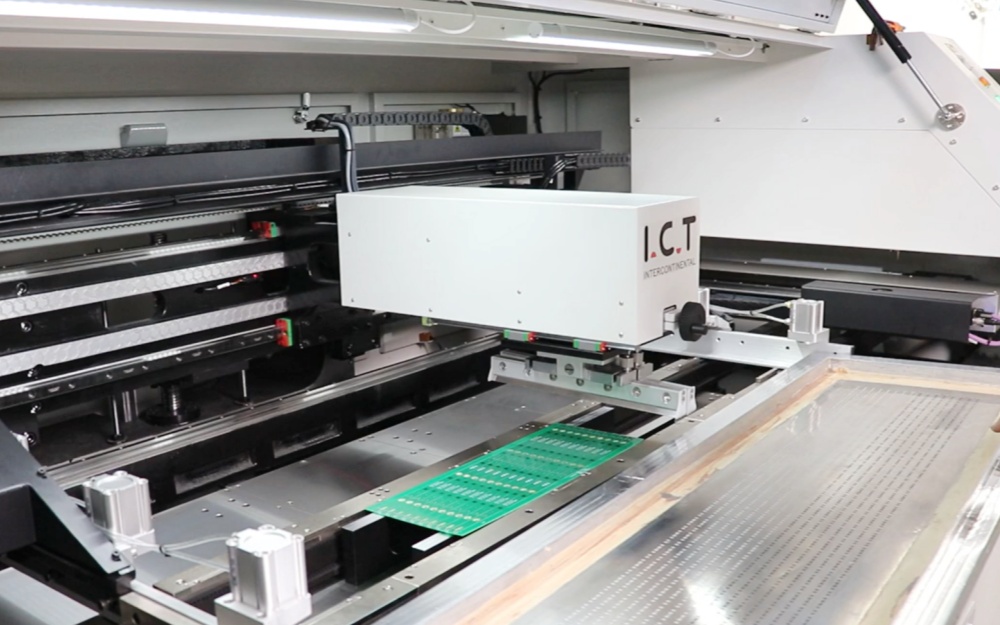

Dalam SMT elektronika daya, pencetakan pasta solder memiliki dampak yang tidak proporsional terhadap keandalan produk akhir. Bantalan besar, papan tebal, dan massa termal tinggi memperkuat ketidakkonsistenan yang terjadi pada tahap ini.
PCB tebal memerlukan sistem pendukung yang kuat dan fleksibel selama pencetakan. Dukungan yang tidak memadai dapat menyebabkan defleksi papan, pengendapan pasta yang tidak merata, dan ketidaksejajaran antara stensil dan bantalan.
Pertimbangan utama:
Platform printer yang kaku
Pin dukungan PCB yang fleksibel dan dapat disesuaikan
Penjepitan dan penyelarasan stensil yang stabil
Perangkat listrik sering kali menggunakan bantalan solder besar yang sangat sensitif terhadap variasi volume pasta. Pasta yang berlebihan meningkatkan risiko berkemih, sedangkan pasta yang tidak mencukupi mengurangi kekuatan sendi. Proses pencetakan yang stabil dan berulang adalah salah satu cara paling efektif untuk mengurangi cacat hilir dan pengerjaan ulang.
Hal penting yang perlu diperhatikan dalam bidang elektronika daya SMT:
Stabilitas pencetakan jauh lebih penting daripada kecepatan pencetakan.

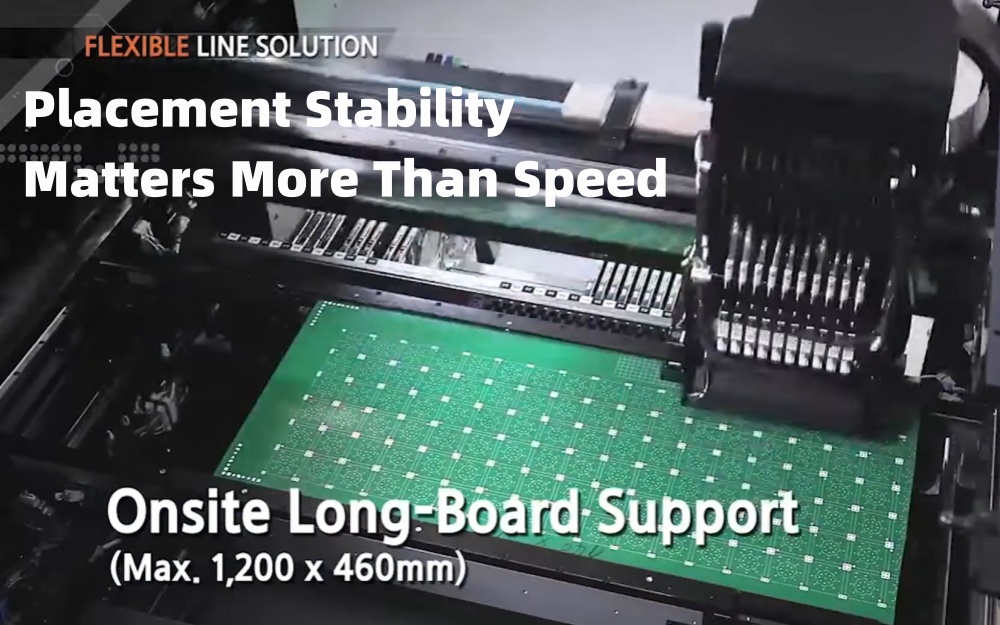

Mesin pick-and-place untuk elektronika daya PCBA harus mengutamakan stabilitas penempatan dan kemampuan penanganan komponen daripada komponen maksimum per jam.
Sistem penempatan harus mendukung:
Nozel beban tinggi
Penjemputan stabil untuk paket tidak teratur
Kekuatan penempatan terkendali
Getaran minimal saat bergerak
PCBA elektronika daya sering kali menggabungkan komponen nada halus dengan perangkat berdaya besar. Sistem penempatan harus menangani keragaman ini tanpa sering melakukan penyesuaian manual atau kompromi proses.
Konfigurasi feeder yang fleksibel dan pemrograman intuitif secara signifikan mengurangi beban kerja teknik dan risiko kesalahan pengaturan.
Hal yang dapat diambil dari SMT elektronika daya:
Proses penempatan yang sedikit lebih lambat namun lebih stabil hampir selalu memberikan hasil jangka panjang yang lebih tinggi.

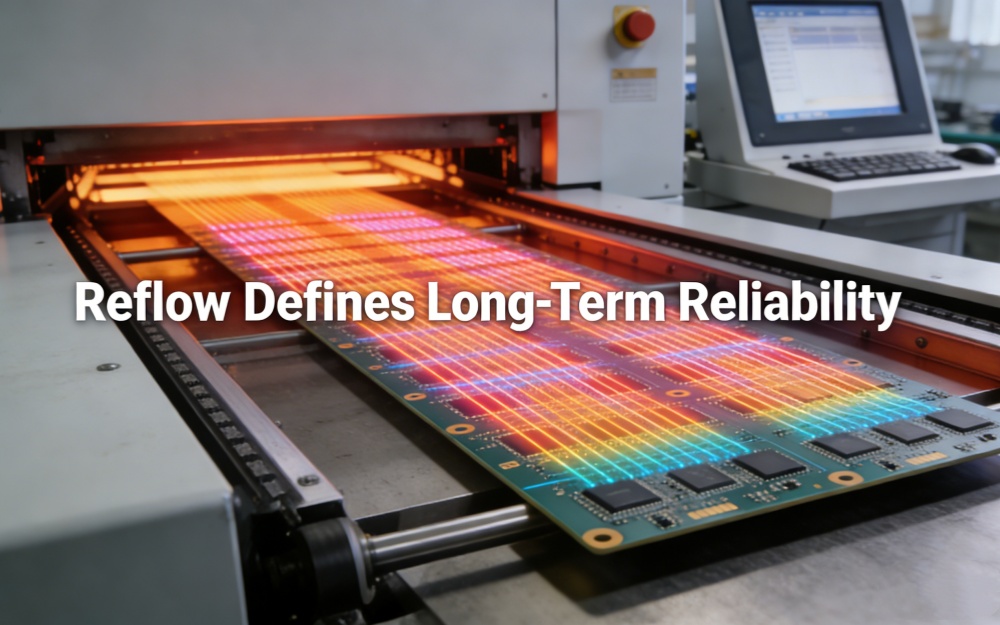

Dalam SMT elektronika daya, penyolderan reflow sering kali merupakan faktor risiko yang paling diremehkan selama perencanaan jalur.
Garis mungkin lulus uji penerimaan awal tetapi kemudian mengalami tingkat kekosongan yang tidak stabil atau kualitas solder yang tidak konsisten. Dalam banyak kasus, penyebab utama bukanlah material atau komponen, namun margin termal yang tidak mencukupi dalam desain proses reflow.
Papan tebal dan komponen besar memerlukan perpindahan panas yang kuat dan seragam.
Persyaratan utama:
Beberapa zona pemanasan
Kemampuan kompensasi termal yang kuat
Desain aliran udara yang stabil
Kontrol suhu berulang selama produksi berjalan lama
Pembuatan profil suhu yang tepat dan berulang memastikan sambungan solder memenuhi persyaratan keandalan di berbagai desain papan dan batch produksi.
Untuk sambungan solder berdaya tinggi, oksidasi dan rongga secara signifikan mempengaruhi konduktivitas termal dan kinerja listrik. Profil termal yang dioptimalkan dan, bila perlu, atmosfer yang terkendali membantu memitigasi risiko ini.
Hal penting yang perlu diperhatikan dalam SMT elektronika daya:
Kinerja reflow sangat menentukan keandalan produk dalam jangka panjang.
Inspeksi bukanlah opsional dalam SMT elektronika daya—ini adalah alat manajemen risiko.
SPI mendeteksi masalah pencetakan sebelum masalah tersebut menyebar ke seluruh lini, sehingga secara signifikan mengurangi pengerjaan ulang dan sisa.
AOI mengidentifikasi kesalahan penempatan, masalah polaritas, dan cacat solder yang terlihat. Untuk elektronika daya, strategi inspeksi harus berfokus pada area berisiko tinggi dibandingkan hanya melakukan cakupan penuh.
Pemeriksaan sinar-X sangat berguna untuk mendeteksi rongga dan cacat solder tersembunyi pada perangkat listrik dan bantalan termal berukuran besar.
Hal penting yang perlu diperhatikan dalam bidang elektronika daya SMT:
Peralatan inspeksi harus ditempatkan di tempat yang memberikan pengurangan risiko tertinggi.
Keputusan tata letak lini seringkali memiliki dampak jangka panjang yang lebih besar dibandingkan merek peralatan individual.
Jalur SMT elektronika daya yang dirancang dengan baik harus memungkinkan:
Akses perawatan yang mudah
Penyangga proses
Inspeksi di masa depan atau penambahan proses
Perencanaan proses THT pasca SMT sejak dini dapat menghindari kemacetan dan aliran material yang tidak efisien di kemudian hari.
Hal penting yang perlu diperhatikan dalam bidang elektronika daya SMT:
Tata letak yang terencana melindungi stabilitas produksi jangka panjang dan meningkatkan fleksibilitas.

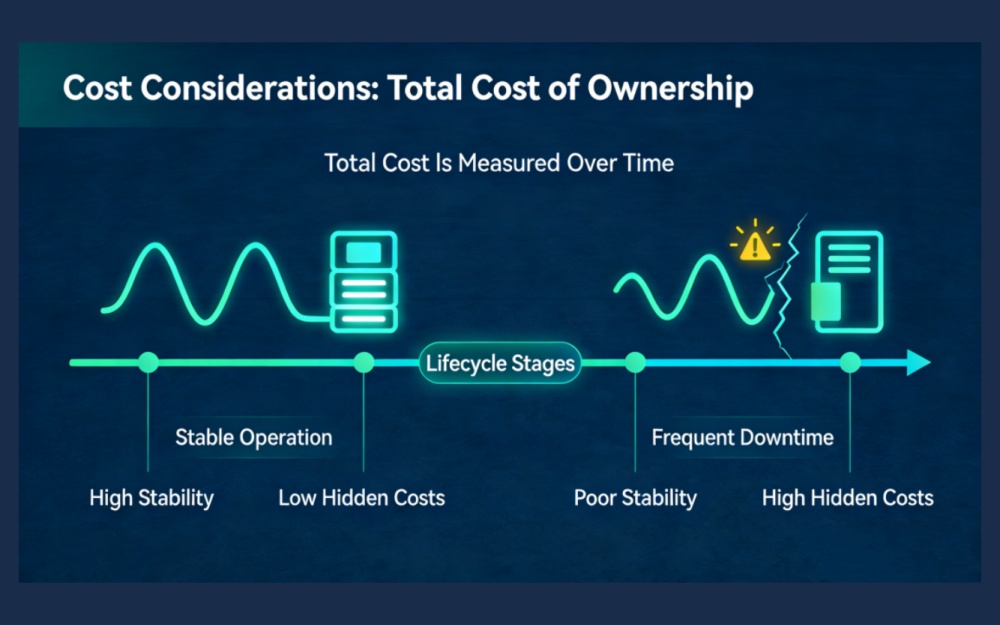

Mengevaluasi jalur SMT hanya berdasarkan harga pembelian sering kali menimbulkan biaya jangka panjang yang lebih tinggi.
TCO harus mencakup:
Perawatan dan suku cadang
Konsumsi energi
Dukungan pelatihan dan teknik
Stabilitas hasil dari waktu ke waktu
Desain modular dan terukur melindungi investasi dengan memungkinkan peningkatan bertahap, bukan penggantian lini penuh.
Hal penting yang perlu diperhatikan dalam bidang elektronika daya SMT:
Lini SMT yang paling ekonomis adalah lini yang tetap produktif dan stabil sepanjang siklus hidupnya.
Bahkan peralatan terbaik pun bisa gagal jika dukungan pemasok tidak memadai.
Kriteria evaluasi utama:
Pengalaman dengan aplikasi elektronika daya
Ketersediaan dukungan teknis dan pelatihan
Proses instalasi dan commissioning yang terbukti
Struktur respons layanan yang jelas
Hal penting yang perlu diperhatikan dalam SMT elektronika daya:
Kemampuan pemasok sama pentingnya dengan kemampuan mesin untuk aplikasi yang kompleks dan memiliki keandalan tinggi.
Memilih jalur SMT untuk elektronika daya PCBA bukanlah pembelian peralatan yang sederhana. Ini adalah keputusan manufaktur strategis yang memengaruhi keandalan produk, stabilitas operasional, dan skalabilitas di masa depan.
Bagi sebagian besar produsen, tantangan sebenarnya bukanlah membeli mesin, namun menerjemahkan karakteristik produk—seperti massa termal, campuran komponen, dan target keandalan—ke dalam sistem produksi yang stabil dan terukur.
Jalur SMT elektronika daya yang dirancang dengan baik tidak mengejar kecepatan maksimum. Ini memberikan kinerja yang konsisten dalam kondisi yang menuntut, tahun demi tahun.
Sebelum menyelesaikan investasi apa pun, melakukan tinjauan teknis terstruktur—yang mencakup perilaku termal produk, campuran komponen, dan kendala ekspansi jangka panjang—dapat mengurangi risiko operasional secara signifikan dan melindungi kualitas produk di seluruh siklus hidup.
Dalam beberapa kasus, adaptasi parsial dimungkinkan, namun jarang yang optimal. Jalur SMT elektronik konsumen biasanya dioptimalkan untuk papan tipis, komponen kecil, dan kecepatan penempatan tinggi. PCBA elektronika daya memperkenalkan papan yang lebih tebal, massa termal yang lebih tinggi, dan komponen yang lebih berat, yang seringkali melebihi margin mekanis dan termal dari jalur yang berfokus pada konsumen. Mengadaptasi jalur-jalur tersebut dapat mengakibatkan proses yang tidak stabil dan risiko jangka panjang yang lebih tinggi.
Pertimbangan perubahan arus harus dimasukkan pada tahap perencanaan paling awal. Ketebalan papan, berat tembaga, massa termal komponen, dan target keandalan sambungan solder secara langsung memengaruhi pemilihan oven reflow dan tata letak jalur. Memperlakukan reflow sebagai detail hilir sering kali menghasilkan margin termal yang tidak mencukupi sehingga sulit untuk diperbaiki nantinya.
Tidak selalu. Meskipun reflow nitrogen atau vakum dapat mengurangi oksidasi dan pengosongan untuk aplikasi daya tinggi tertentu, banyak PCBA elektronika daya dapat mencapai keandalan yang dapat diterima dengan profil reflow udara yang dirancang dengan baik. Keputusan harus didasarkan pada ukuran bantalan termal, toleransi kekosongan, dan persyaratan keandalan, bukan asumsi standar.
Inspeksi harus berdasarkan risiko, bukan berdasarkan cakupan. Sambungan solder berisiko tinggi—seperti perangkat listrik, bantalan termal, dan jalur arus tinggi—mendapat manfaat paling besar dari pemeriksaan lebih dalam, termasuk sinar-X bila diperlukan. Menerapkan pemeriksaan maksimal pada setiap komponen sering kali meningkatkan waktu siklus tanpa pengurangan risiko yang proporsional.
Indikator umum mencakup tingkat kekosongan yang tidak konsisten, sensitivitas terhadap perubahan profil kecil, fluktuasi hasil antar shift, dan cacat sambungan solder yang muncul setelah produksi berkepanjangan, bukan selama uji coba awal. Gejala-gejala ini sering kali menunjukkan kapasitas reflow marginal atau keterbatasan aliran udara.
Ketertelusuran data menjadi semakin penting seiring dengan beralihnya produk elektronika daya ke aplikasi yang diatur atau sangat mengutamakan keselamatan. Mencatat parameter proses utama—seperti kualitas pencetakan, akurasi penempatan, dan profil perubahan posisi—membantu mengidentifikasi akar permasalahan ketika masalah muncul dan mendukung pengendalian proses jangka panjang dan audit pelanggan.
Ya. Bahkan ketika volume saat ini stabil, portofolio produk elektronika daya sering kali berkembang menuju kepadatan daya yang lebih tinggi atau persyaratan keandalan yang lebih ketat. Mencadangkan ruang fisik dan kompatibilitas sistem untuk inspeksi, buffering, atau peningkatan proses di masa mendatang secara signifikan mengurangi risiko gangguan dan investasi ulang.
