Memilih lini produksi SMT untuk manufaktur lampu LED bukan sekadar pembelian peralatan—ini adalah keputusan manufaktur jangka panjang yang secara langsung memengaruhi keandalan produk, konsistensi cahaya, dan biaya operasional.
Banyak produsen LED awalnya berasumsi bahwa perakitan PCB LED lebih sederhana daripada elektronik konsumen karena variasi komponen yang relatif rendah. Pada kenyataannya, pencahayaan LED menghadirkan serangkaian tantangan unik: papan PCB yang panjang dan tipis, persyaratan termal yang ketat, kepekaan terhadap konsistensi penyolderan, dan ekspektasi tinggi terhadap stabilitas jangka panjang. Garis SMT yang dikonfigurasi dengan buruk mungkin berjalan dengan baik pada awal produksi namun secara bertahap menyebabkan penyimpangan warna, pembusukan cahaya dini, atau peningkatan laju pengerjaan ulang setelah berbulan-bulan pengoperasian.
Artikel ini memberikan panduan praktis dan berorientasi teknik untuk memilih lini produksi SMT yang tepat untuk manufaktur lampu LED—berfokus pada stabilitas, konsistensi, skalabilitas, dan pengendalian biaya, bukan pada kecepatan headline saja.
Bagi produsen yang merencanakan pertumbuhan jangka panjang, memilih konfigurasi lini produksi SMT LED yang tepat bukan hanya tentang target keluaran saat ini, namun juga tentang memastikan kualitas yang stabil, kinerja yang konsisten, dan skalabilitas untuk peningkatan produk di masa depan.
Tidak seperti ponsel pintar atau perangkat elektronik konsumen kompak, produk lampu LED sering kali menggunakan PCB yang panjang, sempit, dan relatif tipis. Lampu linier, lampu panel, dan luminer luar ruangan biasanya melebihi panjang PCB standar dan rentan melengkung selama proses termal.
Karakteristik ini memberikan tuntutan yang lebih tinggi pada:
Dukungan papan selama pencetakan dan penempatan
Lebar konveyor dan stabilitas transportasi
Keseragaman termal selama penyolderan reflow
Mengabaikan faktor-faktor ini dapat mengakibatkan tegangan sambungan solder, pemanasan yang tidak merata, dan masalah keandalan bertahap yang sulit dideteksi selama pemeriksaan awal.

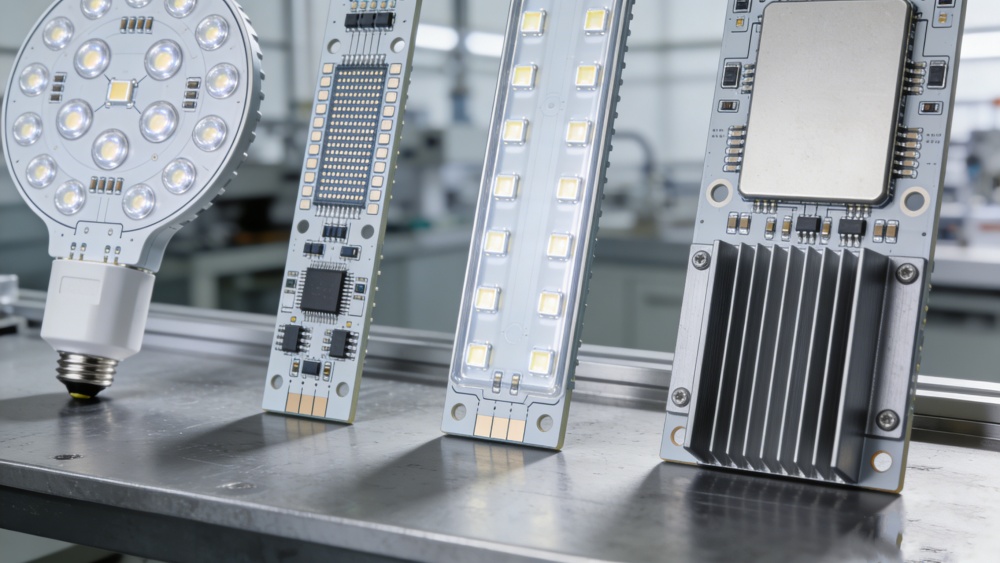

PCB pencahayaan LED biasanya terdiri dari:
Chip LED dalam jumlah besar
Resistor dan kapasitor dalam pola berulang
Keragaman paket yang terbatas dibandingkan dengan ponsel cerdas atau perangkat yang dapat dikenakan
Meskipun tata letaknya terlihat sederhana, tantangannya terletak pada menjaga konsistensi penempatan dan penyolderan pada ribuan—atau jutaan—komponen yang identik. Variasi kecil dalam volume solder atau tekanan penempatan dapat menyebabkan ketidakkonsistenan kecerahan yang terlihat di seluruh produk jadi.
Untuk manufaktur LED, kemampuan pengulangan dan pengendalian proses lebih penting daripada kecepatan penempatan ekstrem.
Performa LED berhubungan langsung dengan kualitas sambungan solder dan perilaku termal. Penyolderan yang buruk dapat menyebabkan:
Peningkatan suhu persimpangan
Penyusutan lumen lebih cepat
Pergeseran warna seiring waktu
Tidak seperti produk konsumen yang berumur pendek, lampu LED diharapkan dapat beroperasi dengan andal selama bertahun-tahun. Keputusan SMT yang dibuat selama konfigurasi lini akan berdampak langsung pada kinerja lapangan lama setelah produksi dimulai.
Dalam praktiknya, solusi SMT untuk manufaktur lampu LED harus disesuaikan dengan struktur produk, ukuran PCB, dan persyaratan termal daripada menggunakan pendekatan satu ukuran untuk semua.
Bohlam dan tabung LED biasanya merupakan produk bervolume tinggi dengan ukuran PCB sedang. Prioritas utama SMT meliputi:
Pencetakan stabil untuk volume solder yang konsisten
Penempatan yang andal pada kecepatan sedang
Proses reflow berfokus pada pemanasan seragam daripada keluaran maksimum
Untuk aplikasi ini, lini SMT yang seimbang yang menekankan waktu aktif dan hasil sering kali memberikan ROI yang lebih baik dibandingkan konfigurasi berkecepatan sangat tinggi.

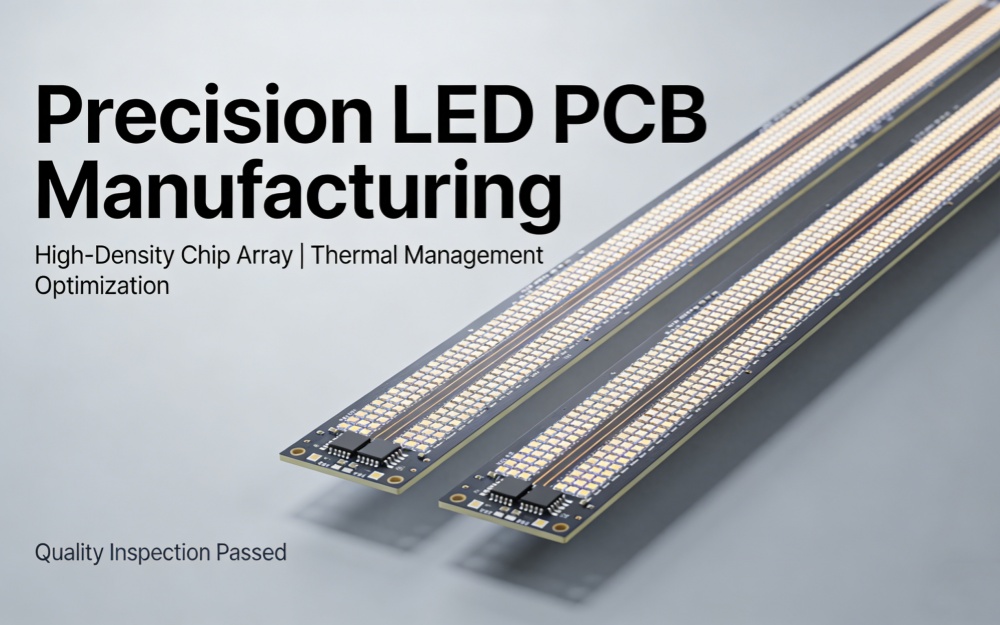

Lampu panel dan luminer linier menimbulkan kerumitan tambahan karena panjang papan dan tekanan mekanis. Jalur SMT untuk produk ini harus menekankan:
Dukungan PCB yang ditingkatkan selama pencetakan dan penempatan
Konveyor dirancang untuk penanganan papan panjang
Oven reflow dengan keseragaman suhu yang terbukti pada PCB lebar dan panjang
Penanganan yang tidak memadai atau pemanasan yang tidak merata dapat menyebabkan kelelahan sambungan solder yang hanya muncul setelah pengoperasian yang lama.
Produk LED berdaya tinggi dan luar ruangan menuntut keandalan penyolderan tertinggi. Aplikasi ini sering kali memerlukan:
Kontrol profil termal yang ketat
Lingkungan reflow nitrogen opsional
Margin proses yang konservatif untuk memastikan ketahanan jangka panjang
Dalam kasus seperti itu, berinvestasi pada stabilitas termal dan pengendalian proses di awal secara signifikan mengurangi biaya garansi dan pemeliharaan di kemudian hari.

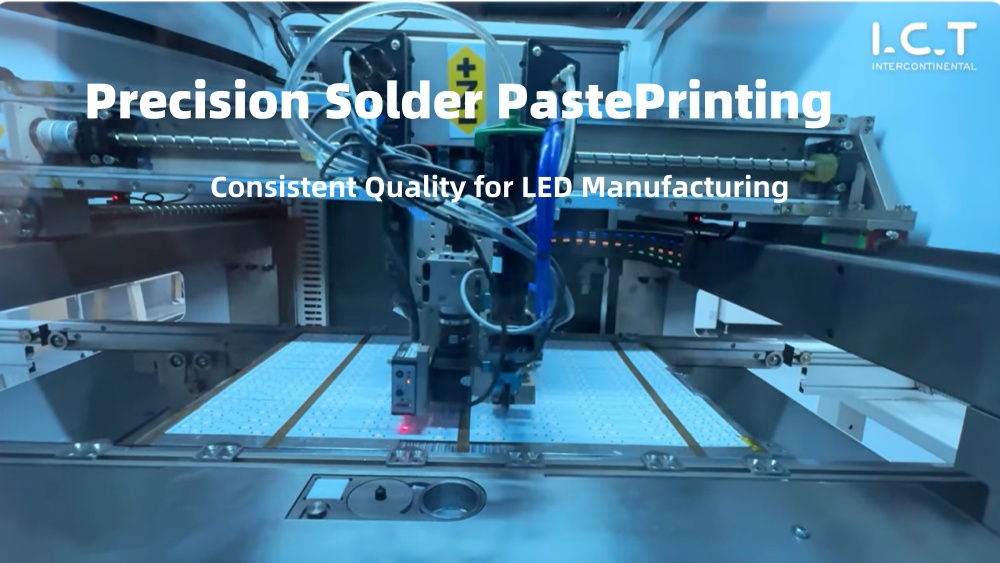

Pencetakan pasta solder adalah titik awal kualitas SMT LED. Tantangan umum meliputi:
Volume solder yang tidak merata pada bantalan LED besar
Tempelkan pelepasan yang merosot atau tidak mencukupi pada papan panjang
Variasi disebabkan oleh dukungan dewan yang tidak konsisten
Bahkan sedikit penyimpangan volume solder dapat menyebabkan kemiringan LED, pembuangan panas yang tidak mencukupi, atau masalah keandalan jangka panjang.
Saat memilih printer pasta solder untuk pembuatan LED, prioritas harus diberikan pada:
Bingkai stabil dan penyelarasan berulang
Dukungan papan bawah yang efektif untuk PCB panjang
Tekanan alat pembersih karet yang konsisten di seluruh area pencetakan
Kecepatan jarang menjadi faktor pembatas. Printer yang sedikit lebih lambat namun lebih stabil sering kali memberikan hasil jangka panjang yang unggul dalam produksi LED.
Proses pencetakan pasta solder yang stabil dan berulang untuk PCB LED seringkali lebih berharga daripada kecepatan pencetakan yang lebih tinggi, terutama untuk papan panjang dan bantalan LED besar.
Inspeksi Pasta Solder (SPI) tidak wajib dilakukan di setiap pabrik LED, namun menjadi semakin berharga ketika:
Memproduksi volume sedang hingga tinggi
Memproduksi produk LED berdaya tinggi atau kelas ekspor
Berjuang dengan cacat terkait solder atau ketidakkonsistenan kecerahan
SPI menyediakan deteksi dini variasi volume solder sebelum penempatan dan reflow memperkuat masalah.
Komponen LED sensitif terhadap tekanan mekanis. Gaya penempatan yang berlebihan dapat merusak chip secara internal tanpa cacat yang terlihat selama AOI.
Pertimbangan utama meliputi:
Kontrol gaya penempatan yang dapat disesuaikan
Penjajaran nosel yang stabil
Perilaku penempatan yang konsisten di seluruh proses produksi yang panjang
Untuk LED SMT, penempatan yang lembut dan berulang sering kali melebihi kecepatan penempatan puncak.

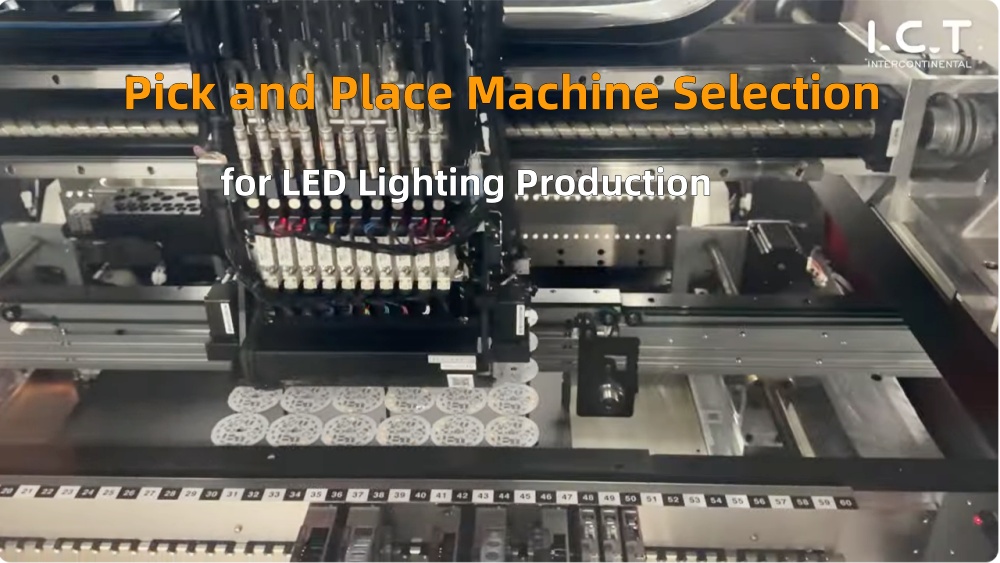

Meskipun angka CPH yang tinggi mungkin tampak menarik, manufaktur LED mendapat manfaat lebih dari:
Akurasi penempatan yang stabil dari waktu ke waktu
Penyimpangan minimal selama shift produksi yang panjang
Tingkat kecacatan yang rendah dibandingkan keluaran maksimum
Mesin yang berjalan sedikit lebih lambat namun secara konsisten sering kali menghasilkan produktivitas efektif yang lebih tinggi karena berkurangnya pengerjaan ulang.
Saat mengevaluasi mesin pick and place SMT untuk perakitan LED , stabilitas penempatan jangka panjang dan kontrol gaya seringkali lebih penting daripada angka utama CPH.
Banyak papan LED menggabungkan chip LED dengan resistor, kapasitor, atau konektor standar. Sistem pengambilan dan penempatan harus:
Tangani ukuran komponen campuran dengan lancar
Mendukung perubahan program cepat untuk varian produk yang berbeda
Pertahankan akurasi tanpa sering melakukan kalibrasi ulang
Fleksibilitas semakin penting seiring dengan diversifikasi lini produk LED.
Memilih solusi penyolderan reflow yang sesuai untuk penerangan LED memainkan peran penting dalam integritas sambungan solder, konsistensi termal, dan kinerja LED jangka panjang.
Penyolderan reflow adalah proses paling penting untuk keandalan LED. Tantangan umum meliputi:
Pemanasan tidak merata pada PCB yang panjang
Perendaman dan suhu puncak tidak konsisten
Tekanan termal yang berlebihan menyebabkan kelelahan solder
Profil termal yang stabil dan dapat diulang sangat penting untuk keluaran cahaya yang konsisten dan masa pakai yang lama.
Reflow nitrogen dapat memberikan manfaat untuk aplikasi LED tertentu:
Mengurangi oksidasi
Peningkatan pembasahan solder
Pembentukan sendi yang lebih konsisten
Namun hal ini juga meningkatkan biaya operasional. Untuk banyak produk LED standar, proses reflow udara yang terkontrol dengan baik sudah cukup. Nitrogen biasanya dibenarkan untuk manufaktur LED berdaya tinggi atau kelas premium.
Untuk papan LED yang panjang, desain oven reflow menjadi penting. Faktor kuncinya meliputi:
Panjang zona pemanasan yang memadai
Desain aliran udara yang stabil
Keseragaman suhu yang terbukti di seluruh lebar dan panjang papan
Hasil pengujian jangka pendek mungkin tampak dapat diterima, namun konsistensi jangka panjang menentukan keberhasilan produksi yang sebenarnya.
Cacat SMT LED berbeda dengan cacat pada elektronik konsumen padat. Masalah umum meliputi:
Ketidaksejajaran atau kemiringan LED
Solder tidak mencukupi atau berlebihan
Kesalahan polaritas
Komponen hilang
Strategi inspeksi harus disesuaikan dengan jenis cacat ini, bukan persyaratan umum PCB kepadatan tinggi.
Inspeksi Optik Otomatis (AOI) banyak digunakan di jalur SMT LED. Pengaturan AOI yang efektif berfokus pada:
Akurasi posisi LED
Bentuk sambungan solder daripada deteksi cacat mikro
Kecepatan inspeksi tinggi tanpa kerumitan yang tidak perlu
Pemrograman AOI yang terlalu rumit sering kali menambah biaya tanpa meningkatkan hasil.
Inspeksi AOI yang tepat untuk perakitan PCB LED harus fokus pada penyelarasan, polaritas, dan tampilan solder daripada klasifikasi cacat yang terlalu rumit.
Tidak semua pabrik LED memerlukan cakupan SPI dan AOI penuh sejak hari pertama. Pendekatan praktisnya adalah:
Mulailah dengan AOI untuk penempatan dan kontrol polaritas
Perkenalkan SPI ketika persyaratan volume atau kualitas meningkat
Investasi inspeksi harus tumbuh seiring dengan skala produksi dan ekspektasi pelanggan.
Banyak produsen LED memulai dengan satu jalur SMT. Kuncinya adalah memastikan bahwa konfigurasi awal:
Tidak membatasi ekspansi di masa depan
Memungkinkan peralatan tambahan diintegrasikan dengan lancar
Menghindari keusangan dini
Perencanaan modular mengurangi risiko dan melindungi investasi modal.
Pada lini SMT LED, peralatan tertentu mendapat manfaat dari spesifikasi awal yang lebih tinggi:
Oven reflow dengan kinerja termal yang stabil
Printer dengan stabilitas mekanik yang kuat
Sistem penyampaian mampu menangani papan yang lebih panjang
Elemen lainnya, seperti kedalaman inspeksi atau kecepatan penempatan, sering kali dapat ditingkatkan nanti.
Peralatan yang terlalu spesifik dapat menimbulkan masalah seperti halnya kekurangan investasi. Kesalahan umum meliputi:
Membeli kecepatan berlebihan untuk tata letak LED sederhana
Berinvestasi dalam inspeksi di luar kebutuhan sebenarnya
Menyalin konfigurasi SMT ponsel cerdas tanpa penyesuaian
Perencanaan yang seimbang memastikan kinerja biaya yang optimal di seluruh siklus hidup produk.
Beberapa kesalahan berulang meliputi:
Memprioritaskan kecepatan daripada stabilitas
Meremehkan dampak konsistensi termal
Mengabaikan tantangan penanganan PCB yang panjang
Memperlakukan SMT LED identik dengan perakitan elektronik konsumen
Menghindari kesalahan ini sejak dini akan menghemat biaya dan tekanan operasional secara signifikan di kemudian hari.
Bagi produsen yang mencari stabilitas jangka panjang, lini produksi SMT lengkap untuk penerangan LED harus dirancang sebagai sistem terintegrasi dan bukan kumpulan mesin individual.
Memilih lini produksi SMT yang tepat untuk manufaktur lampu LED memerlukan perubahan pola pikir. Kesuksesan tidak ditentukan oleh kecepatan maksimum atau biaya awal terendah, namun oleh konsistensi, keandalan, dan skalabilitas jangka panjang.
Garis SMT LED yang dirancang dengan baik memberikan:
Kualitas solder yang stabil
Performa cahaya yang konsisten
Risiko pengerjaan ulang dan garansi lebih rendah
Pertumbuhan manufaktur yang berkelanjutan
Dengan berfokus pada persyaratan proses nyata dibandingkan spesifikasi utama, produsen LED dapat membangun lini produksi SMT yang mendukung kebutuhan saat ini dan ekspansi di masa depan dengan percaya diri.
