Memilih yang tepat konfigurasi lini produksi SMT adalah salah satu keputusan paling penting yang akan diambil oleh produsen elektronik. Jalur SMT yang cocok dapat meningkatkan produktivitas, memastikan kualitas yang stabil, dan mendukung pertumbuhan jangka panjang. Di sisi lain, konfigurasi yang tidak sesuai sering kali menyebabkan investasi yang sia-sia, hambatan produksi, atau peningkatan yang mahal di kemudian hari.
Salah satu faktor kunci yang sering diremehkan adalah ukuran pabrik. Ukuran pabrik yang berbeda memiliki tujuan produksi, kendala, dan profil risiko yang sangat berbeda. Panduan ini menjelaskan bagaimana konfigurasi lini produksi SMT harus direncanakan untuk pabrik skala kecil, menengah, dan besar dan apa yang harus menjadi fokus pelanggan di setiap tahap.
Lini produksi SMT bukanlah solusi 'satu ukuran untuk semua'. Konfigurasi optimal sangat bergantung pada cara pabrik beroperasi saat ini dan rencana pertumbuhannya di masa depan.
Ukuran pabrik mempengaruhi:
Volume produksi dan persyaratan waktu takt
Variasi produk dan frekuensi pergantian
Ketersediaan tenaga kerja dan tingkat keterampilan
Fleksibilitas anggaran dan ekspektasi laba atas investasi
Mengabaikan perbedaan-perbedaan ini sering kali mengakibatkan jalur-jalur yang dikonfigurasi secara berlebihan sehingga kurang dimanfaatkan, atau jalur-jalur berbiaya rendah yang tidak dapat memenuhi permintaan di masa depan. Memahami lokasi pabrik Anda adalah langkah pertama menuju investasi jalur SMT yang rasional.

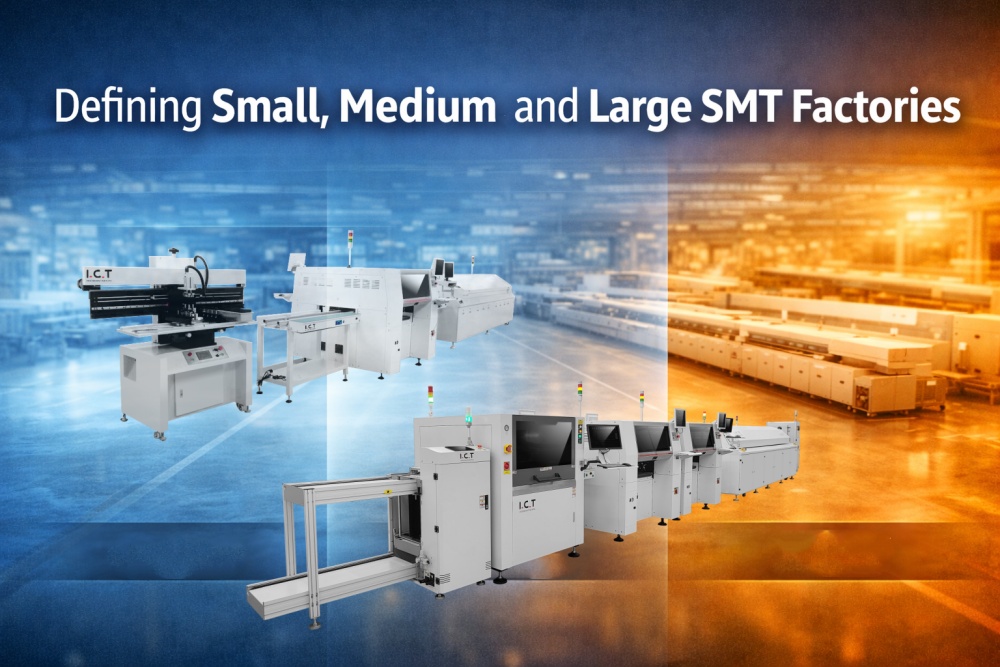

Daripada menggunakan label yang tidak jelas, akan lebih praktis untuk menentukan ukuran pabrik dengan menggunakan indikator operasional:
Pabrik Skala Kecil
Volume produksi rendah hingga sedang
Variasi produk tinggi, ukuran batch kecil
Operasi satu shift dalam banyak kasus
Tim teknik dan pemeliharaan terbatas
Pabrik Skala Menengah
Permintaan produksi yang stabil dan terus meningkat
Berbagai model produk dengan pergantian rutin
Satu hingga dua shift per hari
Proses yang berdedikasi dan insinyur berkualitas
Pabrik Skala Besar
Produksi bervolume tinggi dan berkelanjutan
Jenis produk lebih sedikit tetapi output per model besar
Operasi multi-shift atau 24/7
Otomatisasi yang kuat, kualitas dan infrastruktur TI
Setelah pabrik dapat mengidentifikasi kategorinya dengan jelas, keputusan konfigurasi jalur SMT menjadi jauh lebih logis dan hemat biaya.
Untuk pabrik sebesar ini, fokus utamanya adalah menghindari investasi berlebihan sambil tetap memberikan ruang untuk peningkatan bertahap.
Pabrik kecil biasanya mempunyai ciri-ciri sebagai berikut:
Volume produksi yang lebih rendah (misalnya, produksi harian 500-1000 PCB)
Anggaran terbatas
Permintaan yang tinggi akan fleksibilitas dan keragaman produk
Untuk pabrik kecil, konfigurasi SMT harus menyeimbangkan efisiensi dan pengendalian biaya, dengan penekanan pada peralatan multi-fungsi.
Peralatan yang Direkomendasikan:
Mesin Pick and Place : Pilih model kelas menengah seperti JUKI 2030 atau Panasonic NPM-W2 , yang menawarkan CPH (komponen per jam) sekitar 10k-15k, cocok untuk produksi batch kecil.
Oven Reflow : Pilih oven reflow 8 zona, seperti Heller 1707EX, ICT-Lyra622 yang dapat menangani proses penyolderan umum untuk LED dan komponen elektronik konsumen.
Inspeksi Optik Otomatis (AOI) : Fuji NXT AOI, ICT-V8 adalah pilihan hemat biaya yang memberikan akurasi yang layak untuk inspeksi tanpa melebihi anggaran.
Printer Layar : DEK Horizon 03iX , ICT-4034 menawarkan kontrol tekanan alat pembersih yg terbuat dr karet yang presisi dan pembersihan otomatis, menjadikannya pilihan yang sangat baik untuk pengaturan skala kecil.
Saran Konfigurasi:
Otomatisasi: Tambahkan mesin pergantian pengumpan otomatis untuk meningkatkan kecepatan produksi dan mengurangi tenaga kerja manual.
Pelatihan Staf: Pastikan setidaknya dua operator dilatih dalam pengoperasian alat berat dan pemeliharaan dasar.
Optimasi Tata Letak: Pertimbangkan tata letak berbentuk U untuk meminimalkan area penanganan material dan penimbunan.
Pabrik berukuran menengah biasanya memproduksi antara 1.000-5.000 PCB per hari dan sering kali memiliki dasar yang kuat dalam otomatisasi dengan anggaran yang lebih fleksibel untuk mendukung investasi tambahan.
Peralatan yang Direkomendasikan:
Mesin Pick and Place : Pilih model seperti JUKI RS-1R atau Samsung SM471 , yang memberikan CPH 20k-30k, cocok untuk produksi PCB kepadatan sedang hingga tinggi.
Oven Reflow : Pilih oven reflow 10 zona, seperti Heller 1913EX atau I.CT-L10 yang menawarkan sistem kontrol suhu presisi untuk proses penyolderan yang rumit (misalnya, penyolderan reflow nitrogen).
Inspeksi Optik Otomatis (AOI) : Untuk kontrol berkualitas lebih tinggi, pertimbangkan sistem AOI 3D Koh Young Zenith, yang memberikan kemampuan inspeksi mendetail.
Inspeksi Pasta Solder (SPI) : Sistem Koh Young atau I.CT-S400 SPI dapat memantau ketebalan dan konsistensi pasta solder secara real-time selama proses pencetakan.
Saran Konfigurasi:
Peningkatan Otomatisasi : Menggabungkan sistem penanganan material otomatis untuk mengurangi intervensi manual.
Tata Letak Lini Produksi : Tata letak linier memastikan aliran material lancar dan pemborosan waktu minimal.
Kontrol Kualitas : Tambahkan sistem inspeksi berkelanjutan SPI+AOI untuk memastikan standar kualitas tinggi dipertahankan di setiap langkah produksi.
Pabrik besar biasanya memiliki volume produksi yang sangat tinggi, seringkali melebihi 5.000 PCB per hari, dan mampu berinvestasi pada peralatan yang lebih beragam. Pabrik-pabrik ini bertujuan untuk otomatisasi maksimum dan kapasitas tinggi, biasanya melibatkan banyak lini produksi.
Peralatan yang Direkomendasikan:
Mesin Pick and Place : Model kelas atas seperti JUKI RS-7R atau Fuji NXT III, dengan CPH lebih dari 40k, sangat cocok untuk produksi skala besar dan bervolume tinggi.
Oven Reflow : Pilih oven reflow 12 zona, seperti I.CT-L12 atau Heller 1917EX, yang mengakomodasi berbagai proses penyolderan dan papan kepadatan tinggi.
Inspeksi Optik Otomatis (AOI) : Koh Young Zenith atau I.CT-5146 3D AOI sangat ideal untuk pabrik besar, menawarkan kemampuan inspeksi 3D tingkat lanjut.
Printer Layar : Printer presisi tinggi seperti DEK Horizon 03iX, ICT-5151 cocok untuk volume produksi besar dan memastikan aplikasi pasta solder yang konsisten.
Saran Konfigurasi:
Otomatisasi Penuh: Pastikan seluruh lini produksi terotomatisasi, termasuk pergantian pengumpan otomatis dan sistem penanganan material robotik.
Optimasi Proses: Menyesuaikan profil suhu oven reflow dan program pengambilan dan penempatan agar sesuai dengan jenis produk yang berbeda, memastikan fleksibilitas dalam produksi.
Umpan Balik Data: Pasang sistem pemantauan waktu nyata untuk melacak kinerja peralatan dan mengantisipasi potensi kegagalan.
Banyak proyek jalur SMT gagal memberikan hasil yang diharapkan karena kesalahan yang dapat dihindari. Yang paling umum meliputi:
Pemilihan peralatan hanya berdasarkan spesifikasi maksimum dan bukan kebutuhan sebenarnya
Melebih-lebihkan pertumbuhan produksi jangka pendek
Mengabaikan waktu pergantian dan kompleksitas operasional
Meremehkan pentingnya dukungan proses dan pelatihan
Kesalahan ini sering kali muncul karena memperlakukan konfigurasi jalur SMT sebagai daftar belanja dan bukan tugas desain sistem produksi.
Bahkan pabrik kecil pun memikirkan pertumbuhan di masa depan. Kuncinya bukanlah membeli semuanya di muka, namun merencanakan lini dengan mempertimbangkan ekspansi.
Strategi ekspansi praktis meliputi:
Memesan ruang tata letak untuk peralatan tambahan
Memilih mesin dengan jalur peningkatan modular
Standarisasi antarmuka untuk otomatisasi masa depan
Jalur SMT yang terencana dengan baik memungkinkan pabrik untuk meningkatkan produksi langkah demi langkah, tanpa membuang investasi yang ada. Pendekatan ini mengurangi risiko dan menjaga belanja modal tetap selaras dengan pertumbuhan bisnis riil.
Mengabaikan Variasi Produk: Banyak produsen yang hanya fokus pada produksi satu jenis produk dan mengabaikan keragaman produk yang akan dihasilkan. Berbagai jenis produk elektronik (misalnya LED, elektronik otomotif, elektronik medis) memiliki persyaratan peralatan yang berbeda. Lini produksi harus dikonfigurasi sesuai dengan bauran produk yang sebenarnya.
Terlalu Mengandalkan Satu Merek Peralatan: Meskipun merek itu penting, yang lebih penting adalah fokus pada kompatibilitas peralatan. Kombinasi multi-merek mungkin menawarkan solusi yang lebih fleksibel untuk berbagai kebutuhan.
Otomatisasi berlebihan: Tidak setiap proses perlu diotomatisasi sepenuhnya. Beberapa tahapan (misalnya perakitan, inspeksi) mendapat manfaat dari kolaborasi manusia-mesin, yang dapat meningkatkan efisiensi sekaligus menekan biaya.
Saat memilih lini produksi SMT, penting untuk mempertimbangkan tidak hanya spesifikasi peralatan tetapi juga ukuran aktual pabrik, aliran produksi, jenis produk, dan kebutuhan otomatisasi. Pabrik kecil, menengah, dan besar semuanya memiliki prioritas berbeda dalam mengonfigurasi lini produksinya. Penyiapan yang dirancang dengan baik dapat memaksimalkan efisiensi produksi dan kualitas produk.
Penyedia solusi SMT profesional tidak memulai dengan rekomendasi peralatan. Sebaliknya, mereka memulai dengan memahami tujuan produksi, kendala dan rencana pertumbuhan. Pendekatan ini menghasilkan solusi yang praktis, terukur, dan berkelanjutan dari waktu ke waktu.
Jika Anda masih ragu tentang konfigurasi lini produksi SMT atau ingin menyesuaikan pengaturan peralatan Anda, jangan ragu untuk menghubungi ICT. Kami menyediakan solusi komprehensif dan khusus yang memastikan setiap aspek lini produksi Anda berjalan lancar dan efisien.
