Di dunia manufaktur SMT yang bergerak cepat saat ini, Mesin Inspeksi Pasta Solder yang andal dapat membuat perbedaan antara PCB berkualitas tinggi dan pengerjaan ulang yang mahal. Baik Anda menjalankan lini prototipe kecil atau fasilitas produksi bervolume tinggi, memahami teknologi SPI membantu Anda mengetahui cacat pasta solder sejak dini, meningkatkan hasil, dan menghemat uang. Panduan ini memandu Anda melalui segala hal mulai dari dasar hingga integrasi lanjutan, sehingga Anda dapat memutuskan apakah SPI sesuai dengan pengaturan Anda.
Inspeksi pasta solder, atau SPI, adalah langkah penting dalam teknologi pemasangan permukaan (SMT) di mana mesin memeriksa pasta solder yang dicetak pada PCB sebelum komponen dipasang. Bayangkan pasta solder sebagai lem yang menahan bagian-bagian kecil seperti resistor dan chip pada tempatnya selama penyolderan. Jika pastanya terlalu banyak, terlalu sedikit, atau berada di tempat yang salah, maka dapat menimbulkan masalah besar nantinya, seperti korsleting atau sambungan lemah.
Mesin SPI menggunakan kamera dan lampu untuk memindai papan dan mengukur pasta. Ia mencari masalah yang mungkin terlewatkan oleh mata manusia, terutama pada papan kecil dengan bantalan kecil. Tanpa SPI, banyak cacat yang lolos hingga pengujian akhir, sehingga membuang-buang waktu dan material. Menurut laporan industri, hingga 70% cacat SMT dimulai dengan pencetakan pasta solder yang buruk. Itu sebabnya SPI seperti sistem peringatan dini untuk lini produksi Anda.
Dalam jalur SMT pada umumnya, SPI muncul tepat setelah printer pasta solder dan sebelum mesin pick-and-place. Begini kesesuaiannya:
Pertama, printer mengoleskan pasta solder ke PCB melalui stensil. Kemudian mesin SPI segera memeriksanya. Jika semuanya tampak baik, papan berpindah ke penempatan di mana komponen ditambahkan. Jika tidak, mesin akan menandainya untuk dibersihkan atau dicetak ulang.
Posisi ini sangat penting karena memperbaiki masalah tempel lebih awal jauh lebih mudah dibandingkan setelah penyolderan reflow. Pada jalur berkecepatan tinggi, SPI berjalan inline tanpa memperlambat banyak hal. Untuk pengaturan yang lebih kecil, SPI offline memungkinkan Anda memeriksa papan secara berkelompok. Apa pun yang terjadi, ini mencegah papan yang buruk berkembang lebih jauh, sehingga menyelamatkan Anda dari barang bekas yang mahal.
Melewatkan SPI mungkin tampak seperti cara untuk memangkas biaya, namun sering kali justru menjadi bumerang. Data industri menunjukkan bahwa tanpa SPI, cacat sambungan solder dapat menyebabkan 60-80% dari total kegagalan SMT. Setiap papan yang rusak mungkin memerlukan biaya pengerjaan ulang $10-50, belum termasuk waktu produksi yang hilang.
Misalnya, dalam manufaktur PCB otomotif atau medis, satu sambungan solder yang buruk dapat menyebabkan penarikan produk yang menelan biaya ribuan. Sebuah studi yang dilakukan oleh IPC, asosiasi industri elektronik, menemukan bahwa produk yang dilengkapi SPI memiliki tingkat kerusakan 50% lebih rendah dibandingkan produk yang tidak dilengkapi SPI. Selama setahun, itu berarti penghematan besar. Jika lini produksi Anda menghasilkan 10.000 papan sebulan, bahkan peningkatan hasil sebesar 1% pun dapat menghemat $10.000 atau lebih.

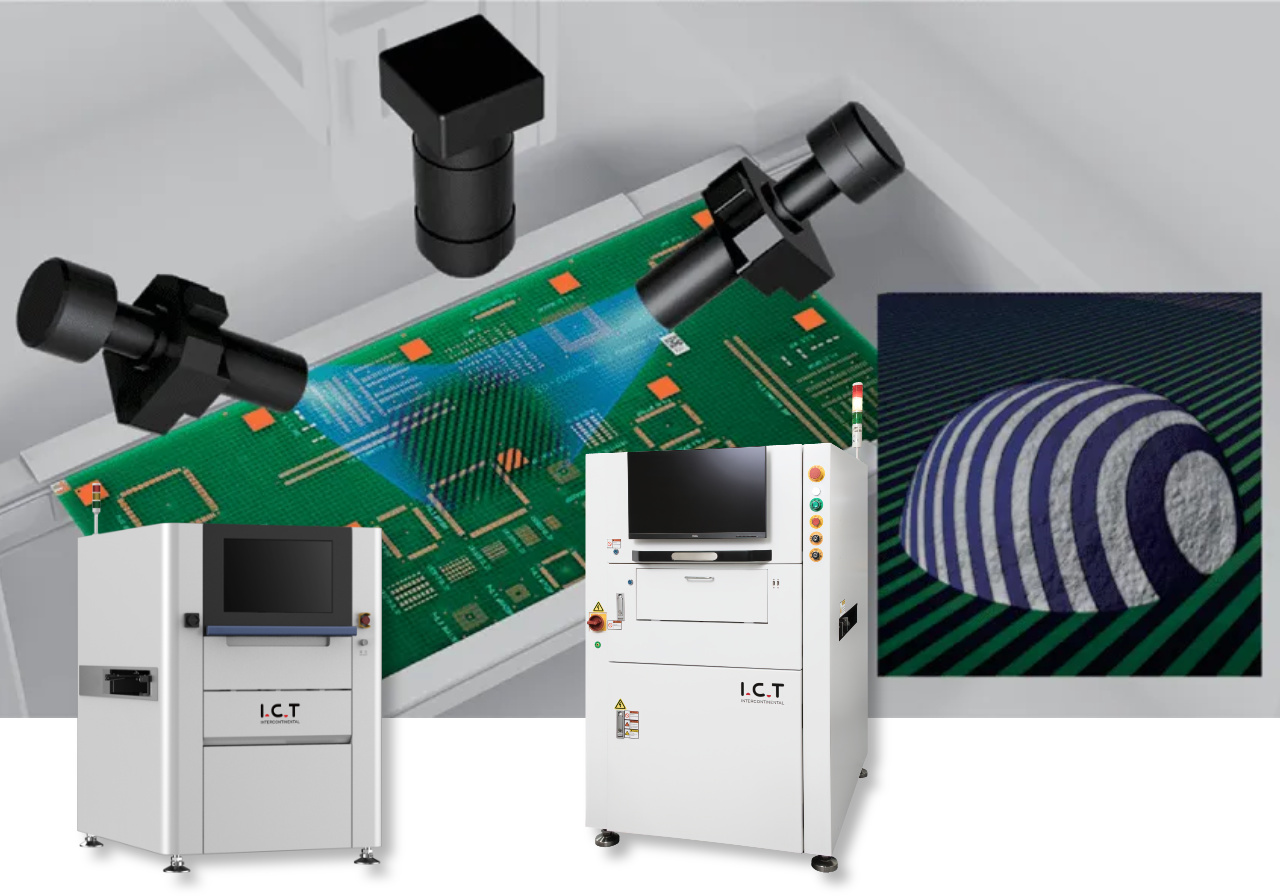

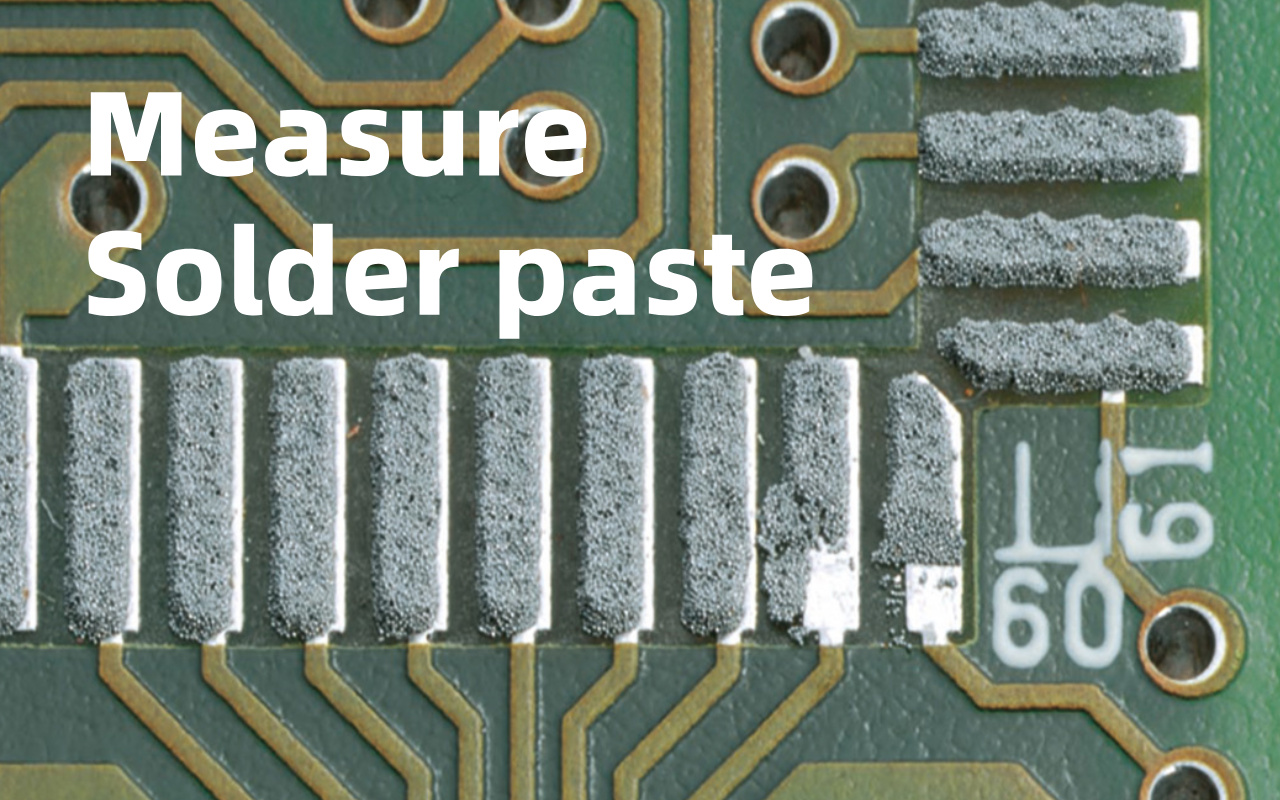

Pada intinya, mesin SPI bekerja seperti pemindai super akurat. Ia menggunakan cahaya dan kamera untuk membuat peta 3D dari pasta solder pada PCB Anda. Prinsip utamanya disebut profilometri pergeseran fasa, di mana mesin memproyeksikan pola cahaya ke papan dan mengukur bagaimana pola tersebut terdistorsi pada endapan pasta.
Cahaya ini memantul kembali ke kamera, dan perangkat lunak menghitung tinggi, lebar, dan bentuk setiap titik tempel. Ini mirip dengan bagaimana ID wajah ponsel Anda memetakan fitur Anda, tetapi untuk gumpalan solder kecil. Mesin membandingkan data ini dengan spesifikasi desain Anda dan menandai apa pun yang tidak dapat ditoleransi.
SPI tidak hanya memotret; itu mengukur hal-hal spesifik untuk memastikan penyolderan yang baik:
- Tinggi: Berapa tinggi pastanya. Terlalu rendah berarti sendi lemah; terlalu tinggi dapat menyebabkan bridging.
- Area : Penyebaran pasta pada pad. Itu harus menutupi 80-100% tanpa tumpah.
- Volume: Jumlah total pasta. Hal ini penting untuk sambungan yang konsisten – usahakan variasi ±10%.
- Offset : Jika tempelan digeser dari bagian tengah pad. Bahkan perbedaan 50 mikron pun dapat menyebabkan batu nisan.
Beberapa mesin juga memeriksa cacat bentuk seperti puncak atau lembah pada pasta. Pengukuran ini dilakukan dalam mikron, lebih halus dari rambut manusia, sehingga memastikan presisi untuk komponen kecil modern.
Saat Anda menjalankan board melalui SPI, inilah yang terjadi:
1. Konveyor menggerakkan PCB ke posisinya.
2. Mesin memindai papan, memproyeksikan pola cahaya.
3. Kamera menangkap gambar dari berbagai sudut.
4. Perangkat lunak membuat model 3D dan menganalisis setiap pad.
5. Hasil ditampilkan di layar: hijau untuk kebaikan, merah untuk buruk, dengan rincian tentang apa yang salah.
6. Jika bagus, papan dilanjutkan; jika tidak, ini mungkin akan membersihkan atau mengingatkan Anda secara otomatis.
Di layar, Anda akan melihat tampilan tempel 3D berwarna-warni, seperti peta topo. Sangat mudah untuk menemukan masalah dan segera menyesuaikan pengaturan printer Anda.
SPI 2D menggunakan kamera dasar untuk melihat tampilan atas pasta solder. Ia mengukur luas dan posisi tetapi tidak dapat mengetahui tinggi atau volume secara akurat. Ini seperti menilai kematangan kue hanya dari penampilannya saja – Anda mungkin akan ketinggalan jika bagian dalamnya kurang matang.
Keterbatasannya mencakup cacat ketinggian yang hilang, alarm palsu dari bayangan, dan kecepatan lebih lambat pada papan yang rumit. Untuk PCB sederhana dengan bantalan besar, 2D mungkin berfungsi, namun untuk elektronik modern, seringkali itu tidak cukup. Harga mulai sekitar $30.000, tetapi Anda mendapatkan apa yang Anda bayar dengan akurat.

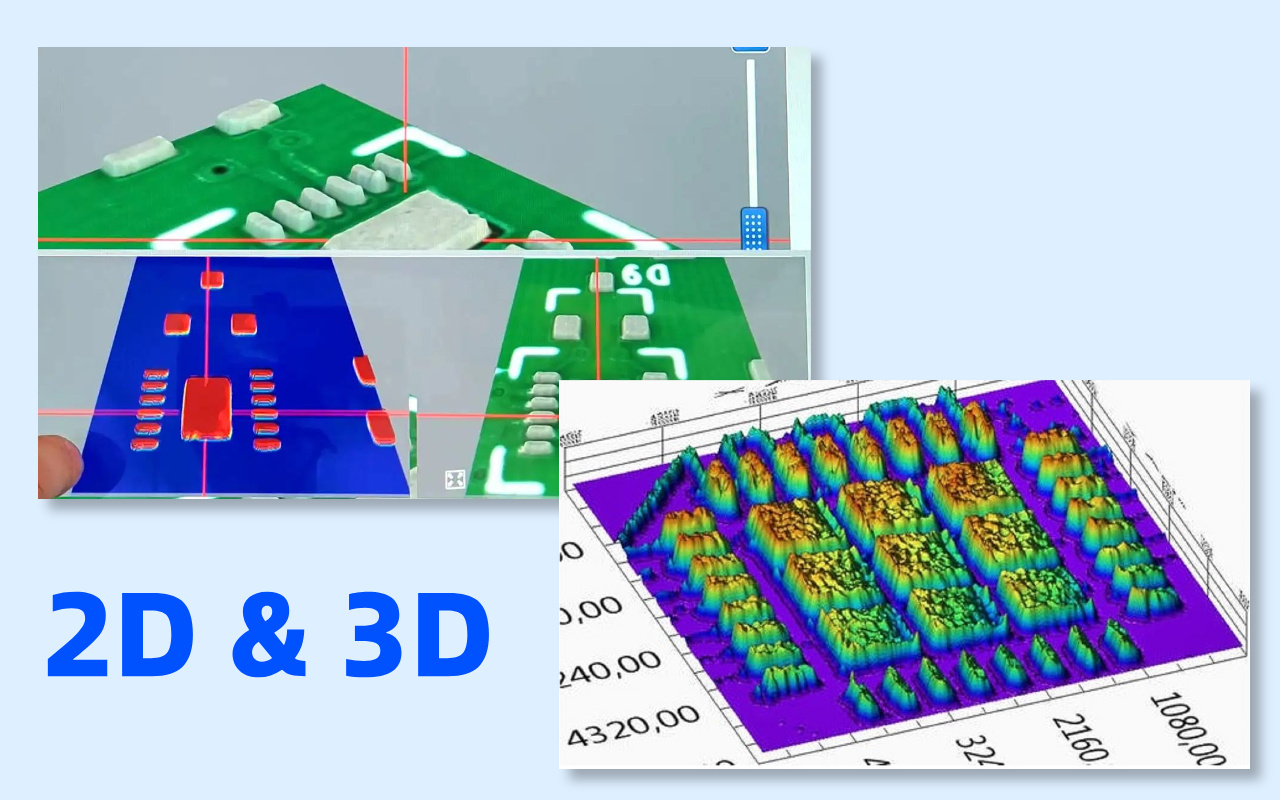

SPI 3D menambahkan pengukuran kedalaman menggunakan laser atau cahaya terstruktur, memberikan gambaran lengkap tentang volume dan bentuk pasta. Ini menangkap lebih banyak cacat, seperti volume tidak mencukupi yang terlihat oke dari atas.
Keuntungan: Akurasi lebih tinggi (turun hingga 0,67 mikron), panggilan palsu lebih sedikit, dan data lebih baik untuk penyesuaian proses. Ini penting untuk bagian dengan nada halus seperti chip 01005. Meskipun lebih mahal ($80.000+), hal ini menghasilkan hasil yang lebih tinggi. Sebagian besar pabrik terkemuka sekarang menggunakan 3D.
Berikut perbandingan singkatnya:
| Fitur | SPI 2D | SPI 3D |
|---|---|---|
| Ketepatan | Cocok untuk area (10-20um) | Sangat baik untuk volume/tinggi (1-5um) |
| Kecepatan | Cepat (0,5-1dtk/FOV) | Lebih cepat pada mesin modern (0,35s/FOV) |
| Tingkat panggilan palsu | Lebih tinggi (5-10%) | Lebih rendah (1-3%) |
| Terbaik untuk | Papan sederhana | Kompleks, keandalan tinggi |
Pilih berdasarkan kompleksitas dan anggaran PCB Anda.
Laporan industri menunjukkan bahwa masalah pasta solder menyebabkan hingga 30% dari semua cacat pada perakitan PCB. Tanpa SPI, masalah ini sering kali luput dari perhatian hingga tahap selanjutnya, sehingga menyebabkan lebih banyak kegagalan. Namun bila Anda menambahkan SPI, hal ini dapat mengurangi cacat pra-reflow sebanyak 70%, menurut studi SMTA.
Ini berarti lebih sedikit sambungan solder yang buruk secara keseluruhan, dengan beberapa pabrik mengalami penurunan masalah penyolderan sebesar 60-80%. Misalnya, laporan dari Global SMT mengatakan hampir 30% cacat PCBA berasal dari pasta solder yang buruk, dan SPI menghentikannya lebih awal. Pada lini produksi bervolume tinggi, pengurangan ini dapat meningkatkan hasil keseluruhan Anda dari 90% menjadi 98% atau lebih tinggi.
Coba pikirkan: jika lini produksi Anda menghasilkan 10.000 papan per bulan, memotong cacat sebesar 60% dapat menyelamatkan ratusan papan dari kerusakan. Selain itu, SPI memberi Anda data untuk memperbaiki masalah pencetakan dengan cepat, mencegah kesalahan berulang. Seiring waktu, hal ini menghasilkan produksi yang lebih konsisten dan pelanggan yang lebih bahagia. Ingat, angka-angka ini berasal dari data industri nyata, jadi SPI bukan sekadar barang bagus untuk dimiliki—tetapi merupakan investasi cerdas untuk kualitas yang lebih baik.
Di salah satu pabrik yang membuat suku cadang telepon, sebelum SPI, tingkat pengerjaan ulangnya sebesar 5% karena masalah solder. Setelah menambahkan SPI, tingkat cacat turun hingga di bawah 1%, menghemat $200.000 hanya dalam enam bulan.
Hal ini terjadi karena SPI mengetahui masalah volume pasta sejak dini, sebelum menjadi sambungan yang sulit diperbaiki. Contoh lain dari produsen PCB: hasil first-pass mereka terhenti di angka 80%, dengan banyak kesalahan pencetakan.
Setelah mereka menerapkan SPI, hasil panen melonjak hingga 95%, dan mereka mengurangi sisa sebesar 50%. Mereka menggunakan data mesin untuk mengubah pengaturan printer, seperti menyesuaikan tekanan dan kecepatan. Dalam studi yang dilakukan oleh Circuit Insight, sebuah perusahaan melihat adanya pengurangan sebesar 70% pada tingkat kerusakan setelah SPI, mulai dari yang sering mengalami kerusakan jembatan hingga hampir tidak ada kerusakan sama sekali.
Bagi produsen peralatan medis, SPI membantu memenuhi aturan kualitas yang ketat, sehingga mengurangi kegagalan dari 2% menjadi 0,5%. Kasus-kasus ini menunjukkan bagaimana SPI melunasi dengan cepat, seringkali dalam waktu kurang dari satu tahun. Jika pabrik Anda menghadapi masalah serupa, uji coba sederhana dapat langsung menunjukkan perbaikan besar.
Selain lebih sedikit cacat, SPI mengurangi pengerjaan ulang, yang dapat memakan biaya $5 hingga $20 per papan dalam hal waktu dan bahan. Dengan mengetahui masalah lebih awal, Anda terhindar dari kegagalan di kemudian hari, sehingga menghemat jam kerja.
Hal ini menghasilkan hasil first-pass yang lebih tinggi, yang berarti lebih banyak papan yang lulus pada percobaan pertama tanpa perbaikan. Misalnya, pabrik-pabrik melaporkan hasil panen meningkat dari 90% menjadi 98%, yang berarti lebih sedikit limbah dan produksi lebih cepat. SPI juga memberi Anda data nyata, seperti tren volume tempel, sehingga Anda dapat mencegah masalah sebelum masalah tersebut terjadi.
Dalam sebulan, hal ini dapat menghemat ribuan biaya sisa saja. Selain itu, kualitas yang lebih baik berarti pengembalian yang lebih sedikit dari pelanggan, sehingga membangun reputasi Anda. Keuntungan tersembunyi mencakup lebih sedikit waktu henti, karena tim Anda menghabiskan lebih sedikit waktu untuk memecahkan masalah.
Dalam jangka panjang, SPI membantu seluruh lini Anda berjalan lebih lancar dan efisien. Ini seperti memiliki sepasang mata ekstra yang membayar sendiri melalui tabungan.
SPI memeriksa pasta solder sebelum komponen dipasang, sehingga SPI mendeteksi masalah seperti terlalu sedikit pasta yang nantinya dapat menyebabkan sambungan terbuka. Mesin inspeksi AOI tidak dapat melihat bagian bawah komponen, sehingga melewatkan masalah tempel tersembunyi ini.
Misalnya, jika volume pasta berkurang 20%, SPI langsung menandainya, namun AOI hanya melihat solder yang buruk setelah pemanasan. SPI juga memeriksa tinggi dan bentuk, mencegah jembatan atau titik lemah yang mungkin diabaikan oleh AOI.
Pada papan dengan nada halus, SPI menangkap offset sekecil 50 mikron, yang tidak dapat dideteksi oleh AOI sebelum reflow. Tangkapan awal ini menyelamatkan Anda dari perbaikan yang mahal. Studi menunjukkan SPI menangani 60-70% cacat cetak yang tidak pernah dilihat oleh AOI.
Tanpa SPI, banyak masalah yang lolos ke pengujian akhir. Jadi, jika paste adalah titik lemah Anda, SPI adalah kunci untuk menghentikannya terlebih dahulu. Secara keseluruhan, SPI fokus pada pencegahan, sedangkan AOI lebih pada pengecekan hasil akhirnya.

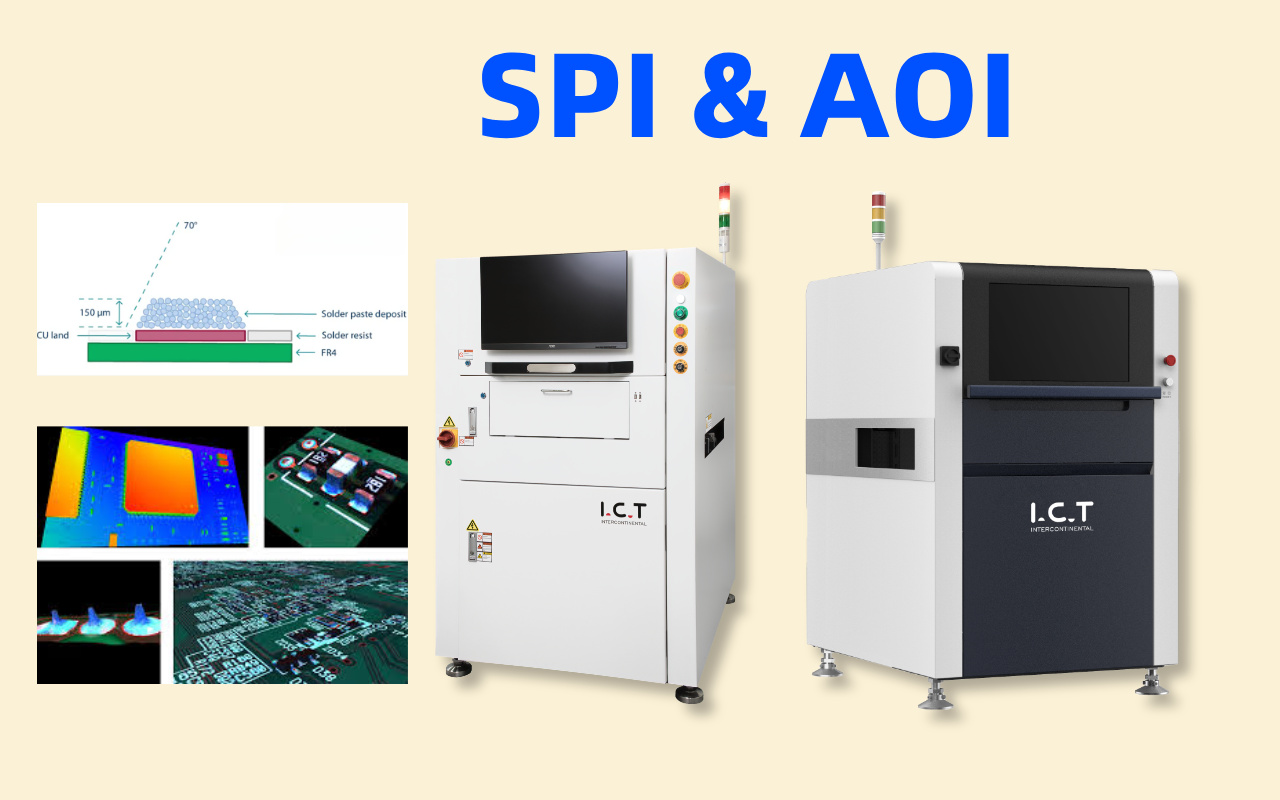

AOI memeriksa setelah bagian dipasang dan disolder, sehingga menemukan komponen hilang yang tidak dapat dilihat SPI karena hanya melihat tempel. Misalnya, jika sebuah chip terbalik atau polaritasnya salah, AOI dapat menangkapnya dengan mudah. SPI melewatkan masalah pasca-cetak seperti bagian yang bergeser selama penempatan.
AOI juga menemukan goresan permukaan atau kesalahan dimensi pada papan akhir. Dalam penyolderan, AOI mendeteksi jembatan atau solder yang tidak mencukupi setelah reflow, yang tidak dapat diprediksi sepenuhnya oleh SPI. Hal-hal seperti nisan, dimana bagian-bagiannya berdiri, adalah kekuatan AOI.
Data menunjukkan AOI mencakup 50% cacat perakitan yang terjadi setelah pasta. Tanpa AOI, Anda mungkin mengirimkan papan dengan cacat yang terlihat. Jadi, AOI sangat bagus untuk pemeriksaan akhir, sedangkan SPI untuk perbaikan tempel awal. Bersama-sama, mereka mencakup seluruh proses.
Untuk jalur bervolume tinggi yang menghasilkan lebih dari 10.000 papan sehari, gunakan inline SPI dan AOI untuk pemeriksaan waktu nyata. Hal ini menjaga tingkat kerusakan tetap rendah dan memenuhi sasaran PPM yang ketat. Mulailah dengan SPI setelah pencetakan untuk memperbaiki tempel, lalu AOI setelah reflow untuk perakitan akhir.
Dalam pengaturan volume sedang, seperti 1.000-5.000 papan, coba SPI offline dengan AOI inline untuk menghemat biaya. Dengan cara ini, Anda memeriksa secara batch tempel tetapi mengetahui masalah penempatan dengan cepat. Untuk lini bervolume rendah atau prototipe di bawah 500 papan, mulailah dengan SPI saja jika masalah utamanya adalah tempel, tambahkan AOI nanti jika diperlukan.
Tip anggaran: Jika uang terbatas, prioritaskan SPI karena dapat menghentikan 60% kerusakan lebih awal. Integrasikan mereka dengan perangkat lunak cerdas untuk berbagi data, optimalkan seluruh lini. Studi menunjukkan penggunaan keduanya meningkatkan hasil sebesar 15-20% dibandingkan hanya satu saja. Sesuaikan berdasarkan kompleksitas PCB Anda—lebih kompleks berarti keduanya penting. Kombo ini memastikan kualitas tanpa memperlambat produksi.

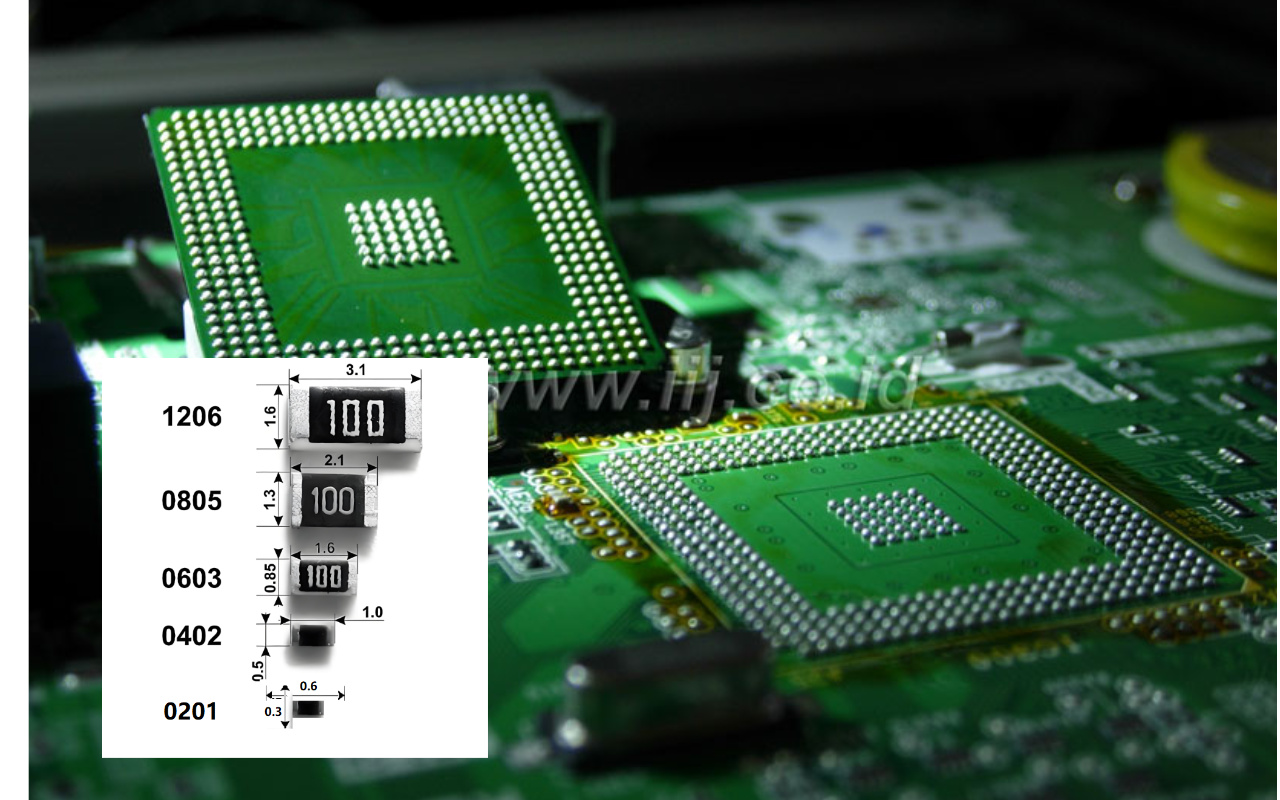

Jika PCB Anda menggunakan bagian yang sangat kecil seperti resistor 01005, kapasitor 0201, atau chip BGA pitch 0,3 mm, Anda harus memiliki SPI. Bantalan kecil ini lebarnya hanya 0,15–0,25 mm, sehingga pergeseran 30 mikron atau kesalahan volume 10% pun dapat menyebabkan sambungan terbuka atau celana pendek.
Mata manusia dan kamera printer 2D sederhana tidak dapat menangkap kesalahan sekecil itu dengan andal. Contoh nyata dari pabrik: satu perusahaan yang membuat modul 5G biasanya mendapatkan 8% sambungan terbuka pada suku cadang 0201; setelah menambahkan 3D SPI, turun menjadi 0,3%.
Dengan nada halus, volume pasta solder harus tetap berada dalam kisaran ±10 %, dan hanya SPI 3D yang dapat mengukurnya secara akurat setiap saat. Jika Anda berpindah ke paket yang lebih kecil untuk menghemat ruang atau menambahkan lebih banyak fungsi, SPI menjadi tidak dapat dinegosiasikan.
Tanpanya, hasil panen Anda akan turun dengan cepat dan pengerjaan ulang menjadi tidak mungkin dilakukan pada bagian sekecil itu. Singkatnya, semakin kecil komponennya, semakin besar kebutuhan SPI.
Produk untuk mobil, alat kesehatan, dan pesawat terbang harus berfungsi sempurna karena kegagalan dapat merugikan orang atau merugikan jutaan orang. Standar seperti IATF 16949 (otomotif) dan ISO 13485 (medis) memerlukan ketertelusuran proses penuh dan tingkat kerusakan yang sangat rendah, seringkali di bawah 50 PPM.
SPI memberi Anda data volume, tinggi, dan posisi yang tepat untuk setiap pad, sehingga Anda dapat membuktikan kepada auditor bahwa pencetakan sudah benar. Salah satu pemasok otomotif Tier-1 mengurangi pengembalian lapangan dari 1.200 PPM menjadi 80 PPM hanya dengan menambahkan SPI dan umpan balik loop tertutup ke printer.
Pada alat pacu jantung medis atau avionik dirgantara, satu sambungan solder dingin pun tidak dapat diterima. SPI juga membuat catatan digital pada setiap papan, yang diperlukan untuk ketertelusuran lot. Jika pelanggan Anda meminta CpK > 1,67 pada volume pasta solder, hanya SPI yang dapat mengirimkan data tersebut. Intinya: ketika keselamatan dan sertifikasi dipertaruhkan, melewatkan SPI bukanlah suatu pilihan.
Ketika pabrik Anda memproduksi lebih dari 5.000–10.000 papan per hari dan pelanggan Anda menginginkan kurang dari 500 PPM (atau bahkan 100 PPM), pemeriksaan manual atau inspeksi 2D bawaan printer tidak dapat mengimbanginya.
Pada kecepatan tersebut, satu cetakan yang buruk dapat menghasilkan ratusan papan yang rusak dalam hitungan menit. SPI memeriksa setiap papan dalam 0,35–0,5 detik dan secara otomatis menghentikan jalur atau mengalihkan papan yang rusak.
ODM ponsel pintar besar melaporkan bahwa penambahan SPI mengurangi pelepasan terkait pencetakan dari 1.800 PPM menjadi di bawah 200 PPM saat menjalankan 120.000 papan per hari. Mesin ini juga mengirimkan data real-time kembali ke printer untuk mengoreksi keselarasan dan tekanan stensil secara otomatis.
Di jalur bervolume tinggi, biaya satu jam pengerjaan ulang dapat dengan mudah membayar seluruh mesin SPI. Jika Anda mengejar level PPM satu digit, SPI adalah satu-satunya cara realistis untuk mencapainya secara konsisten.
Anda tahu bahwa Anda memerlukan SPI ketika Anda melihat tanda-tanda peringatan ini: hasil first-pass terjebak di bawah 96–97 % selama berbulan-bulan, sebagian besar cacat disebabkan oleh pasta solder yang tidak mencukupi atau berlebih, seringnya sambungan penghubung atau terbuka pada bagian-bagian yang bernada halus, operator printer menghabiskan waktu berjam-jam melakukan pemeriksaan 2D manual, biaya pengerjaan ulang yang tinggi setelah proses reflow, keluhan pelanggan tentang sambungan dingin atau kegagalan di lapangan, CpK pada volume tempel di bawah 1,33, atau teknisi proses Anda mengatakan 'kami telah menyetel printer sejauh yang bisa pergi.'
Jika hal ini terjadi, Anda telah mencapai batas alami dari proses khusus printer. Menambahkan SPI biasanya langsung memberikan lonjakan hasil sebesar 3–8 % dan memungkinkan Anda mendorong proses lebih jauh. Banyak pabrik baru menyadari hal ini setelah terjadi insiden kualitas yang besar. Jangan menunggu sampai—lihat diagram Pareto cacat Anda; jika pencetakan selalu berada di posisi tiga besar, saatnya SPI.
Jika papan Anda ditujukan untuk mainan, lampu LED, catu daya, atau peralatan rumah tangga dengan jarak komponen 0,8 mm, 1,27 mm, atau lebih besar (seperti SOIC, resistor 1206, konektor besar), cacat pencetakan mudah dilihat dengan mata telanjang atau mikroskop murah.
Bantalan besar ini memaafkan kesalahan volume kecil, sehingga variasi pasta ±30% pun biasanya dapat disolder dengan baik. Banyak pabrik yang membuat papan dua sisi sederhana dengan lubang tembus + beberapa komponen SMD bekerja dengan sempurna selama bertahun-tahun hanya dengan menggunakan printer yang bagus dengan penyelarasan penglihatan otomatis dan pembersihan stensil secara teratur.
Pengerjaan ulang sederhana dan murah pada papan ini. Selama tingkat kerusakan Anda tetap di bawah 1–2% dan pelanggan puas, Anda dapat melewati SPI khusus dan menghemat investasi $80.000–$150.000. Pertahankan perawatan printer yang baik dan latih operator dengan baik—hal ini biasanya cukup untuk produk berbiaya rendah dan berskala besar.
Ketika Anda memproduksi kurang dari 500–1.000 papan per minggu (umumnya terjadi pada prototipe, kontrol industri skala kecil, atau pesanan khusus), biaya mesin SPI sulit untuk dibenarkan. Satu SPI biayanya sama dengan 6–18 bulan gaji seorang insinyur.
Di toko-toko bervolume rendah, para insinyur dapat secara manual memeriksa setiap papan di bawah mikroskop setelah dicetak, membersihkan papan yang jelek, dan mencetak ulang jika diperlukan. Ini hanya membutuhkan beberapa menit tambahan per papan. Banyak departemen NPI (pengenalan produk baru) yang berhasil menjalankan cara ini selama bertahun-tahun.
Risikonya rendah karena total biaya sisa kecil meskipun beberapa papan rusak. Setelah produk berpindah ke volume sedang atau tinggi, Anda dapat menambahkan SPI nanti. Untuk prototipe murni atau jalur bervolume sangat rendah, inspeksi manusia ditambah printer yang bagus masih menjadi pilihan paling ekonomis di tahun 2025.
Daripada membeli SPI, Anda bisa mendapatkan hasil yang sangat bagus dengan metode yang lebih murah berikut:
-Gunakan printer modern dengan APC (Koreksi Posisi Otomatis) yang kuat dan visi 2D bawaan—banyak printer DEK, GKG, atau ICT yang dapat mengoreksi posisi stensil secara otomatis dalam jarak 10–15 μm;
-Bersihkan bagian bawah stensil setiap 5–10 papan untuk mencegah pasta berlebih; melakukan pemeriksaan 2D manual secara teratur dengan mikroskop USB murah ($200–$500);
-Cetak papan tes di awal setiap shift dan ukur beberapa bantalan dengan pengukur ketinggian laser berbiaya rendah;
-Simpan log printer terperinci dan sesuaikan tekanan/kecepatan alat pembersih karet berdasarkan grafik tren.
Pabrik yang membuat papan sederhana melaporkan tingkat kerusakan di bawah 1% hanya dengan menggunakan langkah-langkah berikut. Total biaya tambahan di bawah $5.000, bukan $100.000+ untuk SPI. Alternatif-alternatif ini bekerja dengan sempurna sampai Anda mencapai batas yang dijelaskan di bab 6—maka inilah waktunya untuk meningkatkan versi.
ICT saat ini menawarkan beberapa model 3D SPI online untuk memenuhi kebutuhan produksi yang berbeda. Yang paling populer adalah seri ICT-S510 jalur tunggal standar (papan 60 × 50 mm hingga 510 × 510 mm), ICT-S1200 yang ditingkatkan yang menangani panel ekstra besar hingga 1200 × 550 mm, dan ICT-S510D jalur ganda berkecepatan tinggi yang memungkinkan dua printer menyalurkan satu SPI secara bersamaan.

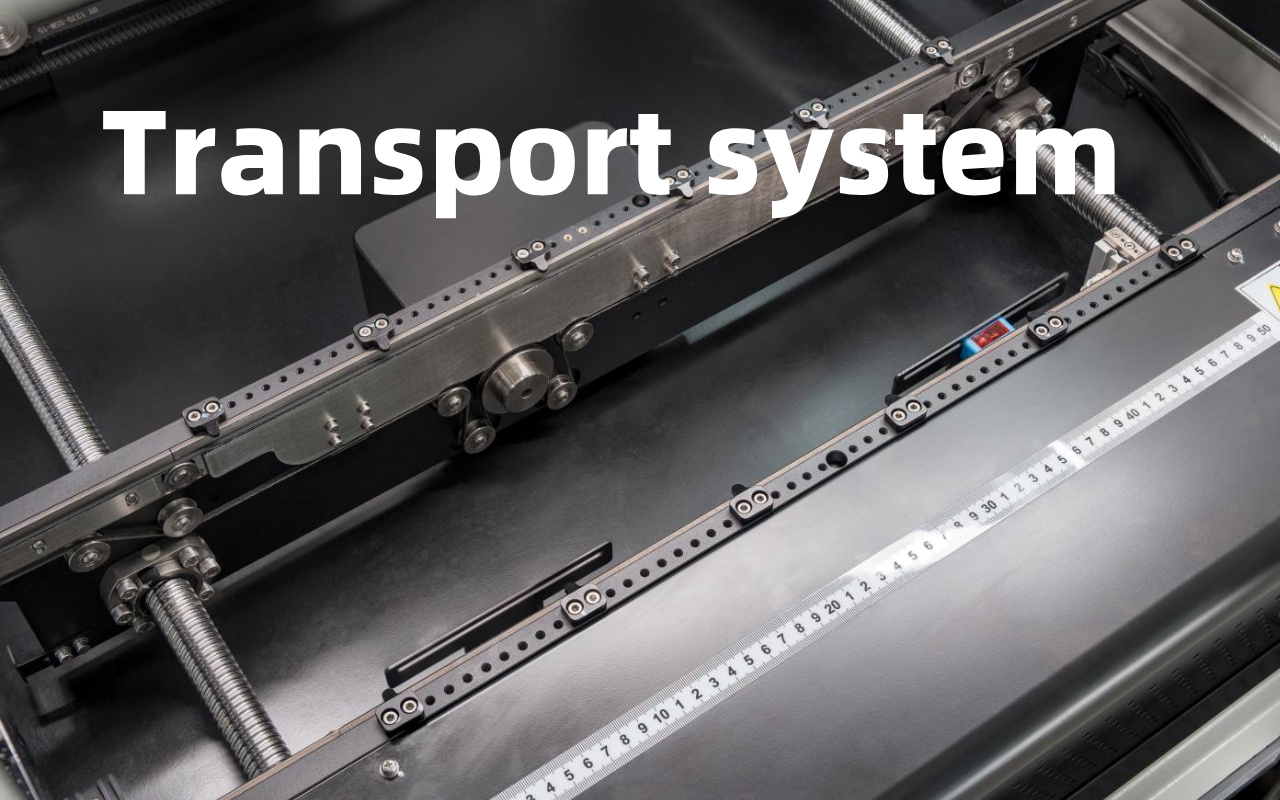

Semua model menggunakan teknologi pengukuran 3D inti yang sama namun berbeda dalam ukuran papan, jalur konveyor, dan keluaran. Bagi sebagian besar pelanggan yang memulai SPI pertama mereka, S510 atau S1200 adalah pilihan terbaik karena mudah dipasang dan mencakup 95 % ukuran PCB umum.
Jika Anda sudah menjalankan dua printer dan ingin menghemat ruang, S510D jalur ganda dapat meningkatkan kapasitas pemeriksaan hampir 100 % tanpa membeli mesin kedua. Setiap model dilengkapi standar dengan penyesuaian lebar konveyor otomatis, sehingga penggantian produk hanya membutuhkan beberapa detik.
ICT 3D SPI sepenuhnya menghilangkan masalah bayangan dan refleksi acak yang mengganggu mesin lama.

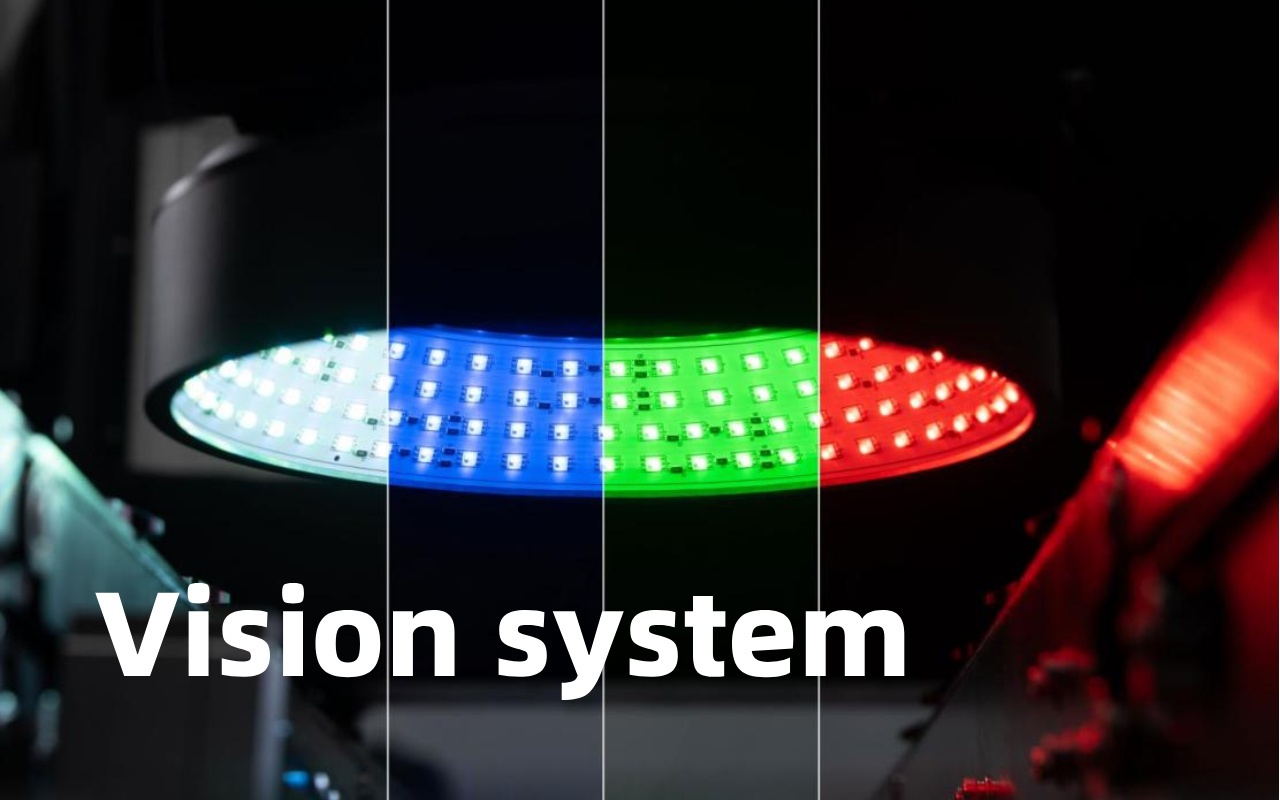

Hal ini dilakukan dengan memproyeksikan pinggiran moiré hitam-putih yang dapat diprogram dari berbagai arah dan menggunakan lensa telesentris profesional, sehingga pasta solder mengkilap atau substrat PCB gelap pun memberikan gambar sempurna setiap saat.
Kamera standar berukuran 5 juta piksel dengan akurasi pengukuran sebenarnya 0,67 μm; kamera opsional 12 juta piksel tersedia untuk pekerjaan dengan nada sangat halus di bawah 0,3 mm.
Waktu siklus hanya 0,35–0,5 detik per bidang pandang, yang berarti mesin ini dapat dengan mudah mengimbangi printer modern berkecepatan tinggi yang berjalan 8–12 detik per papan. Proyeksi 3D multi-arah juga berarti hampir tidak ada panggilan palsu yang disebabkan oleh bayangan komponen atau dinding bukaan stensil.
Dalam penggunaan sehari-hari, operator melaporkan tingkat alarm palsu di bawah 1 %, sehingga menghemat banyak waktu peninjauan dibandingkan dengan 5–10 % pada mesin biasa.

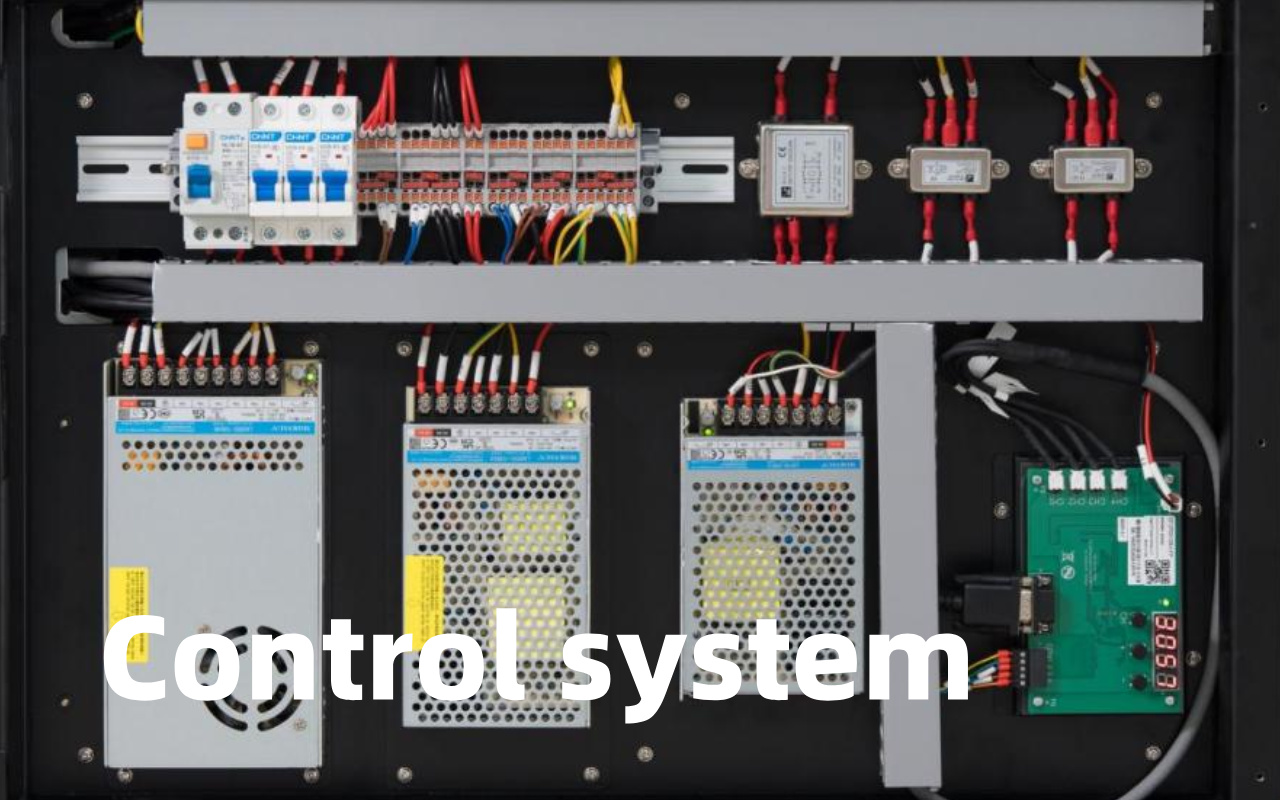

Anda memiliki dua cara sederhana untuk memprogram papan baru.
Pertama, impor file Gerber atau ODB++ secara langsung – perangkat lunak secara otomatis membuat program inspeksi dalam 5–10 menit.
Kedua, jika Anda tidak memiliki data Gerber, cukup pindai papan emas dan mesin akan mempelajari posisi dan toleransi pad yang benar dalam satu klik.
Kedua metode ini mendukung pemrograman offline, jadi Anda tidak akan pernah berhenti mengantri saat mengajarkan produk baru. Antarmuka pengguna dibagi menjadi tingkat operator (tampilan lulus/gagal sederhana) dan tingkat insinyur (analisis data lengkap dan penyetelan parameter), sehingga pekerja baru dapat menjalankannya dengan aman sejak hari pertama sementara insinyur berpengalaman masih mendapatkan semua statistik terperinci yang mereka perlukan.
Grafik SPC real-time, grafik tren volume/tinggi/area, dan peta panas cacat semuanya sudah terpasang dan diperbarui secara otomatis.

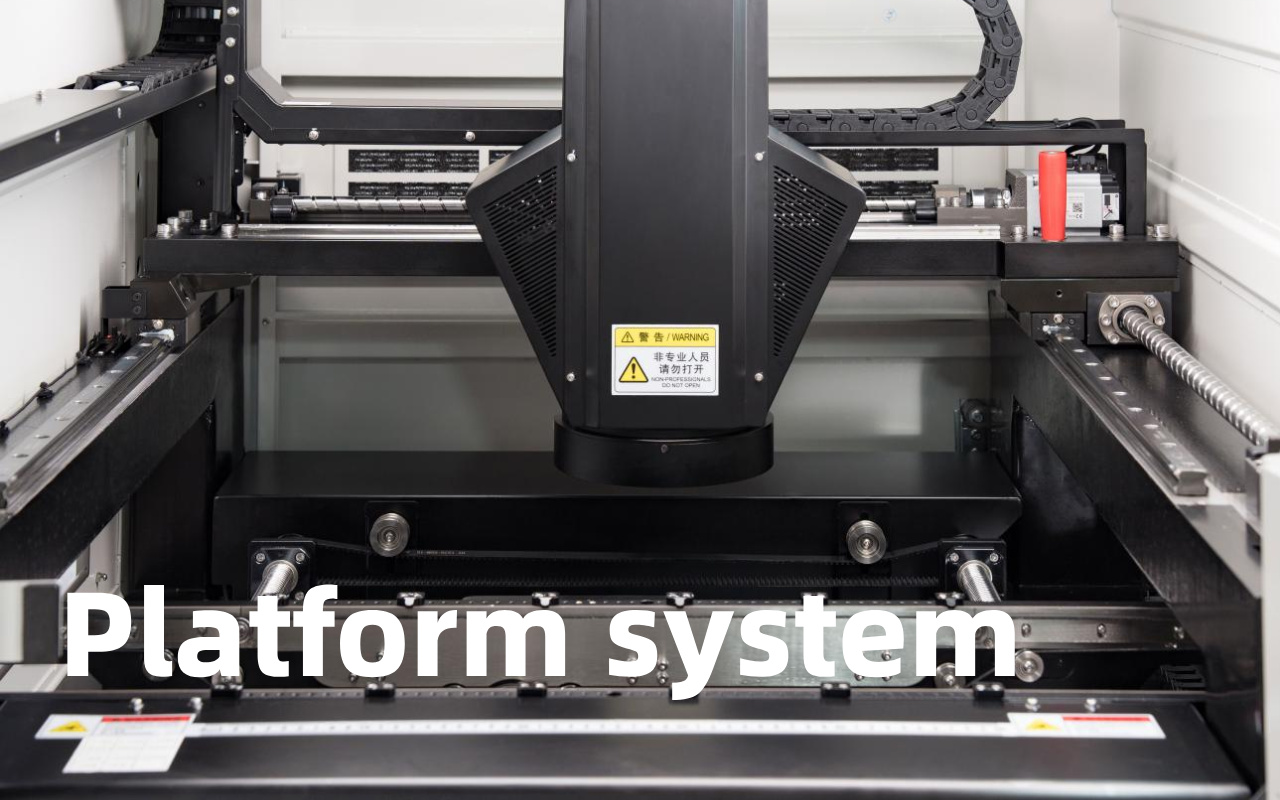

Seluruh alat berat menggunakan struktur suspensi jembatan lengkung dengan sumbu X/Y yang digerakkan oleh motor servo presisi tinggi independen dan rel linier, desain yang persis sama dengan yang digunakan pada mesin pick-and-place kelas atas.
Basisnya adalah rangka cor berat satu bagian yang beratnya lebih dari 800 kg, sehingga getaran hampir nol bahkan saat saluran berjalan dengan kecepatan penuh. Pemosisian slide menggunakan sekrup bola + motor servo untuk menjaga kamera tetap stabil sebelum dan sesudah gerakan.
Semua bagian yang bergerak dilindungi oleh rantai kabel tangki tertutup yang fleksibel, sehingga partikel debu dan pasta solder tidak pernah masuk ke sistem gerak. Pilihan mekanis ini memberikan pengulangan ICT SPI lebih baik dari 1 μm selama bertahun-tahun dalam pengoperasian 7 × 24.
Banyak pelanggan melaporkan bahwa setelah tiga tahun mereka masih lolos kalibrasi pabrik dengan pelat kaca asli – tidak diperlukan kontrak servis tahunan yang mahal.
Setiap ICT SPI dilengkapi standar dengan penyesuaian lebar konveyor otomatis, antarmuka pembaca kode batang, umpan balik loop tertutup ke sebagian besar merek printer (DEK, GKG, Panasonic, Yamaha, Fuji, dll.), paket SPC lengkap, dan buffer papan NG.
Opsi populer mencakup kamera 12 M-piksel untuk komponen 01005, konveyor jalur ganda untuk model S510D, lampu menara, cadangan daya UPS, dan modul komunikasi MES/CFX/Hermes.
Mesin beroperasi dengan daya normal satu fasa 220 V dan hanya memerlukan 5–6 bar udara kering bersih, sehingga pemasangan biasanya selesai dalam satu hari. Karena semuanya bersifat modular, Anda dapat memulai dengan model dasar sekarang dan mengupgrade kamera atau perangkat lunak di kemudian hari tanpa membeli mesin baru. Fleksibilitas ini membuat ICT sangat populer di kalangan pabrik yang berencana untuk berkembang selangkah demi selangkah.
1. Kecepatan: Sesuaikan waktu takt baris Anda.
2. Akurasi: 1um untuk nada halus.
3. Perangkat Lunak: Pemrograman mudah, impor Gerber.
4. Integrasi: MES, umpan balik printer.
5. Ukuran: Sesuaikan PCB Anda.
6. Kamera: 5 juta+ untuk detailnya.
7. Layanan: Dukungan lokal.
8. Harga: Seimbangkan dengan ROI.
- Spesifikasi PCB
- Kebutuhan volume
- Anggaran
- Fitur yang diperlukan
- Permintaan demo
Jika SPI menghemat 2% cacat pada 100 ribu papan/tahun dengan harga $20/papan, itu berarti penghematan $40k. Mesin senilai $100k terbayar kembali dalam 2,5 tahun, seringkali lebih cepat.
1. Kamera buram: Bersihkan lensa setiap hari.
2. Kemacetan konveyor: Periksa sensor setiap minggu.
3. Lampu mati: Ganti bohlam setiap tahun.
4. Perangkat lunak rusak: Perbarui secara berkala.
5. Penyimpangan akurasi: Kalibrasi setiap bulan.
Setiap hari: Bersihkan eksterior, periksa kesejajaran.
Mingguan: Periksa belt, lumasi rel.
Bulanan: Kalibrasi penuh, data cadangan.
Simpan mesin di ruangan yang bersih dan suhunya terkontrol. Gunakan penutup saat mati. Hindari kelebihan beban.
Loop tertutup mengirimkan kembali data SPI untuk menyesuaikan printer secara otomatis, memperbaiki masalah secara real-time untuk kualitas yang konsisten.
CFX untuk plug-and-play, Hermes untuk pelacakan papan, SECS/GEM untuk kontrol luar biasa. Ini membuat integrasi menjadi mudah.
Pantau tren, prediksi pemeliharaan, lacak kerusakan. Meningkatkan efisiensi 20-30%.
