Di bidang elektronika daya yang berkembang pesat, penyolderan reflow memainkan peran penting dalam merakit perangkat kontrol daya seperti inverter, catu daya, dan sistem kendaraan listrik (EV). Komponen-komponen ini penting dalam mengelola konversi dan distribusi energi, seringkali dalam aplikasi berdaya tinggi.
Namun, tantangan yang terkait dengan penyolderan reflow untuk PCBA elektronika daya (Perakitan Papan Sirkuit Cetak) sangat besar karena persyaratan unik komponen daya.
Artikel ini membahas tantangan utama penyolderan reflow yang dihadapi oleh elektronika daya, termasuk manajemen termal, kelengkungan PCB, cacat penyolderan, dan optimalisasi profil suhu.
Selain itu, kami akan mengeksplorasi teknik-teknik canggih dan integrasi otomatisasi dan kontrol kualitas untuk meningkatkan proses penyolderan reflow untuk elektronika daya.
Elektronika daya sering kali melibatkan komponen berdaya tinggi seperti semikonduktor daya dan kapasitor besar, yang cenderung memiliki massa termal tinggi. Artinya, komponen memerlukan waktu lebih lama untuk memanas dan mendingin dibandingkan komponen yang lebih kecil. Dalam penyolderan reflow, mencapai pemanasan yang seragam di seluruh PCB sangatlah penting. Kehadiran komponen bermassa termal tinggi dapat menyebabkan pemanasan tidak merata, menyebabkan variasi suhu lokal yang dapat membahayakan integritas sambungan solder.
Hal ini terutama menjadi masalah ketika menangani komponen halus yang sensitif terhadap panas berlebih, sehingga kontrol suhu yang seragam sangat penting untuk penyolderan berkualitas tinggi.
Tantangan termal lainnya dalam penyolderan reflow PCBA elektronika daya adalah risiko kejutan termal. Gradien termal tinggi yang tercipta selama fase pemanasan dan pendinginan penyolderan reflow dapat menyebabkan komponen mengembang dan berkontraksi pada kecepatan yang berbeda. Perbedaan pemuaian ini dapat menyebabkan retak atau patahnya komponen, terutama pada modul berdaya tinggi yang memiliki desain rumit.
Selain itu, sambungan solder mungkin rusak jika perubahan suhu terlalu cepat. Mengelola profil termal dan mengurangi kemungkinan kejutan termal sangat penting untuk memastikan keandalan dan kinerja jangka panjang.

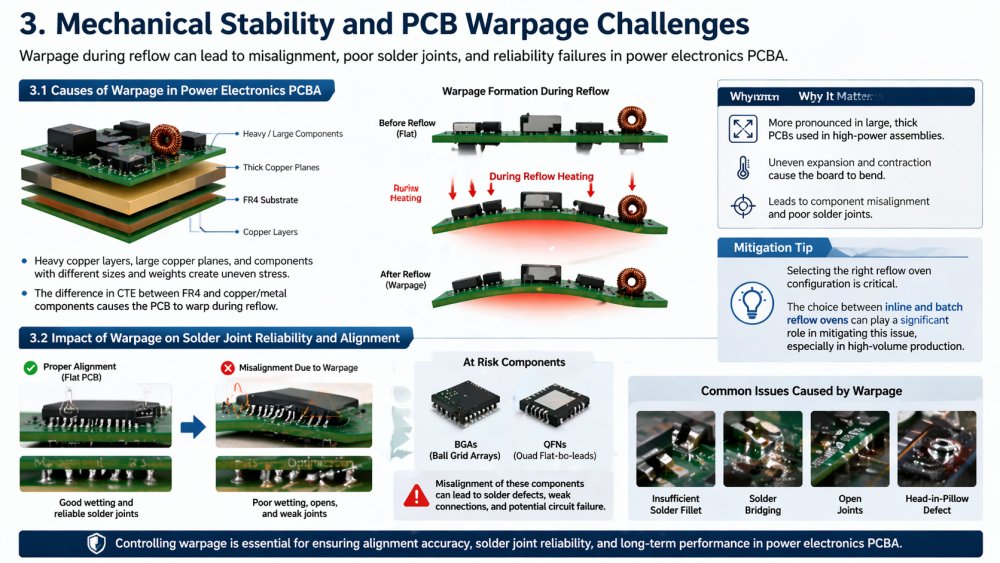

PCB elektronika daya sering kali memiliki lapisan tembaga yang tebal, bidang tembaga yang besar, dan berbagai komponen dengan ukuran dan berat yang berbeda. Perbedaan koefisien muai panas (CTE) antara bahan PCB (biasanya FR4) dan tembaga atau komponen logam lainnya dapat menyebabkan kelengkungan PCB. Lengkungan terjadi saat PCB terkena panas dari proses reflow, dan hal ini dapat menyebabkan komponen tidak sejajar, yang pada akhirnya mengakibatkan sambungan solder menjadi buruk.
Kelengkungan lebih terlihat pada rakitan berdaya tinggi di mana ukuran dan ketebalan PCB lebih besar untuk mengakomodasi komponen berat.
Warpage dapat secara signifikan mempengaruhi penyelarasan komponen selama proses penyolderan reflow, yang pada gilirannya berdampak pada kualitas sambungan solder. Komponen yang tidak sejajar rentan terhadap pembasahan yang buruk, sehingga menghasilkan sambungan solder yang tidak dapat diandalkan.
Pilihan antara oven inline dan batch reflow dapat berperan penting dalam mengurangi masalah ini, terutama dalam produksi bervolume tinggi.'
Misalnya, komponen seperti BGA (Ball Grid Arrays) dan QFN (Quad Flat No-leads) sangat sensitif terhadap ketidaksejajaran selama penyolderan. Jika komponen bergeser karena kelengkungan PCB, sambungan solder dapat terbentuk secara tidak benar, menyebabkan lemahnya sambungan yang pada akhirnya dapat mengakibatkan kegagalan sirkuit.

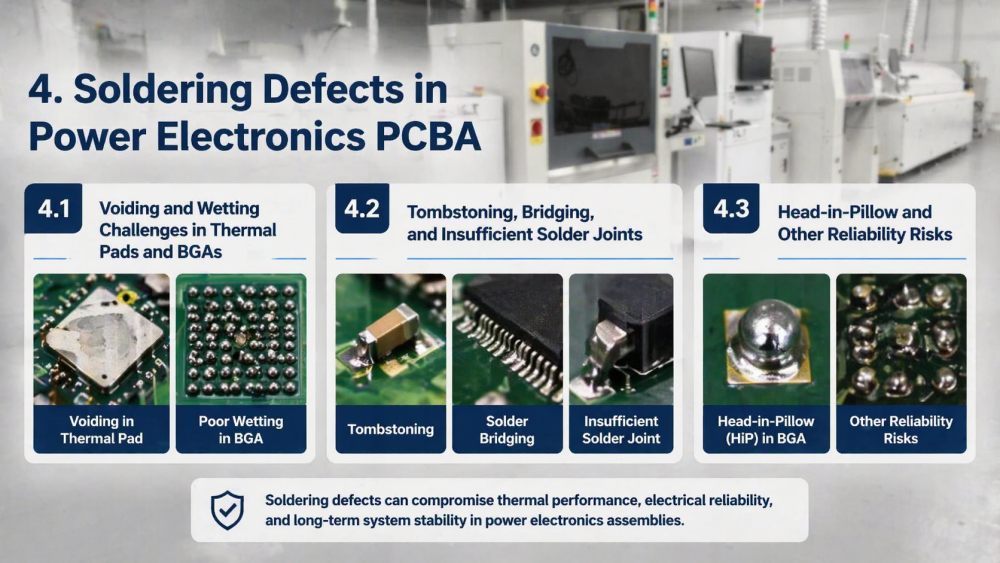

Voiding mengacu pada pembentukan kantong udara di bawah sambungan solder, yang dapat melemahkan sambungan. Dalam PCBA elektronika daya, pengosongan sangat umum terjadi pada bantalan termal dan BGA, di mana area kontak yang besar cenderung memerangkap udara selama proses penyolderan. Pembasahan yang tidak memadai pada bantalan besar ini dapat semakin memperburuk masalah, karena solder gagal menempel sepenuhnya pada bantalan, sehingga menimbulkan sambungan lemah yang memengaruhi kinerja termal dan listrik. Memastikan pembasahan yang tepat sangat penting untuk sambungan solder yang andal pada rakitan elektronika daya.
Tombstoning, sebuah fenomena di mana salah satu ujung komponen terangkat dari PCB selama penyolderan, adalah masalah umum pada PCBA elektronika daya. Hal ini sering kali disebabkan oleh pemanasan yang tidak seimbang atau pasta solder yang tidak mencukupi. Demikian pula, penghubungan solder (sambungan solder yang tidak diinginkan antara kabel yang berdekatan) dan sambungan solder yang tidak mencukupi (di mana tidak ada cukup solder untuk membentuk sambungan yang andal) adalah masalah umum yang dapat terjadi karena aplikasi pasta solder yang tidak konsisten atau profil reflow yang salah. Cacat ini mengurangi keandalan produk secara keseluruhan dan meningkatkan kemungkinan kegagalan.
Head-in-pillow (HiP) adalah cacat lain yang biasa diamati pada BGA dan disebabkan oleh pembasahan bola solder yang buruk. Cacat ini terjadi jika bola solder gagal membasahi bantalan sepenuhnya, sehingga bola tertahan di atas bantalan seperti "kepala di dalam bantal."
Kondisi ini mengurangi kekuatan sambungan dan dapat menyebabkan kegagalan dalam kondisi stres. Kehadiran HiP dapat sangat merugikan dalam elektronika daya dengan keandalan tinggi di mana koneksi yang kuat sangat penting untuk stabilitas sistem.
Profil suhu reflow memainkan peran penting dalam memastikan kualitas sambungan solder dan meminimalkan cacat. Dalam PCBA elektronika daya, mengoptimalkan profil suhu sangat penting karena variasi massa termal dari berbagai komponen.
Memilih oven reflow yang tepat sangat penting untuk mengakomodasi kebutuhan ini.
Tahap pemanasan awal harus memastikan pemanasan seragam tanpa memberikan tekanan pada komponen, sedangkan tahap rendam memungkinkan keseragaman termal sebelum mencapai puncak reflow. Fase pendinginan harus bertahap untuk mencegah kejutan termal.
Menyeimbangkan semua tahapan ini secara efektif memastikan bahwa komponen berdaya tinggi mengalami tekanan termal minimal sekaligus mencapai sambungan solder berkualitas tinggi.
Dengan meningkatnya penggunaan solder bebas timbal, profil suhu reflow perlu disesuaikan untuk mengakomodasi suhu leleh yang lebih tinggi dari solder tersebut.
Memilih oven reflow bebas timbal yang tepat sangat penting untuk memenuhi tantangan ini. Selain itu, desain dengan kepadatan tinggi sering kali menampilkan komponen yang dikemas rapat, sehingga semakin mempersulit proses pemanasan.
Untuk mencapai hasil penyolderan yang konsisten, profil perlu disesuaikan dengan meningkatnya kompleksitas desain ini.

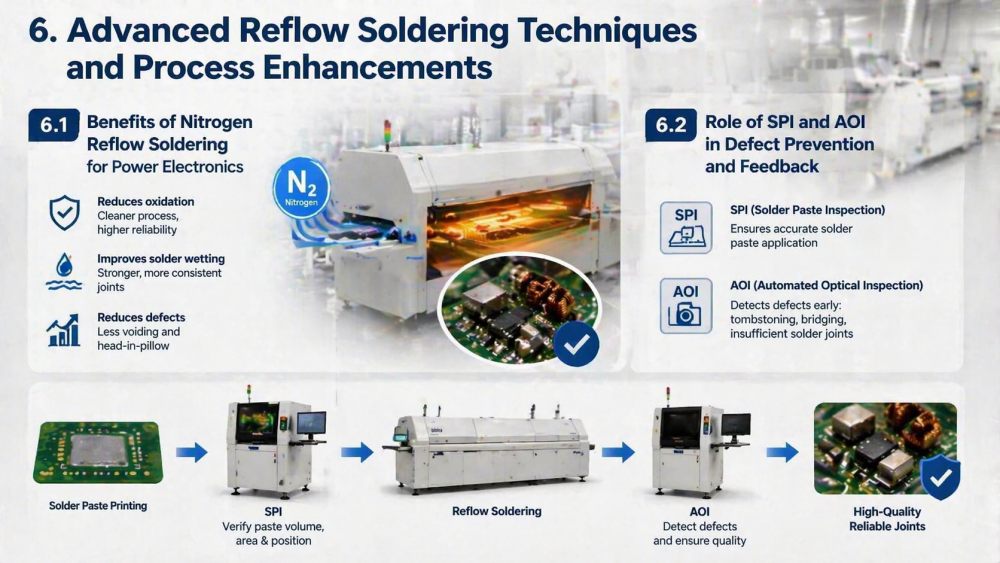

Penyolderan reflow nitrogen telah muncul sebagai solusi berharga untuk PCBA elektronika daya karena kemampuannya untuk mengurangi oksidasi dan meningkatkan pembasahan solder. Lingkungan nitrogen mencegah pembentukan oksida pada komponen dan bantalan solder, sehingga memastikan sambungan berkualitas tinggi.
Untuk elektronika daya dengan komponen berdensitas tinggi dan persyaratan kinerja kritis, reflow nitrogen memberikan peningkatan keandalan dengan meningkatkan konsistensi sambungan solder dan mengurangi cacat seperti rongga dan bantalan kepala.
Inspeksi Pasta Solder (SPI) dan Inspeksi Optik Otomatis (AOI) memainkan peran penting dalam pencegahan cacat dan umpan balik waktu nyata selama proses penyolderan reflow.
SPI memastikan penerapan pasta solder yang akurat, sementara AOI mendeteksi cacat seperti batu nisan, penghubung, dan sambungan solder yang tidak mencukupi pada awal proses.
Dengan mengintegrasikan sistem inspeksi ini ke dalam proses reflow, produsen dapat meminimalkan cacat dan meningkatkan hasil keseluruhan PCBA elektronika daya.
Mengintegrasikan penyolderan reflow dengan sistem inspeksi inline seperti SPI dan AOI memungkinkan produsen mencapai kontrol kualitas waktu nyata. Integrasi ini tidak hanya memastikan deteksi cacat dengan segera namun juga memungkinkan pemantauan proses secara berkelanjutan.
Umpan balik secara real-time memungkinkan operator menyesuaikan proses dengan cepat, mengurangi kemungkinan cacat, dan meningkatkan efisiensi produksi secara keseluruhan.
Menggabungkan sistem pemantauan dan penelusuran proses real-time ke dalam proses penyolderan reflow akan meningkatkan stabilitas proses. Produsen dapat melacak setiap aspek proses produksi, mulai dari aplikasi pasta solder hingga pemeriksaan akhir.
Hal ini memungkinkan perbaikan berkelanjutan, karena operator dapat mengidentifikasi pola, menerapkan tindakan perbaikan, dan mencegah terulangnya cacat.
Studi kasus rakitan inverter berdaya tinggi menggambarkan bagaimana lengkungan dapat memengaruhi penyelarasan komponen dan keandalan sambungan solder. Dengan mengoptimalkan profil suhu dan menggunakan tahapan pendinginan terkontrol, perusahaan mampu mengurangi lengkungan secara signifikan dan mencapai sambungan solder yang konsisten. Hal ini menghasilkan peningkatan keandalan dan kinerja produk dalam aplikasi berdaya tinggi.
Studi kasus lain menunjukkan bagaimana mengoptimalkan profil suhu dan mengintegrasikan sistem AOI menghasilkan peningkatan hasil dalam manufaktur elektronika daya. Perusahaan melihat penurunan yang signifikan pada cacat seperti kekosongan, penghubung, dan sambungan solder yang tidak mencukupi, sehingga menghasilkan efisiensi produksi yang lebih tinggi dan biaya pengerjaan ulang yang lebih rendah.
Seiring dengan meningkatnya permintaan akan proses manufaktur ramah lingkungan, industri elektronik mengeksplorasi material baru yang berkelanjutan dan efektif dalam aplikasi berdaya tinggi.
Kemajuan dalam material, seperti solder bebas timbal dengan kinerja yang ditingkatkan, mengubah cara penyolderan reflow dilakukan, dengan fokus pada pengurangan dampak lingkungan sekaligus menjaga keandalan yang tinggi.
Penggunaan sistem pembuatan profil berbasis AI sedang meningkat, sehingga menawarkan kontrol yang lebih presisi terhadap proses penyolderan reflow. Sistem AI dapat memprediksi fluktuasi suhu, menyesuaikan profil secara real-time, dan meningkatkan efisiensi produksi secara keseluruhan.
Inovasi-inovasi ini mendorong peralihan menuju proses manufaktur yang lebih berkelanjutan dan efisien, yang pada akhirnya berkontribusi terhadap pertumbuhan elektronika daya.
Kesimpulannya, penyolderan reflow pada PCBA elektronika daya menimbulkan tantangan unik, termasuk manajemen termal, kelengkungan PCB, dan cacat penyolderan. Namun, dengan kemajuan dalam pengoptimalan profil suhu, penyolderan reflow nitrogen, dan inspeksi otomatis, produsen dapat mengatasi tantangan ini dan meningkatkan keandalan produk. Ketika industri bergerak menuju proses yang lebih ramah lingkungan dan pembuatan profil berbasis AI, masa depan penyolderan reflow elektronika daya tampak menjanjikan, dengan efisiensi dan keberlanjutan yang lebih besar di masa depan.
