Memilih oven reflow yang tepat bukan hanya keputusan teknis—ini dapat menentukan keberhasilan atau kehancuran lini produksi SMT Anda . Banyak produsen berjuang dengan sambungan solder yang tidak dapat diprediksi, hasil first-pass yang berfluktuasi, dan biaya pengerjaan ulang yang tersembunyi ketika oven mereka tidak sesuai dengan volume produksi atau campuran produk. Oven reflow inline menawarkan pemrosesan berkecepatan tinggi dan berkelanjutan untuk operasi skala besar, sedangkan oven reflow batch memberikan pemanasan yang presisi dan seragam serta fleksibilitas untuk pengoperasian batch kecil atau prototipe. Dengan memahami kelebihan dan kekurangan oven reflow inline versus batch, produsen elektronik dapat mengoptimalkan hasil PCB, mengurangi biaya pengoperasian, dan memastikan kualitas penyolderan yang konsisten dan bebas timbal—mengubah peralatan penting menjadi keunggulan strategis.
Namun memilih oven reflow yang tepat bukan hanya tentang memilih mesin—ini tentang mencocokkan teknologi dengan realitas produksi. Desain PCB, ukuran batch, dan campuran produk yang berbeda menghadirkan tantangan unik, mulai dari ketidakstabilan profil termal hingga pengerjaan ulang yang berlebihan. Untuk mengambil keputusan yang tepat, produsen perlu memahami tidak hanya perbedaan mendasar antara oven inline dan batch reflow, namun juga bagaimana perbedaan ini berdampak langsung pada hasil, hasil, dan biaya operasional jangka panjang. Bagian selanjutnya menguraikan masalah paling umum dalam penyolderan reflow dan menunjukkan mengapa pemilihan oven memainkan peran penting dalam menyelesaikannya.
Penyolderan reflow adalah langkah terakhir dan penting dalam perakitan SMT, di mana pasta solder meleleh untuk membuat sambungan permanen antara komponen dan PCB. Banyak produsen menghadapi cacat yang mahal—tombstone, sambungan solder, pembasahan yang tidak mencukupi, atau rongga yang berlebihan—terutama pada paduan bebas timbal yang memerlukan suhu puncak 235–250°C. Permasalahan ini sering kali disebabkan oleh ketidakcocokan kemampuan oven, sehingga menyebabkan penundaan produksi, tingkat kerusakan yang lebih tinggi, dan bahkan pengembalian ke pelanggan. Meskipun kesalahan penempatan telah menyebabkan masalah perakitan, kontrol reflow yang buruk memperparah masalah tersebut, menurunkan hasil first-pass dan meningkatkan biaya pengerjaan ulang.
Memilih oven reflow yang tepat—inline atau batch—secara langsung memengaruhi keluaran, stabilitas profil termal, dan efisiensi saluran secara keseluruhan. Oven yang tidak sesuai dengan kebutuhan produksi dapat menimbulkan kemacetan, meningkatkan konsumsi energi, dan memerlukan intervensi manual yang sering sehingga meningkatkan biaya tenaga kerja. Di sisi lain, menyelaraskan kemampuan oven dengan volume produksi aktual dan bauran produk akan meningkatkan konsistensi, mengurangi pengerjaan ulang, dan mempercepat waktu pemasaran. Penyedia berpengalaman seperti ICT membantu produsen mengevaluasi produk mereka dan memilih oven reflow yang memaksimalkan hasil PCB sekaligus mengendalikan biaya, mengubah peralatan penting menjadi keunggulan strategis.
Oven reflow inline , juga dikenal sebagai oven konveyor, terintegrasi langsung ke lini produksi SMT . PCB bergerak terus menerus pada konveyor melalui beberapa zona pemanasan yang dikontrol secara independen diikuti dengan bagian pendinginan. Sebagian besar sistem memiliki 8–12 zona, kontrol suhu PID yang presisi, dan atmosfer nitrogen opsional.
Mengapa ini penting bagi produksi Anda:
Menghasilkan profil termal yang stabil bahkan pada throughput tinggi.
Integrasi yang mulus dengan mesin pick-and-place, SPI, dan sistem AOI.
Mendukung kecepatan melebihi 30 inci per menit dan menangani papan kompleks dengan kepadatan tinggi secara efisien.
Oven inline ideal untuk produksi bervolume tinggi dan berkelanjutan , yang mengutamakan konsistensi dan efisiensi.
Oven reflow batch memproses satu baki atau ruang dalam satu waktu. Operator memuat PCB ke dalam ruang tertutup, menjalankan siklus terprogram, dan membongkar sebelum memulai batch berikutnya. Meskipun oven ini biasanya memiliki zona yang lebih sedikit, seluruh muatan mengalami pemanasan yang seragam tanpa pergerakan konveyor.
Mengapa ini penting bagi produksi Anda:
Keseragaman suhu yang sangat baik untuk proses kecil dan prototipe.
Perubahan resep yang mudah, menjadikannya ideal untuk lini multi-produk atau penelitian dan pengembangan.
Tapak kompak, cocok untuk laboratorium atau fasilitas dengan ruang terbatas.
Oven batch sangat cocok untuk produksi dengan volume rendah dan campuran tinggi , atau ketika fleksibilitas dan kontrol termal yang tepat lebih penting daripada hasil.

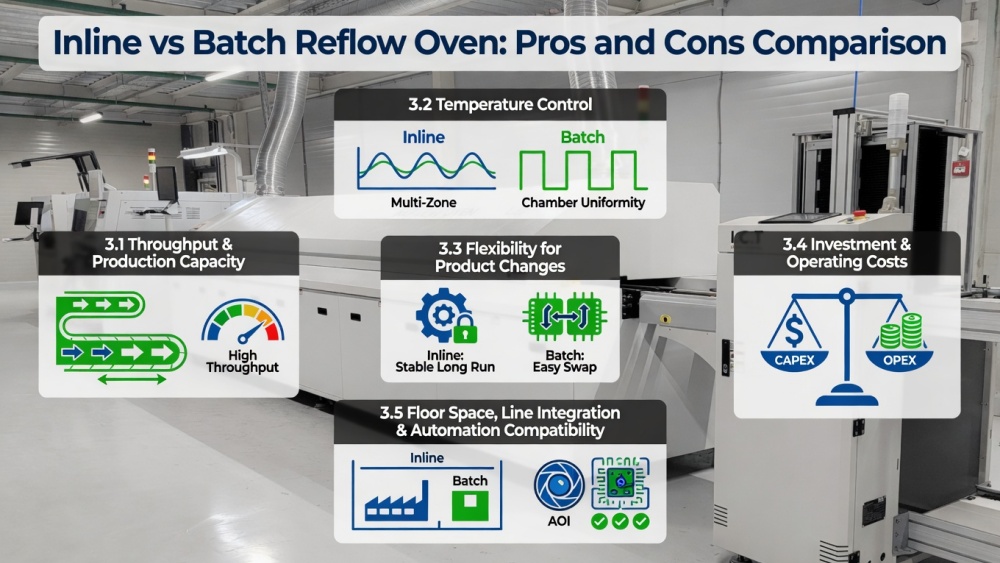

Aspek | Oven Aliran Ulang Sebaris | Oven Aliran Ulang Batch |
|---|---|---|
Jenis Proses | Aliran konveyor terus menerus | Pemrosesan batch terpisah |
Throughput Khas | Tinggi (ratusan hingga ribuan papan per jam) | Rendah (1–15 papan per siklus, tergantung ukurannya) |
Terbaik Untuk | Produksi bervolume tinggi dan stabil berjalan | Batch kecil, perubahan produk yang sering, pembuatan prototipe |
Fleksibilitas | Lebih rendah untuk perubahan resep | Tinggi – mudah disesuaikan per batch |
Tapak | Lebih besar, membutuhkan ruang garis | Ringkas, sering kali benchtop atau mandiri |
Pengambilan pelanggan:
Inline : Memaksimalkan efisiensi untuk produksi bervolume tinggi dan jangka panjang.
Batch : Mengoptimalkan fleksibilitas, menjaga keseragaman termal untuk proses kecil atau prototipe.
Oven reflow inline bersinar di lingkungan bervolume tinggi, memproses papan secara terus menerus dan mempertahankan keluaran yang konsisten. Hal ini mengurangi kemacetan dan membantu memenuhi jadwal pengiriman yang ketat dalam produksi otomotif, LED, dan elektronik konsumen.
Oven batch cocok untuk produksi volume rendah atau campuran tinggi, dimana penghentian untuk memuat dan membongkar mempunyai dampak yang minimal. Throughputnya yang lebih rendah menjadi keuntungan karena seringnya terjadi pergantian, menghindari penalti waktu penyetelan yang biasa terjadi pada sistem inline.
Kesimpulan pelanggan: Pilih inline untuk produksi bervolume tinggi dan jangka panjang ; batch untuk proses atau prototipe yang fleksibel dan dalam jumlah kecil.
Sistem inline menghasilkan profil termal berulang dalam jangka panjang karena beberapa zona dan konveksi paksa. Namun, mengganti jenis papan memerlukan penyetelan yang cermat untuk menghindari penyimpangan termal.
Oven batch sering kali mencapai keseragaman yang unggul per siklus, karena setiap papan mengalami kondisi yang sama tanpa variasi yang disebabkan oleh konveyor. Kedua jenis ini dapat menangani penyolderan bebas timah, tetapi oven batch memberikan kontrol yang lebih ketat untuk komponen sensitif atau desain termal yang kompleks.
Kesimpulan pelanggan: Oven batch unggul ketika kontrol termal yang tepat sangat penting; oven inline dapat diandalkan untuk pengoperasian terus menerus dengan volume besar.
Oven batch sangat fleksibel. Operator dapat menjalankan desain papan yang berbeda, menyesuaikan profil dengan cepat, dan menguji batch kecil tanpa menghentikan jalur.
Oven inline memerlukan pergantian yang lebih lama dan mungkin memerlukan papan tiruan untuk menstabilkan profil termal, sehingga kurang ideal untuk pergantian produk yang sering. Setelah pekerjaan stabil bervolume tinggi dijalankan, sistem inline menawarkan konsistensi yang unggul.
Kesimpulan pelanggan: Batch untuk campuran tinggi, batch kecil, atau pembuatan prototipe ; inline untuk produksi yang stabil dan berulang.
Oven inline memiliki biaya di muka yang lebih tinggi karena ukuran, sistem konveyor, dan kontrol yang canggih, namun sering kali menurunkan biaya pengoperasian per papan karena hasil yang lebih tinggi dan pengurangan tenaga kerja.
Oven batch pada awalnya lebih murah dan memerlukan lebih sedikit ruang, namun dapat menimbulkan biaya per papan yang lebih tinggi bila ditingkatkan karena energi dan tenaga kerja. Analisis total biaya kepemilikan selama 3–5 tahun harus mencakup pemeliharaan, energi, dan peningkatan hasil.
Kesimpulan pelanggan: Pertimbangkan inline untuk ROI jangka panjang dalam produksi volume tinggi ; batch untuk operasi bervolume rendah dan hemat biaya.
Oven inline memerlukan lebih banyak ruang linier dan berintegrasi secara lancar dengan jalur SMT otomatis, termasuk AOI dan sistem inspeksi.
Oven batch menempati lebih sedikit ruang dan beroperasi secara mandiri, sehingga dapat dengan mudah dipasang di laboratorium atau area penelitian dan pengembangan. Inline mendukung otomatisasi penuh , batch mendukung fleksibilitas mandiri.
Kesimpulan pelanggan: Inline untuk jalur produksi otomatis dan terintegrasi ; batch untuk pengaturan yang ringkas dan fleksibel.

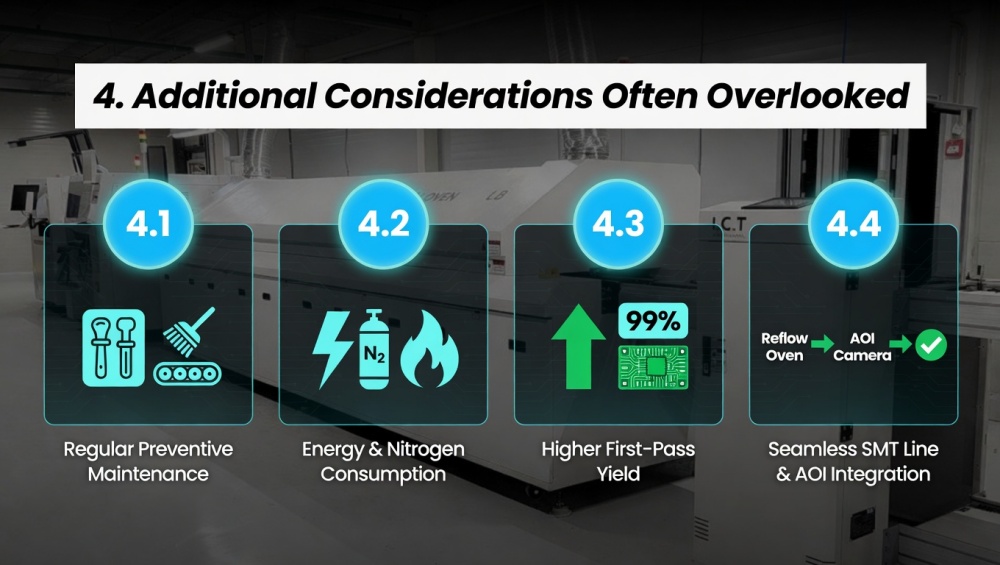

Bahkan setelah memilih jenis oven yang tepat, beberapa faktor yang sering diabaikan dapat berdampak signifikan terhadap efisiensi produksi, biaya pengoperasian, dan kualitas PCB. Mengatasi pertimbangan ini sejak dini akan memastikan bahwa jalur SMT Anda memberikan hasil yang konsisten dan memaksimalkan ROI.
Sistem inline memiliki lebih banyak komponen bergerak—konveyor, belt, dan motor—yang memerlukan pembersihan dan kalibrasi rutin. Oven batch secara mekanis lebih sederhana tetapi masih memerlukan pembersihan ruang dan pemeriksaan pemanas.
Kesimpulan pelanggan: Pemeliharaan preventif rutin menjaga keseragaman suhu, mencegah kontaminasi, dan menjaga hasil first-pass tetap tinggi. Mengabaikan perawatan dapat dengan cepat mengikis keunggulan jenis oven apa pun.
Oven inline biasanya mengonsumsi lebih banyak daya karena pengoperasian terus-menerus, meskipun desain modern dengan pemulihan panas membantu mengendalikan biaya. Nitrogen (15–35 m³/jam tergantung ukuran dan beban) meningkatkan pembasahan dan mengurangi oksidasi pada penyolderan bebas timbal. Oven batch menggunakan nitrogen secara efisien per siklus, sedangkan sistem inline memerlukan aliran yang dioptimalkan untuk menyeimbangkan kualitas dan konsumsi.
Kesimpulan pelanggan: Penggunaan energi dan gas secara langsung mempengaruhi biaya operasional. Memilih oven yang tepat dan menyesuaikan konsumsinya sangat penting untuk efisiensi biaya dan kualitas penyolderan.
Pemilihan oven yang tepat akan meningkatkan hasil first-pass dengan menyediakan profil termal konsisten yang meminimalkan cacat. Oven inline mempertahankan kemampuan pengulangan dalam produksi bervolume tinggi, sementara oven batch mengurangi risiko dalam pengembangan dengan memungkinkan pengujian yang presisi dan terisolasi. Kedua jenis ini berkontribusi terhadap keandalan jangka panjang bila dipadukan dengan kontrol proses yang kuat dan inspeksi pasca-reflow.
Kesimpulan pelanggan: Konsistensi dalam profil termal mengurangi sisa, pengerjaan ulang, dan penundaan produksi, sehingga menghasilkan profitabilitas dan kepuasan pelanggan yang lebih tinggi.
Oven inline meningkatkan jalur yang sepenuhnya otomatis dengan menyediakan aliran berkelanjutan, yang secara alami terintegrasi dengan sistem AOI untuk umpan balik kerusakan secara langsung. Oven batch berfungsi dengan baik sebagai unit mandiri atau tambahan, memungkinkan pemeriksaan kualitas yang fleksibel tanpa menghentikan jalur utama. Penyedia SMT terpadu sering kali mengevaluasi integrasi lini penuh untuk memastikan kelancaran aliran material dan ketertelusuran.
Kesimpulan pelanggan: Pertimbangkan bagaimana oven tersebut sesuai dengan jalur dan sistem inspeksi Anda yang ada; integrasi yang baik memastikan efisiensi dan visibilitas data di seluruh operasi SMT Anda.

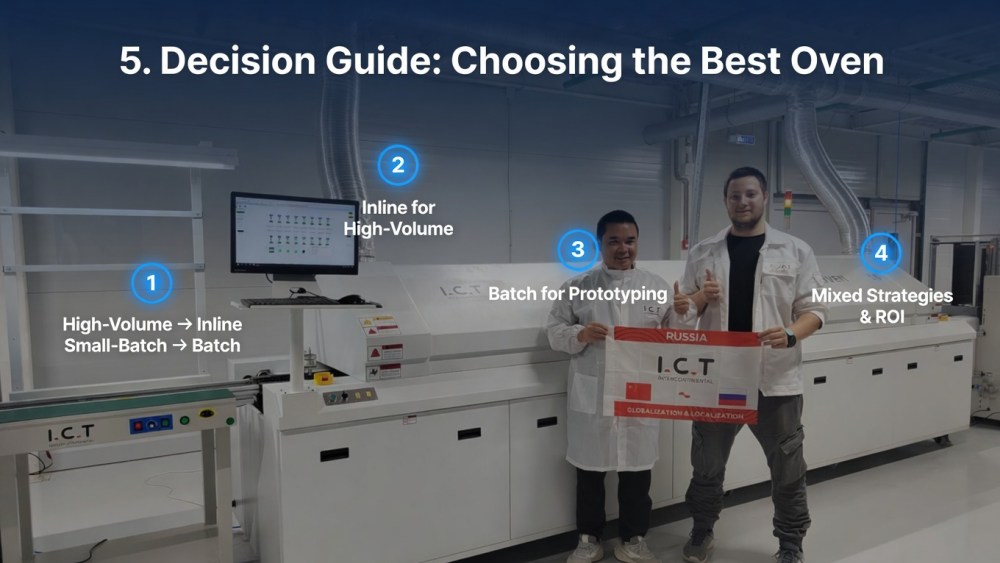

Skenario Produksi | Jenis Oven yang Direkomendasikan | Mengapa Ini Berhasil untuk Anda |
|---|---|---|
Pengoperasian bervolume tinggi dan stabil (EMS, otomotif, LED) | sebaris | Memastikan throughput yang tinggi, kualitas yang dapat diulang, dan pengiriman yang dapat diprediksi. |
Pergantian dalam jumlah kecil atau sering | Kelompok | Menawarkan fleksibilitas, pengaturan cepat, dan penyesuaian resep yang mudah. |
Pembuatan prototipe dan penelitian dan pengembangan | Kelompok | Mendukung iterasi yang cepat, kontrol profil yang presisi, dan investasi awal yang rendah. |
Campuran volume tinggi dan rendah | Kombinasi / Hibrida | Menyeimbangkan efisiensi untuk volume yang dijalankan dengan fleksibilitas untuk prototipe atau lot kecil. |
Kesimpulan pelanggan: Gunakan tabel ini untuk dengan cepat mencocokkan kebutuhan produksi Anda dengan jenis oven yang tepat, menghindari ketidaksesuaian yang merugikan dan memastikan hasil dan efisiensi yang optimal.
Untuk panduan lebih rinci mengenai memilih oven reflow yang ideal untuk lini produksi SMT Anda, lihat panduan kami tentang cara memilih oven reflow yang tepat untuk lini produksi SMT..
Untuk fasilitas yang memproduksi ratusan atau ribuan papan setiap hari, oven reflow inline memberikan konsistensi dan hasil yang diperlukan untuk memenuhi tenggat waktu pengiriman dan mengendalikan biaya. Carilah model dengan zona pemanasan yang memadai, kemampuan nitrogen opsional, dan integrasi yang lancar dengan sistem pick-and-place, SPI, dan AOI.
Oven reflow batch ideal untuk laboratorium, toko prototipe, dan produsen campuran tinggi. Jejaknya yang ringkas, pemanasan yang seragam, dan perubahan resep yang cepat mendukung iterasi yang cepat tanpa investasi modal yang besar, menjadikannya sempurna untuk penelitian dan pengembangan atau penggantian produk yang sering.
Beberapa operasi mendapat manfaat dari penggunaan oven inline dan batch atau investasi bertahap. Evaluasi ROI dengan membandingkan perolehan hasil, peningkatan hasil, pengurangan pengerjaan ulang, dan penghematan energi dengan biaya pembelian dan penyiapan awal. Penyedia SMT yang berpengalaman, seperti ICT, dapat membantu menilai lini produk Anda dan merekomendasikan solusi yang selaras dengan kebutuhan produksi saat ini dan masa depan.
Oven reflow inline unggul dalam produksi SMT bervolume tinggi, menghasilkan hasil yang unggul, kualitas yang dapat diulang, dan integrasi yang lancar dengan jalur otomatis.
Oven reflow batch unggul dalam skenario batch kecil, campuran tinggi, atau pembuatan prototipe, menawarkan fleksibilitas, kontrol suhu yang presisi, dan biaya awal yang lebih rendah.
Faktor-faktor seperti stabilitas suhu, waktu pergantian, konsumsi energi, dan integrasi jalur semuanya berdampak pada hasil, efisiensi, dan total biaya kepemilikan.
Menyelaraskan jenis oven dengan volume produksi aktual dan bauran produk sangat penting untuk memaksimalkan efisiensi, meminimalkan kerusakan, dan meningkatkan ROI.
Dukungan profesional penting: Perusahaan seperti ICT menyediakan solusi SMT terpadu, membantu produsen mengevaluasi lini produksi dan menerapkan strategi reflow yang optimal untuk mencapai hasil penyolderan bebas timah dengan hasil tinggi, hemat biaya, dan andal.
