Dalam manufaktur SMT modern, sebagian besar masalah kualitas tidak berasal dari penempatan komponen atau reflow. Mereka memulainya jauh lebih awal—pada tahap pencetakan pasta solder. Cacat pemeriksaan pasta solder sering kali merupakan sinyal pertama yang terlihat bahwa proses SMT tidak terkendali, bahkan ketika proses hilir masih tampak stabil.
Inspeksi Pasta Solder (SPI) memainkan peran unik dalam jalur SMT karena merupakan gerbang kualitas kuantitatif sepenuhnya yang paling awal. Tidak seperti AOI atau pengujian fungsional, yang mendeteksi cacat setelah nilai ditambahkan ke papan, SPI mengevaluasi apakah dasar proses perakitan sudah benar sebelum komponen ditempatkan. Ketika cacat pemeriksaan pasta solder diabaikan atau disalahartikan, produsen sering kali mengalami serangkaian masalah hilir seperti batu nisan, sambungan solder yang tidak memadai, penghubung solder, dan rongga BGA.
Dalam manufaktur elektronik dengan keandalan tinggi, SPI tidak lagi diperlakukan sebagai langkah inspeksi sederhana. Produsen otomotif, industri, dan EMS semakin banyak menggunakan cacat inspeksi pasta solder sebagai indikator utama kinerja hasil, daripada menunggu kegagalan di AOI atau uji fungsional. Pergeseran ini mencerminkan pergerakan yang lebih luas menuju pengendalian proses SMT berbasis data.
Untuk memahami sepenuhnya mengapa cacat inspeksi pasta solder terjadi—dan mengapa hal tersebut sangat penting—penting untuk terlebih dahulu memahami cara kerja mesin inspeksi pasta solder di seluruh lini produksi SMT modern. Pemahaman yang jelas tentang prinsip-prinsip SPI, logika pengukuran, dan integrasi sistem membantu menjelaskan mengapa banyak cacat berasal pada tahap pencetakan dan bukan pada proses selanjutnya.
Artikel ini berfokus pada cacat pemeriksaan pasta solder yang paling umum di SMT, menjelaskan akar penyebabnya, dan—yang paling penting—menyediakan metode praktis untuk memperbaikinya di lingkungan produksi nyata.

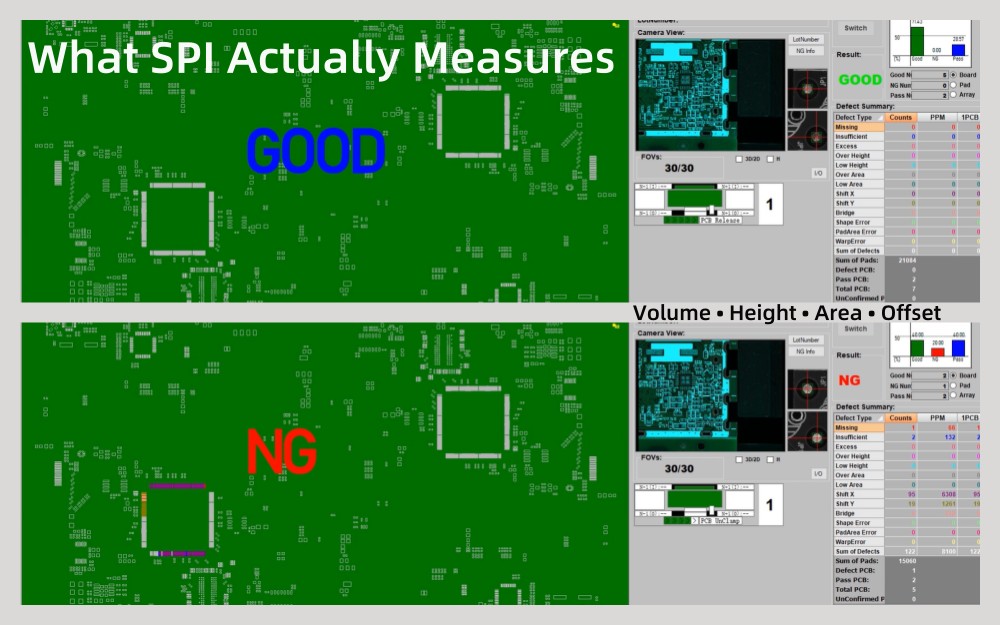

Cacat pemeriksaan pasta solder mengacu pada penyimpangan yang terdeteksi selama pengukuran SPI yang menunjukkan pengendapan pasta solder yang tidak tepat pada bantalan PCB. Penyimpangan ini tidak terbatas pada kegagalan pencetakan yang terlihat jelas. Dalam praktiknya, banyak cacat SPI yang berada dalam batas toleransi namun masih menimbulkan risiko serius terhadap hasil dan keandalan jangka panjang.
Parameter SPI yang umum meliputi volume pasta solder, tinggi, luas, offset, dan konsistensi bentuk. Suatu cacat dapat ditandai ketika salah satu parameter ini menyimpang dari garis dasar yang diharapkan atau menunjukkan variasi yang tidak normal di beberapa papan. Yang penting, cacat SPI harus dilihat sebagai indikator proses dan bukan sekadar hasil lulus-atau-gagal.
Misalnya, pengurangan volume pasta secara bertahap selama proses produksi mungkin tidak langsung memicu alarm NG. Namun, ini sering kali menandakan penyumbatan stensil, degradasi pasta solder, atau parameter pencetakan yang tidak stabil. Memperlakukan SPI sebagai alat statistik dan berbasis tren sangat penting untuk pengendalian kerusakan yang efektif.
Proses pencetakan pasta solder menentukan jumlah dan geometri solder yang tersedia untuk setiap sambungan. Setelah komponen ditempatkan dan dialirkan ulang, menjadi tidak mungkin untuk menambahkan solder jika ada yang hilang atau menghilangkan solder jika berlebihan tanpa pengerjaan ulang.
Akibatnya, cacat SPI merupakan salah satu indikator kehilangan hasil yang paling awal dan paling akurat. Pasta solder yang tidak mencukupi menyebabkan sambungan lemah atau terbuka, pasta yang berlebihan meningkatkan risiko penghubung, dan ketidaksejajaran pasta menyebabkan cacat tidak basah atau cacat head-in-pillow—terutama pada paket fine-pitch dan BGA.
Dari perspektif kualitas dan biaya, perbaikan masalah pada tahap SPI jauh lebih efisien daripada memperbaiki kerusakan setelah proses reflow. Penyesuaian tunggal yang digerakkan oleh SPI dapat mencegah lusinan kerusakan hilir.

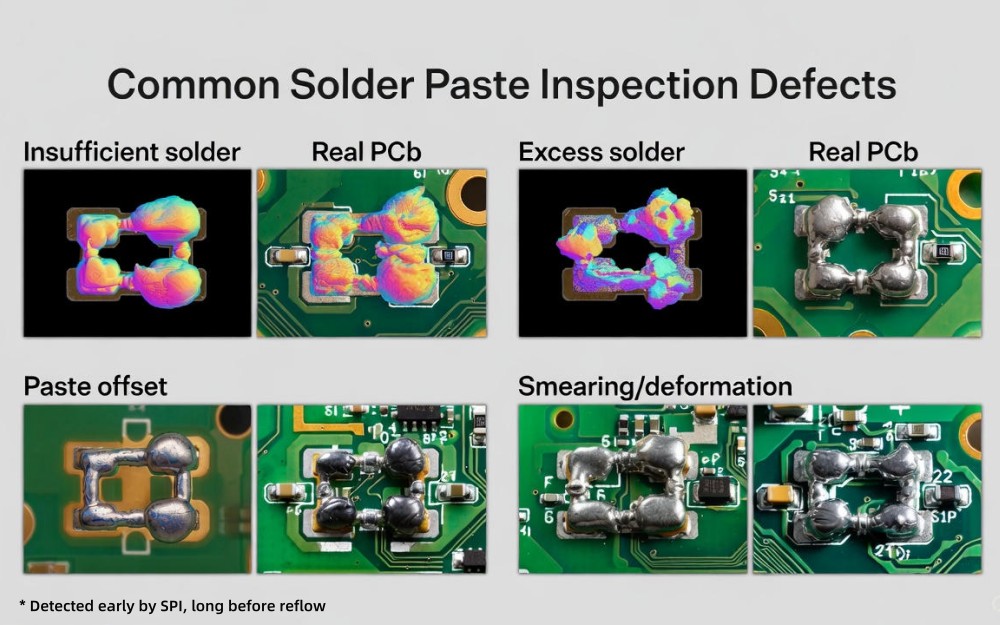

Bagian ini menguraikan cacat inspeksi pasta solder yang paling sering ditemui, dengan fokus pada bagaimana cacat tersebut muncul dalam data SPI, mengapa hal tersebut terjadi, dan risiko apa yang ditimbulkannya.
Pasta solder yang tidak mencukupi adalah salah satu cacat SPI yang paling umum dan paling kritis. Dalam sistem SPI, biasanya muncul sebagai volume rendah, ketinggian berkurang, atau pengisian aperture tidak lengkap.

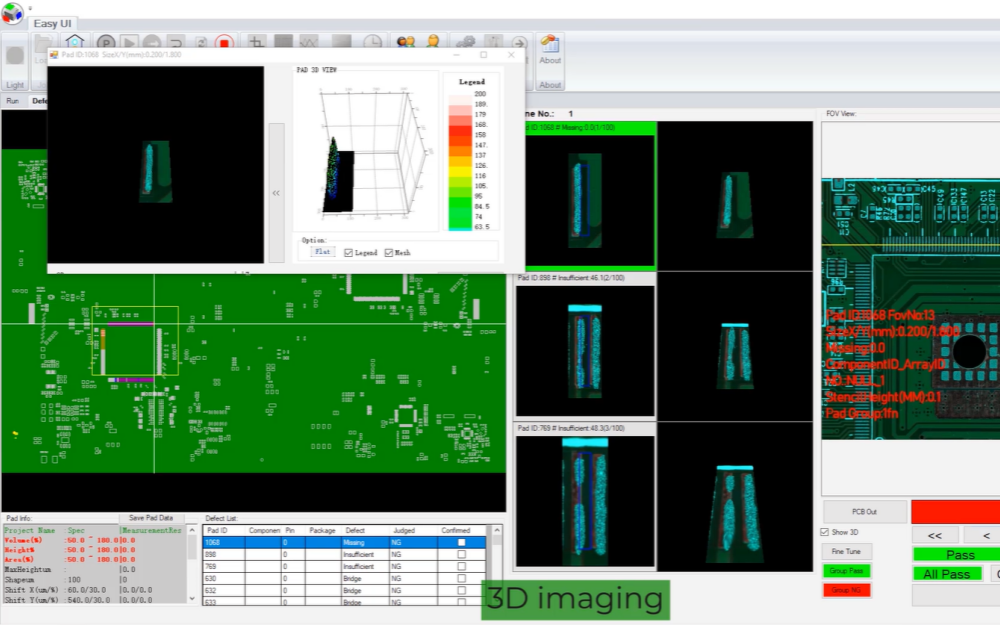

Akar penyebab umum termasuk ketebalan stensil yang tidak tepat, lubang yang tersumbat atau aus, tekanan alat pembersih karet yang tidak memadai, dan aktivitas pasta solder yang menurun. Faktor lingkungan seperti kelembapan rendah atau kondisi penyimpanan pasta yang tidak tepat dapat memperburuk masalah ini.
Dari perspektif SPI, kekurangan pasta sering kali muncul sebagai tren penurunan yang konsisten dan bukan kegagalan acak. Jika tidak diperbaiki, hal ini akan menyebabkan sambungan terbuka, sambungan solder lemah, dan kegagalan pengujian fungsional.
Pasta solder berlebih mungkin tampak lebih kecil risikonya dibandingkan pasta solder yang tidak mencukupi, namun sering kali menyebabkan kerusakan yang lebih parah. SPI mengidentifikasi kelebihan pasta melalui peningkatan volume dan pengukuran tinggi, terkadang disertai dengan bentuk pasta yang terdistorsi.
Pasta solder berlebih biasanya disebabkan oleh lubang stensil yang terlalu besar, tekanan alat pembersih karet yang berlebihan, atau kemerosotan pasta. Dalam desain dengan kepadatan tinggi, bahkan kelebihan volume kecil pun dapat secara signifikan meningkatkan risiko penghubungan solder selama reflow.
Data SPI memungkinkan para insinyur membedakan antara kelebihan lokal yang disebabkan oleh desain bukaan dan kelebihan sistemik yang disebabkan oleh parameter pencetakan—sesuatu yang tidak dapat dicapai dengan inspeksi visual saja.
Offset pasta solder terjadi ketika endapan pasta tidak sejajar dengan bantalan PCB. Sistem SPI mendeteksi cacat ini melalui analisis offset XY dan pengukuran deviasi centroid.
Penyebab umum termasuk penyelarasan papan yang tidak akurat, pergeseran stensil, penjepitan yang tidak stabil, atau lengkungan PCB. Dalam aplikasi fine-pitch dan mikro-BGA, offset kecil sekalipun dapat mengakibatkan keruntuhan solder yang tidak merata atau pembasahan yang tidak memadai.
SPI sangat berharga di sini karena dapat membedakan ketidakselarasan yang sebenarnya dari ilusi visual yang mungkin tampak dapat diterima oleh operator di lantai produksi.
Cacat noda dan deformasi bentuk sering kali dianggap remeh karena tidak selalu memicu alarm berbasis volume. Sistem SPI mendeteksi masalah ini dengan menganalisis geometri tempel, definisi tepi, dan distribusi ketinggian.
Penyebab umumnya termasuk sudut alat pembersih yg terbuat dr karet yang salah, kecepatan pencetakan yang berlebihan, reologi pasta yang buruk, atau stensil yang terkontaminasi. Cacat ini sering mengakibatkan pembasahan solder yang tidak konsisten dan penyebaran solder yang tidak dapat diprediksi selama proses reflow.
Banyak cacat pemeriksaan pasta solder yang sulit dinilai dengan mata. Deposit mungkin tampak dapat diterima secara visual namun masih berada di luar batas proses stabil bila diukur secara kuantitatif.
Inilah sebabnya mengapa alarm SPI kadang-kadang dianggap 'terlalu sensitif.' Pada kenyataannya, SPI tidak mendeteksi cacat lebih awal karena sistemnya lebih ketat—ia mendeteksi cacat lebih awal karena mengukur apa yang tidak bisa dilakukan mata manusia. Memahami perbedaan ini sangat penting untuk penerapan SPI yang efektif.
Desain stensil memiliki dampak langsung dan terukur terhadap efisiensi transfer pasta solder. Ukuran bukaan, bentuk, pelapis dinding, dan rasio luas semuanya memengaruhi seberapa konsisten pasta dilepaskan.
Desain stensil yang buruk sering kali mengakibatkan cacat SPI yang sistematis seperti volume rendah atau variasi tinggi pada seluruh bantalan. Data SPI memberikan umpan balik obyektif yang membantu para insinyur memvalidasi desain stensil sebelum cacat menyebar ke produksi massal.
Sifat pasta solder seperti viskositas, kandungan logam, dan aktivitas fluks memainkan peran utama dalam kinerja pencetakan. Suhu penyimpanan yang tidak tepat, waktu pemanasan yang tidak mencukupi, atau waktu pembukaan yang berlebihan sering kali menyebabkan cacat SPI.
Permasalahan terkait material sering kali muncul di SPI sebagai peningkatan variasi, bukan kegagalan mendadak. Tanpa analisis tren SPI, masalah ini sering salah didiagnosis sebagai masalah peralatan.
Parameter pencetakan utama meliputi tekanan alat pembersih karet, kecepatan pencetakan, kecepatan pemisahan, dan jarak snap-off. Setiap parameter mempengaruhi deposisi pasta secara berbeda.
SPI memungkinkan para insinyur untuk mengoptimalkan parameter ini berdasarkan data kuantitatif, bukan berdasarkan uji coba-coba. Ketika penyesuaian dipandu oleh tren SPI, tingkat kerusakan turun secara signifikan dan stabilitas proses meningkat.

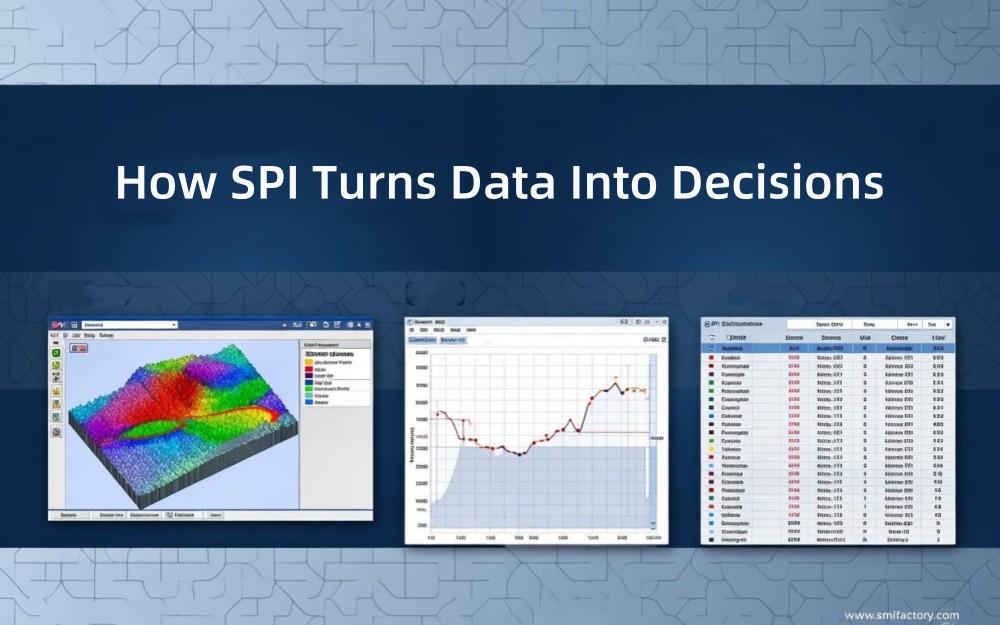

Sistem SPI modern menggunakan teknologi pengukuran 3D untuk mengevaluasi volume, tinggi, dan luas pasta solder. Volume biasanya merupakan metrik yang paling penting karena berkorelasi langsung dengan pembentukan sambungan solder.
Pengukuran tinggi dan luas memberikan wawasan tambahan tentang distribusi pasta dan konsistensi bentuk. Bersama-sama, metrik ini membentuk gambaran lengkap tentang kualitas pasta yang tidak dapat dicapai melalui inspeksi 2D.
Tidak semua alarm SPI mewakili masalah proses yang sebenarnya. Panggilan palsu sering kali diakibatkan oleh pengaturan dasar yang tidak tepat, papan referensi yang tidak konsisten, atau pengaturan toleransi yang terlalu agresif untuk kemampuan proses sebenarnya.
Memahami proses pemeriksaan SPI di jalur SMT sangat penting untuk membedakan cacat nyata dari kebisingan pengukuran. Penyiapan SPI terstruktur—yang mencakup validasi papan emas, definisi dasar, dan pemantauan tren berbasis SPC—memastikan bahwa SPI berfungsi sebagai alat kontrol proses yang andal dan bukan sebagai sumber alarm yang tidak perlu.
Salah satu kesalahan umum adalah memperlakukan SPI sebagai sistem pencarian cacat (defect hunter) dan bukan sebagai mekanisme pembangunan dasar (baseline). Jalur SMT yang stabil tidak ditentukan oleh tidak adanya alarm, namun oleh distribusi data yang konsisten dan perilaku proses yang dapat diprediksi.

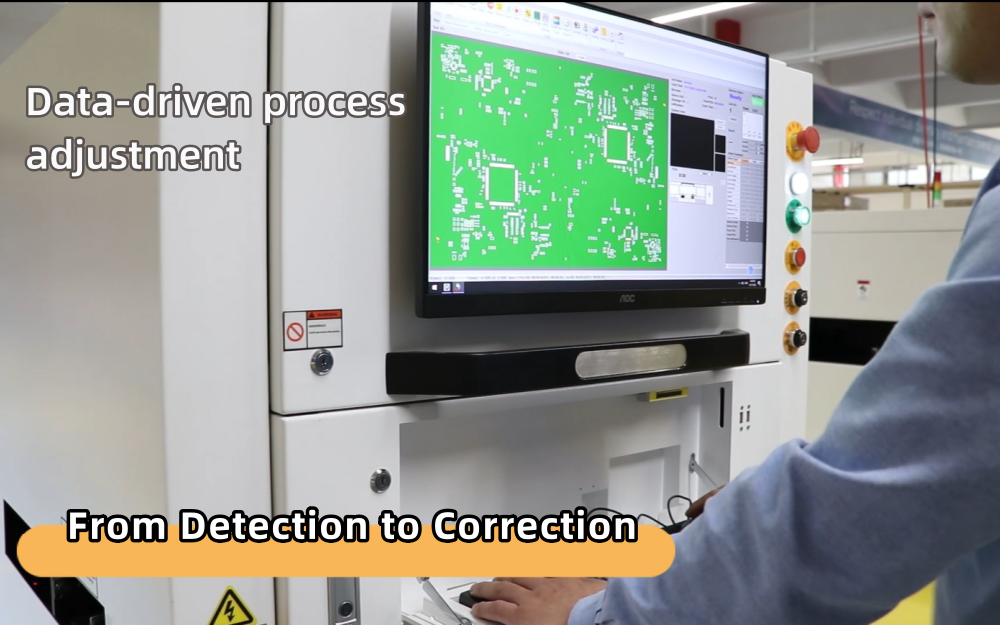

Memperbaiki cacat SPI dimulai dengan penyesuaian proses yang terkontrol dan berdasarkan data. Perubahan pada tekanan alat pembersih yg terbuat dr karet, kecepatan pencetakan, atau parameter pemisahan harus dipandu oleh tren SPI, bukan alarm terisolasi.
Penyesuaian bertahap yang diikuti dengan verifikasi SPI langsung memungkinkan para insinyur mengonfirmasi perbaikan sebelum kerusakan menyebar ke hilir.
Stabilitas peralatan sangat penting untuk hasil SPI yang akurat. Akurasi penyelarasan printer, kemampuan pengulangan pemasangan stensil, dan kalibrasi SPI semuanya memengaruhi keandalan pemeriksaan.
Kalibrasi rutin dan pemeliharaan preventif memastikan bahwa data SPI mencerminkan kondisi proses yang sebenarnya, bukan penyimpangan peralatan.
Strategi pencegahannya meliputi pembersihan stensil secara rutin, penanganan pasta solder yang terkontrol, dan pemantauan tren SPI secara terus menerus. Ketika SPI diintegrasikan ke dalam perencanaan pemeliharaan preventif, kekambuhan kerusakan akan menurun secara signifikan.
Data SPI dapat dikorelasikan dengan hasil AOI dan sinar-X untuk membentuk model kualitas prediktif. Misalnya, volume pasta rendah yang konsisten pada bantalan BGA sering kali berkorelasi dengan cacat berkemih atau cacat kepala di bantal yang terdeteksi setelah proses reflow.
Di jalur SMT tingkat lanjut, umpan balik SPI digunakan untuk memicu tindakan perbaikan atau pemeliharaan preventif sebelum kerusakan muncul di hilir. Pendekatan loop tertutup ini mengubah SPI dari alat inspeksi pasif menjadi sistem kontrol proses aktif.
Di berbagai lingkungan produksi SMT, produsen telah mencapai peningkatan hasil yang terukur dengan merestrukturisasi strategi SPI mereka. Dengan mengoptimalkan penempatan SPI, menyempurnakan parameter, dan melatih operator untuk menafsirkan data dengan benar, tingkat kerusakan dapat dikurangi tanpa menambah waktu inspeksi.
Kasus-kasus ini menunjukkan bahwa efektivitas SPI lebih bergantung pada integrasi sistem dan pemahaman proses dibandingkan spesifikasi mesin individual.
Lokasi SPI dalam jalur SMT menentukan cacat mana yang dapat dideteksi secara dini dan diperbaiki secara efisien. Penempatan SPI yang tepat meminimalkan pengerjaan ulang dan meningkatkan stabilitas proses secara keseluruhan.
Produksi campuran tinggi dan bervolume rendah memerlukan pemrograman SPI yang fleksibel, sedangkan lini produksi bervolume tinggi dan otomotif memprioritaskan stabilitas dan konsistensi data. Memilih kemampuan SPI berdasarkan persyaratan produksi sangat penting untuk kesuksesan jangka panjang.
Mengontrol cacat inspeksi pasta solder bukan berarti menambahkan lebih banyak langkah inspeksi—ini adalah tentang merancang jalur SMT sehingga cacat dapat dicegah, dideteksi sejak dini, dan diperbaiki secara sistematis.
ICT mendekati SPI dari perspektif garis SMT penuh dibandingkan memperlakukannya sebagai mesin yang berdiri sendiri. Selama perencanaan lini SMT, ICT mengevaluasi jenis produk, kepadatan komponen, volume produksi, dan target kualitas untuk menentukan bagaimana SPI harus berinteraksi dengan printer, mesin penempatan, dan sistem inspeksi hilir.
Selain pemilihan peralatan, ICT mendukung pelanggan dengan pengaturan proses, definisi parameter SPI, dan pelatihan operator. Hal ini memastikan data SPI diinterpretasikan dengan benar dan digunakan untuk optimalisasi proses alih-alih menghasilkan panggilan palsu yang tidak perlu.
Dengan membantu produsen memperlakukan SPI sebagai alat pengambilan keputusan dan bukan sebagai gerbang inspeksi sederhana, ICT memungkinkan pelanggan mengubah cacat inspeksi pasta solder menjadi wawasan yang dapat ditindaklanjuti sehingga meningkatkan stabilitas jalur SMT secara keseluruhan.
Cacat inspeksi pasta solder bukan sekadar hasil inspeksi—tetapi merupakan peringatan awal ketidakstabilan proses. Jika dipahami dan dikelola dengan benar, SPI menjadi salah satu alat paling ampuh untuk meningkatkan hasil dan keandalan dalam manufaktur SMT.
Dengan berfokus pada akar permasalahan, memanfaatkan umpan balik SPI, dan mengintegrasikan inspeksi ke dalam strategi kualitas loop tertutup, produsen dapat beralih dari koreksi cacat reaktif ke pengendalian proses proaktif. Bagi produsen yang mencari produksi SMT yang stabil dan terukur, mengendalikan cacat pemeriksaan pasta solder adalah salah satu titik awal yang paling efektif.
1. Apa cacat pemeriksaan pasta solder yang paling umum?
Pasta solder yang tidak mencukupi adalah cacat SPI yang paling sering diamati dan penyebab utama sambungan solder terbuka.
2. Dapatkah SPI menghilangkan cacat penyolderan seluruhnya?
SPI tidak dapat menghilangkan cacat dengan sendirinya, namun secara signifikan mengurangi tingkat cacat bila digunakan sebagai bagian dari proses loop tertutup.
3. Seberapa sering parameter SPI harus ditinjau?
Parameter SPI harus ditinjau setiap kali material, desain, atau kondisi lingkungan berubah.
4. Apakah SPI diperlukan untuk produksi SMT bervolume rendah?
Ya. Bahkan dalam produksi volume rendah, SPI memberikan wawasan berharga mengenai stabilitas proses dan membantu mencegah pengerjaan ulang yang mahal.
Jika Anda merencanakan jalur SMT baru atau ingin menstabilkan proses yang sudah ada, strategi SPI yang dirancang dengan baik sering kali merupakan cara tercepat untuk mengurangi kerusakan—jangan ragu untuk mendiskusikan permohonan Anda dengan tim ICT.
