TIK-8200 |Mesin Inspeksi Otomatis Xray PCB Jalur SMT (AXI)

Bagikan ke:

I.C.T-8200 |Mesin Inspeksi Otomatis Xray PCB Jalur SMT (AXI)

Mesin Inspeksi Otomatis I.C.T Smt Line Pcb Xray (AXI) I.C.T-8200.
Beli dengan mitra terpercaya Anda!I.C.T membawa pengalaman 26 tahun di industri SMT.
Sorotan: Instalasi dan pelatihan di tempat Tersedia, Layanan Pelanggan 24/7.Tenaga Ahli yang Sangat Terlatih. Akurat dan ekonomis.Kit DIY yang dipandu penglihatan.Mudah Untuk Dirakit.Perangkat Lunak Sumber Terbuka.

Model:
I.C.T-8200
Merek:
I.C.T
Kode:
X-RAY machine

Status ketersediaan:

Kuantitas:



Menanyakan Tambahkan ke Keranjang

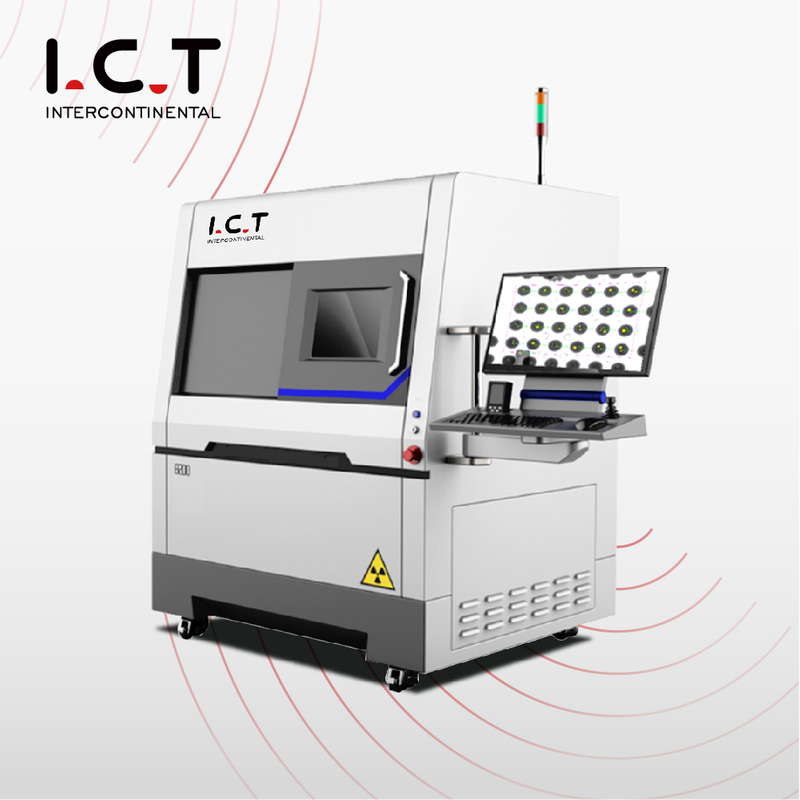

I.C.T-8200 |Mesin Inspeksi Otomatis Xray PCB Jalur SMT (AXI)

Ringkasan

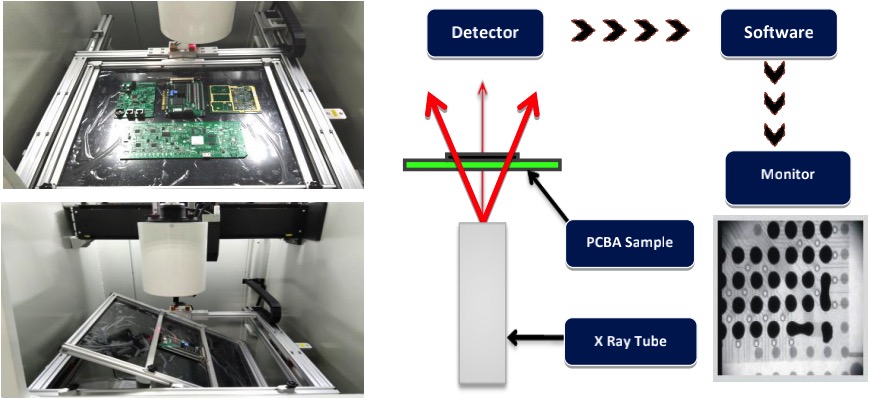

Pemeriksaan Sinar-X Otomatis

Pengenalan I.C.T-8200 Sinar-X:

Mesin I.C.T-8200 dirancang untuk memberikan pencitraan x-ray resolusi tinggi terutama untuk industri elektronik.Sistem serbaguna ini efektif untuk banyak aplikasi dalam proses pembuatan PCB.Ini termasuk BGA, CSP, QFN, Flip Chip, COB dan berbagai komponen SMT.

I.C.T-8200 adalah alat pendukung yang kuat untuk pengembangan proses, pemantauan proses, dan penyempurnaan operasi pengerjaan ulang.

Didukung dengan antarmuka perangkat lunak yang kuat dan mudah digunakan, I.C.T-8200 mampu menjawab kebutuhan pabrik volume kecil dan besar.

Fitur:

1. Tabung sinar-X tertutup 90kV 5µm, penguat gambar 4/2' dengan kamera CCD 2 mega piksel

2. Stasiun kerja multi-fungsi dengan kemiringan ±60° dan gerakan multi-sumbu XY

3. Tabung sinar-X & detektor otomatis mengangkat dan menurunkan, dengan sistem penentuan posisi titik target yang nyaman

4. Sistem pemrosesan gambar DXI multi-fungsi, deteksi yang dapat diprogram CNC

5. Maks.area pemuatan 510mm*420mm, maks.area inspeksi 435mm*385mm, dengan Pembesaran 600X

Pemeriksaan Sinar-X Otomatis

Aplikasi:

SMT, BGA, CSP, Flip Chip, Deteksi LED, Semikonduktor, Komponen Pengemasan, Industri Baterai, Komponen Elektronik, Suku Cadang Otomotif, Foto-volta, Aluminium Die-casting, Cetakan Plastik.Keramik, industri khusus lainnya.

Kawat IC

BGA Kosong

Komponen

Konektor/Kabel

Barang	Model	I.C.T-8200
Tabung Sinar-X	Maks.Tegangan, Tipe	90kV, Tertutup
	Konsumsi daya	8W
	Ukuran Titik Fokus	5 mikron
	Rentang gerak (Atas dan Bawah)	150mm
	Pembesaran	600X
Detektor	Penguat	4'/2' (FPD Opsional)
	Resolusi	77/110 LP/cm
	Kamera	2 Mega Piksel CCD
	Rentang gerak (Atas dan Bawah)	290mm
Komputer Sistem	Sistem operasi	PC Industri, Win 7, Prosesor i7
Komputer Sistem	Memantau	LCD 22'.
Perangkat lunak	Antarmuka pengguna	Sistem pemrosesan gambar DXI multi-fungsi I.C.T
Platform Kerja	Maks.Daerah Pemuatan	510mm×420mm
	Maks.Daerah Inspeksi	435mm×385mm
	Maks.Memuat Berat	10kg
	Kontrol Gerakan	Joystick, Mouse dan Keypad
	Sudut Kemiringan Meja	±60°
Navigasi	Kamera	Kamera HD, titik Laser
Fitur Peralatan	Sumber Daya listrik	AC 110~220V (±10%) 50Hz, 1,0kW
	Dimensi Garis Besar	1080(L)×1180(T)×1730(T)mm
	Berat Sistem	1150kg
