TIK-7900
I.C.T
X-RAY machine
| Kuantitas: | |
|---|---|
| Mesin Inspeksi Sinar-X PCB ICT X-7900
ICT X-7900 adalah Mesin SMT Inspeksi Xray PCB offline berkinerja tinggi yang dibuat untuk pabrik SMT modern. Ini dengan cepat mengungkapkan kekosongan BGA, sambungan dingin, retakan, solder yang hilang, masalah ikatan kawat, dan kontaminan internal yang tidak dapat dilihat oleh AOI normal. Dengan pembesaran sistem 1000×, observasi kemiringan 60°, analisis rongga sekali klik, dan pemrograman CNC lengkap, operator mendapatkan hasil yang jernih dan dapat diulang hampir tanpa pelatihan. Mesin inspeksi xray PCB ini tetap sangat aman pada <1 µSv/jam dan memiliki sertifikasi CE, ISO9001, dan RoHS.
| Fitur

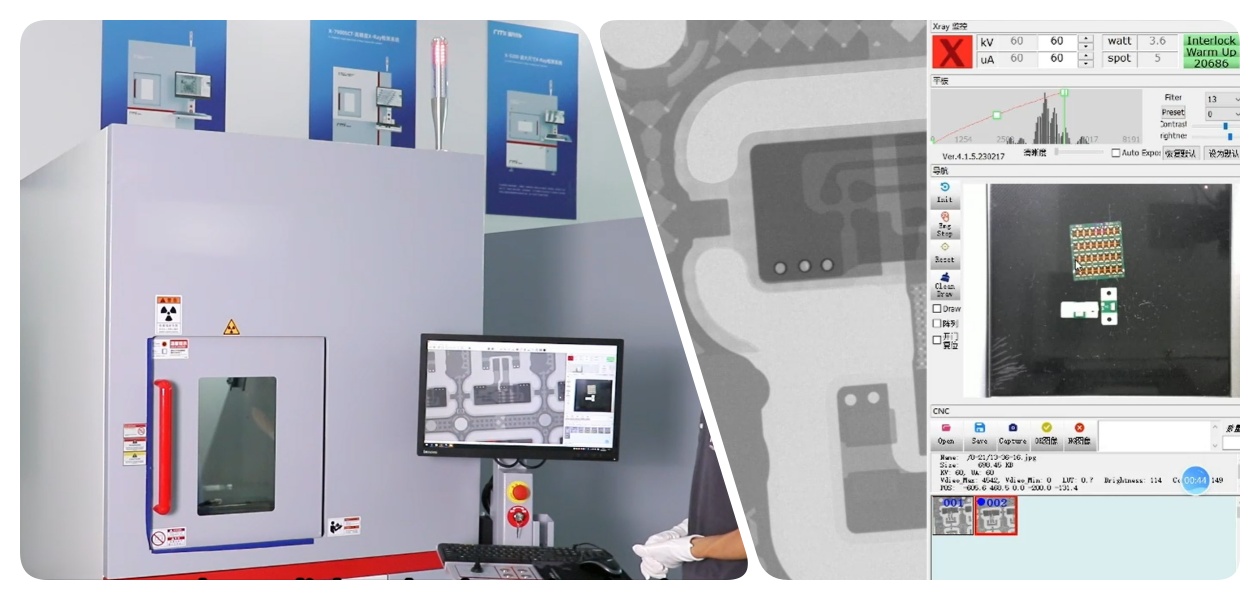

Inti dari Mesin SMT Inspeksi Xray PCB ini adalah detektor panel datar digital resolusi tinggi 1536×1536 ditambah tabung sinar X tertutup Hamamatsu premium dari Jepang. Koreksi waktu nyata dan penguatan yang dapat disesuaikan menghasilkan gambar bola solder kecil dan kabel emas yang sangat tajam. Pendinginan internal dan pemantauan suhu menjaga semuanya tetap stabil selama penggunaan jangka panjang. Insinyur SMT menyukai bagaimana Mesin Inspeksi Xray Smt Pcb ini mengubah pemeriksaan internal yang rumit menjadi keputusan yang sederhana dan andal di setiap shift.

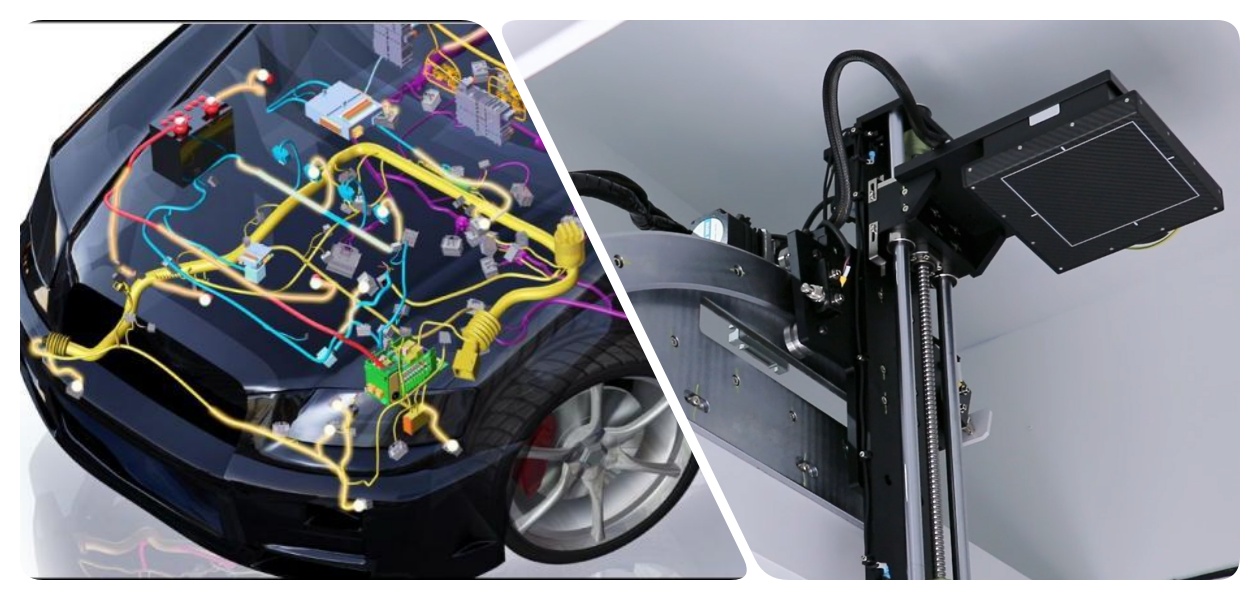

Atur sekali dan saksikan Mesin SMT Inspeksi Xray PCB memindai ratusan papan secara otomatis menggunakan jalur CNC atau mode array. Pemrograman klik mouse, perlindungan anti-tabrakan, dan pergerakan XYZ yang mulus membuat pengaturan menjadi mudah. Detektor kemiringan 60° menangkap cacat dari setiap sudut. Sempurna untuk PCBA volume tinggi, baterai lithium, otomotif, dan saluran LED yang menuntut kecepatan dan tidak ada jalan keluar. Mesin inspeksi xray PCB ini meningkatkan throughput tanpa mengorbankan akurasi..
Cukup tekan satu tombol dan Mesin SMT Inspeksi Xray PCB langsung menghitung ukuran gelembung, laju kekosongan, dan tinggi pendakian solder. Simulasi warna membuat masalah muncul di layar sehingga operator dapat mendeteksi masalah dalam hitungan detik. Dikombinasikan dengan kontrol joystick intuitif dan navigasi visual, ini mengubah pemeriksaan kualitas yang sulit menjadi panggilan cepat lolos/gagal. Pabrik di seluruh dunia mempercayai Mesin Inspeksi Xray Smt Pcb ini untuk memenuhi standar IPC yang ketat setiap hari.
| Spesifikasi
| Barang | Model | TIK X-7900 |
| Tabung Sinar-X | Jenis | Sumber sinar-X mikrofokus target reflektif tertutup |
| Voltase | 130kV | |
| Arus listrik | 300uA | |
| Ukuran titik fokus | 3μm | |
| Daya masukan maksimum | 39W | |
| Sudut pancaran sinar-X (kerucut) | 105 derajat | |
| Jarak dari fokus ke objek | 10mm | |
| Panel datar | Daerah pencitraan | 160mm*160mm |
| Ukuran satuan fotosensitif | 85μm | |
| Resolusi | 1644*1648 piksel | |
| Sudut kemiringan detektor | 0-60° | |
| Kecepatan bingkai gambar (1×1) | 30fps | |
| Platform | Maks. Ukuran pemuatan | 540mm*540mm |
| Maks. Daerah inspeksi | 510mm*510mm | |
| Maks. Memuat berat | 10kg | |
| Rotasi platform | Rotasi platform 360° (Opsional) | |
| Mesin | Lembar timah bagian dalam | Pelat timah setebal 5 mm (radiasi isolasi) |
| Dimensi | 1110mm(P)*1350mm(L)*2000mm(T) | |
| Berat | 1050KG | |
| Komputer | Monitor LCD layar lebar 24 inci/prosesor I5/4G memori/hard disk 250G | |
| Kekuatan | AC110/220V, 10A, 1300W |
* TIK terus bekerja pada kualitas dan kinerja, spesifikasi dan penampilan dapat diperbarui tanpa pemberitahuan khusus.
| Daftar Peralatan Jalur SMT
Lini Produksi PCBA Berkualitas Tinggi ICT dilengkapi peralatan canggih untuk perakitan PCB yang efisien dan tepat. Jalur SMT yang sepenuhnya otomatis mencakup loader, printer otomatis untuk aplikasi pasta solder yang akurat, mesin pick-and-place untuk penempatan komponen yang presisi, oven reflow untuk penyolderan yang andal, dan sistem AOI untuk pemeriksaan cacat menyeluruh. Lini Produksi PCBA Berkualitas Tinggi ini memastikan kelancaran pengoperasian, keandalan tinggi, dan perakitan SMT berbiaya rendah, memenuhi beragam kebutuhan industri.
| Kisah Sukses Pelanggan
Video kami memandu Anda melalui desain eksterior yang ramping dan nilai jual utama Mesin SMT Inspeksi Xray PCB ICT X-7900. Ini membuka pintu untuk memperlihatkan tabung Hamamatsu premium dan detektor digital di dalamnya. Kemudian menampilkan pengoperasian langsung: pemindaian batch otomatis papan PCBA, pengukuran kekosongan instan, tampilan sambungan BGA dengan kemiringan 60° yang mulus, dan pencitraan sejernih kristal dalam kondisi pabrik sebenarnya. Pelanggan melihat dengan tepat betapa cepat dan mudahnya deteksi cacat.
| Pelatihan & Dukungan Profesional
ICT memberikan dukungan lengkap untuk setiap Mesin SMT Inspeksi Xray PCB. Teknisi kami menangani pemasangan di lokasi secara profesional, pelatihan operator terperinci, dan kalibrasi cepat. Suku cadang 24/7, diagnostik jarak jauh, dan pembaruan perangkat lunak gratis seumur hidup menjaga waktu henti hampir nol. Rencana pemeliharaan rutin dan pusat layanan global menjamin alat berat Anda berfungsi seperti baru selama bertahun-tahun. Kami memastikan Anda mendapatkan nilai maksimal sejak hari pertama.
| Pujian Pelanggan
Pelanggan terus memberi tahu kami betapa mereka menyukai teknisi kami yang tanggap cepat dan peralatan yang kokoh. Mereka memuji gambar yang tajam, pengoperasian yang mudah, kemasan ekspor antipeluru, dan dukungan teknis secepat kilat dari Mesin SMT Inspeksi Xray PCB. Banyak yang mengatakan layanan kami yang ramah dan kinerja yang dapat diandalkan menjadikan mereka mitra ICT jangka panjang. Ulasan bintang lima terus berdatangan!
| Sertifikasi kami
Setiap Mesin SMT Inspeksi Xray PCB ICT memiliki sertifikasi radiasi CE, RoHS, ISO9001, AERB, dan berbagai paten inovasi. Tanda-tanda yang dihormati secara global ini membuktikan dedikasi kami terhadap keselamatan, kepedulian lingkungan, dan teknologi mutakhir. Pabrik-pabrik di Eropa, AS, dan Asia menerimanya tanpa ragu ketika menyetujui peralatan baru untuk lini SMT mereka.
| Tentang ICT dan Pabrik Kami
Sejak tahun 2012, ICT telah berkembang pesat dengan kampus penelitian dan pengembangan kami seluas 12.000 m² di Dongguan, Tiongkok. Hampir 90 anggota tim dan 20 insinyur merancang, membangun, dan menguji setiap alat berat secara ketat di bawah sistem kualitas yang ketat. Kami telah melayani lebih dari 1.600 pelanggan di 72 negara dengan solusi SMT yang lengkap. Bermitralah dengan ICT dan bergabunglah dengan pemimpin global yang terbukti fokus pada kesuksesan Anda.
