| Mesin Router SMT PCBA Inline untuk Depaneling Presisi
Mesin Router SMT PCBA Inline ICT IR350 menghasilkan pemotongan presisi tinggi untuk panel PCBA yang kompleks. Dirancang untuk industri yang menuntut seperti elektronik otomotif, ponsel pintar, peralatan medis, dan ruang angkasa, router PCB canggih ini memastikan pemisahan papan yang bersih dan bebas stres. Desain platform ganda yang kokoh dan sistem kontrol cerdas memungkinkan produksi berkelanjutan dengan tetap menjaga toleransi yang ketat. Dengan kecepatan pemotongan hingga 100mm/s dan presisi pengulangan ±0,01mm, alat berat ini membantu produsen meningkatkan hasil, mengurangi cacat, dan memenuhi persyaratan kualitas yang ketat. Baik menangani papan tipis 0,5 mm atau panel lebih tebal hingga 4,0 mm, mesin router SMT PCBA ini memberikan kinerja yang konsisten dan andal yang diminta oleh lini produksi elektronik modern.
| Fitur

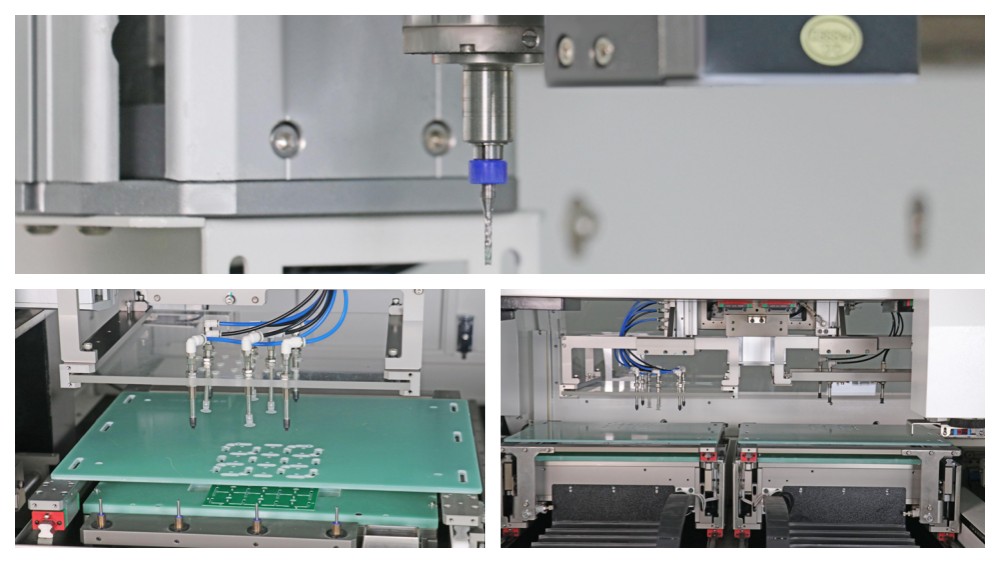

Sistem Visi dan Penyelarasan Tingkat Lanjut
Sistem penglihatan definisi tinggi bekerja secara koaksial dengan pemotong frais untuk memudahkan kalibrasi kamera dan penentuan posisi yang tepat. Ia mengenali semua jenis tanda PCB dan memberikan koreksi tandingan visual. Teknologi cerdas ini memastikan jalur perutean yang akurat setiap saat, bahkan dengan desain papan yang rumit. Dikombinasikan dengan impor CAD dan optimalisasi jalur cepat, sistem ini mendukung pemrograman offline dan pemindaian seluruh papan. Kemampuan ini membuat router PCBA in-line sangat fleksibel untuk berbagai kebutuhan produksi dengan tetap menjaga kualitas potongan yang sangat baik.

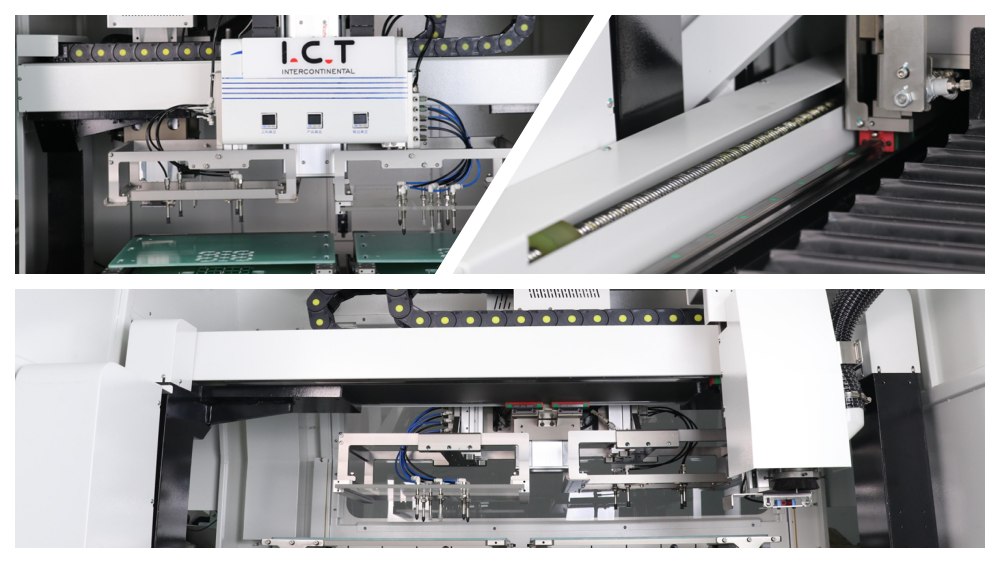

Sistem Gerak Stabil dengan Komponen Premium
Motor servo Panasonic impor yang dipasangkan dengan batang sekrup presisi tinggi menghasilkan pergerakan yang mulus dan akurat pada sumbu X, Y, dan Z. Struktur mekanis yang lebih kuat dan tebal sangat meningkatkan stabilitas alat berat secara keseluruhan selama pengoperasian kecepatan tinggi. Desain kokoh ini mengurangi getaran dan memastikan keandalan jangka panjang, menjadikan Mesin Router SMT PCBA Inline ideal untuk penggunaan industri berkelanjutan dalam aplikasi perutean PCBA volume tinggi.

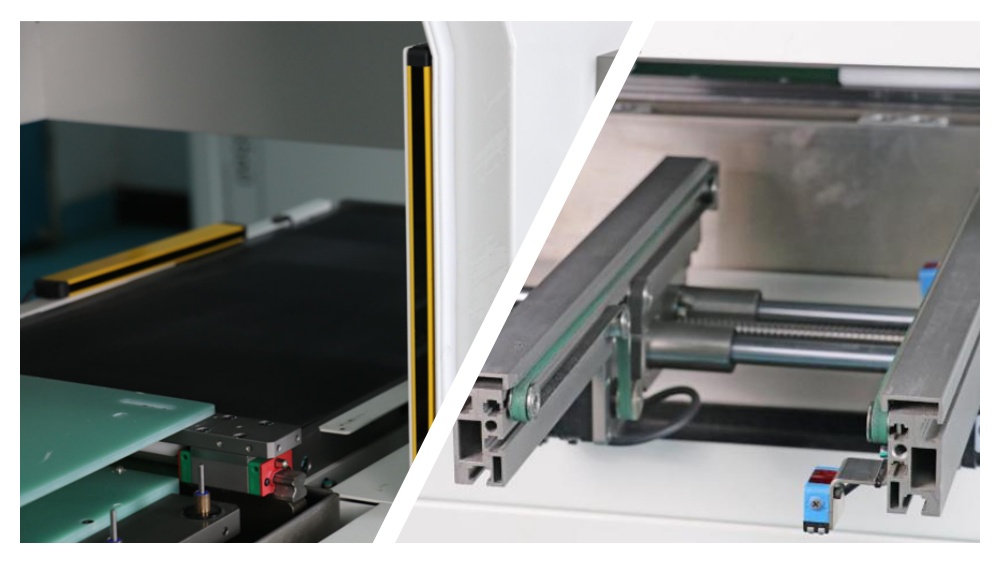

Manajemen Alat Cerdas dan Fitur Keamanan
Deteksi kerusakan alat standar secara otomatis memperingatkan operator jika pemotong frais rusak atau aus. Mesin ini juga dilengkapi penggantian alat otomatis, yang menjaga produksi tetap berjalan tanpa gangguan. Pemantauan sensor waktu nyata mencegah pengoperasian terus-menerus dengan alat yang rusak. Elemen keselamatan seperti sensor kontrol akses dan tirai lampu opsional semakin melindungi operator. Fungsi cerdas ini meningkatkan efisiensi dan mengurangi kesalahan yang merugikan.

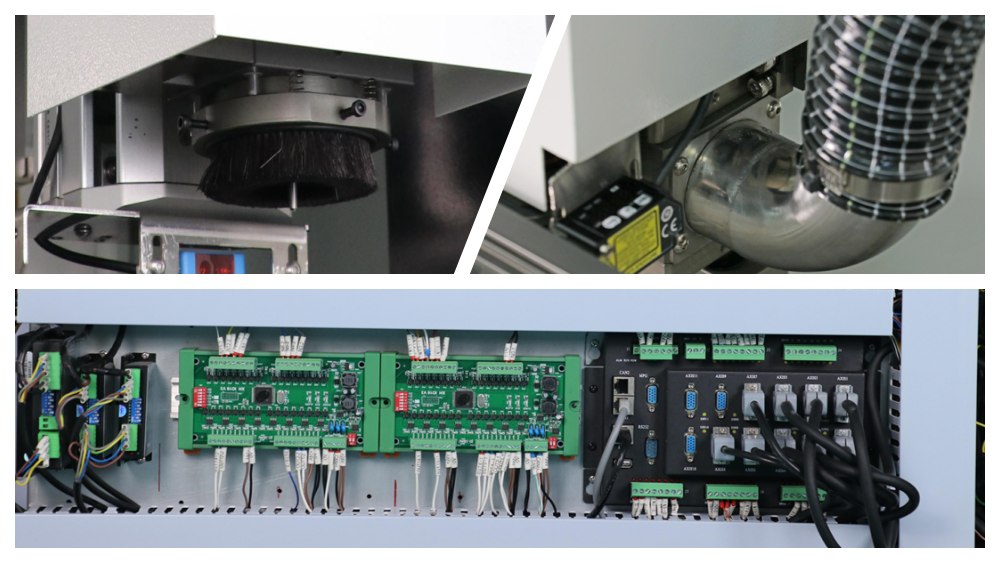

Desain Platform Ganda dan Penghilang Debu yang Efisien
Struktur platform ganda memungkinkan pengoperasian independen di kedua sisi, sehingga meningkatkan efisiensi produksi secara signifikan. Perlengkapan yang dapat dilepas dengan cepat dan penyesuaian yang fleksibel membuat pergantian menjadi cepat dan mudah. Pengumpul debu vakum terpisah yang kuat dengan daya hisap tinggi dan kebisingan rendah menjaga area kerja tetap bersih. Senapan angin ion tambahan dan eliminasi statis pusaran annular secara efektif menghilangkan listrik statis dan mencegah adhesi debu pada PCB.
Mesin Penempatan IC PCBA Otomatis
1. Pengumpanan otomatis: pengumpanan otomatis produk yang akan ditempatkan di piring setelah menerima sinyal dari mesin depan.
2. Pemindaian kode otomatis: CCD mendeteksi ukuran produk dan memiliki fungsi pemindaian kode pada saat yang bersamaan.
3. Penggorengan otomatis: CCD memandu nosel hisap untuk secara otomatis menyedot produk OK ke penggorengan.
4. Secara otomatis membedakan kode NG: Produk NG secara otomatis dimasukkan ke dalam pelat NG, dan kode NG serta pelat garpu dimasukkan ke dalam kotak yang rusak.
5. Baki penumpukan otomatis: secara otomatis menyediakan baki kosong dan menumpuk baki selesai OK, baki penuh.
6. AGV secara otomatis memasukkan baki kosong dan mengambil baki penuh.
Proses:
| Spesifikasi
| Spesifikasi | Parameter |
| Model | TIK-IR350 |
| Ukuran PCB | 350×310mm |
| Nomor Peron | Platform Ganda |
| Ketebalan PCB | 0,5 ~ 4,0 mm |
| Mode Dukungan PCB | Perlengkapan multifungsi, perlengkapan khusus |
| X,Y Kecepatan Pemotongan | 0 ~ 100 mm/detik |
| Ulangi Presisi | ± 0,01 mm |
| Potong Presisi | ± 0,05mm |
| Metode Mengemudi X,Y,Z | Motor Servo AC |
| Mode Kontrol X,Y,Z | Pengontrol CNC |
| Ukuran Pemotong Penggilingan | 0,8 ~ 3,0mm |
| Kecepatan Spindel | Maks 80.000 rpm |
| Operasi & Penyimpanan Data | Sistem PC Industri |
| Tegangan (Mesin Utama) | 220V, 50/60Hz |
| Catu Daya (Mesin Utama) | 1,5kW |
| Pasokan Tekanan Udara | 4,5kg/cm² |
| Dimensi (P×L×T) | 1450×1330×1641mm |
| Berat (dengan Penyedot Debu) | Kira-kira. 1000kg |
| Metode Pengumpulan Debu | Pembersihan Vakum |
| Volume Udara Penyedot Debu | 28 ~ 35 m³/mnt |
| Dimensi Penyedot Debu | 650×750×1500mm |
| Tegangan Penyedot Debu | 380V, 50/60Hz, 3kW |
* ICT tetap bekerja pada kualitas dan kinerja, spesifikasi dan tampilan dapat diperbarui tanpa pemberitahuan khusus.
