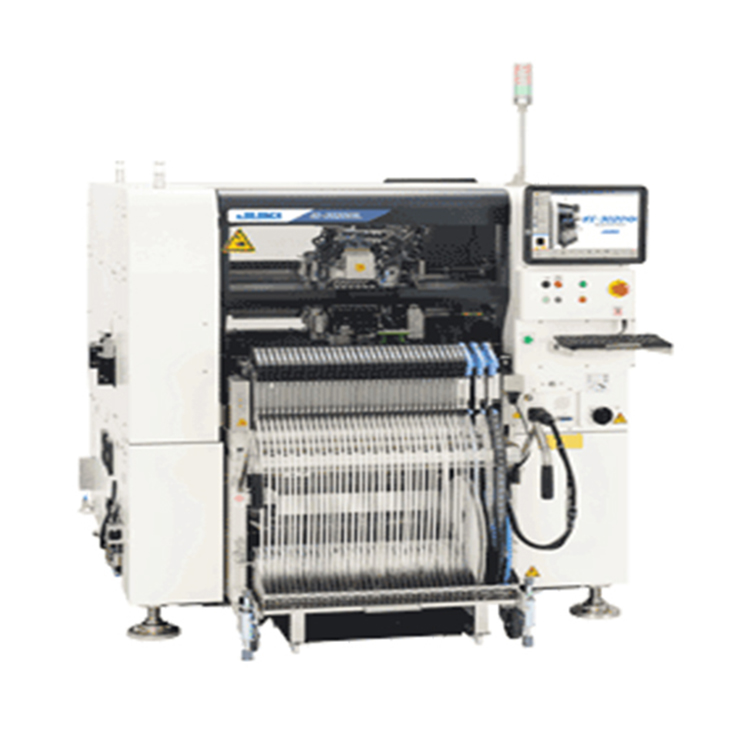

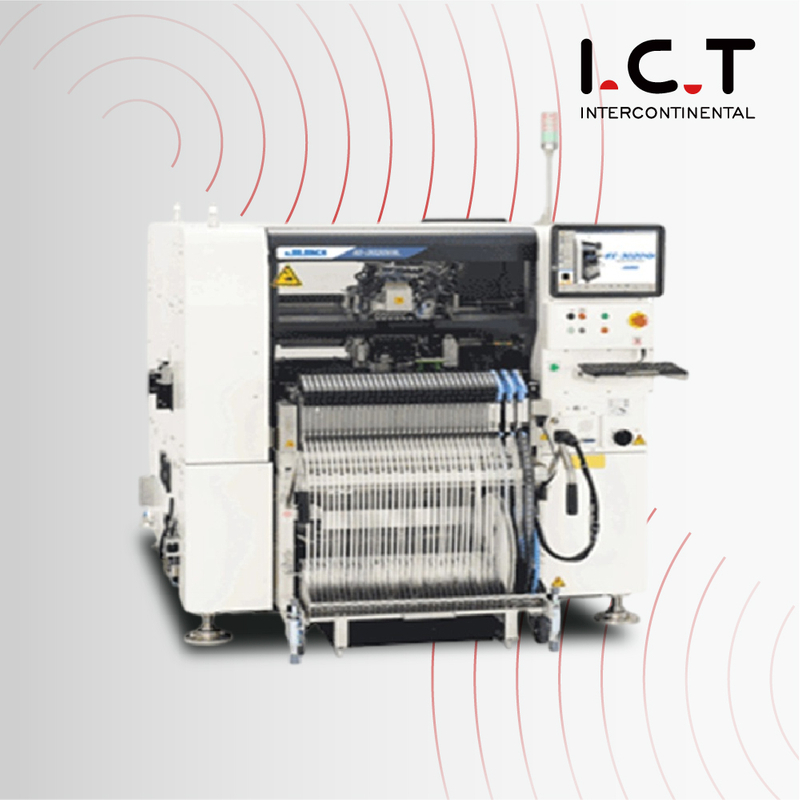

KE-3020VA
JUKI
| Kuantitas: | |
|---|---|
1. Gantri Tunggal;1 Kepala Per Gantry
Ideal untuk lingkungan dengan campuran tinggi dan pergantian tinggi.
2. 6 Nozel per Gantry
(ditambah kepala IC pada 3020V)
Dapat menempatkan 6 komponen secara bersamaan dan memusatkannya dengan cepat.
3. Sekrup Bola Kebisingan Rendah Akurasi Tinggi
Berkendara dengan Linear Encoder
Laser Akurasi Tinggi
4. Sejajarkan Pemusatan Komponen
Pilih metode pemusatan berdasarkan jenis komponen, bentuk, ukuran dan bahan.
Mesin Pilih dan Tempatkan JUKI
Pemasangan chip tingkat lanjut
Mesin pick and place yang cepat & fleksibel
Penempatan SMT multi-fungsi
Mesin pick & place yang cepat dan fleksibel
1. Kecepatan: chip 32.000CPH (Pemusatan laser / Optimal)
Chip 21.000CPH (Pemusatan laser / IPC9850)
2. Dari komponen persegi 0603 hingga □33,5 mm
3. Pemusatan laser JUKI untuk penempatan kecepatan tinggi dan akurasi tinggi
4. Peningkatan kualitas penempatan
5. Pengambilan alternatif dengan nozel tipe sekrup* mencapai penempatan kecepatan tinggi untuk komponen besar hingga diameter 25 mm.
6. Penempatan lensa difusi dengan presisi tinggi
7. Mampu memproduksi papan sepanjang 1.500 mm, ukuran papan kelas atas di industri.*
| UKURAN PAPAN | SPESIFIKASI KOMPONEN | INPUT PENGUMPAN | SPESIFIKASI PENEMPATAN |
|---|---|---|---|
| Ukuran papan maksimum adalah 22' x 24' | Tinggi Komponen: 01005 hingga 33,5 mm persegi | Maks.160 untuk pita 8 mm (pada pengumpan pita ganda elektrik) Penggunaan pengumpan pita ganda elektronik memungkinkan pemasangan maksimal 160 jenis komponen. | Kecepatan Penempatan 17,100CPH (IPC9850) untuk chip dan kecepatan baru dan lebih baik hingga 9,470CPH (IPC9850) saat menggunakan kamera tiga warna untuk inspeksi bola dan timah |
| Ukuran Komponen: 74 X 74 atau 50 X 150mm (multi-pencitraan) | Akurasi Penempatan: • Pengenalan Laser: ±0,05mm (±3σ) • Pengenalan Penglihatan: ±0,03mm(MNVC ±0,04mm) |
