NPM D3A
I.C.T
| Kuantitas: | |
|---|---|

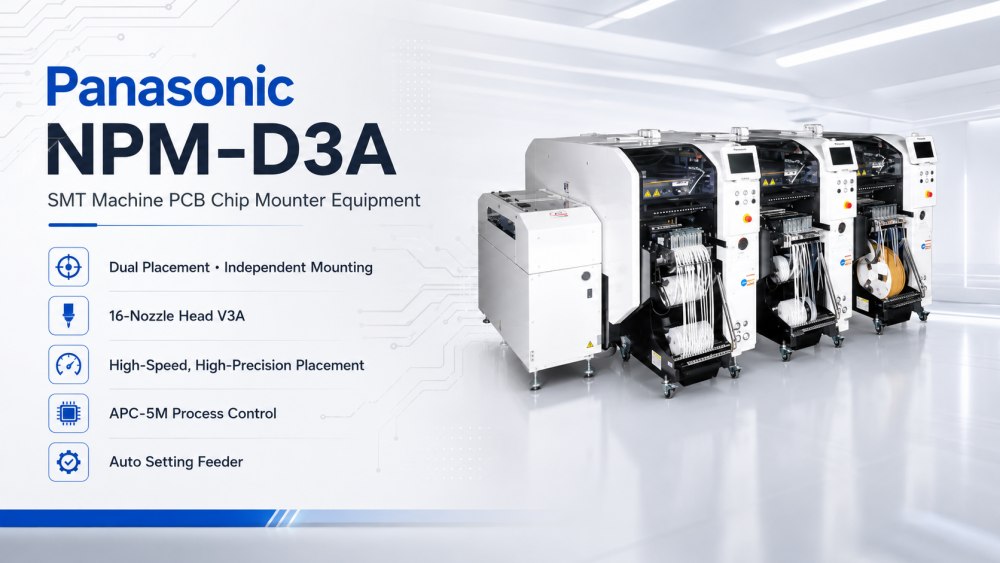

Mesin Perakitan SMT Bohlam LED digunakan untuk penempatan komponen otomatis dalam produksi PCB pencahayaan LED. Sangat cocok untuk papan driver bohlam LED, papan kontrol daya, modul kontrol pencahayaan, dan rakitan elektronik kecil atau menengah lainnya. Peralatan penempatan SMT Panasonic dapat membantu pabrik memasang komponen lebih cepat dan konsisten dibandingkan pekerjaan manual. Dalam produksi bohlam LED, perakitan PCB yang stabil penting karena produk akhir memerlukan kontrol daya yang andal, sambungan solder yang baik, dan kinerja kelistrikan yang konsisten. Mesin ini dapat dihubungkan dengan pencetakan stensil, inspeksi SPI, penyolderan reflow, inspeksi AOI, konveyor PCB, dan sistem bongkar muat. Bagi produsen lampu LED, ini adalah solusi praktis untuk membangun proses SMT yang lebih stabil.
Metode penempatan ganda untuk penempatan yang sepenuhnya independen
Peningkatan kinerja dasar untuk mewujudkan penempatan berkecepatan tinggi dan presisi tinggi
5M* kontrol proses 'APC-5M' untuk produksi yang baik dan operasi yang stabil
* 5M: Elemen variabel lokasi produksi: Manusia, Mesin, Bahan, Metode, dan Pengukuran
Berbagai fitur tanpa keterampilan dan hemat tenaga termasuk Pengumpan Pengaturan Otomatis
| Spesifikasi
| Spesifikasi Barang | NPM-D3A |
|---|---|
| Dimensi PCB (mm) | Mode jalur ganda: P 50 mm × L50 mm ~ L 510 mm × L 300 mm Mode jalur tunggal: P 50 mm × L50 mm ~ L 510 mm × L 590 mm |
| Kecepatan Maks Kepala Penempatan | 46.000 CPH (0,078 dtk/chip) 38.000 CPH (0,095 dtk/chip) |
| Akurasi Penempatan Kepala Penempatan (Cpk ≥ 1) | ±37 μm / keping ±30 μm / keping |
| Dimensi Komponen | keping 0402 ~ L 100 × L 90 × T 28 |
| Jumlah Maksimum Pasokan Komponen | 68 |
| Perhitungan Lebar Pita | 4mm, 8mm |
| Daftar Peralatan Jalur SMT
Mesin Perakitan Bohlam LED Otomatis harus bekerja dengan proses produksi SMT yang lengkap. ICT dapat menyediakan SMT loader, printer stensil otomatis, mesin inspeksi SPI, konveyor PCB, Mesin SMT Bohlam LED Panasonic, oven reflow, mesin inspeksi AOI, router PCB, mesin pembersih PCBA, dan unloader. Dalam produksi PCB bohlam LED, pencetakan pasta solder harus dikontrol terlebih dahulu. Kemudian pemasangan SMT menempatkan komponen ke papan. Penyolderan reflow membentuk sambungan solder, dan AOI memeriksa penempatan dan kualitas penyolderan. Mesin penanganan PCB mengurangi kontak manual dan menjaga papan tetap bergerak dengan lancar. ICT membantu Pelanggan mencocokkan mesin-mesin ini berdasarkan ukuran papan, target keluaran, tata letak bengkel, dan kebutuhan inspeksi.
| Video Sukses Pelanggan
ICT mendukung Pelanggan di Uzbekistan untuk proyek pabrik elektronik besar. Pelanggan berencana memproduksi motherboard komputer, SSD, produk terkait memori, dan rakitan elektronik lainnya. ICT bergabung dengan proyek ini selama komunikasi awal dan tetap terlibat melalui instalasi, debugging, dan pengujian produksi. Jajaran produk SMT mencakup printer stensil ICT-5151, empat mesin penempatan SMT, oven reflow seri Lyra, SPI, AOI, dan sistem penanganan PCB. Produk DIP mencakup penyisipan manual, peralatan penyisipan bentuk aneh JUKI, penyolderan gelombang ICT-Acrab350, dan sistem konveyor. Setelah uji coba, Pelanggan memberikan umpan balik yang baik mengenai respons ICT, dukungan pelatihan, kualitas peralatan, dan koordinasi lini produksi yang lengkap.
| Dukungan Layanan dan Pelatihan
Untuk proyek Mesin Perakitan SMT Bohlam LED, ICT terlebih dahulu mempelajari produk LED Pelanggan dan rencana produksi. Tim kami memeriksa ukuran PCB, desain papan driver, paket komponen, keluaran target, proses penyolderan, metode inspeksi, dan ruang pabrik. Setelah jalur tiba, teknisi dapat mendukung penempatan peralatan, sambungan jalur, pemeriksaan utilitas, persiapan perangkat lunak, dan produksi uji coba. Pelatihan diatur berdasarkan proses SMT penuh. Operator mempelajari cara mengontrol pencetakan pasta solder, penempatan, suhu reflow, penilaian AOI, dan transfer papan. Hal ini membantu tim Pelanggan memahami jalur produksi sebagai satu proses. Hal ini juga membuat produksi awal lebih mudah dikelola dan meningkatkan kepercayaan pengoperasian sehari-hari.
| Umpan Balik Pelanggan
Pelanggan dalam produksi lampu LED sering kali berfokus pada keluaran yang stabil, risiko cacat yang rendah, dan pengoperasian jalur yang sederhana. ICT mendukung tujuan tersebut dengan membantu Pelanggan memeriksa keseluruhan proses, tidak hanya satu mesin. Jika PCB bohlam LED mengalami masalah penyolderan atau penempatan, penyebabnya mungkin berasal dari pencetakan tempel, pengaturan pengumpan, pengenalan komponen, suhu reflow, atau pengaturan AOI. Insinyur ICT membantu meninjau poin-poin ini langkah demi langkah selama permulaan dan pelatihan. Pelanggan menghargai dukungan praktis ini karena menghemat waktu selama uji coba produksi. Untuk proyek Mesin Perakitan SMT Untuk PCB Bohlam LED, panduan yang jelas dapat membantu tim lokal mencapai produksi yang stabil dengan lebih cepat.
| Sertifikasi dan Standar
ICT menyiapkan proyek jalur SMT lengkap dengan dokumen kualitas, catatan pengiriman, dan kontrol pengepakan ekspor. Solusi lini produksi lengkap dapat mendukung persyaratan umum seperti CE, RoHS, ISO9001, dan materi paten terkait. Sebelum pengiriman, tim kami memeriksa peralatan, aksesori, suku cadang, kabel, file perangkat lunak, daftar pengepakan, label, dan pelindung kotak kayu. Untuk lini produksi bohlam LED, langkah ini berguna karena proyek tersebut mungkin mencakup banyak mesin dan aksesori kecil. Item apa pun yang hilang dapat memengaruhi waktu pemasangan. Proses pengecekan ICT membantu Pelanggan menerima kiriman yang lebih lengkap, mengurangi penundaan proyek, dan mempersiapkan pengaturan pabrik dengan catatan yang lebih jelas.
| Tentang Perusahaan dan Pabrik ICT
TIK membantu produsen elektronik membangun jalur produksi untuk lampu LED, elektronika daya, produk konsumen, elektronik otomotif, perangkat komunikasi, papan kendali industri, dan produk terkait komputer. Rangkaian solusi kami mencakup peralatan SMT, DIP, pelapisan, penyaluran, penyolderan, inspeksi, pembersihan, dan penanganan PCB. Untuk pabrik bohlam LED, TIK dapat mendukung proses mulai dari pemuatan PCB, pencetakan pasta solder, penempatan, reflow, inspeksi, hingga pembongkaran dan penyambungan perakitan selanjutnya. Lebih dari 1.700 Pelanggan di lebih dari 80 negara telah bekerja dengan ICT di berbagai proyek pabrik. Dengan pengujian produksi, layanan teknik, dukungan instalasi di luar negeri, dan bimbingan teknis jangka panjang, ICT membantu Pelanggan mengubah rencana peralatan menjadi jalur produksi nyata.
