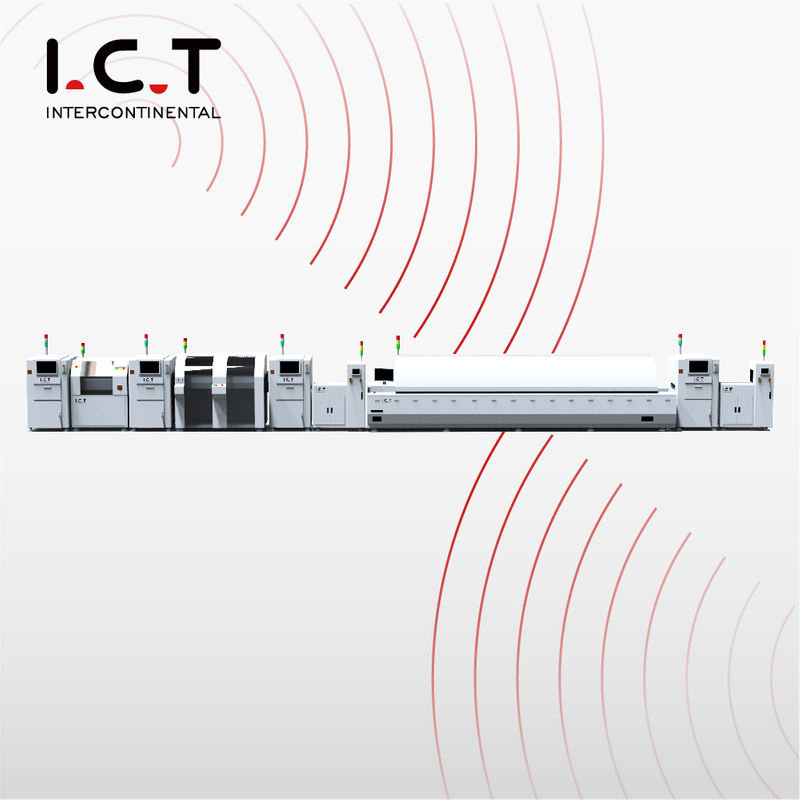

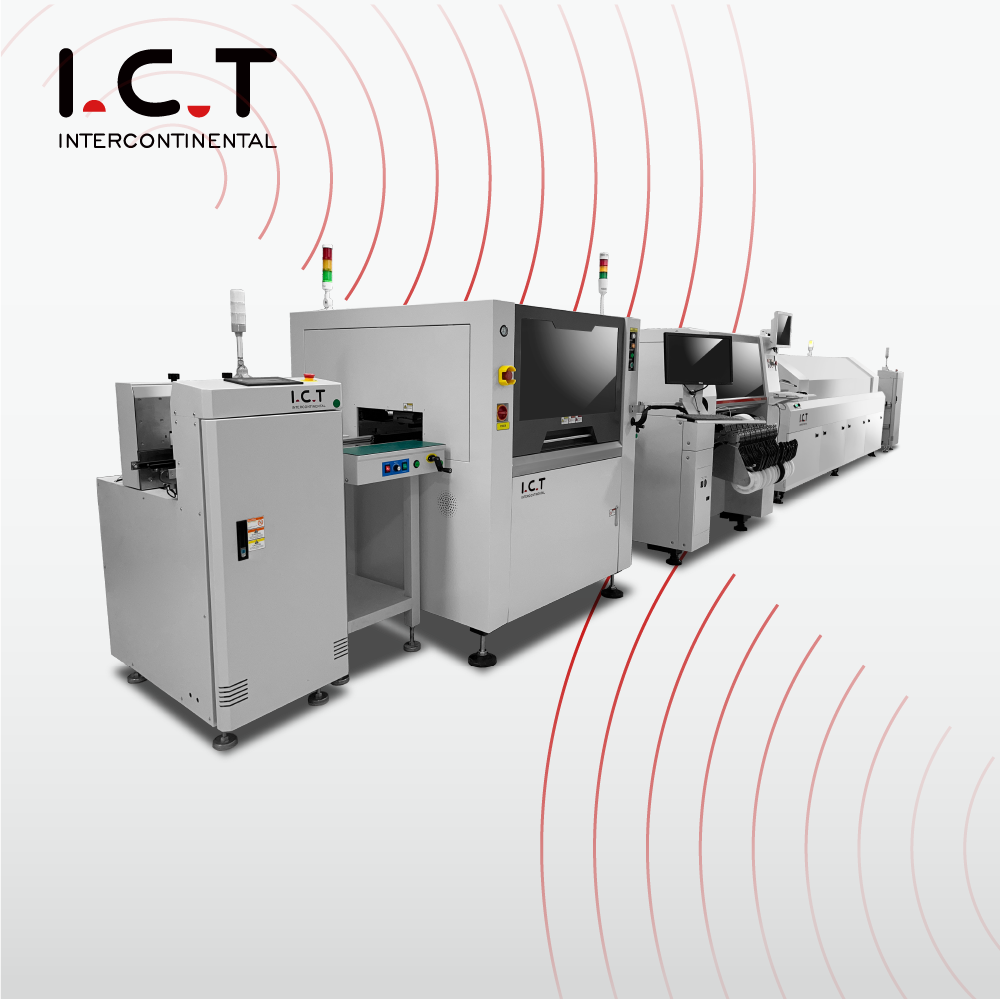

JUKI beberapa lini produksi LED SMT, jalur perakitan SMT PCB, lini produksi bohlam LED berkecepatan tinggi untuk penjualan.
1. Mesin Pick and Place JUKI
Penembak chip tingkat lanjut
Mesin pick and place yang cepat & fleksibel
Pemasangan chip modular multifungsi
Mesin penempatan cepat dan fleksibel
| Model | Mesin Pick and Place JUKI RS-1R | |||
| Spesifikasi Konveyor | standar | ekstensi konveyor 150mm, hulu dan hilir | ekstensi konveyor 250mm, hulu dan hilir | |
| Ukuran Babi Hutan | minimum | 50*50mm | ||
| 1 penyangga | 650*370mm (penjepitan tunggal) | |||
| 950*370mm (penjepitan ganda) | 1,100*370mm (penjepitan ganda) | 1,200*370mm (penjepitan ganda) | ||
| 3 buffer | 360x370mm | 500*370mm | 600*370mm | |
| Tinggi Komponen | 25mm | |||
| Ukuran Komponen | 0201*1 ~74mm /150*50mm | |||
| Kecepatan Penempatan | Optimal | 47.000CPH | ||
| IPC9850 | 31.000CPH | |||
| Akurasi Penempatan | ±35μm(Cpk≥1) | |||
| Masukan Pengumpan | maks.112*2 | |||
2. Printer Tempel Solder
Akurasi posisi tinggi, akurasi posisi berulang ±0,01mm; akurasi pencetakan 0,025mm
Mendukung pencetakan lem, Kontrol otomatis meningkatkan efisiensi produksi, kontrol kualitas dan menghemat biaya produksi
Kalibrasi PCB otomatis, Tekanan alat pembersih yg terbuat dr karet dapat disesuaikan, Pencetakan otomatis, Pembersihan stensil otomatis
| Model | I.C.T-4034 | I.C.T-5151 | I.C.T-6561 | I.C.T-1500(LED) |
| Ukuran Bingkai (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 850*850 | 470*370 ~ 1800*750 |
| Ukuran PCB (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*510 | 80*50 ~ 650*610 | 80*50 ~ 1500*350 |
| Arah Transportasi | Kiri-Kanan; Kanan-Kiri; Kiri-Kiri; Kanan-Kanan | |||
| Sistem Pendukung | Pin Magnetik/Meja atas-bawah disesuaikan/blok pendukung | |||
| Sistem Penjepit | Penjepit samping, nosel vakum, Tekanan Z otomatis yang dapat ditarik | |||
| Kepala Pencetak | Dua printhead bermotor independen | |||
| alat pembersih yg terbuat dr karet Jenis | Baja tahan karat (standar), plastik | |||
| Sistem Pembersihan | Kering, Basah, Vakum | |||
| Inspeksi | Inspeksi 2D (Standar) | |||
| Catu Daya | AC:220±10%,50/60HZ,3Kw | |||
| Metode Pengendalian | Kontrol PC | |||
| Dimensi (mm) | 1220*1355*1500 | 1220*1530*1500 | 1330*1530*1500 | 2500*1220*1500 |
| Berat | Kira-kira: 1250kg | Kira-kira: 1300kg | Kira-kira: 1300kg | Kira-kira: 1800kg |
| Model | I.C.T-5134 | I.C.T-6534 | I.C.T-1200(LED) |
| Ukuran Bingkai (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 850*850 |
| Ukuran PCB (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*510 | 80*50 ~ 650*610 |
| Dimensi (mm) | 1220*1355*1500 | 1330*1530*1500 | 2200*1200*1500 |
| Berat | Kira-kira: 1250kg | Kira-kira: 1300kg | Kira-kira: 1500kg |
3. Oven Penyolderan Reflow
Sistem manajemen fluks efektif tinggi
Sistem perlindungan nitrogen stabilitas tinggi
Sistem pendingin berkinerja tinggi
| Model | L8 | L10 |
| Dimensi (P*L*T)mm | 5000x1250x1490 | 5800x1250x1490 |
| Berat | Kira-kira. 1600KG | Kira-kira. 1800KG |
| Jumlah Zona Pemanasan | Atas8/Bawah8 | Atas10/Bawah10 |
| Panjang Zona Pemanasan | 3121mm | 3891mm |
| Penyesuaian Lebar Rel | M (opsi: A) | |
| Volume Buang | 10M3/minx2 Knalpot | |
| Sistem Pengendalian | PLC+Komputer | |
| Metode Kontrol Suhu | PID + RSK | |
| Agen Transmisi | Rantai + Jaring | |
| Pasokan Listrik Diperlukan | 3 fase, 380V 50/60Hz | |
| Kekuatan Untuk Pemanasan | 55KW | 64KW |
| Konsumsi Daya | 8KW | 12KW |
| Waktu Pemanasan | Sekitar 25 menit | |
| Suhu. Rentang Pengaturan | Suhu Ruangan-- 300°C | |
| Tinggi Konveyor | 900+/-20mm | |
| Rentang Kecepatan Konveyor | 300~2000mm/mi | |
| Sisi Rel Tetap | Tetap Depan (Opsi: Tetap Belakang) | |
| Metode Pendinginan | Motor dan kipas Udara Paksa (Standar) | |
| Model | Lyra 622 | Lyra 622N | Lyra 732/ 733 | Lyra 732N/ 733N |
| Jumlah zona pemanasan awal | 6 | 6 | 7 | 7 |
| Jumlah zona puncak | 2 | 2 | 3 | 3 |
| Maks. suhu penyolderan | pra-pemanasan zona 300 °C dan zona puncak350 °C | |||
| Jumlah zona pendingin | 2 | 2 | 2 | 3 |
| Lebar Jaring | Standar 440mm (Opsi 560 & 680mm ) | |||
| Lebar Rel | Rel Tunggal: 50 - 460mm, Opsi: 50 - 686mm Lebar lainnya berdasarkan permintaan. Standar Rel Duo: 50 - 290mm*2 | |||
| Dimensions | 5150*1400*1500mm | 5150*1400*1500mm | 5850*1400*1500mm | 6250*1400*1500mm |
| Berat | 2400kg | 2600kg | 2800kg | 3000kg |
