| Lini Produksi SMT PCBA semi-otomatis
Lini Produksi PCBA SMT Semi-otomatis dari ICT dirancang untuk produsen yang membutuhkan solusi perakitan PCB yang hemat biaya dan terukur dengan keseimbangan otomatisasi dan fleksibilitas manual. Lini ini dioptimalkan untuk perakitan berbagai perangkat elektronik secara efisien, menawarkan produksi PCBA berkualitas tinggi tanpa memerlukan otomatisasi penuh. Mesin SMT untuk perakitan PCB mengintegrasikan semua tahapan penting dari proses produksi, termasuk pencetakan pasta solder, penempatan komponen, penyolderan reflow, dan inspeksi. Lini produksi yang dapat disesuaikan ini sangat ideal bagi produsen yang mencari Lini Produksi SMT Penjualan Panas terjangkau yang menawarkan keandalan dan skalabilitas seiring dengan meningkatnya permintaan produksi.
| Fitur
Lini Produksi SMT Semi-Otomatis Terintegrasi
Lini Produksi SMT PCBA semi-otomatis dirancang untuk memberikan fleksibilitas dan hasil yang tinggi sekaligus mengurangi tenaga kerja manual dan kesalahan. Dengan desain terkoordinasi yang mengintegrasikan seluruh tahapan proses perakitan, sistem ini memungkinkan penanganan papan secara efisien dan meminimalkan waktu henti antar proses. Tata letak yang fleksibel mendukung berbagai ukuran dan jenis papan, memastikan kemampuan beradaptasi untuk beragam kebutuhan produksi. Produk ini menyeimbangkan manfaat otomatisasi dengan kontrol manual, menjadikannya ideal bagi produsen yang mencari solusi praktis yang mempertahankan efisiensi tinggi sekaligus mempertimbangkan biaya.
Sistem Pencetakan Pasta Solder
Sistem pencetakan dalam Lini Produksi SMT PCBA dirancang untuk menghasilkan aplikasi pasta solder yang konsisten dan akurat di berbagai desain PCB. Penyelarasan stensil dan volume pasta dikontrol dengan tepat, memastikan cakupan seragam untuk sambungan solder yang andal. Sistem visi mendukung verifikasi penyelarasan dan pemeriksaan ketebalan tempel, memungkinkan penyesuaian segera jika diperlukan. Aplikasi pasta yang konsisten ini mengurangi kemungkinan cacat selama penyolderan reflow, memastikan PCB berkualitas tinggi untuk langkah perakitan selanjutnya. Sistem pencetakan adalah fondasi penting untuk perakitan yang efisien dan konsisten baik dalam proses produksi volume tinggi maupun rendah.
Proses Penempatan Komponen
Bagian penempatan Lini Produksi SMT PCBA dirancang untuk menangani kecepatan dan presisi untuk berbagai komponen elektronik. Bagian lini ini dilengkapi dengan sistem penglihatan canggih yang memandu penempatan dengan akurasi tinggi, terutama untuk komponen bernada halus dan kecil yang digunakan dalam elektronik modern. Sistem pengumpan yang fleksibel memungkinkan penggantian produk dengan cepat, mengurangi waktu pengaturan saat beralih di antara desain PCB yang berbeda. Kemampuan ini memungkinkan produsen beradaptasi dengan cepat terhadap perubahan pasar, menjaga efisiensi produksi sekaligus memastikan konsistensi penempatan dan tingkat hasil yang tinggi.
Penyolderan Reflow dan Manajemen Termal
Penyolderan reflow dikelola melalui kontrol suhu multi-zona yang memastikan distribusi panas yang konsisten di seluruh PCB. Mesin smt untuk perakitan PCB dirancang untuk memberikan profil termal yang tepat untuk berbagai jenis PCB, terutama yang digunakan pada elektronik sensitif seperti modul LED dan ponsel pintar. Dengan menyinkronkan kecepatan konveyor dan zona suhu, sistem penyolderan reflow memastikan sambungan solder terbentuk dengan tekanan termal minimal, mengurangi cacat, dan meningkatkan keandalan produk dalam jangka panjang. Proses ini penting untuk menjaga kualitas perakitan yang tinggi dan memastikan kinerja yang stabil di seluruh siklus produksi.
Inspeksi dan Kontrol Kualitas
Kontrol kualitas diterapkan langsung ke lini produksi dengan sistem inspeksi otomatis. Sistem ini memantau keakuratan penempatan komponen, integritas sambungan solder, dan kualitas papan secara real-time, memberikan umpan balik langsung dan memungkinkan tindakan perbaikan yang cepat. SMT dalam proses pembuatan PCB mendapat manfaat dari inspeksi inline yang mencegah produk cacat maju ke tahap berikutnya. Dengan mengintegrasikan pemeriksaan kualitas di setiap langkah, produsen dapat mengurangi kebutuhan pengerjaan ulang dan memastikan kualitas produk yang konsisten sepanjang siklus produksi.
| Spesifikasi
| Kategori | Detail | Proyek |
|---|---|---|
| Persyaratan Tata Letak Pabrik | Tata Letak Sirkuit Udara Pabrik | Gunakan sumber udara pabrik atau mesin udara bertekanan bebas oli terpisah. Tekanan harus lebih besar dari 7kg/cm². |
| Tata Letak Listrik Pabrik | AC220 fase tunggal (220±10%, 50/60Hz) AC tiga fase 380V (380±10%, 50/60Hz) | |
| Tata Letak Knalpot Pabrik | Laju aliran minimum saluran pembuangan adalah 500 kaki kubik per menit (14,15m³/mnt) | |
| Tata Letak Pencahayaan Pabrik | Penerangan ideal di pabrik adalah 800~1200LUX, setidaknya tidak kurang dari 300LUX. | |
| Tata Letak Suhu Pabrik | Suhu sekitar bengkel produksi adalah 23±3°C, umumnya 17~28°C, dan kelembapan relatif 45%~70%RH. | |
| Persiapan Bahan | Daftar BOM | Cantumkan semua suku cadang dan jumlah yang dibutuhkan untuk perakitan Lini Produksi PCBA. |
| Berkas CAD | File desain digital untuk merencanakan tata letak PCB dan pengaturan mesin. | |
| File Gerber | File standar untuk pembuatan PCB dan pencetakan stensil. | |
| pasta solder | Bahan diaplikasikan pada bantalan sebelum menempatkan komponen di printer. | |
| Bahan Komponen SMD | Bagian pemasangan di permukaan seperti chip dan resistor untuk penempatan. | |
| Alkohol Industri | Digunakan untuk membersihkan papan dan stensil selama proses pengaturan. | |
| Sabuk Sambungan | Rekatkan untuk menghubungkan gulungan pengumpan tanpa menghentikan saluran. | |
| Setensilan | Lembaran logam berlubang untuk mencetak pasta solder secara akurat. |
| Daftar Peralatan Jalur SMT
ICT membuat Lini Produksi PCBA Berkualitas Tinggi yang nyata. Pemuat vakum membuat papan tetap bersih. Printer otomatis memasang tempel dengan benar. Chip set placer benar. Banyak zona reflow yang disolder dengan keras. AOI yang baik menemukan semua yang buruk. Garis tetap kencang. Hasil tinggi. Biaya rendah. Tidak ada permainan. Menjadikan kerja keras kesehatan mobil menjadi ringan. Papan siap di dunia nyata. Kami kembali penuh.
| Nama Produk | Tujuan di Jalur SMT |
|---|---|
| PCB Loader | Secara otomatis memuat PCB kosong ke saluran. |
| Printer Tempel Solder | Mencetak pasta solder pada bantalan PCB secara akurat. |
| Pilih dan Tempatkan Mesin | Memasang komponen ke PCB dengan tepat. |
| Oven reflow | Melelehkan solder untuk membentuk sambungan padat. |
| Mesin aoi | Memeriksa sambungan solder dan cacat penempatan. |
| Mesin SPI | Memeriksa tinggi dan kualitas pasta solder. |
| Peralatan penelusuran | Merekam dan melacak data produksi: Mesin Penandaan Laser/ Pemasang Label /Printer Inkjet |
| Mesin pembersih SMT | Digunakan untuk membersihkan PCB, stensil, perlengkapan, nozel, dll. |
| Mesin Perutean PCB Laser | Potong PCBA menjadi produk akhir |
| Video Sukses Pelanggan

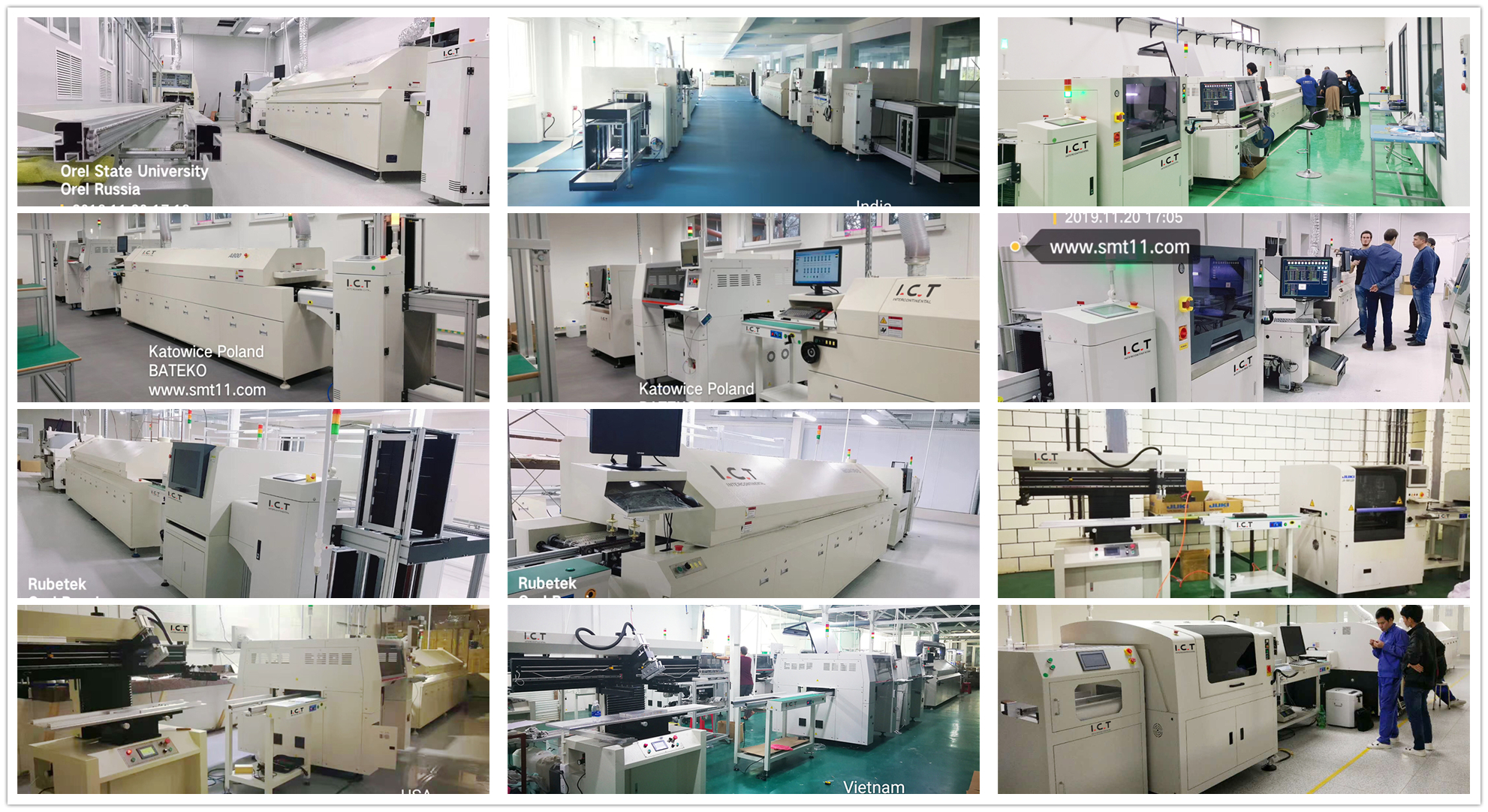

Di Amerika Serikat, ICT mengirimkan lini produksi SMT semi-otomatis dengan sistem pelapisan konformal terintegrasi untuk produsen modul pengisian daya USB di kursi pesawat. Sistem ini mencakup pencetakan otomatis, penempatan, penyolderan reflow, dan inspeksi inline, semuanya dikoordinasikan ke dalam aliran produksi yang lancar. Insinyur ICT bekerja sama dengan pelanggan untuk memastikan lingkungan manufaktur yang stabil dan efisien untuk perangkat elektronik penerbangan yang penting. Jalur yang telah selesai memungkinkan produksi modul daya USB yang konsisten dan berkualitas tinggi untuk tempat duduk pesawat, memastikan kepatuhan terhadap standar industri yang ketat dan memastikan keandalan jangka panjang.
| Global Dukungan Layanan dan Pelatihan
ICT menyediakan pelatihan komprehensif dan layanan dukungan untuk memastikan pelanggan dapat memaksimalkan kinerja Lini Produksi SMT PCBA Semi-otomatis mereka. Dukungan tersebut meliputi pengaturan peralatan, konfigurasi proses, dan pelatihan operasional. Operator dilatih untuk menangani semua aspek jalur, termasuk pemeliharaan dan pemecahan masalah. Pelatihan berfokus pada optimalisasi efisiensi lini dan pemahaman pengendalian proses, memastikan kelancaran pengoperasian sehari-hari, dan meminimalkan gangguan produksi. Dengan dokumentasi yang jelas dan bantuan di lokasi, ICT memastikan bahwa pelanggan dilengkapi dengan alat dan pengetahuan untuk menjalankan jalur secara efektif.
| Umpan Balik Pelanggan
Pelanggan yang menggunakan solusi Lini Produksi SMT PCBA ICT secara konsisten melaporkan peningkatan stabilitas operasional dan kualitas produk yang konsisten. Banyak pelanggan menyoroti kemampuan lini untuk menangani perubahan produk yang sering dilakukan tanpa mengorbankan efisiensi atau keandalan. Dalam aplikasi seperti elektronik penerbangan, pelanggan menghargai kemampuan lini ini untuk mempertahankan produksi berkualitas tinggi sekaligus mendukung persyaratan manufaktur yang fleksibel.
Mesin SMT untuk perakitan PCB terintegrasi dengan baik dengan proses manufaktur lainnya, memastikan kelancaran transisi antar tahapan dan meminimalkan waktu henti, sehingga membantu meningkatkan efisiensi produksi secara keseluruhan.
| Sertifikasi dan Standar
ICT merancang Lini Produksi SMT PCBA Semi-otomatis untuk memenuhi standar manufaktur internasional dan persyaratan keselamatan khusus industri. Setiap peralatan dipilih untuk mematuhi peraturan yang mengatur kualitas produksi, keselamatan listrik, dan perlindungan lingkungan. Sistem ini mendukung ketertelusuran, pengendalian proses, dan verifikasi kepatuhan di seluruh tahap produksi, memastikan bahwa lini beroperasi secara efisien sekaligus memenuhi standar peraturan. Komitmen terhadap kualitas dan keselamatan membantu produsen menjaga keandalan operasional dan mengurangi risiko di lingkungan produksi bervolume tinggi.
| Tentang Perusahaan dan Pabrik ICT
ICT adalah penyedia solusi produksi SMT dan PCBA global terkemuka. Dengan pengalaman bertahun-tahun dalam mendukung produsen di bidang pencahayaan, penerbangan, elektronik konsumen, dan sektor industri, ICT berspesialisasi dalam menghadirkan sistem produksi yang fleksibel, andal, dan terukur. Perusahaan berfokus pada penyediaan solusi praktis yang mendukung pertumbuhan berkelanjutan dan kesuksesan operasional jangka panjang. Dengan penekanan pada keunggulan teknis dan dukungan pelanggan, ICT bermitra dengan pelanggan untuk membangun jalur produksi yang efisien dan berkualitas tinggi yang disesuaikan dengan kebutuhan spesifik mereka.
