Bagaimana Panelisasi dan Volume PCB Mempengaruhi Biaya Perakitan Anda

Bagaimana panelisasi dan volume PCB mempengaruhi biaya perakitan Anda sangat penting untuk mengurangi biaya manufaktur dan meningkatkan efisiensi. Apakah Anda seorang startup perangkat keras atau manajer sumber, memahami bagaimana panelisasi, volume pesanan, dan strategi produksi yang lebih rendah biaya perakitan PCB membantu Anda memaksimalkan hasil sambil meminimalkan limbah. Dalam panduan ini, kami akan mengeksplorasi bagaimana desain panel pintar, perencanaan volume, dan penyelarasan proses dapat mengoptimalkan jalur produksi PCB Anda. Menyelam untuk menemukan tips praktis dan dapat ditindaklanjuti untuk mengontrol biaya PCB Anda sambil mempertahankan kualitas dan kecepatan.

Memahami Panelisasi PCB

Apa itu panelisasi PCB?

Panelisasi adalah teknik dalam pembuatan PCB di mana banyak papan digabungkan menjadi satu panel. Metode ini meningkatkan throughput produksi, mengurangi biaya penanganan, dan melindungi papan kecil selama pemrosesan. Dengan menggabungkan papan, produsen dapat mengoptimalkan penggunaan bahan PCB dan meningkatkan efisiensi.

Manfaat panelisasi PCB untuk perakitan

Panelisasi menawarkan beberapa manfaat untuk perakitan. Ini memungkinkan penempatan SMT yang lebih cepat dengan memproses beberapa papan dalam satu kali. Mengurangi penanganan dan depanelisasi yang efisien menghemat waktu dan mengurangi biaya. Selain itu, pemanfaatan material yang lebih baik menurunkan biaya per unit, membuatnya hemat biaya untuk proses produksi kecil dan besar.

Metode panelisasi umum

Metode panelisasi termasuk skor V, routing tab, dan panelisasi tab padat. Setiap metode memiliki pro dan kontra:

• V-SCORE: Memotong alur berbentuk V di sepanjang tepi, membuat pemisahan menjadi mudah. Cocok untuk papan yang dapat menahan beberapa stres.

• Routing tab: Menggunakan tab kecil untuk menyatukan papan bersama, memungkinkan pemisahan yang bersih. Terbaik untuk papan sensitif.

• Panelisasi tab Solid: Tab yang lebih kuat memberikan dukungan ekstra, ideal untuk papan yang lebih besar. Membutuhkan lebih banyak upaya untuk terpisah.

Pertimbangan Depanelisasi

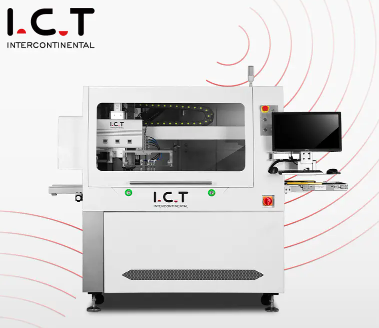

Depanelisasi adalah proses memisahkan papan individu dari panel. Opsi termasuk manual dan depaneling mesin. Mengelola stres pada papan selama pemisahan sangat penting untuk menghindari kerusakan. Menyeimbangkan biaya dan perlindungan hasil memastikan produksi yang efisien dan andal.

Dengan memahami panelisasi, produsen dapat mengoptimalkan proses mereka untuk biaya dan efisiensi.

Bagaimana volume pesanan memengaruhi biaya perakitan PCB

Harga volume dalam fabrikasi dan perakitan PCB

Volume yang lebih tinggi biaya per unit lebih rendah menggunakan skala ekonomi. Perakit menyebarkan biaya pengaturan di lebih banyak papan, mengurangi harga individu. Rumah perakitan menyimpan pengaturan pengumpan, pemrograman mesin, dan waktu kalibrasi operator.

Dampak pada pemanfaatan material

Pesanan besar meningkatkan efisiensi panelisasi, membiarkan perakit papan sarang untuk meminimalkan memo. Anda mendapatkan hasil material yang lebih baik per panel, memotong limbah FR-4.

Misalnya, panelisasi 10 papan kecil di panel 250mm x 250mm dapat meninggalkan area yang tidak digunakan. Penskalaan ke 50 papan memungkinkan insinyur mengoptimalkan tata letak, menggunakan hampir semua ruang substrat. Pengurangan limbah dalam volume build juga menurunkan biaya pembuangan dan penyimpanan, menjaga bengkel tetap terorganisir sambil memotong biaya tersembunyi.

Dampak pada waktu tunggu dan fleksibilitas

Pesanan volume tinggi berisiko memperpanjang waktu tunggu jika produksi tidak dijadwalkan dengan benar. Mesin membutuhkan berjalan terus menerus yang lebih lama, dan perakit PCB memprioritaskan pekerjaan besar. Untuk menyeimbangkan pengiriman, pesanan segmen ke batch yang direncanakan dan menggunakan penjadwalan yang terhuyung -huyung. Pengiriman parsial membantu menghindari kelaparan garis untuk bangunan kritis sambil memanfaatkan harga volume.

Strategi waktu timbal yang fleksibel menyelaraskan rantai pasokan Anda dan mengurangi kemacetan produksi di lingkungan mix tinggi.

Volume vs. trade-off kompleksitas

Mix rendah, volume tinggi build Sederhanakan pemrograman dan pengaturan pengumpan, mengurangi limbah pergantian. Mesin tetap produktif tanpa sering kali henti. Pesanan campuran tinggi, volume rendah meningkatkan frekuensi perubahan, meningkatkan waktu idle sebagai pengumpan, program, dan sakelar stensil. Itu mempengaruhi efisiensi jika tidak direncanakan.

Memahami trade-off ini membantu tim memilih strategi terbaik untuk mengontrol biaya perakitan PCB sambil memenuhi permintaan proyek.

Menghitung Penghematan Biaya dengan Panelisasi PCB

Tabungan material

Tata letak panel yang efektif secara signifikan mengurangi limbah material. Dengan bersarang PCB berbentuk aneh, produsen dapat memaksimalkan pemanfaatan material. Misalnya, panel yang dirancang dengan baik dapat mengurangi biaya material hingga 15%. Ini sangat penting untuk proses produksi volume tinggi, di mana bahkan penghematan kecil per unit dapat menambah pengurangan biaya yang substansial.

Tabungan Tenaga Kerja

Panelisasi mengurangi jumlah sentuhan manual per papan, yang mengarah pada penghematan tenaga kerja yang signifikan. Lebih sedikit interaksi manual berarti lebih sedikit waktu kerja dan mengurangi risiko kesalahan manusia. Selain itu, waktu bongkar muat selama SMT diminimalkan. Ini dapat memotong biaya tenaga kerja sebesar 20% dalam produksi volume tinggi, membuat proses lebih efisien dan hemat biaya.

Efisiensi Pengujian dan Inspeksi

Papan Panelized merampingkan proses pengujian, membuat inspeksi optik otomatis (AOI), pengujian in-sirkuit (I.C.T), dan pengujian fungsional lebih efisien. Dengan menguji beberapa papan secara bersamaan, produsen dapat mengurangi waktu dan biaya yang terkait dengan pengujian papan individu. Ini dapat menurunkan biaya inspeksi hingga 30% dalam produksi volume, memastikan output berkualitas tinggi sambil meminimalkan biaya.

Biaya dan risiko depanelisasi

Metode depanelisasi secara signifikan memengaruhi biaya dan risiko. V-scoring adalah metode yang lebih murah tetapi dapat menyebabkan stres pada papan, berpotensi menyebabkan kerusakan. Routing tab lebih mahal tetapi lebih lembut di papan, mengurangi risiko kerusakan selama pemisahan. Depanelisasi yang tidak tepat dapat meningkatkan tingkat memo, meniadakan beberapa penghematan biaya yang dicapai melalui panelisasi. Menyeimbangkan biaya dan risiko sangat penting untuk memaksimalkan penghematan keseluruhan.

Dengan memahami faktor -faktor ini, produsen dapat menghitung penghematan biaya panelisasi dan membuat keputusan berdasarkan informasi untuk mengoptimalkan proses produksinya. Setiap aspek menawarkan peluang spesifik untuk mengurangi biaya sambil mempertahankan output berkualitas tinggi.

Pertimbangan desain untuk mengoptimalkan biaya panel dan volume

Menyelaraskan desain panel dengan proses perakitan

Desain panel harus selaras dengan kemampuan peralatan perakitan Anda. Pastikan tata letak panel Anda cocok dengan dimensi dan persyaratan konveyor dan perlengkapan. Merancang tab yang memisahkan diri untuk depaneling yang efisien dapat secara signifikan mengurangi tenaga kerja manual dan potensi kerusakan selama pemisahan. Misalnya, menggunakan tab Breakaway berbentuk V dapat membuat proses depaneling lebih lancar dan lebih dapat diandalkan.

Menyeimbangkan ukuran panel dengan kemampuan mesin

Ukuran panel adalah faktor penting dalam mengoptimalkan biaya. Pertimbangkan batasan ukuran mesin pick-and-place Anda, reflow, dan AOI. Panel yang terlalu besar mungkin memerlukan intervensi manual, meningkatkan biaya tenaga kerja dan mengurangi efisiensi. Dengan menjaga panel dalam kisaran ukuran optimal untuk peralatan Anda, Anda dapat mempertahankan otomatisasi yang lancar dan mengurangi kebutuhan untuk penanganan manual. Misalnya, ukuran panel yang cocok dengan kemampuan mesin dapat meningkatkan throughput hingga 25%.

Memilih metode panelisasi yang tepat untuk volume Anda

Pilihan metode panelisasi harus didasarkan pada volume produksi Anda. Untuk prototipe kecil, skor V seringkali cukup dan hemat biaya. Namun, untuk menjalankan volume tinggi, routing tab umumnya lebih disukai karena memberikan proses pemisahan yang lebih lembut, mengurangi risiko kerusakan papan. Memahami kapan menggunakan Vs-Score vs. Tab Routing dapat secara signifikan memengaruhi biaya dan kualitas. Misalnya, routing tab dapat mengurangi tingkat memo hingga 10% dalam proses produksi volume tinggi.

Dengan mempertimbangkan faktor -faktor desain ini dengan hati -hati, produsen dapat mengoptimalkan panelisasi untuk biaya dan efisiensi. Setiap pilihan berdampak pada aliran produksi dan biaya akhir, membuat keputusan berdasarkan informasi penting untuk memaksimalkan penghematan dan mempertahankan output berkualitas tinggi.

Pertanyaan yang sering diajukan

Bagaimana panelisasi PCB mengurangi biaya perakitan?

Panelisasi mengurangi biaya perakitan dengan meningkatkan pemanfaatan material dan mengurangi penanganan. Menggabungkan beberapa papan menjadi satu panel memaksimalkan penggunaan material, mengurangi limbah. Lebih sedikit sentuhan manual per papan biaya tenaga kerja yang lebih rendah. Metode depanelisasi yang efisien juga menghemat waktu dan mengurangi kesalahan.

Apakah panelisasi bermanfaat untuk pesanan volume kecil?

Ya, panelisasi dapat bermanfaat untuk pesanan volume kecil. Ini merampingkan proses perakitan, membuatnya lebih efisien. Bahkan dengan lebih sedikit papan, panelisasi mengurangi waktu pengaturan dan meningkatkan penggunaan materi. Ini dapat menyebabkan penghematan biaya, terutama saat menggunakan peralatan otomatis.

Metode panelisasi apa yang terbaik untuk desain saya?

Metode panelisasi terbaik tergantung pada kebutuhan desain dan produksi Anda. V-scoring cocok untuk papan kecil dan kuat dan prototipe. Routing tab lebih baik untuk papan yang lebih besar dan lebih sensitif. Panelisasi tab yang solid memberikan dukungan ekstra untuk papan besar tetapi membutuhkan lebih banyak upaya untuk terpisah.

Berapa banyak yang bisa saya simpan dengan meningkatkan volume pesanan?

Peningkatan volume pesanan dapat menyebabkan penghematan biaya yang signifikan. Volume yang lebih tinggi mengurangi biaya per unit melalui skala ekonomi. Biaya pengaturan tersebar di lebih banyak unit, menurunkan biaya individu. Pemanfaatan material juga meningkatkan, mengurangi limbah. Misalnya, pesanan besar dapat mengurangi biaya per unit sebesar 20% dibandingkan dengan yang kecil.

Apa risikonya jika saya melewatkan desain panel yang tepat?

Melewatkan desain panel yang tepat dapat menyebabkan peningkatan biaya dan penundaan produksi. Panel yang dirancang dengan buruk dapat menyebabkan limbah material, biaya tenaga kerja yang lebih tinggi, dan peningkatan laju memo. Depanelisasi yang tidak tepat dapat merusak papan, yang menyebabkan pengerjaan ulang atau memo. Desain panel yang tepat memastikan produksi dan penghematan biaya yang efisien.

Kesimpulan

Memahami bagaimana biaya panelisasi PCB dan dampak volume sangat penting untuk mengoptimalkan produksi Anda. Dari penghematan material dan efisiensi tenaga kerja hingga memilih metode panelisasi yang tepat, setiap faktor memainkan peran dalam mengurangi biaya dan meningkatkan kecepatan. Jika Anda ingin meningkatkan produksi PCB Anda, pertimbangkan bermitra dengan para ahli seperti Dongguan I.C.T Technology Co., Ltd. Mereka berspesialisasi dalam solusi PCB canggih dan dapat membantu Anda memaksimalkan efisiensi dan penghematan biaya.
