Inspeksi Optik Otomatis (AOI) berbasis aturan gagal pada jalur PCBA kepadatan tinggi modern. Anda tidak dapat mengandalkan ambang batas statis saat memeriksa komponen 01005 atau papan BGA yang padat. Deteksi cacat yang digerakkan oleh AI berfungsi sebagai persyaratan dasar untuk setiap pengoperasian teknologi pemasangan permukaan (SMT) yang serius. Tingkat panggilan palsu yang tinggi dan waktu peninjauan manual yang lama mematikan kecepatan saluran. Hal ini menghancurkan margin hasil dan membuat operator kehabisan tenaga, sehingga menyebabkan kesalahan inspeksi sekunder.
Manajer produksi menghadapi pertarungan terus-menerus di lantai pabrik. Algoritme deterministik tradisional kesulitan membedakan antara variasi proses yang dapat diterima dan cacat sebenarnya pada papan yang padat penduduknya. Sedikit perubahan pada sablon sutra atau residu fluks yang tidak berbahaya sering kali memicu mesin berhenti, memaksa operator manusia untuk memverifikasi papan yang benar-benar bagus.
Kami sedang mengevaluasi bagaimana dua pemain besar merekayasa perangkat keras AOI 3D dan perangkat lunak AI mereka untuk memperbaiki kemacetan ini. Kami akan melihat mekanisme sebenarnya dari kepala inspeksi, kerangka pembelajaran mesin, dan bagaimana kinerjanya di lantai pabrik yang aktif. Perincian ini menghilangkan klaim pemasaran untuk fokus pada kinerja inline, tingkat pelepasan cacat, dan efisiensi pemrograman aktual.
Efisiensi Pemrograman AI: Bandingkan kerangka kerja ProVision vAI Viscom dengan mesin AI milik SAKI terkait waktu penyiapan Pengenalan Produk Baru (NPI) dan pembuatan program otomatis.
Pengurangan Positif Palsu & Tinjauan Cerdas: Soroti metrik penting untuk mengevaluasi bagaimana setiap sistem membedakan antara toleransi yang dapat diterima dan cacat kritis, dan bagaimana stasiun peninjauan yang dibantu AI meminimalkan waktu verifikasi manual.
Inspeksi 3D Mendalam: Rangkum bagaimana kedua merek mengatasi cacat tersembunyi dan bayangan komponen tinggi menggunakan teknologi pencitraan canggih dan algoritme cerdas.
Integrasi & Skalabilitas: Uraikan kesiapan kedua platform untuk kepatuhan pabrik cerdas, integrasi MES loop tertutup, dan penyempurnaan pembelajaran mesin yang berkelanjutan.
Daftar isi
Performa AOI harus diukur pada jalur SMT nyata, tidak hanya berdasarkan resolusi kamera atau kecepatan inspeksi maksimum. Getaran pabrik, perubahan pencahayaan, dan perubahan suhu dapat memengaruhi kualitas gambar dan akurasi pemeriksaan. Sistem AOI yang andal harus mempertahankan kinerja yang stabil dalam kondisi produksi aktual.
AI membantu sistem AOI mengenali variasi normal pada sambungan solder dan penempatan komponen, sehingga mengurangi panggilan palsu yang tidak perlu. Sistem modern juga dapat belajar dari umpan balik operator selama peninjauan kerusakan. Hal ini mengurangi waktu inspeksi manual, menurunkan beban kerja operator, dan meningkatkan efisiensi inspeksi dari waktu ke waktu.
SAKI menggabungkan kamera resolusi tinggi dengan proyeksi pergeseran fasa multi-frekuensi untuk inspeksi 3D yang presisi. Pencahayaan multi-arah membantu mengurangi bayangan dari komponen tinggi dan meningkatkan pengukuran sumbu Z pada komponen dan sambungan solder, termasuk area tersembunyi pada PCBA kepadatan tinggi.
SAKI menggunakan AI untuk mengimpor data CAD dan Gerber, membangun perpustakaan komponen, dan secara otomatis membuat pengaturan pemeriksaan awal. AI-nya juga menganalisis data sambungan solder 3D untuk mendeteksi cacat seperti kabel yang terangkat, penghubung, dan solder yang tidak mencukupi, sehingga mengurangi kebutuhan pemrograman manual dan pemeriksaan visual 2D.
SAKI sangat cocok untuk produksi bervolume tinggi yang mengutamakan inspeksi stabil dan tingkat panggilan palsu yang rendah. Proses NPI-nya menggabungkan data CAD, pustaka komponen, parameter yang dihasilkan AI, dan penyetelan otomatis menggunakan papan asli. Namun, operator mungkin memerlukan pelatihan tambahan, dan komponen khusus mungkin memerlukan lebih banyak data inspeksi sebelum model AI dapat diandalkan.
Teknologi kepala sensor pada Mesin Viscom AOI standar 2026 mewakili pendekatan yang sangat terspesialisasi untuk akuisisi data optik. Viscom sangat bergantung pada sistem kamera multi-sudut yang mengelilingi sensor ortogonal resolusi tinggi di pusatnya. Array ini bekerja bersama-sama dengan modul proyeksi pinggiran tingkat lanjut. Proyektor menampilkan pola cahaya yang tepat di seluruh papan, sementara kamera bersudut menangkap deformasi pola ini pada komponen.
Viscom merekayasa konfigurasi perangkat keras ini secara khusus untuk mengidentifikasi cacat tersembunyi. Kamera bersudut mengintip ke bawah tepi komponen tertentu dan memeriksa fillet paket J-lead yang tetap tertutup jika dilihat dari atas ke bawah. Inspeksi 3D mendalam bergantung sepenuhnya pada data multi-perspektif ini. Sistem ini merekonstruksi model 3D PCBA yang sangat akurat, memungkinkan perangkat lunak mengukur volume solder dan koplanaritas komponen dengan sangat presisi.
ProVision vAI Viscom menggunakan AI untuk menganalisis data CAD dan secara otomatis membuat pengaturan inspeksi berdasarkan jenis komponen dan standar IPC. Hal ini mengurangi pekerjaan manual seperti menggambar area inspeksi dan menetapkan batas ketinggian, membantu para insinyur membuat program inspeksi lebih cepat dan fokus pada komponen yang lebih kompleks.
Viscom sangat cocok untuk produksi campuran tinggi dan keandalan tinggi seperti manufaktur otomotif dan ruang angkasa. Perangkat lunak vAI ProVision mendukung NPI yang lebih cepat dan penggantian produk yang sering, sementara inspeksi multi-sudut membantu memenuhi persyaratan inspeksi yang ketat. Namun, tugas pemeriksaan yang lebih kompleks mungkin memerlukan pengaturan tambahan dan integrasi sistem.

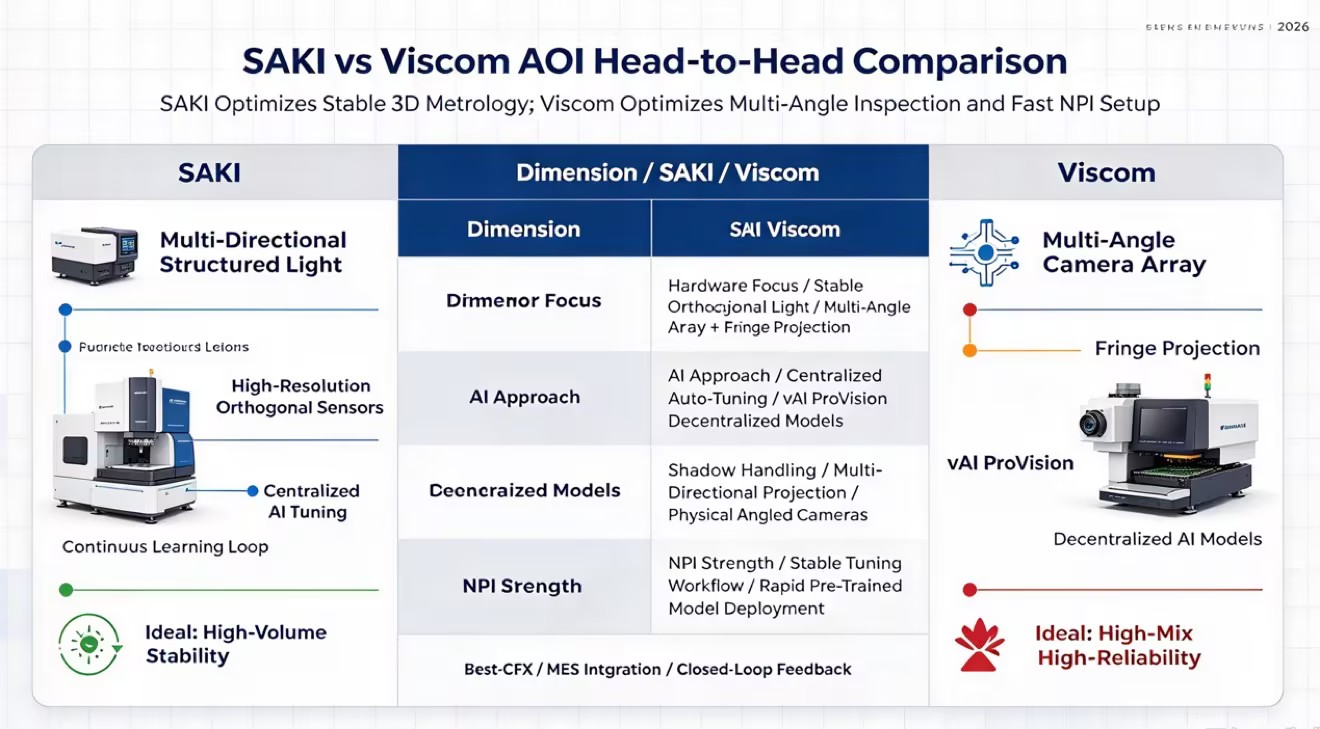

Untuk memahami perbedaan perangkat keras dan perangkat lunak, kita dapat melihat bagaimana kedua sistem mendekati proses pemeriksaan:
Fitur Sistem | Arsitektur SAKI | Arsitektur Viscom |
|---|---|---|
Desain Sensor Utama | Ortogonal resolusi tinggi dengan pergeseran fasa | Ortogonal dipadukan dengan rangkaian kamera multi-sudut |
Strategi Mitigasi Bayangan | Proyeksi cahaya terstruktur multi-arah | Inspeksi kamera sudut fisik dan proyeksi pinggiran |
Mesin Perangkat Lunak NPI | Penyetelan otomatis AI terpusat | model desentralisasi vAI ProVision |
Lingkungan Produksi Ideal | Pengoperasian terus menerus dengan volume tinggi dan campuran rendah | Campuran tinggi, keandalan tinggi (Otomotif/Dirgantara) |
Memaksimalkan kemampuan vAI ProVision sering kali memerlukan integrasi mendalam dengan alat manajemen data milik Viscom. Jejak perangkat keras kepala sensor multi-sudut juga bisa lebih besar dibandingkan sistem pesaing, sehingga memerlukan integrasi yang cermat ke jalur SMT yang ada. Evaluasi AI yang kompleks yang memanfaatkan data dari semua kamera bersudut secara bersamaan menimbulkan overhead pemrosesan, sehingga sedikit memengaruhi waktu siklus pada papan yang sangat padat.
Membandingkan Mesin SAKI vs Viscom AOI memerlukan analisis bagaimana jaringan saraf masing-masing menyaring variasi PCB yang dapat diterima. Pergeseran layar sutra, residu fluks, dan sedikit perubahan warna pada media memicu kesalahan positif pada sistem lama. SAKI menggunakan model AI yang sangat terpusat yang menyaring anomali visual ini dengan memprioritaskan data topografi 3D dibandingkan variasi warna 2D. Jaringan saraf Viscom memanfaatkan data gambar multi-sudut untuk melakukan anomali referensi silang, memastikan bahwa bayangan yang disebabkan oleh residu fluks tidak disalahartikan sebagai fillet solder yang hilang.
Kontrol terperinci atas ambang batas kepercayaan AI berbeda antara kedua platform. Viscom memberi para insinyur penggeser terperinci untuk menyesuaikan ketatnya model vAI ProVision, sehingga memungkinkan penyesuaian cepat dengan cepat. Sistem SAKI mengotomatiskan ambang batas ini berdasarkan putaran pembelajaran berkelanjutan, yang memerlukan lebih sedikit intervensi manual namun menawarkan kemampuan penggantian manual yang tidak terlalu cepat. Kedua sistem menangani inspeksi 3D mendalam untuk cacat tersembunyi secara efektif, meskipun sudut kamera fisik Viscom memberikan keunggulan dalam memeriksa geometri PCBA yang sangat kompleks dengan bayangan yang parah.
SAKI dan Viscom menggunakan sistem peninjauan berbantuan AI untuk mengurangi waktu pemeriksaan manual. SAKI memberikan cacat 3D yang jelas dan gambar referensi, sementara Viscom menawarkan beberapa tampilan kamera dan data inspeksi yang lebih detail. Kedua sistem dapat belajar dari umpan balik operator untuk mengurangi panggilan palsu yang berulang seiring berjalannya waktu.
Kedua sistem menggunakan data CAD dan Gerber untuk pemrograman offline, namun alur kerjanya berbeda. SAKI menggunakan proses penyetelan AI terstruktur yang berfokus pada inspeksi yang stabil, sedangkan vAI ProVision dari Viscom menggunakan model AI yang telah dilatih sebelumnya untuk membuat program lebih cepat dan mengurangi pengaturan manual selama NPI.
SAKI dan Viscom mendukung IPC-CFX untuk integrasi dengan MES dan peralatan SMT lainnya. Kedua sistem dapat berbagi data AOI dengan mesin SPI dan Pick-and-Place untuk mengidentifikasi perubahan proses dan mendukung koreksi otomatis. Hal ini membantu mengurangi cacat dan meningkatkan pengendalian produksi.
SAKI dan Viscom menghadapi tantangan manufaktur elektronik dengan filosofi teknik yang berbeda. SAKI memprioritaskan stabilitas perangkat keras optik yang kuat dan penyetelan AI otomatis yang sangat terpusat untuk mencapai konsistensi inline maksimum. Viscom sangat berfokus pada akuisisi sensor multi-sudut dan penerapan perangkat lunak yang cepat melalui vAI ProVision untuk mendominasi lingkungan dengan campuran dan kompleksitas tinggi.
Fasilitas yang memprioritaskan produksi jangka panjang, kompatibilitas armada SAKI yang ada, dan ketahanan mutlak terhadap variabel lingkungan harus dimasukkan dalam daftar SAKI. Lingkungan yang menuntut penyelesaian NPI yang cepat, kepatuhan 3D yang ketat untuk cacat tersembunyi, dan kontrol terperinci atas parameter AI akan menjadikan arsitektur Viscom sangat efektif.
Untuk melanjutkan evaluasi AOI Anda, jalankan langkah-langkah berikut:
Kompilasi kumpulan uji PCBA Anda yang paling kompleks, khususnya termasuk papan dengan riwayat cacat yang diketahui.
Jadwalkan uji coba inline dengan kedua vendor di lantai SMT aktif Anda untuk mengukur pengurangan panggilan palsu aktual dalam kondisi termal dan getaran nyata.
Evaluasi antarmuka perangkat lunak dengan operator alat berat Anda saat ini untuk mengukur kurva pembelajaran dan meninjau ergonomi stasiun.
Verifikasi kompatibilitas IPC-CFX dengan Sistem Eksekusi Manufaktur (MES) yang ada untuk memastikan pencatatan data loop tertutup berfungsi dengan benar.
J: Viscom mengintegrasikan jaringan saraf dengan data proyeksi pinggiran 3D. AI menganalisis topografi 3D multi-sudut suatu komponen atau sambungan solder. Daripada mengandalkan aturan geometris yang kaku, model pembelajaran mesin memahami varian alami dari fillet solder dan penempatan komponen yang dapat diterima. Hal ini memungkinkannya membedakan antara cacat kritis yang sebenarnya dan variasi proses yang dapat diterima, sehingga secara drastis mengurangi alarm palsu dan waktu peninjauan manual.
J: Viscom umumnya menawarkan penyelesaian NPI yang lebih cepat karena perangkat lunak vAI ProVision-nya, yang secara agresif menerapkan model AI terlatih untuk mengimpor data CAD guna menghasilkan parameter inspeksi secara otomatis. SAKI dilengkapi alat pemrograman otomatis, namun alur kerjanya memerlukan fase penyetelan berbasis AI yang lebih metodis pada beberapa papan fisik pertama, yang memprioritaskan stabilitas jangka panjang daripada kecepatan pengaturan langsung.
J: Ya. Kedua platform dilengkapi sepenuhnya untuk ekosistem pabrik pintar. Mereka mendukung protokol komunikasi standar industri, termasuk IPC-CFX dan SECS/GEM. Hal ini memungkinkan integrasi yang lancar dengan Sistem Eksekusi Manufaktur (MES) yang ada untuk pencatatan data real-time, ketertelusuran, dan umpan balik loop tertutup dengan peralatan jalur SMT lainnya.
J: Kedua mesin menggunakan pencitraan canggih untuk memetakan topografi papan. SAKI menggunakan proyeksi cahaya terstruktur multi-arah untuk menghilangkan bayangan yang disebabkan oleh komponen tinggi. Viscom menggunakan sistem kamera multi-sudut yang dikombinasikan dengan proyeksi pinggiran untuk mengintip secara fisik ke bawah tepi komponen. Algoritme cerdas kemudian merekonstruksi data ini menjadi model 3D yang tepat untuk memeriksa sambungan solder yang tidak jelas.
J: Pemeliharaan perangkat keras mencakup kalibrasi optik rutin, pembersihan lensa sensor, dan verifikasi penyelarasan proyektor untuk memastikan keakuratan sumbu Z. Pemeliharaan perangkat lunak juga sama pentingnya. Insinyur harus terus memperbarui pustaka komponen terpusat dan mengelola penyimpangan model AI dengan memasukkan data baru ke sistem ketika pemasok komponen atau perakit PCB berubah.
J: Model AI beradaptasi melalui kemampuan pembelajaran berkelanjutan dan umpan balik tinjauan cerdas. Ketika operator mengklasifikasikan anomali pada komponen baru sebagai positif palsu, sistem akan memperbarui bobot internalnya. Insinyur memperbarui pustaka komponen terpusat secara offline dengan memasukkan data AI CAD dan gambar sampel komponen baru tanpa menghentikan produksi aktif.
