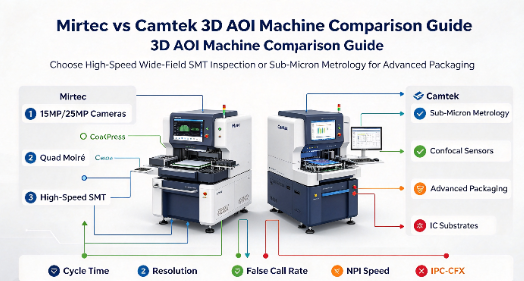

Standarisasi komponen miniatur (metrik 0201 ke bawah) dan paket IC yang kompleks telah menjadikan Inspeksi Optik Otomatis 3D (AOI) sebagai gerbang kualitas wajib, mengalihkan fokus dari deteksi cacat dasar ke metrologi tingkat lanjut, penghapusan panggilan palsu, dan integrasi data yang lancar. Produsen PCBA menghadapi trade-off penting antara hasil inspeksi (waktu siklus) dan akurasi pengukuran absolut. Tingkat panggilan palsu yang tinggi menciptakan hambatan sekunder pada stasiun peninjauan manual, menghilangkan keunggulan kecepatan jalur SMT, sementara muatan data gambar yang sangat besar dapat membebani jaringan TI pabrik. Memilih antara Mesin AOI Mirtec vs Camtek 3D memerlukan analisis arsitektur optik yang berbeda, ekosistem perangkat lunak, tuntutan infrastruktur TI, dan penyelarasan dengan lingkungan produksi tertentu (misalnya, campuran tinggi/volume rendah vs. persilangan kemasan semikonduktor canggih).
Arsitektur Optik: Mirtec mengandalkan kamera top-down beresolusi sangat tinggi (hingga 25MP) yang dikombinasikan dengan proyeksi pinggiran Moiré multi-frekuensi, mengoptimalkan inspeksi SMT full-board yang cepat.
Fokus Metrologi: Camtek memanfaatkan akar kuatnya dalam semikonduktor dan inspeksi pengemasan tingkat lanjut, menawarkan kemampuan metrologi yang unggul untuk substrat dan benjolan mikro yang sangat kompleks.
Dampak Hasil: Kedua platform menggunakan AI untuk memfilter panggilan palsu, namun alur kerja pemrograman, kontrol versi, dan sistem manajemen perpustakaan menentukan seberapa cepat Pengenalan Produk Baru (NPI) mencapai hasil optimal.
Penggerak Keputusan: Mirtec umumnya disukai untuk lingkungan SMT tradisional berkecepatan tinggi, sedangkan mesin Camtek 3D AOI unggul dalam lingkungan hibrid yang memerlukan presisi tingkat semikonduktor dan penanganan substrat tingkat lanjut.
Daftar isi

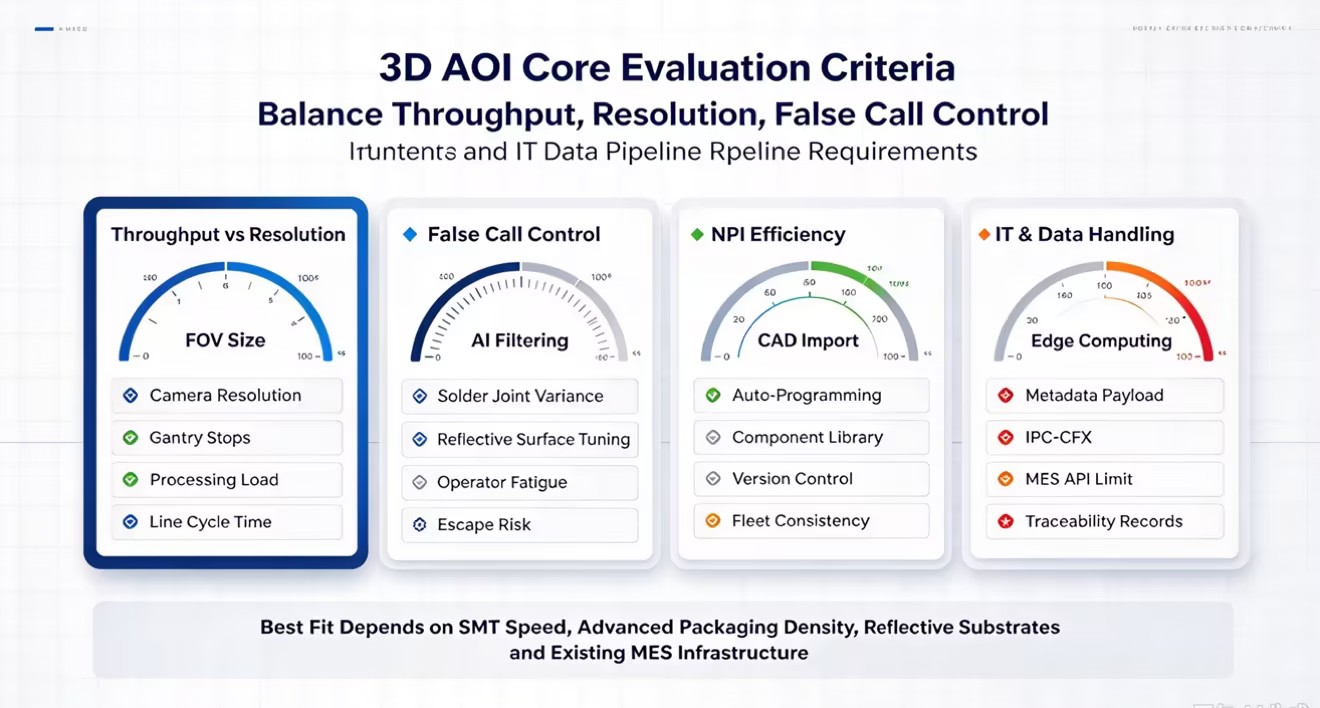

Batasan fisik Bidang Pandang (FOV) dan kecepatan pengambilan gambar menentukan kinerja dasar sistem inspeksi optik apa pun di pabrik. Resolusi kamera secara langsung memengaruhi kemampuan Anda untuk memeriksa papan yang padat penduduknya tanpa memperlambat seluruh lini produksi. Sensor megapiksel yang lebih tinggi menangkap area fisik yang lebih besar dalam satu frame. Hal ini mengurangi jumlah penghentian mekanis yang harus dilakukan gantri di seluruh PCB. Namun, memproses file gambar yang lebih besar memerlukan daya komputasi yang sangat besar. Anda harus menyeimbangkan kebutuhan resolusi sub-mikron dengan persyaratan waktu siklus yang ketat pada jalur SMT. Jika mesin inspeksi tidak dapat mengimbangi peralatan pick-and-place, hal ini akan langsung menjadi hambatan utama di pabrik.
Resolusi kamera | Ukuran Bidang Pandang (FOV). | Gantry Stop per Papan | Beban Pemrosesan | Aplikasi Ideal |
|---|---|---|---|---|
12 Megapiksel | Kecil | Tinggi | Rendah | SMT lama, papan dengan kepadatan rendah |
15 Megapiksel | Sedang | Sedang | Sedang | Produksi SMT campuran tinggi standar |
25 Megapiksel | Besar | Rendah | Tinggi | PCBA seluler berkecepatan tinggi dan berkepadatan tinggi |
Kerugian sebenarnya dari panggilan palsu jauh melebihi beberapa detik yang dibutuhkan operator untuk menyelesaikannya di stasiun pengerjaan ulang. Tanda palsu yang berlebihan berdampak signifikan terhadap efisiensi tenaga kerja dan menyebabkan kelelahan operator yang parah. Ketika teknisi menghabiskan giliran kerjanya untuk membersihkan ratusan non-cacat, mereka mengalami kelelahan yang mengkhawatirkan. Ini adalah kondisi psikologis di mana operator mulai menyetujui tanda secara mekanis tanpa tinjauan menyeluruh. Hal ini secara drastis meningkatkan risiko cacat sebenarnya yang lolos dari stasiun peninjauan manual dan sampai ke pelanggan akhir. Sistem inspeksi yang efektif menekan panggilan palsu pada tingkat algoritmik. Hal ini memastikan operator manusia hanya berinteraksi dengan anomali asli yang memerlukan penilaian teknik kritis.
Lingkungan manufaktur dengan campuran tinggi menuntut alur kerja Pengenalan Produk Baru (NPI) yang cepat. Efisiensi pemrograman offline, kemampuan penyetelan otomatis, dan pustaka komponen terpusat menentukan seberapa cepat board baru berpindah dari tahap CAD ke produksi penuh. Jika pemrogram harus secara manual menentukan jendela inspeksi dan ambang batas ketinggian untuk setiap komponen unik, waktu siklus NPI akan meroket. Sistem modern menawarkan kontrol versi yang kuat. Hal ini memungkinkan teknisi proses mengelola perpustakaan inspeksi di beberapa mesin dengan lancar. Algoritme yang disetel pada Jalur 1 harus berperilaku sama ketika diterapkan ke Jalur 4.
Metrologi 3D modern menghasilkan terabyte data gambar mentah setiap hari. Pipeline data yang kuat menangani file berukuran besar ini tanpa menyebabkan waktu tunggu jaringan habis atau pembatasan server. Ketika sistem inspeksi mencoba untuk mendorong data cloud titik 3D yang tidak terkompresi ke Sistem Eksekusi Manufaktur (MES) terpusat, sistem tersebut dengan mudah menguasai jaringan gigabit standar. Pabrik memerlukan solusi komputasi edge cerdas yang mengompresi data, hanya mengekstrak metadata metrologi yang diperlukan, dan mengirimkannya secara efisien. Kegagalan mengoptimalkan saluran data ini mengakibatkan batas kecepatan API HTTP 429, paket terputus, dan catatan ketertelusuran tidak lengkap.
Mirtec melakukan pendekatan inspeksi optik dengan fokus memaksimalkan FOV tanpa mengorbankan detail tingkat mikron. Teknologi kamera milik mereka menggunakan sensor top-down 15MP hingga 25MP yang dipasangkan dengan antarmuka CoaXPress berkecepatan tinggi. Kepadatan piksel yang sangat besar ini memungkinkan sistem untuk menangkap gambar yang sangat detail dari komponen metrik 0201 di seluruh area fisik yang luas dalam satu pemicu. Dengan mengurangi jumlah pergerakan gantry yang diperlukan untuk menutupi PCBA standar, sistem Mirtec mempertahankan kecepatan inspeksi yang tinggi. Antarmuka CoaXPress memastikan muatan data dalam jumlah besar dari kamera mencapai unit pemrosesan dengan latensi mendekati nol. Hal ini membuat perangkat keras tersinkronisasi secara sempurna dengan analisis perangkat lunak.
Untuk mengekstrak pengukuran tinggi 3D yang tepat, Mirtec menggunakan teknologi Digital Multi-Frequency Quad Moiré. Sistem ini memproyeksikan pola pinggiran yang kompleks ke PCBA dari empat sudut berbeda. Saat pola-pola ini menutupi komponen dan sambungan solder, kamera menangkap pergeseran fasa di pinggirannya. Perangkat lunak kemudian menghitung topologi 3D papan yang tepat. Metode ini secara efektif mengidentifikasi cacat koplanaritas pada IC sayap camar, mengukur volume pasta solder, dan mendeteksi kabel terangkat yang lolos inspeksi 2D standar. Pendekatan multi-frekuensi memungkinkan sistem mengukur secara akurat permukaan yang sangat reflektif dan badan komponen yang gelap dan menyerap cahaya.
Rangkaian perangkat lunak Intelli-Sys menggerakkan perangkat keras Mirtec, memanfaatkan algoritma pembelajaran mendalam untuk tugas inspeksi yang kompleks. Algoritme berbasis aturan tradisional berjuang dengan varian alami dalam tampilan sambungan solder. Mirtec melatih model AI-nya pada kumpulan data besar sambungan solder yang dapat diterima dan rusak. Hal ini memungkinkan sistem untuk membuat keputusan yang berbeda dengan meniru penilaian manusia. Perangkat lunak ini memiliki fitur Pengenalan Karakter Optik (OCR) yang canggih. OCR yang digerakkan oleh AI ini membaca nomor komponen yang diukir dengan laser pada paket IC yang sangat reflektif, bahkan ketika residu fluks atau pencahayaan buruk mengaburkan sebagian teks. Hal ini memastikan ketertelusuran komponen yang ketat di seluruh lantai produksi.
Mesin Camtek 3D AOI melakukan inspeksi dari sudut pandang metrologi, yang sangat dipengaruhi oleh akar kuat perusahaan dalam manufaktur semikonduktor. Teknologi sensor mencapai akurasi sub-mikron, yang sangat penting saat memeriksa gundukan mikro, pilar tembaga, dan permukaan cetakan yang sangat reflektif. Camtek menggunakan teknik pencahayaan khusus dan sensor berbasis confocal atau interferometri untuk menangkap data topografi yang tepat. Hal ini memungkinkan sistem mengukur fitur secara fisik terlalu kecil atau terlalu reflektif untuk diselesaikan secara akurat oleh sistem proyeksi pinggiran standar. Fokusnya tetap pada keterulangan pengukuran absolut, bukan sekadar penandaan cacat berkecepatan tinggi.
Camtek memiliki keunggulan struktural yang berbeda saat memeriksa kemasan canggih, substrat IC, dan papan High-Density Interconnect (HDI). Substrat ini memiliki fitur kelengkungan ekstrem, bantalan emas yang sangat reflektif, dan geometri jejak mikroskopis. Camtek mengkalibrasi mesin optiknya secara khusus untuk menangani pantulan cermin dari silikon murni dan logam yang dipoles. Sistem penanganan material di dalam alat berat mengangkut substrat yang sangat tipis atau fleksibel tanpa menimbulkan tekanan atau getaran. Jika tidak, getaran akan merusak data metrologi sub-mikron. Hal ini menjadikan platform ini sangat cocok untuk lingkungan manufaktur hibrid yang menjembatani perakitan SMT dan semikonduktor.
Kategorisasi cacat dalam sistem Camtek lebih dari sekadar metrik lulus/gagal. Perangkat lunak berpemilik terintegrasi langsung dengan sistem manajemen hasil tingkat semikonduktor. Ini mengklasifikasikan cacat berdasarkan aturan morfologi yang kompleks dan data hasil historis. Saat memeriksa ribuan benjolan mikro pada satu substrat, sistem mengumpulkan data metrologi untuk mengidentifikasi penyimpangan proses sistemik. Misalnya, ia dapat mendeteksi sedikit perubahan dalam konsentrasi rendaman pelapisan jauh sebelum terjadi cacat keras. Penanganan data proaktif ini memungkinkan para insinyur proses untuk menyesuaikan peralatan hulu secara dinamis, mempertahankan tingkat hasil yang tinggi pada produk pengemasan canggih yang sangat mahal.
Kedua sistem dapat mendeteksi cacat SMT yang umum, namun kekuatannya berbeda. Mirtec menggunakan teknologi Quad Moiré untuk mendeteksi dengan cepat kabel yang terangkat dan batu nisan pada PCB standar, sementara Camtek berfokus pada pengukuran mendetail fitur solder skala mikro dan substrat canggih yang kompleks.
Komponen tinggi dapat menciptakan bayangan yang menyembunyikan komponen kecil di dekatnya selama inspeksi 3D. Mirtec menggunakan beberapa proyektor dan kamera samping untuk memeriksa area tersembunyi ini, sementara Camtek menggunakan optik khusus dan susunan fokus sumbu Z. Kedua pendekatan tersebut membantu mengurangi titik buta pada papan dengan kepadatan tinggi.
AI membantu mengurangi pemrograman manual dan meningkatkan klasifikasi cacat. Mirtec berfokus pada penyiapan AI yang cepat untuk komponen SMT standar dan lini produksi, sementara Camtek menggunakan AI untuk analisis cacat yang lebih kompleks pada substrat semikonduktor. Ini mendukung kebutuhan inspeksi dan lingkungan produksi yang berbeda.
Kedua sistem menyediakan alat terpusat untuk mengelola program inspeksi dan pustaka komponen di beberapa mesin. Mirtec berfokus pada berbagi perpustakaan cepat antar jalur SMT, sementara Camtek menyediakan kontrol versi terperinci, catatan audit, dan izin pengguna untuk lingkungan produksi yang memerlukan kemampuan penelusuran yang ketat.
Fitur Teknis | Mirtec 3D AOI | Camtek 3D AOI |
|---|---|---|
Aplikasi Utama | SMT berkecepatan tinggi, standar hingga PCBA kompleks | Pengemasan canggih, substrat IC, HDI |
Inti Optik | 15MP/25MP CoaXPress + Quad Moiré | Sensor confocal/interferometri sub-mikron |
Mitigasi Bayangan | 8 Proyeksi + 4 Kamera Samping | Mesin optik canggih & penumpukan fokus |
Fokus AI | Varians sambungan solder, OCR, NPI cepat | Klasifikasi cacat morfologi, analisis hasil |
Integrasi Data | Standar MES, kepatuhan IPC-CFX | Sistem manajemen hasil semikonduktor |
Sistem loop tertutup menghubungkan AOI dengan SPI, Pick-and-Place, dan peralatan produksi lainnya. Ketika AOI mendeteksi kesalahan penempatan berulang, sistem dapat mengirimkan data koreksi ke hulu. Mirtec berfokus pada komunikasi M2M dalam jalur SMT, sementara Camtek menghubungkan data inspeksi dengan sistem manajemen hasil yang lebih luas untuk pengemasan tingkat lanjut.
Sistem AOI 3D menghasilkan data gambar dan pengukuran dalam jumlah besar yang dapat meningkatkan beban jaringan. Mirtec menggunakan komputasi tepi untuk memproses data secara lokal dan mengirimkan hasil pemeriksaan utama ke MES, sementara Camtek menggunakan kompresi data untuk mengelola catatan pemeriksaan semikonduktor terperinci. Kedua pendekatan tersebut membantu mengurangi tekanan jaringan sekaligus menjaga data produksi penting.
Baik Mirtec dan Camtek mengirimkan data inspeksi ke sistem pabrik untuk analisis kualitas dan ketertelusuran. Mirtec menyediakan dasbor visual untuk jenis cacat, panggilan palsu, dan kinerja alat berat, sementara Camtek lebih fokus pada SPC terperinci dan tren metrologi jangka panjang. Alat-alat ini membantu para insinyur mengidentifikasi perubahan proses dan meningkatkan kualitas produksi.
Jadwalkan demonstrasi benchmark menggunakan PCBA Anda yang paling kompleks, termasuk papan yang diketahui rusak, untuk mengevaluasi waktu pemrograman aktual dan tingkat penangkapan cacat.
Audit tarif panggilan palsu Anda saat ini dan kategorikan berdasarkan jenis komponen untuk mengidentifikasi titik buta optik tertentu pada saluran SMT Anda yang ada.
Evaluasi bandwidth jaringan pabrik dan batas MES API dengan departemen TI Anda untuk memastikan infrastruktur dapat menangani muatan data metrologi 3D yang berkelanjutan.
Uji perangkat lunak pemrograman offline selama evaluasi vendor untuk mengukur waktu tepat yang diperlukan untuk membangun pustaka komponen baru dari awal.
J: Mirtec menggunakan kamera top-down beresolusi sangat tinggi yang dipasangkan dengan proyeksi pinggiran Moiré multi-frekuensi untuk inspeksi SMT bidang luas dan berkecepatan tinggi. Camtek menggunakan sensor khusus berbasis confocal atau interferometri yang dirancang untuk metrologi sub-mikron, dengan fokus pada presisi ekstrem untuk semikonduktor dan substrat pengemasan canggih.
J: Camtek menangani permukaan yang sangat reflektif dengan memanfaatkan mesin optik canggih dan teknik pencahayaan khusus yang dikalibrasi untuk refleksi specular. Hal ini memungkinkan sensor untuk menangkap data topografi yang akurat pada silikon telanjang, logam yang dipoles, dan gundukan mikro tanpa kehilangan data yang biasanya disebabkan oleh silau dalam sistem proyeksi standar.
J: Mirtec umumnya lebih cocok untuk lingkungan dengan campuran tinggi dan volume rendah. Perangkat lunak Intelli-Sys dan pemrograman otomatis berbasis AI memungkinkan alur kerja Pengenalan Produk Baru yang cepat. Kemampuan untuk menyempurnakan algoritme dengan cepat dan menerapkan pustaka komponen terpusat secara signifikan mengurangi waktu penyiapan selama seringnya pergantian jalur.
J: Mirtec mengurangi efek bayangan dengan menggunakan arsitektur multi-kamera, biasanya menampilkan konfigurasi 8 Proyeksi plus 4 Kamera Sisi. Saat komponen tinggi menghalangi proyeksi pinggiran dari atas ke bawah, kamera samping akan menangkap area yang berbayang, memastikan komponen kecil di dekatnya dapat diperiksa sepenuhnya.
J: Ya. Untuk mencegah pembatasan jaringan dan batas waktu API, kedua sistem menggunakan komputasi edge untuk memproses data gambar mentah secara lokal. Mereka memampatkan point cloud 3D yang sangat besar menjadi muatan metadata yang ringan, hanya mentransmisikan metrik kelulusan/kegagalan penting dan data ketinggian ke MES melalui protokol standar.
J: AI mengurangi panggilan palsu dengan mengganti ambang batas yang kaku dan berbasis aturan dengan model pembelajaran mendalam yang dilatih pada kumpulan data besar dari sambungan yang dapat diterima dan rusak. AI memahami varian tampilan solder yang alami dan dapat diterima, sehingga memungkinkannya mengklasifikasikan anomali kompleks secara akurat yang memicu tanda palsu dalam algoritme tradisional.
