Rakitan PCB berdensitas tinggi dan miniaturisasi komponen ekstrem hingga ukuran metrik 01005 dan 0201 tidak memberikan margin kesalahan apa pun di lantai pabrik. Standar kepatuhan yang ketat di sektor otomotif, ruang angkasa, dan medis telah mengubah manufaktur tanpa cacat dari keunggulan kompetitif menjadi persyaratan dasar yang ketat. Produsen terus berupaya menyeimbangkan kecepatan pemeriksaan dengan akurasi mutlak. Mempertahankan waktu takt lini akan menjaga kuota produksi tetap pada jalurnya, namun menghilangkan tingkat pelepasan dan meminimalkan panggilan palsu yang menghambat stasiun pengerjaan ulang manual juga sama pentingnya untuk hasil keseluruhan.
Mengevaluasi sistem Inspeksi Optik Otomatis (AOI) yang optimal memerlukan tindakan yang jauh melampaui klaim lembar spesifikasi dasar. Insinyur produksi harus menganalisis realitas teknis, batasan fisik, dan kemampuan hasil aktual. Analisis ini menguraikan trade-off produksi antara dua pemimpin industri. Memahami nuansa penerapan Mesin Koh Young vs MEK AOI memberikan kejelasan yang diperlukan untuk mengoptimalkan jalur teknologi pemasangan permukaan (SMT) Anda untuk tahun 2026 dan seterusnya.

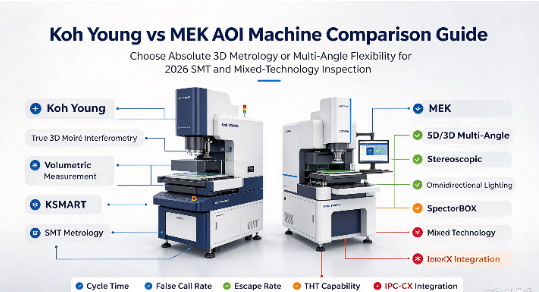

Pengukuran vs. Inspeksi: Koh Young mengandalkan profilometri 3D sebenarnya (interferometri Moiré) untuk pengukuran absolut, menjadikannya standar terbaik untuk jalur SMT yang kompleks dan memiliki keandalan tinggi.
Keserbagunaan vs. Spesialisasi: MEK menawarkan sistem 5D/3D yang sangat fleksibel dengan pencahayaan multi-sudut yang luar biasa, memberikan keunggulan kuat dalam papan teknologi campuran (SMT dan THT).
Realitas Throughput: Meskipun MEK sering kali menyediakan akuisisi gambar mentah yang lebih cepat, pemfilteran cacat berbasis AI dari Koh Young secara drastis mengurangi waktu peninjauan manual sekunder, yang sering kali menghasilkan throughput jalur efektif yang lebih tinggi.
Pencocokan Model Unggulan: Evaluasi sering kali dilakukan pada seri Zenith Koh Young (misalnya, Zenith 2, Zenith Alpha) terhadap sistem modular ISO-Spector dan SpectorBOX MEK.
Biaya-untuk-Kinerja: MEK biasanya menghasilkan Belanja Modal awal yang lebih rendah dan penerapan yang lebih cepat untuk lingkungan campuran tinggi/volume rendah (HMLV), sedangkan investasi awal Koh Young yang lebih tinggi diimbangi dengan perlindungan hasil yang unggul dalam aplikasi volume tinggi/campuran rendah (HVLM) atau aplikasi yang sangat penting.
Daftar isi
Sistem AOI 2D tradisional hanya memeriksa sumbu X dan Y, sehingga sistem tersebut mungkin tidak mendeteksi cacat terkait ketinggian dan dapat dipengaruhi oleh warna PCB atau komponen reflektif. AOI 3D sejati menambahkan pengukuran sumbu Z untuk mendeteksi kabel yang terangkat, masalah koplanaritas, dan cacat volume solder. Ini memberikan pengukuran yang lebih akurat untuk rakitan PCB yang kompleks dan berdensitas tinggi.

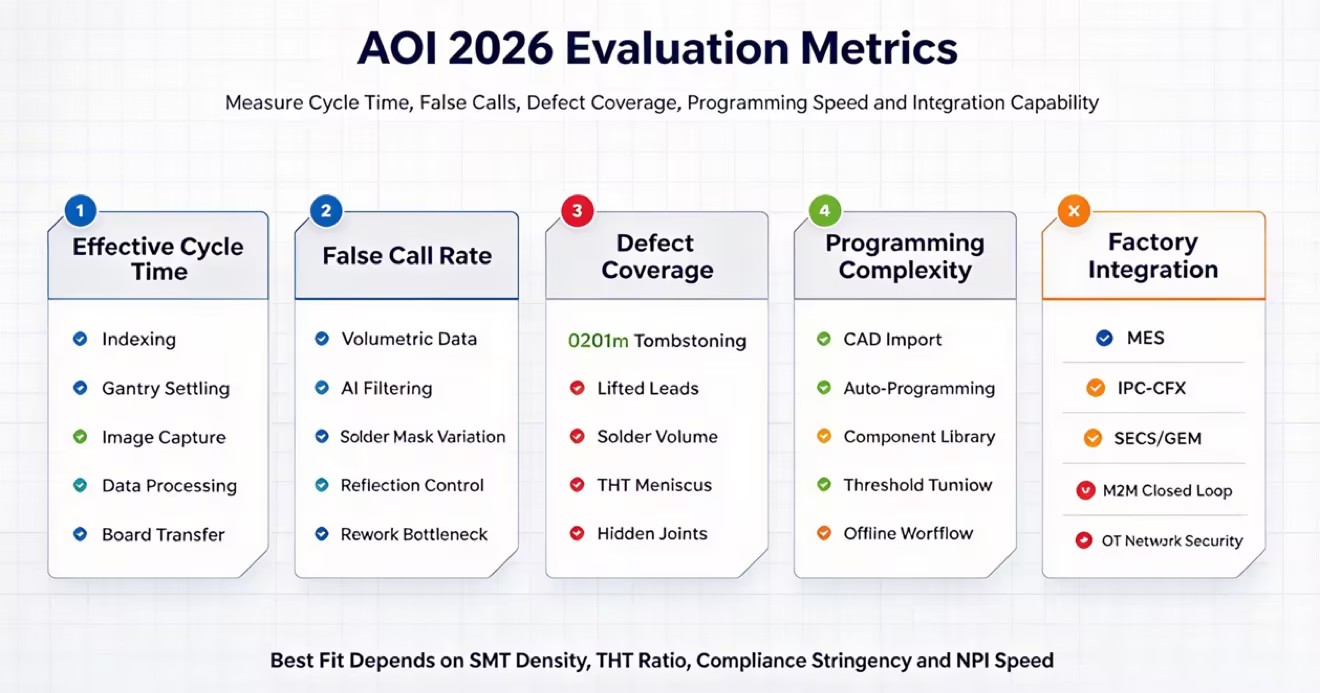

Kecepatan AOI tidak hanya bergantung pada waktu pemindaian kamera. Pemuatan papan, penjepitan, pergerakan gantry, pengambilan gambar, pemrosesan data, dan pemindahan papan semuanya mempengaruhi total waktu siklus. Panggilan palsu juga dapat memperlambat produksi karena operator harus meninjaunya secara manual. Sistem AOI yang baik harus menyeimbangkan pemeriksaan cepat dengan tingkat panggilan palsu yang rendah.
Sistem AOI modern menggunakan AI untuk mendeteksi cacat dan mengidentifikasi perubahan proses sebelum menyebabkan masalah kualitas. Dengan melacak perubahan posisi komponen, volume solder, dan tinggi sumbu Z, AI dapat memperingatkan operator ketika produksi mulai menyimpang. Edge AI dapat memproses data ini dengan cepat dan membantu pabrik meningkatkan kontrol kualitas tanpa memperlambat jalur produksi.
Koh Young menggunakan teknologi multi-arah Moiré untuk memeriksa komponen PCB dari beberapa sudut, mengurangi bayangan yang disebabkan oleh komponen tinggi. Ini menciptakan data 3D untuk mengukur tinggi, luas, dan volume komponen dan sambungan solder. Ini membantu mendeteksi cacat kecil pada PCB padat dan mendukung pemeriksaan berdasarkan standar IPC.
Seri Koh Young Zenith mencakup Zenith 2, Zenith Alpha, dan Zenith UHS untuk kebutuhan pemeriksaan yang berbeda. Resolusi optik berkisar dari 15µm hingga 10µm, dengan opsi 10µm dirancang untuk komponen metrik 0201 kecil dan mikro-BGA. Kamera resolusi tinggi dan sistem gantri kaku juga membantu menjaga kestabilan inspeksi 3D pada kecepatan tinggi.
Integrasi perangkat lunak adalah pembeda utama untuk setiap Mesin Koh Young AOI . Ekosistem perangkat lunak KSMART menyediakan pusat terpusat untuk manajemen kualitas di seluruh pabrik. Alat Koh Young Auto Programming (KAP) yang didukung AI secara drastis mengurangi waktu yang diperlukan untuk menyiapkan profil papan baru. KAP secara otomatis mengenali komponen dari data CAD dan menerapkan parameter pemeriksaan yang benar berdasarkan database terpusat yang luas.
Selain itu, konektivitas Machine-to-Machine (M2M) memungkinkan sistem mengirimkan data pengukuran real-time kembali ke sistem Solder Paste Inspection (SPI) dan mesin Pick-and-Place. Komunikasi loop tertutup ini secara otomatis mengoreksi offset penempatan dan menempelkan penyimpangan volume dengan cepat. Jika AOI mendeteksi pergeseran penempatan yang konsisten, AOI mengirimkan perintah offset langsung ke mounter, memperbaiki masalah tanpa campur tangan manusia.
Sistem Koh Young berkembang pesat di sektor manufaktur yang tidak memberikan toleransi sama sekali. Kemampuan pengukuran mutlak menjadikannya pilihan utama untuk elektronik otomotif, di mana kegagalan komponen dapat menyebabkan masalah keselamatan yang sangat besar. Kontraktor kedirgantaraan dan pertahanan mengandalkan teknologi ini untuk memenuhi persyaratan dokumentasi peraturan yang ketat.
Produsen perangkat medis memanfaatkan metrologi resolusi tinggi untuk memastikan implan dan monitor yang penting bagi kehidupan berfungsi dengan sempurna. Selain itu, fasilitas PCBA seluler dengan kepadatan sangat tinggi mendapat manfaat dari kemampuan sistem untuk memeriksa komponen mikroskopis yang dikemas rapat tanpa gangguan bayangan. Ketika kepastian mutlak diperlukan, metrologi 3D yang sebenarnya menyediakan data objektif yang diperlukan.
MEK menggunakan pencitraan 5D/3D dan pencahayaan multi-sudut untuk inspeksi PCB yang fleksibel. Sistem 9 kameranya menggabungkan satu kamera atas dengan delapan kamera samping untuk memeriksa sambungan solder tersembunyi, komponen tinggi, J-lead, dan sayap camar. Desain ini membantu mendeteksi cacat yang mungkin terlewatkan oleh kamera top-down standar.
MEK ISO-Spector M1A menggabungkan inspeksi 3D, AI, dan pemrosesan gambar berkecepatan tinggi. SpectorBOX menawarkan inspeksi fleksibel dari atas ke bawah atau dari bawah ke atas untuk jalur penyolderan gelombang dan selektif. Jarak bebas sumbu Z yang tinggi juga mendukung papan dengan kapasitor besar, unit pendingin, dan komponen tinggi lainnya.
MEK dapat memeriksa rakitan SMT dan THT, sehingga cocok untuk papan teknologi campuran. Pemeriksaan dari bawah ke atas membantu mendeteksi kekurangan solder, penghubung, cacat lubang pin, dan masalah lain pada pin yang disolder gelombang. Pencahayaannya yang fleksibel juga meningkatkan pemeriksaan di sekitar komponen THT yang besar.
MEK sangat cocok untuk produksi campuran tinggi dan volume rendah di mana desain PCB dan jenis komponen sering berubah. Sistem inspeksinya yang fleksibel dapat menangani SMT, THT, papan tembaga berat, dan berbagai ukuran komponen. Hal ini membuatnya berguna bagi produsen kontrak dan produksi elektronik industri.
MEK menggunakan kamera berkecepatan tinggi untuk menangkap gambar 2D/3D dengan cepat, sehingga memberikan keunggulan dalam kecepatan pemindaian mentah. Koh Young memproses kumpulan data 3D yang lebih besar dari proyeksi Moiré, namun teknologi GPU dan Edge AI yang lebih baru telah meningkatkan kecepatan pemrosesan. Kedua sistem dapat mendukung pemeriksaan efisien pada rakitan PCB yang kompleks.
Koh Young kuat dalam inspeksi SMT karena pengukuran 3D-nya dapat mendeteksi cacat kecil seperti masalah batu nisan 0201 dan volume solder. MEK bekerja dengan baik dengan THT dan komponen tinggi karena kamera sampingnya dapat memeriksa konektor, sambungan solder, dan area yang tersembunyi dari kamera top-down.
Koh Young menggunakan pengukuran tinggi dan volume 3D untuk mengidentifikasi cacat dan mengurangi panggilan palsu. MEK menggunakan algoritma AI untuk memisahkan cacat nyata dari perbedaan visual yang disebabkan oleh warna PCB atau komponen reflektif. Kedua sistem bertujuan untuk mengurangi panggilan palsu dan mencegah papan yang rusak lolos pemeriksaan.
Koh Young menggunakan perangkat lunak KAP untuk membuat program inspeksi dari data CAD dan secara otomatis mengatur parameter inspeksi. MEK menggunakan pustaka komponen yang dapat disesuaikan yang memberi para insinyur kontrol lebih besar terhadap pengaturan pencahayaan dan inspeksi. Kedua sistem mendukung integrasi MES melalui standar SECS/GEM dan IPC-CFX.
Baik Koh Young dan MEK menyediakan dukungan teknis global dan layanan suku cadang. Koh Young menggunakan pusat dukungan regional dan diagnostik jarak jauh, sementara MEK bekerja melalui distributor regional dan mitra integrasi. Pembeli harus membandingkan waktu respons teknisi lokal, ketersediaan suku cadang, dan Perjanjian Tingkat Layanan (SLA) sebelum membeli.
Dimensi Evaluasi | Koh Muda | MEK (Marantz) | Dampak Operasional |
|---|---|---|---|
Teknologi Inti | Interferometri Moiré 3D Sejati | Stereoskopis Multi-Sudut 5D/3D | Menentukan kemampuan pengukuran absolut vs inspeksi visual. |
Penangkapan Cacat SMT | Luar Biasa (Komponen mikro) | Kuat | Penting untuk PCBA seluler dan medis dengan kepadatan tinggi. |
THT / Komponen Tinggi | Sedang (Batasan bayangan) | Luar biasa (sistem 9 kamera) | Mendikte kinerja pada dewan teknologi campuran dan industri. |
Tingkat panggilan palsu | Mendekati Nol (Data volumetrik) | Rendah (difilter AI) | Secara langsung berdampak pada kemacetan pengerjaan ulang manual dan hasil yang efektif. |
Metode Pemrograman | Pemrograman Otomatis AI (KAP) | Berbasis Perpustakaan yang Dapat Disesuaikan | Mempengaruhi kecepatan NPI (Pengenalan Produk Baru) dan pelatihan operator. |
Izin Sumbu Z | Izin SMT Standar | Opsi Izin Tinggi | Menentukan kemampuan untuk memeriksa papan dengan heat sink atau relay yang besar. |
Keputusan konseptual inti bermuara pada memilih antara kontrol proses yang kaku dan kemampuan beradaptasi yang tangkas. Menerapkan teknologi Koh Young berarti berkomitmen terhadap metrologi absolut. Merupakan keputusan untuk mengukur setiap dimensi fisik dewan untuk menjamin kepatuhan terhadap standar industri yang tidak kenal ampun. Pengendalian yang ketat ini diperlukan untuk lingkungan di mana satu cacat saja tidak dapat diterima, seperti di bidang kedirgantaraan atau manufaktur medis.
Sebaliknya, penerapan teknologi MEK berarti mengutamakan fleksibilitas. Merupakan keputusan untuk membangun proses inspeksi yang sangat mudah beradaptasi dan mampu menangani campuran produk yang tidak dapat diprediksi, komponen THT yang berat, dan tata letak papan yang beragam. Produsen harus menyelaraskan pilihan mesin mereka secara langsung dengan realitas produksi dominan mereka. Fasilitas bervolume tinggi yang menjalankan papan ponsel pintar yang identik memerlukan standarisasi yang ketat, sementara produsen kontrak yang membuat lima puluh produk berbeda dalam seminggu memerlukan kemampuan manufaktur yang tangkas.
Tidak ada mesin yang unggul secara universal di seluruh lingkungan manufaktur. Pilihan optimal bergantung sepenuhnya pada kompleksitas dewan tertentu, rasio komponen SMT dan THT, dan ketatnya persyaratan kepatuhan industri. Pilih Koh Young jika fasilitas Anda memproduksi papan SMT berdensitas tinggi yang sangat penting dan memerlukan pengukuran 3D absolut dan kontrol proses loop tertutup untuk memenuhi standar otomotif atau medis. Pilih MEK jika Anda mengoperasikan fasilitas manufaktur kontrak campuran tinggi yang menangani beragam jenis papan, komponen THT berat, dan memerlukan sistem serbaguna yang mampu melakukan pergantian cepat.
Kompilasi kumpulan uji rakitan PCB Anda yang paling rumit dan rawan cacat untuk dijadikan standar patokan.
Jadwalkan demonstrasi langsung dengan kedua vendor untuk menjalankan papan benchmark Anda dan catat waktu pemrograman aktual yang diperlukan.
Ukur tingkat panggilan palsu dan tingkat keluar selama pengujian langsung untuk menghitung keluaran efektif sebenarnya untuk bauran produk spesifik Anda.
Audit ruang lantai pabrik dan infrastruktur jaringan Anda untuk memastikan kompatibilitas dengan jejak fisik dan persyaratan integrasi MES pada alat berat yang dipilih.
J: Koh Young menggunakan interferometri Moiré multi-arah untuk menangkap pengukuran volumetrik 3D absolut dari setiap komponen dan sambungan solder. MEK menggunakan sistem kamera stereoskopis multi-sudut 5D/3D serbaguna, yang unggul dalam memeriksa geometri kompleks dan sambungan tersembunyi menggunakan pencahayaan omnidirection.
J: MEK secara umum berkinerja lebih baik untuk aplikasi THT. Sistem mereka menawarkan opsi pemeriksaan dari bawah ke atas, modularitas untuk jalur penyolderan gelombang, dan kamera samping multi-sudut dengan jarak bebas tinggi yang memeriksa komponen tinggi dan konektor industri berat tanpa gangguan bayangan.
J: Ya. Kedua merek sepenuhnya mendukung standar integrasi pabrik modern, termasuk protokol IPC-CFX dan SECS/GEM. Mereka memfasilitasi komunikasi mesin-ke-mesin yang lancar, memungkinkan AOI mengirimkan data real-time kembali ke inspeksi pasta solder dan peralatan pengambilan dan penempatan.
J: Ya. Meskipun mereka menggunakan pencitraan stereoskopis daripada metrologi Moiré absolut, algoritme canggih dan kamera top-down beresolusi tinggi secara akurat mendeteksi cacat mikro, batu nisan, dan jembatan pada rakitan pemasangan permukaan yang padat.
J: Koh Young meminimalkan panggilan palsu dengan mengandalkan pengukuran volumetrik yang ketat dan obyektif daripada interpretasi visual. MEK mengurangi panggilan palsu dengan memanfaatkan algoritma penyaringan canggih yang belajar membedakan antara cacat struktural aktual dan anomali visual yang tidak berbahaya seperti berbagai warna topeng solder.
