Dalam manufaktur Surface Mount Technology (SMT) berdensitas tinggi, dampak finansial dari panggilan palsu dan kerusakan yang lolos meningkat secara eksponensial dengan miniaturisasi komponen. Saat menempatkan komponen 0201m dan 01005, tim teknik dan kualitas berjuang untuk menyeimbangkan hasil inspeksi dengan presisi mutlak. Sistem Inspeksi Optik Otomatis (AOI) lama sangat bergantung pada penyetelan ambang batas manual. Hal ini menyebabkan kelelahan operator, klasifikasi cacat yang tidak konsisten, dan hambatan produksi selama Pengenalan Produk Baru (NPI).
Mengatasi hambatan ini memerlukan evaluasi platform AOI 3D generasi berikutnya. Analisis ini membandingkan perangkat keras optik, ekosistem perangkat lunak berbasis AI, dan realitas operasional arsitektur Pemtron dan SAKI. Kami mengevaluasi bagaimana teknologi proyeksi dan model pembelajaran mesin yang berbeda memengaruhi deteksi cacat di pabrik. Anda akan mempelajari sistem mana yang paling selaras dengan lingkungan manufaktur tertentu, sehingga memungkinkan tim Anda mengoptimalkan kecepatan jalur tanpa mengorbankan kontrol kualitas.
Arsitektur Perangkat Keras Mendiktekan Presisi Dasar: Pemtron menggunakan pola warna canggih proyeksi Moiré 3D untuk pembuatan profil sambungan solder yang sangat detail, sementara SAKI menekankan stabilitas gantri yang kaku dan pengambilan gambar berkecepatan tinggi untuk pengulangan yang konsisten.
Cakupan Penerapan AI Berbeda: Kedua platform memanfaatkan pembelajaran mesin, namun penerapannya berbeda-beda—Pemtron sangat berfokus pada pemrograman otomatis dan mengurangi waktu penyiapan NPI, sedangkan SAKI memprioritaskan pemfilteran kerusakan berbasis AI untuk meminimalkan tingkat panggilan palsu.
Pengorbanan Throughput vs. Resolusi: Memilih di antara sistem ini memerlukan pencocokan Bidang Pandang (FOV) mesin dan kemampuan resolusi kamera (misalnya, 12MP vs. 25MP) dengan kecepatan jalur spesifik dan persyaratan kepadatan komponen Anda.
Kesiapan Pabrik Cerdas & Sinergi Loop Tertutup: Kedua sistem mendukung standar Industri 4.0 (IPC-CFX, Hermes), namun kemampuannya untuk berintegrasi secara mulus dengan sistem Inspeksi Pasta Solder (SPI) dan Inspeksi Sinar-X Otomatis (AXI) yang ada menentukan kontrol proses loop tertutup yang sebenarnya.
Daftar isi
Sistem AOI harus menyeimbangkan panggilan palsu dan cacat yang tidak terjawab. Terlalu banyak panggilan palsu meningkatkan tinjauan manual dan beban kerja operator, sementara cacat yang terlewat dapat menyebabkan masalah kualitas dan biaya garansi. Produsen harus menguji sistem AOI dengan papan produksi sebenarnya untuk memastikan bahwa sistem tersebut dapat mengurangi alarm palsu sambil tetap mendeteksi bola solder, penghubung, dan solder yang tidak mencukupi.
Kecepatan inspeksi AOI harus sesuai dengan jalur SMT lainnya untuk menghindari kemacetan produksi. Bidang Pandang (FOV) yang lebih besar dapat memeriksa lebih banyak komponen sekaligus dan mengurangi waktu siklus, namun kualitas gambar dan akurasi sumbu Z harus tetap stabil. Produsen harus menyeimbangkan FOV, kecepatan inspeksi, dan kompleksitas PCB saat memilih sistem.
Pengenalan Produk Baru yang Cepat (NPI) membantu produsen menangani perubahan produk yang sering terjadi. Sistem AOI modern dapat mengimpor data ODB++ atau Gerber, mengidentifikasi komponen, dan secara otomatis membuat pengaturan pemeriksaan dasar. Hal ini mengurangi pemrograman manual dan dapat mempersingkat waktu pengaturan dari hari ke jam.

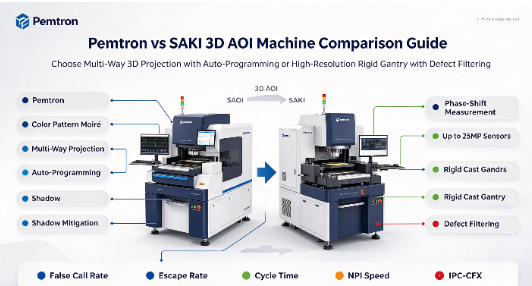

Saat mengevaluasi Sistem Pemtron vs SAKI AOI , perbedaan intinya terletak pada metode penangkapan optiknya. Pemtron sangat bergantung pada proyeksi multi-arah dan teknologi pola warna Moiré. Pendekatan ini memproyeksikan pola kisi yang tepat ke papan sirkuit tercetak dari berbagai sudut. Saat pola cahaya ini mengenai fillet solder melengkung atau badan komponen, garisnya berubah bentuk. Kamera menangkap deformasi ini, dan perangkat lunak menghitung tinggi dan volume yang tepat berdasarkan pergeseran fasa grid.
Strategi multi-proyeksi ini unggul dalam menghilangkan efek bayangan. Komponen tinggi seperti kapasitor elektrolitik, relai, atau konektor besar sering kali menghalangi cahaya mencapai mikro-pasif yang berdekatan. Dengan memproyeksikan cahaya dari empat atau delapan sudut berbeda, Pemtron memastikan setiap fillet solder menerima penerangan yang memadai. Hal ini mencegah titik buta dan memungkinkan pembuatan profil 3D yang akurat bahkan di wilayah papan yang padat penduduknya.
SAKI menggabungkan kamera resolusi tinggi 12MP hingga 25MP dengan teknologi pengukuran pergeseran fasa untuk memeriksa komponen kecil seperti 0201m. Lensa telesentris membantu menjaga keakuratan pengukuran di seluruh Bidang Pandang (FOV), memungkinkan sistem menyeimbangkan kecepatan pemeriksaan dengan detail yang diperlukan untuk komponen mikro dan sambungan solder.
Struktur mesin yang stabil membantu mencegah getaran yang memengaruhi kualitas gambar AOI. SAKI menggunakan desain gantry yang kaku untuk meningkatkan stabilitas selama pemindaian kecepatan tinggi, sedangkan Pemtron menggunakan motor linier dan encoder presisi untuk kelancaran pergerakan. Kedua desain mendukung pemeriksaan berulang, namun menggunakan pendekatan berbeda untuk mengontrol getaran dan gerakan.
Pemtron menggunakan AI untuk mempercepat penyiapan Pengenalan Produk Baru (NPI). Perangkat lunak ini mengimpor data CAD, mengidentifikasi paket komponen, dan secara otomatis menerapkan pengaturan pemeriksaan yang sesuai. Insinyur hanya perlu meninjau dan menyesuaikan parameter yang disarankan, sementara sistem dapat belajar dari perubahan ini untuk meningkatkan pemrograman di masa depan dan mengurangi waktu penyiapan.
Sementara Pemtron berfokus pada sisi pemrograman, SAKI AOI Systems menggunakan AI terutama untuk menyaring cacat selama produksi. SAKI melatih jaringan saraf mereka pada jutaan sambungan solder di dunia nyata. AI memahami perbedaan visual yang halus antara cacat kritis dan anomali jinak, dan beroperasi seperti inspektur manusia yang berpengalaman.
Residu fluks yang bervariasi sering kali memicu alarm solder palsu yang tidak mencukupi pada mesin lama. AI SAKI mengenali tekstur dan pola refleksi fluks. Ini menekan alarm, memungkinkan papan lewat tanpa campur tangan operator. Penerapan pembelajaran mesin yang ditargetkan ini secara langsung menyerang tingkat panggilan palsu, sehingga membebaskan personel kontrol kualitas untuk fokus pada penyimpangan proses yang sebenarnya daripada mengejar cacat yang tidak terlihat.
Konektor tinggi, kapasitor, dan pelindung RF dapat menciptakan bayangan yang menyembunyikan komponen kecil di dekatnya dari kamera top-down. Sistem AOI 3D yang canggih menggunakan kamera sudut samping dan pencahayaan multi-arah untuk memeriksa area ini. Hal ini meningkatkan visibilitas sambungan solder dan mengurangi titik buta pada papan dengan kepadatan tinggi.
Komponen kecil seperti 0201m dan 01005 memerlukan pemeriksaan resolusi tinggi. Sistem AOI 3D menggunakan pengukuran sumbu Z yang tepat untuk mendeteksi perubahan kecil pada ketinggian dan cacat seperti batu nisan. Hal ini membantu mencegah sambungan solder yang buruk lolos ke tahap produksi berikutnya.
Sistem AOI 3D mengukur volume, tinggi, dan bentuk sambungan solder, bukan hanya memeriksa apakah ada solder. Hal ini membantu mendeteksi solder yang tidak mencukupi, solder berlebihan, dan kemungkinan penghubung yang mungkin sulit dilihat dengan inspeksi 2D. Pengukuran 3D yang akurat juga mendukung persyaratan inspeksi IPC-A-610 Kelas 3.
Untuk menyederhanakan proses evaluasi, tabel berikut menguraikan perbedaan arsitektur inti dan strategi deteksi cacat spesifik yang digunakan oleh platform AOI 3D modern.
Fitur / Kemampuan | Arsitektur Pemtron 3D AOI | Arsitektur SAKI 3D AOI |
|---|---|---|
Teknologi 3D Utama | Proyeksi Moiré Pola Warna (Multi-arah) | Pengukuran Pergeseran Fase dengan Sensor Resolusi Tinggi |
Resolusi kamera | CMOS berkecepatan tinggi (Biasanya 12MP - 15MP) | Opsi resolusi ultra-tinggi (Hingga 25MP) |
Struktur Mekanik | Motor linier presisi, kontrol gerakan halus | Gantry cor kaku yang berat untuk stabilitas maksimum |
Area Fokus AI | Pemrograman otomatis, penyerapan CAD, kecepatan NPI | Pemfilteran cacat, penekanan panggilan palsu |
Mitigasi Bayangan | Proyeksi 8 arah menghilangkan titik buta | Kamera samping dan sudut pencahayaan yang dioptimalkan |
Tipe cacat | Tantangan Deteksi | Strategi Solusi AOI 3D |
|---|---|---|
Batu Nisan (01005) | Komponen terlalu kecil untuk deteksi tepi 2D. | Pemetaan ketinggian sumbu Z mendeteksi pengangkatan tingkat mikron. |
Fillet Tumit Tidak Cukup | Tersembunyi di balik ujung sayap camar. | Proyeksi multi-sudut menyala di belakang kabel utama. |
Masalah Koplanaritas (BGA) | Cacat sepenuhnya tersembunyi di bawah kemasan. | Pengukuran sumbu Z pada kemiringan permukaan atas paket. |
Pengumpulan Fluks | Meniru pantulan solder sebenarnya. | Jaringan saraf AI mengklasifikasikan tekstur fluks vs. solder. |
Pemtron dan SAKI mendukung standar komunikasi M2M seperti IPC-CFX dan Hermes. Standar ini memungkinkan mesin AOI berbagi data cacat dengan MES dan peralatan produksi lainnya secara real time. Hal ini membantu para insinyur memantau tren kualitas, mengidentifikasi masalah produksi lebih awal, dan mengurangi sisa yang tidak perlu.
Menghubungkan data SPI, AOI, dan AXI membantu produsen menemukan sumber cacat PCB lebih cepat. SPI memeriksa pasta solder, AOI mendeteksi cacat yang terlihat, dan AXI memeriksa sambungan solder tersembunyi seperti yang ada di bawah BGA. Berbagi data ini ke seluruh lini produksi mendukung penyelesaian masalah yang lebih cepat dan kontrol proses yang lebih baik.
Kalibrasi rutin membantu mesin AOI menjaga akurasi inspeksi dari waktu ke waktu. Debu, perubahan suhu, dan pencahayaan LED yang lebih lemah dapat memengaruhi kamera dan pengukuran sumbu Z. Sistem modern menggunakan alat kalibrasi otomatis untuk menyesuaikan fokus kamera, pencahayaan, dan pengukuran 3D, membantu mengurangi penyimpangan pengukuran dan panggilan palsu.
Antarmuka perangkat lunak yang jelas dan pelatihan yang tepat membantu operator meninjau kerusakan dengan lebih akurat. Sistem AOI modern dapat menampilkan gambar cacat 3D, gambar referensi, dan area masalah yang disorot seperti kabel yang terangkat atau jembatan solder. Hal ini membuat kerusakan lebih mudah dipahami, mengurangi kelelahan operator, dan meningkatkan konsistensi inspeksi di berbagai shift.
Memilih platform inspeksi yang tepat memerlukan kemampuan alat berat yang sesuai dengan tantangan produksi spesifik Anda. Ikuti langkah-langkah yang dapat ditindaklanjuti berikut untuk menyelesaikan evaluasi Anda:
Audit data kerusakan Anda saat ini untuk menentukan apakah masalah utama Anda adalah waktu pemrograman atau sensitivitas algoritma.
Berikan kedua vendor papan produksi Anda yang paling kompleks dan berdensitas tinggi dan ukur waktu pemrograman NPI aktual mereka dari awal.
Periksa kualitas pembuatan fisik sistem gantri, perhatikan bagaimana getaran memengaruhi kejernihan gambar pada kecepatan saluran maksimum yang Anda perlukan.
Verifikasi bahwa sistem yang dipilih berhasil mendorong dan menarik data dari mesin SPI dan jaringan MES Anda yang ada menggunakan standar IPC-CFX.
J: Proyeksi Moiré menampilkan pola grid yang tepat pada papan. Saat kisi-kisi jatuh di atas fillet solder yang melengkung atau komponen yang tinggi, garis-garisnya berubah bentuk. Kamera menangkap deformasi ini, dan perangkat lunak menggunakan algoritma pergeseran fasa untuk menghitung tinggi 3D dan volume objek secara tepat, sehingga menghasilkan data topografi yang sangat akurat.
J: Kamera 25MP mampu menangkap detail dalam jumlah besar dalam satu gambar. Hal ini memungkinkan alat berat mempertahankan Bidang Pandang (FOV) yang besar sambil tetap menyelesaikan detail mikroskopis komponen 0201m dan 01005. Hal ini memastikan kecepatan pemeriksaan yang tinggi tanpa mengorbankan resolusi yang diperlukan untuk deteksi cacat mikro.
J: Inspeksi SMT mengharuskan kepala optik bergerak cepat dan berhenti tiba-tiba. Gerakan ini menghasilkan energi kinetik dan getaran. Gantry yang kaku dan berat menyerap getaran ini secara instan. Hal ini mencegah lensa kamera bergetar selama pengambilan gambar, menghilangkan keburaman dan memastikan pengukuran yang konsisten dan berulang.
J: AI menggunakan jaringan saraf yang dilatih pada jutaan sambungan solder di dunia nyata. Ia belajar membedakan antara cacat kritis dan anomali visual yang tidak berbahaya, seperti residu fluks yang bervariasi atau sedikit perubahan warna pada bantalan. Dengan mengenali pola-pola yang tidak berbahaya ini, AI menekan alarm, mencegah panggilan palsu.
J: IPC-CFX adalah protokol komunikasi Machine-to-Machine (M2M) berstandar industri. Hal ini memungkinkan mesin AOI untuk berbagi data kerusakan secara real-time secara lancar dengan peralatan lain, seperti mesin SPI, pick-and-place mounter, dan perangkat lunak MES pabrik, sehingga memungkinkan kontrol proses loop tertutup otomatis dan analitik tingkat lanjut.
J: Ya. Sistem canggih mengurangi bayangan dengan menggunakan proyektor multi-arah dan kamera sudut samping. Menerangi papan dari berbagai sudut yang berbeda memastikan cahaya mencapai bagian bawah komponen yang tinggi, memungkinkan sistem untuk secara akurat membuat profil pasif yang lebih kecil yang terletak di area yang sempit dan berkepadatan tinggi.
