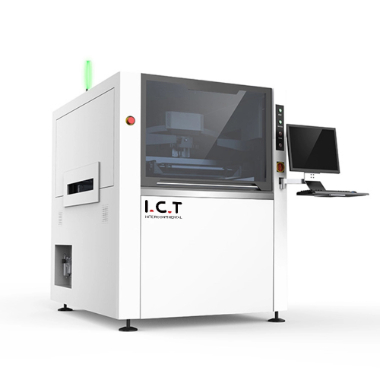

Printer Stensil SMT Auto Penuh adalah peralatan front-end peralatan saluran lengkap SMT. Ini adalah salah satu dari tiga komponen utama dalam industri SMT. Printer stensil SMT dibagi menjadi semi-otomatis dan sepenuhnya otomatis. Saat ini, sebagian besar pabrik utama menggunakan printer stensil SMT otomatis penuh. Karena teknologi keseluruhan industri printer stensil SMT Auto penuh telah relatif matang, sejumlah merek terkenal telah muncul di rumah maupun di luar negeri. Izinkan saya memperkenalkan proses kerja printer stensil SMT otomatis lengkap.
Ini adalah daftar konten:
l Apa saja alur kerja spesifik printer stensil SMT full-auto?
l Apa langkah produksi printer stensil SMT full-auto?
l Apa saja tindakan pencegahan saat menggunakan printer stensil SMT full-auto?
① PCB dimasukkan ke dalam printer stensil SMT full-auto oleh mesin pemuatan otomatis di sepanjang sabuk konveyor
② Printer Stensil SMT Auto Penuh menemukan tepi utama PCB dan menempatkannya
③ Bingkai z bergerak ke posisi pelat vakum
④ Tambahkan kekosongan untuk memperbaiki PCB dalam posisi khusus
⑤ Sumbu penglihatan perlahan bergerak ke target pertama PCB
⑥ Kamera printer stensil SMT full-auto mencari titik tanda di bawah jala baja yang sesuai
⑦ Mesin memindahkan stensil yang dicetak untuk menyelaraskannya dengan PCB, dan mesin dapat memindahkan stensil ke arah sumbu x dan y dan dalam arah spindel
⑧ Stensil selaras dengan PCB, z-frame akan bergerak ke atas, dan PCB menyentuh bagian bawah stensil
⑨ Setelah dipindahkan ke tempatnya, squeegee akan mendorong pasta solder untuk berguling pada stensil dan mencetaknya pada posisi bantalan PCB melalui lubang di stensil.
⑩ Ketika printer stensil SMT full-auto dicetak, z-frame bergerak ke bawah untuk menggerakkan PCB dan stensil untuk memisahkan
11 Printer Stensil SMT Auto Penuh mengirimkan PCB ke proses berikutnya
12 Full-Auto SMT Stensil Printerthen menerima PCB berikutnya yang akan dicetak.
Perbaiki stensil ke printer stensil SMT Auto penuh dan debug OK, lalu kumpulkan squeegee bersih pada printer pasta solder otomatis.
Gunakan pisau pengadukan pasta solder untuk menambahkan pasta solder ke stensil. Pertama kali pasta solder ditambahkan adalah sekitar 1 cm, dan lebarnya 1,5 hingga 2cm. Panjangnya tergantung pada panjang PCB. Kedua belah pihak sekitar 3 cm lebih panjang dari area cetak. Seharusnya tidak terlalu lama atau terlalu pendek. Tambahkan pasta solder setiap dua jam, sekitar 100 gram pasta solder.
Masukkan papan PCB untuk dicetak, periksa 5pcs sebelum dicetak, dan mulai produksi setelah mengkonfirmasi bahwa kualitas pencetakan adalah normal.
Dalam proses pencetakan normal dari printer stensil SMT otomatis penuh, operator perlu memeriksa efek pencetakan sekali dalam setengah jam untuk melihat apakah ada cacat seperti kekurangan timah, timah terus menerus, penajaman, pergeseran, pencetakan yang hilang, dll., Dan pinnya terlalu padat, efek pencetakan dari komponen-komponen itu terutama diperiksa.
Stensil perlu dibersihkan setiap 5 pc dicetak. Jika ada komponen dengan pin yang terlalu padat pada papan PCB, frekuensi pembersihan perlu ditingkatkan, dan dibersihkan sekali tanpa 3 pcs.
Printer stensil SMT-Otensi penuh umumnya terdiri dari pemuatan papan, pasta solder, pencetakan, dan transfer papan sirkuit. Pencetakan pasta solder adalah proses yang rumit, yang rentan terhadap beberapa cacat dan mempengaruhi kualitas produk akhir. Oleh karena itu, Anda perlu memperhatikan hal-hal terkait saat menggunakan printer stensil SMT otomatis penuh.
① Dalam proses produksi printer stensil SMT full-auto, jika pencetakan 3pcs terus menerus ditemukan buruk, teknisi harus diberitahu untuk men-debug dan membersihkan PCB yang dicetak dengan buruk.
② Saat membersihkan papan PCB yang dicetak dengan buruk, jangan langsung menggaruk permukaan PCB dengan objek keras untuk mencegah menggaruk sirkuit permukaan PCB
③ PCB dengan jari-jari emas harus menghindari jari-jari emas, bersihkan berulang kali dengan kertas bebas debu dan sedikit alkohol, keringkan dengan pistol udara, dan periksa di bawah kaca pembesar untuk memastikan bahwa tidak ada pasta solder residu.
④ Selama proses pencetakan normal dari printer stensil SMT full-auto, perlu untuk memeriksa apakah pasta solder telah meluap secara teratur dan mengumpulkan pasta solder yang meluap.
⑤ Setelah produksi printer stensil SMT AUTO lengkap selesai, aksesori dan alat-alat seperti pasta solder, pencakar, mesh baja, dll. Harus dipulihkan, dan perlengkapan dan perlengkapan harus dibersihkan.
⑥ Proses pertama dalam proses SMT pencetakan pasta solder. Sebagian besar cacat dalam proses SMT disebabkan oleh operasi yang tidak tepat dari printer stensil SMT Auto penuh.
⑦ Proses operasi yang benar adalah kunci untuk memastikan kualitas pencetakan. Saya harap proses operasi printer printer SMT full-auto di atas dapat membantu Anda.
